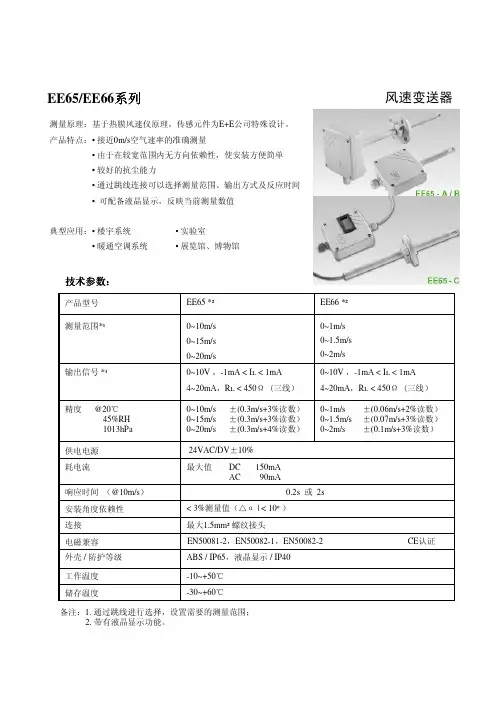

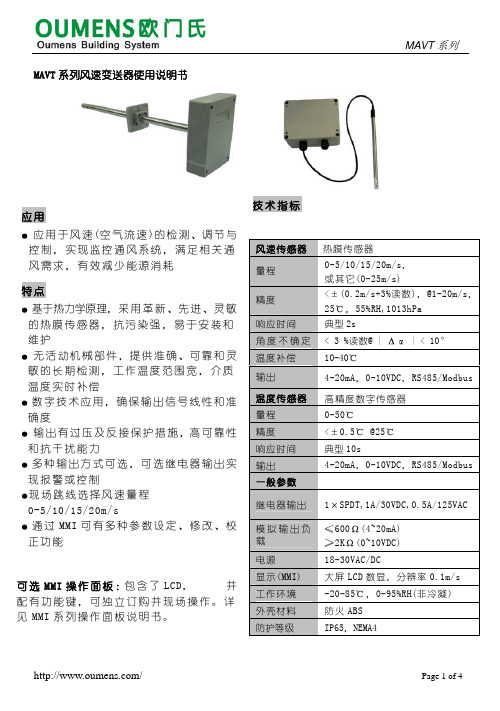

EE65/EE66系列测量原理:基于热膜风速仪原理,传感元件为E+E 公司特殊设计。
产品特点:•接近0m/s 空气速率的准确测量•由于在较宽范围内无方向依赖性,使安装方便简单•较好的抗尘能力•通过跳线连接可以选择测量范围、输出方式及反应时间•可配备液晶显示,反映当前测量数值典型应用:•楼宇系统•实验室•暖通空调系统•展览馆、博物馆风速变送器0~1m/s 0~1.5m/s 0~2m/s0~10m/s 0~15m/s 0~20m/s测量范围*¹0~10V ,-1mA < I L< 1mA4~20mA ,R L < 450Ω(三线)0~10V ,-1mA < I L < 1mA 4~20mA ,R L < 450Ω(三线)输出信号*¹0~1m/s ±(0.06m/s+2%读数)0~1.5m/s ±(0.07m/s+3%读数)0~2m/s ±(0.1m/s+3%读数)0~10m/s ±(0.3m/s+3%读数)0~15m/s ±(0.3m/s+3%读数)0~20m/s ±(0.3m/s+4%读数)精度@20℃45%RH 1013hPa-30~+60℃储存温度-10~+50℃工作温度ABS / IP65,液晶显示/ IP40外壳/ 防护等级EN50081-2,EN50082-1,EN50082-2 CE 认证电磁兼容最大1.5mm²螺纹接头连接< 3%测量值(△α| < 10º)安装角度依赖性0.2s 或2s响应时间(@10m/s )最大值DC 150mA AC 90mA耗电流24VAC/DV ±10%供电电源EE66 *²EE65 *²产品型号技术参数技术参数::备注:1. 通过跳线进行选择,设置需要的测量范围;2. 带有液晶显示功能。

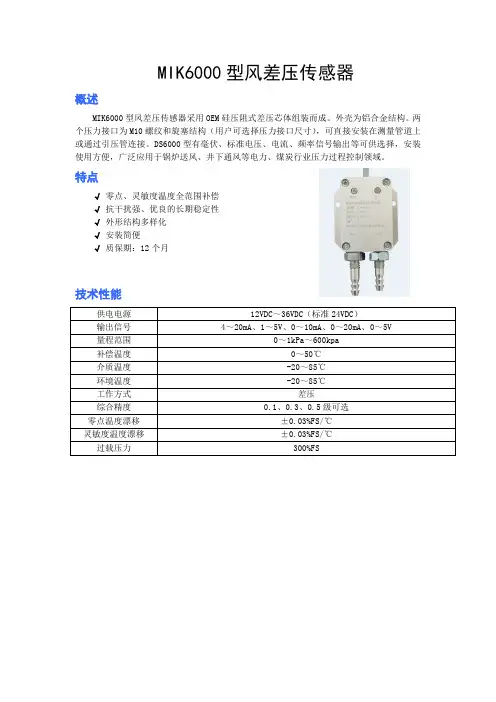

一、概述FY-KFB型风压变送器选用进口高精度、高稳定性传感器芯片,采用独特的应力隔离技术,经精密温度补偿及高稳定性放大处理,将被测介质的差压信号转换成4~20mADC、0~10mADC或0~5VDC标准信号输出。
高质量的传感器、精湛的封装技术及完善的装配工艺,确保了该产品质量优异和性能最佳。
FY-KFB型风压变送器有多种接口形式和引线方式,并可配置一体指针或数字表头,现场显示差压值,零点、量程连续可调。
该产品广泛用于炉堂压力、烟尘治理、风机、空调机等场所进行压力、流量的检测和控制。
此类变送器也可单端使用测表压(负压)。
二、技术指标测量范围:0~0.2~1000KPa 量程连续可选注:其它技术指标参见选型表负载(两线4~20mA输出):与供电电源有关,在某一电源电压时带负载能力见下图,负载阻抗R与电源电压V的关系式为R≤50(V-12)Ω。
(工厂一般用24VDC供电,负载250Ω)注:当量程≤4kPa或带显示表头时,负载能力有所降低。
三、结构尺寸1、A类结构·电子外壳:合金铝·压力接口:M20×1.5·过程连接:不锈钢·重量:约1.0kg2、B类结构·壳体材料:合金铝·压力接口:φ8宝塔头·重量:约0.3kg四、安装要求及注意事项1.安装前请检查标牌上所标型号、量程及工作电源与使用现场是否一致。
2.变送器有φ8宝塔头或M20×1.5外螺纹接口,可直接与被测现场的高(H)、低(L)压端联连,无需安装支架。
3.为避免变送器单端受压造成过载损坏,在变送器现场的高低压接口之间,建议加装平衡阀,联接方式参考下图。
测量前,先打开T2,再顺序打开T3、T1,待管道压力稳定后,关闭T2,即可进行差压或流量检测。
(T4、T5为泄放阀)4.变送器最好选用水平安装形式,其它形式安装可能会影响零点输出。
5.在测量高温介质时,请使用引压管或其它冷却装置,把温度降至变送器允许使用温度范围内。
变送器使⽤说明书⽬录⼀、技术参数 (1)⼆、安装前注意事项 (2)三、安装 (3)四、接线说明 (4)4.1接线端⼦图 (4)4.2仪器接线功能图 (5)4.3接线端⼦说明 (5)4.4电极接线⽰意图 (6)五、按键和界⾯说明 (7)5.1按键说明 (7)5.2界⾯说明 (8)六、操作说明 (11)6.1参数设置操作 (12)6.2校正操作 (13)七、电极保养说明 (16)⼋、操作密码 (17)8.1、参数设置密码 (17)8.2、校正密码 (17)⼀、技术参数⼆、安装前注意事项1、请选择通风良好的位置安装pH计(以下简称仪器),并避免仪器直接受到阳光照射。
2、安装前请阅读本说明书,以免接线不正确导致仪器损坏。
3、在所有接线未完成前,请勿给仪器上电,以免发⽣危险。
4、pH或ORP电极信号传输须采⽤专⽤电极电缆,不能随便⽤⼀般电缆代替,否则将产⽣错误的测量结果。
5、使⽤220VAC的电源时,请避免使⽤三相电源,以免造成电源突波⼲扰。
(若有电源突波⼲扰现象发⽣,可将仪器⽤的电源与动⼒装置电源分开,即仪器采⽤单独电源,或在所有动⼒装置的电源端接突波吸收器来消除突波,如加药机、搅拌机等)。
6、仪器内部的继电器为⼩电流继电器,若要控制较⼤动⼒的附属装置时,请外接电流容量较⼤的继电器,以确保仪器的安全。
7、下图为仪器和动⼒装置的接线⽰意图。
图2-1 仪器和动⼒装置接线⽰意图三、安装1、在配电箱⾯板上开好110+1mm×110+1mm 的仪器安装⽅孔。
2、仪器从配电箱的⾯板直接放⼊,将仪器附带的的固定架卡⼊仪器两侧的固定孔,⽤⼀字型螺丝⼑拧紧固定螺丝。
安装⽰意图如下:主视⽰意图侧视⽰意图(((固定⽰意图开孔尺⼨图3-1 仪器尺⼨和安装⽰意图四、接线说明4.1 接线端⼦图图4-1 仪器接线端⼦图4.2 仪器接线功能图+-RTD图4-2 仪器接线功能图4.4 电极接线⽰意图图4-3电极接线⽰意图五、按键和界⾯说明图5-1 按键⾯板图5.1 按键说明Cal ——校正功能键;Conf ——参数设置功能键;——功能切换/数字循环功能键;——移位功能键;Enter ——确认功能键;5.2 界⾯说明 5.2.1、测量界⾯pH 测量界⾯ ORP 测量界⾯正常⼯作时,若没有进⾏“校正”或“参数设置”操作,仪器显⽰测量界⾯。
XXX系列压力变送器使用说明书XXXXXXX有限公司XXX压力变送器使用说明书一:概述我公司生产的压力变送器,是采用新一代的压力检测原理,与传统产品相比具有技术先进、性能可靠、安装方便、精确度高、体积小、耐振动等优点。
已成为当今使用最多的压力变送器。
适用于化工、石油、电厂、冶金、建材、医药、食品、给排水等领域的气体、液体、蒸汽介质的压力检测,并将其转换成4-20mADC信号。
配合相应的显示仪表,记录仪表或调节器,实现压力参数的自动检控。
二:主要技术指标使用对象液体、气体或蒸汽工作电压13V~48V DC输出信号4mA~20mA DC测量范围表压力:最大0~60MPa最小0~10kPa绝对压力:最大0~30MPa最小0~20kPa负压力:-0.1MPa~1MPa量程比20:1(智能型)3:1(模拟型)过载范围优于2倍出厂量程精度①精度等级:0.1级0.2级②温度影响:±0.25%FS/10k③稳定性:优于0.2%FS/年④位置影响:安装位置零点对影响小于20Pa允许温度①正常工作温度:-20℃~80℃液晶屏工作温度范围:-20℃~70℃②贮存温度:-20℃~80℃相对湿度0~95%RH防爆等级ExdⅡCT5 Gb智能的带背光XXX显示,带HART输出与被测介质接触部分的材料①过程连接件:316不锈钢,哈氏合金C②密封件:氟橡胶丁腈橡胶聚四氟乙烯接线方式引出接头选用通用电缆接头M20×1.5。
电缆两芯CR/PP氯丁二烯橡胶/聚丙烯0.75平方带屏蔽线。
三:测量原理与结构特点压力变送器的传感器采用扩散和光刻的方法在半导体硅片上生成惠斯通电桥,利用压阻效应原理,将被测介质的压力转换成电信号,经放大、电压/电流转换后,输出标准直流电流信号。
压力变送器的电路原理包括:恒流激励(RF)、放大器(A)、电压/电流转换(V/I)和保护电路等组成。
原理框图如下:压力变送器直接感受被测压力,无机械可动部件,故具有无磨擦、无间隙,机械强度高,抗冲击、耐振动等优点。
压⼒变送器使⽤说明书安装○普通型及⼩巧型变送器的安装①若压⼒系统有瞬间过压,该变送器过载范围满⾜系统要求,并配置缓冲阀;②测量介质应与变送器的结构材料相兼容;③测量介质不能堵塞变送器的引压孔;④禁⽌随意拆卸、碰撞变送器及强⾏绞拧导线,严禁⽤异物捅引压孔;⑤根据产品连续类型,查对现场接⼝是否与产品⼀致。
若为螺纹接⼝,应缓速拧紧,注意密封,不能把转矩直接加到变送器壳体上,只能加在压⼒接⼝的六⾓上。
○投⼊式变送器的安装●注意事项①安装地点的液体可能产⽣的静压⼒不能超过变送器的量程;②测量介质应与变送器的结构材料相兼容;③测量介质不能堵塞变送器的进液孔;④安装时要缓速放⼊或提出,严禁⽤强⼒拉扯电缆或⽤⾦属等硬物捅压膜⽚。
●安装⽅法变送器的安装⽅向为垂直向下,在动⽔中使⽤时,应注意使变送器压⾯与⽔流⽅向平⾏。
1在静⽔中安装①在⽔池中的安装⽅法:为防⽌⽔泵打⽔时的冲击抖动变送器或损坏变送器或损坏变送器,应将变送器原理液体出⼊⼝安装。
(如图a所⽰)②在深井中的安装⽅法:⼀般⽤插钢管的⽅法,要求钢管不能打弯,内劲必须⼤于35mm,易上下提动变动器,在钢管的不同⾼度上若⼲⼩孔,以便⽔通畅进⼊管内,必要时,可在变送器上缠烧钢丝,⽤钢丝上下提动,以免拉断电缆线。
(如图b所⽰)2在动⽔中安装在动⽔中安装时需加静⽔装置①⽅法之⼀:在⽔道中插⼊钢管,要求钢管壁稍厚⼀些,并在其上下不同⾼度若⼲个⼩孔,以阻尼⽔波和消除动⽔压⼒的影响。
(如图c所⽰)②⽅法之⼆:若为清⽔域的沙⽯⽔床,以浅埋为好。
(如图d所⽰)③⽅法之三:这种⽅法即能消除⽔流压⼒和波浪的影响⼜能起到过滤浊⽔泥沙的作⽤(如图e所⽰)○普通型及投⼊式变送器接线信号(电源)端⼦设置在电⽓盒的⼀个独⽴腔室内。
接线前,先拧下表盖,把信号(电源)线从穿线孔穿⼊,把线接在+、-端⼦及地上,拧紧表盖和穿线孔螺栓。
信号线不要与其它电源线⼀起穿⾦属管或放在同⼀线槽中,也不要再强电设备附近通过。

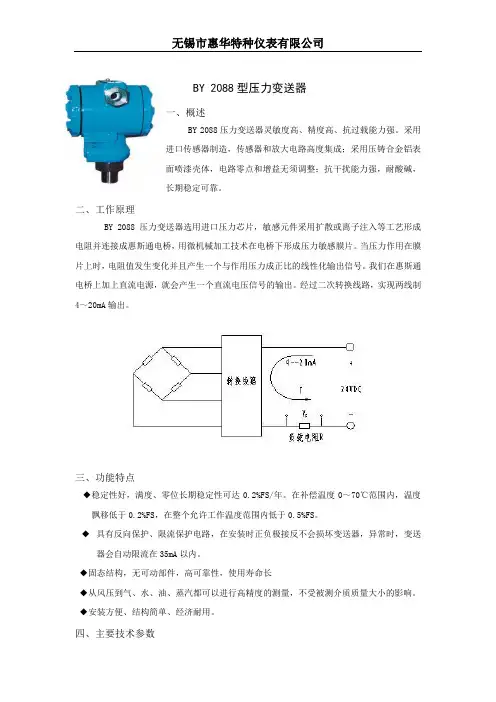

BY 2088型压力变送器一、概述BY 2088压力变送器灵敏度高、精度高、抗过载能力强。
采用进口传感器制造,传感器和放大电路高度集成;采用压铸合金铝表面喷漆壳体,电路零点和增益无须调整;抗干扰能力强,耐酸碱,长期稳定可靠。
二、工作原理BY 2088压力变送器选用进口压力芯片,敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥,用微机械加工技术在电桥下形成压力敏感膜片。
当压力作用在膜片上时,电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。
我们在惠斯通电桥上加上直流电源,就会产生一个直流电压信号的输出。
经过二次转换线路,实现两线制4~20mA输出。
三、功能特点◆稳定性好,满度、零位长期稳定性可达0.2%FS/年。
在补偿温度0~70℃范围内,温度飘移低于0.2%FS,在整个允许工作温度范围内低于0.5%FS。
◆具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时,变送器会自动限流在35mA以内。
◆固态结构,无可动部件,高可靠性,使用寿命长◆从风压到气、水、油、蒸汽都可以进行高精度的测量,不受被测介质质量大小的影响。
◆安装方便、结构简单、经济耐用。
四、主要技术参数五、结构特点六、外型尺寸七、调试方法拧下保护盖,即可看到调零和满程电阻器,外接标准电源及电流表(0.2级以上),即可调整,步骤如下:在变送器没有加压力的情况下,调节零点电阻器,使之输出电流4mA,变送器加压力到满量程,调节满程电阻器,使之输出电流20mA,反复以上步骤两三次,直到信号正常。
调节完毕,拧紧保护盖。
八、注意事项◆凡供货产品均带有使用说明书及合格证,其中有产品编号、技术参数、出厂日期等,请认真核对,以免用错。
◆不可用坚硬的物体直接挤压变送器膜片,以免损伤变送器。
◆安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致,连接时应慢速拧紧,不能把转矩直接加到变送器壳体上,只能加在压力接口的六方上。
PFS300系列风量变送器一、概述PFS300系列风量变送器采用新型空气流量传感器,是一种采用合金薄膜和绝热微桥结构的设备,在其微结构中存在加热器和温度传感元件。
这种桥式结构传感器可对膜片上方的空气或其他气流的流速变化作出灵敏快速的反应。
最佳使用环境:本系列产品采用了最先进的设计和制作技术,其微桥结构不仅体积小,而且具有非常灵敏、快速的响应。
适用于任何需要监测气流的场合PFS300系列产品提供电流或电压输出信号,用户可在订货时选择输出信号PFS300系列风量变送器按其功能分类可分为三种:PFS100单风量变送器、PFS200风速风量二合一变送器、PFS300风压风速风量三合一变送器。
PFS300三合一变送器是一种既可以测量风压又可以同时测风速和风量的变送器,性价比高,国内首创。
当PFS300用于现场测量时,风压、风速和风量三个参数轮流显示。
二、典型应用PFS300系列产品均适用于通风管道、HAVC、过程环境控制洁净室、除尘器、暖通空调、楼宇自控等测量微差压、风速、风量场合。
三、特点●PFS100:风量液晶面板显示●PFS200:风速、风量同屏轮流显示●PFS300:风压、风速和风量同屏轮流显示●壁挂型、管道型选择●四线制:4~20mA输出,24VDC供电●防护等级:IP65,金属外壳●较低的角度依赖性四、技术参数●量程:见选型表●精度:±0.5%●输出:4~20mA●工作温度:0 ~40℃(32 ~104°F)●显示:LCD显示●压力连接:两个快速接头1/8"(3.18mm)●电源:24VDC●响应时间:1/e(63%)0.3秒●分辨率:1pa 1m/s 0.1 m3/h 1m3/s●使用介质:空气和兼容的气体五、接线说明航空插头共4个端子1号端子:黑线为24VDC电源负极2号端子:红线为24VDC电源正极3号端子:黄线为信号输出正极4号端子:蓝线为信号输出负极六、注意事项:远离腐蚀性溶剂。
目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器(直流供电型)接线端子说明 (6)3.2 变送器(交流供电型)接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求!在仪器上电前,请对照您持有仪表的型号,确认供电电压:变送器需用18V-30VDC直流电源供电变送器需用100V-250V AC交流电源供电打开仪器会有电路部分暴露,因此除了接线仓和仪表透明罩外,不应打开仪器其它部分。
打开的仪器内部能接触到的器件上的电压足以威胁人的生命。
若需检修,需要返回厂家。
只有厂家专业人员才能在带电情况下打开仪器。
当相应的保护失效时,请停止操作。
出现以下情况时,保护可能失效:◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后11 技术参数22安装说明①31、请选择合适位置安装pH计(以下简称仪器),避免仪器直接受到阳光照射。
2、安装前请阅读本说明书,以免接线不正确导致仪器损坏。
3、pH或ORP电极信号传输须采用专用电极电缆,请不要用一般电缆代替,否则将产生错误的测量结果。
4、仪器内部的继电器为小电流继电器,若要控制较大动力的图2-1 仪器和动力装置接线示意图43 接线说明接线仓内部图(拆掉压线盖)接线步骤:打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。
5673.3 仪器接线功能图84 按键和界面说明Wash 灯:清洗指示灯,当清洗继电器动作时,此灯亮Alarm灯:报警指示灯,仪表超限报警或自检报警时,此灯亮94.2 界面说明4.2.1 测量界面入码自动清零,请操作人员重新输入。

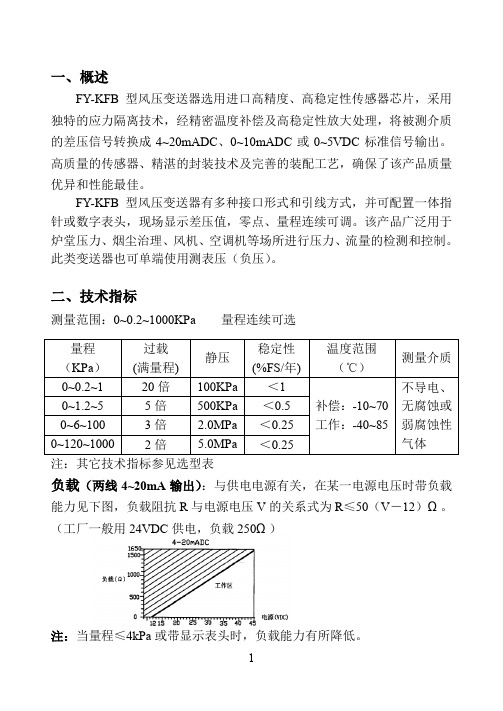

一、概述
FY-KFB型风压变送器选用进口高精度、高稳定性传感器芯片,采用独特的应力隔离技术,经精密温度补偿及高稳定性放大处理,将被测介质的差压信号转换成4~20mADC、0~10mADC或0~5VDC标准信号输出。
高质量的传感器、精湛的封装技术及完善的装配工艺,确保了该产品质量优异和性能最佳。
FY-KFB型风压变送器有多种接口形式和引线方式,并可配置一体指针或数字表头,现场显示差压值,零点、量程连续可调。
该产品广泛用于炉堂压力、烟尘治理、风机、空调机等场所进行压力、流量的检测和控制。
此类变送器也可单端使用测表压(负压)。
二、技术指标
测量范围:0~~1000KPa 量程连续可选
注:其它技术指标参见选型表
负载(两线4~20mA输出):与供电电源有关,在某一电源电压时带负载能力见下图,负载阻抗R与电源电压V的关系式为R≤50(V-12)Ω。
(工厂一般用24VDC供电,负载250Ω)
注:当量程≤4kPa或带显示表头时,负载能力有所降低。
1
三、结构尺寸
1、A类结构
·电子外壳:合金铝·压力接口:M20×
·过程连接:不锈钢·重量:约
2、B类结构
·壳体材料:合金铝·压力接口:φ8宝塔头·重量:约
2
四、安装要求及注意事项
1.安装前请检查标牌上所标型号、量程及工作电源与使用现场是否一致。
2.变送器有φ8宝塔头或M20×外螺纹接口,可直接与被测现场的高(H)、低(L)压端联连,无需安装支架。
3.为避免变送器单端受压造成过载损坏,在变送器现场的高低压接口之间,建议加装平衡阀,联接方式参考下图。
测量前,先打开T2,再顺序打开T3、T1,待管道压力稳定后,关闭T2,即可进行差压或流量检测。
(T4、T5为泄放阀)
4.变送器最好选用水平安装形式,其它形式安装可能会影响零点输出。
5.在测量高温介质时,请使用引压管或其它冷却装置,把温度降至变送器允许使用温度范围内。
6.露天安装时,应尽量把变送器置于干燥处,避免强光直射和雨淋,否则可能会使变送器性能变差或出现故障。
7.变送器应尽量安装在温度梯度和温度波动小的地方,同时避免强振动和冲击。
8.变送器在补偿温度范围之外工作性能有所下降。
9.环境温度或测量介质温度骤然剧变时,变送器信号会出现跳动,属正常现象。
待环境温度及介质温度稳定后,变送器输出信号也会稳定。
10.非经过专门训练人员不得随意拆开变送器,以免损坏。
若变送器出现故障,请返回公司或在专业技术人员指导下维修。
11.压力变送器属精密计量仪器,应定期到有关计量部门标定。
12.产品使用前,请详细阅读随机的《使用说明书》。
3
五、电气连接
现场接线参阅下图:
注意
:如无计量设备,请勿调节R电位器。
1、A类结构
(两线4~20mA输出)
2、B类结构
(三线0~5V输出)红-电源正(+)白-公共地(-)蓝-输出正(+)
六、校验
1.变送器出厂前已按用户需要将量程、精度调至最佳状态,一般不需要校验。
2.下列情况需重新校验
R—满量程调节电位器
A)运输途中出现跌落、强烈震动和碰撞;
B)放置时间六个月以上;
C)长期运行后,出现大于精度范围的误差;
D)使用单位的例行检验。
3.校验仪器
4
4.校验步骤(以FY-KFBA型,两线4~20mA输出为例)
A)按下图所示连接测试设备和被测变送器。
1.压力信号发生器 5.电阻箱(负载)
2.切断阀 6.检测电流表
3.排空阀 7.稳压电源
4.压力变送器(连高压端H)
B)拧开变送器电路侧盖子可看到“R”—灵敏度、“Z”—零点两电位器。
C)对变送器加额定压力三次,并在额定压力下保持10s。
每次加载后退回到零压力点。
D)关闭2,打开3,使变送器与大气良好相通,稳定后调节“Z”电位器,使万用表读数为“”。
E)关闭3,打开2,用压力信号发生器给变送器输入满量程压力信号(6KPa),待压力稳定后调节“R”电位器,使万用表读数为“”。
(注:变送器零点及灵敏度的调节需要反复进行几次,直到符合要求为止。
在此之后的整个静态校验过程中不允许再做任何调整。
)
F)校准点数不得少于6点(包括零点和满量程)。
按测量范围最好均匀选取。
在每一校准点应稳定20s后读取输出值。
5
G)按选定的校准点逐步加压进行测试,达到额定量程上限压力后,再把压力增加到110%额定量程停留1min,然后把压力减少到额定量程,待稳定20s后读取输出值作为返行程的满量程输出值。
再依次逐步减少压力到
额定量程下限压力值,以正、返行程为一个循环。
每只变送器重复做三个循环。
H)校验完毕,按顺序装备好各配件,拧紧各部位,保证密封性能。
七、保修
自供货之日起壹年内,本公司对因材料和工艺问题造成的有质量缺陷或性能达不到合同要求的产品给予免费维修或更换。
6。
