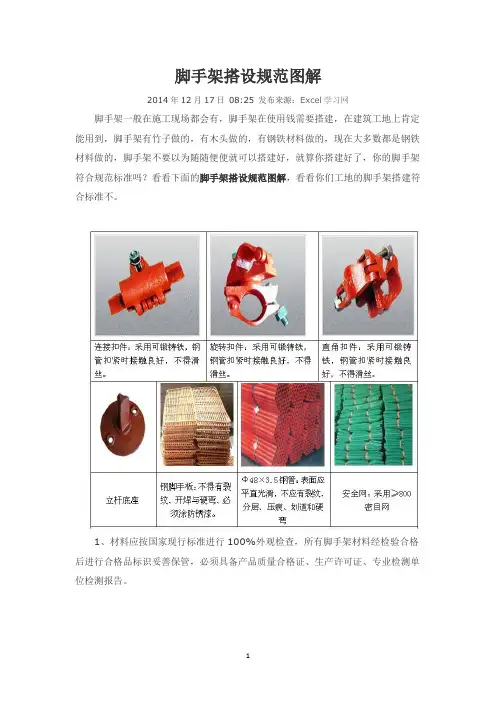

脚手架搭设规范图解2014年12月17日08:25 发布来源：Excel学习网脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。

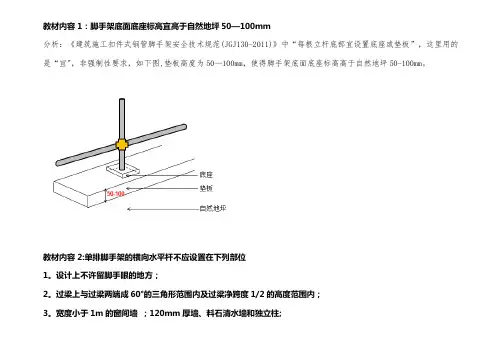

建筑实务2019版1A424032（266-268页）中关于脚手架部分的叙述因为没有图例而抽象难懂，现整理绘图如下仅供参考：教材内容一：脚手架底面底标高宜高出自然地坪50-100mm。
分析:《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。
教材内容2：单排脚手架的横向水平杆不应设置在下列部位。
1.设计上不许留脚手眼的地方；2.过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2的高度范围内；3.宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱；4.梁或梁垫下及其左右500mm范围内；5.砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；7.砌筑砂浆强度等级小于或等于M2.5的砖墙。
分析：如下图所示红色（方格）部分教材内容3：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。
教材内容4：纵向水平杆应设置在立杆内侧，其长度不应小于3跨。
分析：如图所示教材内容5：两根相邻纵向水平杆的接头不应设置在同步内，不同步的两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
分析：如图所示教材内容6：纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
分析：如图所示教材内容7：主节点处必须设置一根横向水平杆（小横杆），用直角扣件扣接且严禁拆除。
分析：如图所示教材内容8：主节点处的两个直角扣件的中心距不应大于150mm。
最详细的图解建筑脚手架工程2013-1-22 14:06阅读(11)转载自多多脚手架：是指搭设在建筑物及设备四周墙外边的脚手架。
里脚手架：是指搭设在建筑物内部供各楼层砌筑和清面装饰用的及设备（容器）内部的脚手架。
脚手架分类：外脚手架、里脚手架、满堂脚手架、挑脚手架等。
脚手架划分方法很多的：单排、双排、多排、满堂、满高、交圈（周边）、特型，这是按设置形式划分的。
--满堂脚手架：指室内天棚的安装和装饰及安装工作面等而搭设的一种棋盘井格式脚手架。
-主要用于单层厂房、展览大厅、体育馆等层高、开间较大的建筑顶部的装饰施工。
由立杆、横杆、斜撑、剪刀撑等组成. 。
满堂脚手架种类：有两种，一种主要用于人员操作用的平台。
一种主要用于承受荷载支撑架。
承受荷载支撑架必须进行验算。
-满堂红基础：又叫满堂独立基础是指在独立基础的下面是个”整浇层”不同与以往的单个基础开挖．多用于地质情况较差，建筑占地面积较小的工程-图解脚手架满堂脚手架适用范围：满堂脚手架多用于超过3.6米层高的天棚粉刷和吊顶。
- 满膛脚手架一般是在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，到喷燃器切圆找正时，只要保留火焰中心以下部分就可以了。
- 满膛脚手架并不局限于在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，桥梁现浇等用得较多。
-满堂脚手架作用：满堂脚手架主要还是起承重、加固作用的,比如支撑大的梁板、钢结构，支撑加固大的板墙结构，吊装中用来承重等。
它不同于一般脚手架，比如砌筑、装修用脚手架，又叫“满堂红脚手架”。
-满堂脚手架，顾名思义，就是满房间搭设脚手架。
一般用承重用脚手架。
根据荷载、高度的不同，脚手架立杆的间距也不同，一般600~1200之间。
满堂脚手架所使用材料和搭设方法同一般脚手架。
-⒈立杆：纵横向立杆间距≯2m，步距≯1.8m地面应整平夯实，立杆埋入地上30～50cm，不能埋地时，立杆下应垫枕木并加设扫地杆。
-⒉横杆：纵横向水平拉杆步距≯1.8m，操作层大横杆间距≯40cm。
教材内容1：脚手架底面底座标高宜高于自然地坪50—100mm分析：《建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜"，非强制性要求，如下图,垫板高度为50—100mm，使得脚手架底面底座标高高于自然地坪50-100mm。
教材内容2:单排脚手架的横向水平杆不应设置在下列部位1。
设计上不许留脚手眼的地方；2。
过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2的高度范围内；3。
宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱;4.梁或梁垫下及其左右500mm范围内;5.砖砌体门窗洞口两侧200mm(石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体;7。
砌筑砂浆强度等级小于或等于M2。
5的砖墙。
分析：如下图所示红色（方格）部分教材内容3：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
分析：脚手架在无连墙件的情况下最高2步,或者说允许在连墙件之上无连墙件搭设最多2步高的架体.教材内容4：:纵向水平杆应设置在立杆内侧，其长度不应小于3跨。
分析:如图所示教材内容5：两根相邻纵向水平杆的接头不应设置在同步内,不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3.分析：如图所示教材内容6：两根相邻纵向水平杆的接头不应设置在同跨内，不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。
分析：如图所示教材内容7:纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
分析：如图所示教材内容8：主节点处必须设置一根横向水平杆(小横杆），用直角扣件扣接且严禁拆除。

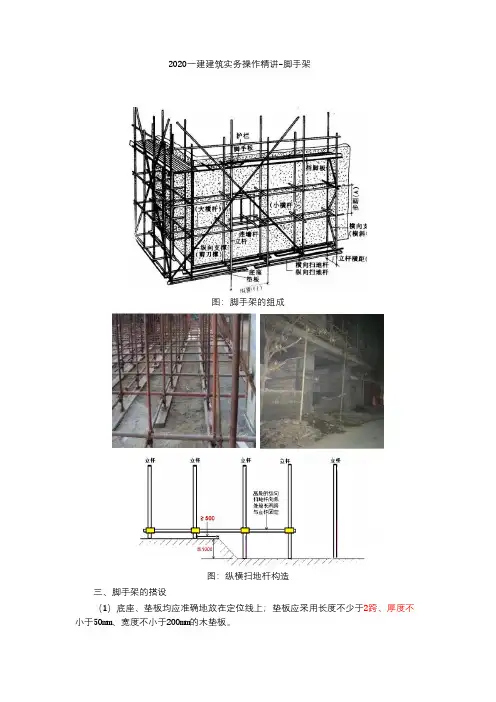

1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；扣件式钢管脚手架各杆件位置---示意图。
脚手架搭设规范有哪些？一、外脚手架施工要点1、根据本工程的设计特点和现场条件，外脚手架采用ф48钢管双排脚手架，立杆纵距1.5m，横距1.05m，内立杆距离建筑物外立面0.30m，立杆步距为1.8m ；四层屋面上立杆间距为1.5m×1.5m，在距屋面200mm处及以上每隔1.8m将所有的钢管用ф48钢管联成一整体，并采用剪刀撑加固，并利用6m斜杆将该处架子与原外架及原建筑的连墙件相连，按满堂架形式保证其整体性。
2、大横杆位于立杆内侧，其长度不小于3跨，外架内侧的大横杆的竖向间距为1.8m，外侧的大横杆的竖向间距为0.9m，即在外立杆内侧每步的中间高度处另加一根大横杆，以作防护栏杆。
3、小横杆间距1.5m，紧靠在大横杆之下，靠墙一侧外伸长度不应大于500。
4、立杆与大横杆的连接：立杆除顶层顶步可采用搭接，且搭接长度不小于1米、采用不少于2个旋转扣件、扣件端部距连接杆端不小于100外，其余均应采用对接扣件连接，接头应错开不在同步内，错开的距离不小于500，各接头中心至主节点的距离不宜大于600。
5、大横杆的连接宜对接扣件连接，也可采用搭接，接头应错开在不同步、不同跨内，错开的距离不小于500，各接头中心至主节点的距离不宜大于500，搭接长度不小于1米，应等间距采用3个旋转扣件予以固定，扣件端部距连接杆端不小于100。
6、落地式脚手架底部设槽钢。
立杆底部应设纵横向扫地杆，纵向扫地杆离地不大于200，纵向扫地杆紧贴在横向扫地杆之下。
7、剪刀撑设置：纵向剪刀撑应在外立面连续设置，每道剪刀撑宽度不小于4跨、不大于6跨，且与地面成45°～60°角，每个交叉点均应用旋转扣件将剪刀撑斜杆与立杆或小横杆伸出端固定，接头中心至主节点的距离不宜大于150，剪刀撑斜杆的接长宜采用搭接连接，接头要求与立杆搭接接头要求相同，转角处和中间每6跨设一道横向剪刀撑，由底至顶在同一件间呈“之”字型连续布置，斜杆采用不少于2个旋转扣件固定在与之相交的小横杆的伸出端，各接头中心至主节点的距离不宜大于150。
脚手架搭设全套构造图解，建议收藏备用！一、脚手架细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口≥100 mm。
在连墙杆上，内外墙各附加一根钢管，用扣件连接，小横杆两端分别外露洞口各≥100 mm。
进入装修阶段，墙体需加设成品保护。
2、连墙件抱柱构造柱子拉结细部做法：在个别位置无法两步三跨设置连墙件时，采用抱柱补强措施。
在架体上附加一根连墙杆，延伸至柱子一侧，在柱子另外三个侧面附加三根小横杆，用扣件与连墙杆连接，形成环抱。
钢管外露长度≥100 mm。
3、抛撑构造说明：1. 此构造用于建筑物柱距较大、层高≥5 m等，连墙件设置不能满足两步三跨要求的情况。
2. 搭设抛撑时，抛撑采用通长杆并采用旋转扣件固定在脚手架上，与地面的倾斜度为45°～60°。
3. 普通脚手架开始搭设立杆时，也应每隔六跨设置一根抛撑，直至连墙杆安装稳定后，方可根据情况进行拆除。
4、层高过高、柱距过大时连墙件构造格构柱细部做法：当层高过高、柱距过大时可增设格构柱，格构柱截面尺寸宜为460 mm×460 mm，钢格构为4根150 mm×150mm×12 mm角钢及缀板焊接而成，每隔两步三跨设置一根钢管作为连墙件。
主体混凝土浇筑时，应设置格构件预埋件。
5、外架内防护构造外架填芯杆细部做法：架体与建筑物的间隙应小于150 mm，间隙超大时，可充分利用靠墙一端的横向水平杆合理外伸（不应大于架体宽度的40%，大于400 mm时应增设填芯杆），每层应采取铺设钢笆片、挂设安全兜网等防护措施，使架体与建筑物的间隙满足要求。
1. 钢笆片：架体与建筑物的间隙大于400 mm时则需要使用钢笆片措施。
2. 安全兜网：架体与建筑物的间隙为150～400 mm时则需要使用安全兜网措施。
脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架-—只有一排立杆,短横杆的一端搁置在墙体上的脚手架。
双排脚手架-—由内外两排立杆和纵、横水平杆构成的脚手架（。
双排脚手架一般用于砌筑工程。
砌筑需要承重:丢放水泥、砖等.单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上.单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内;③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内;⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm(石砌体为600mm）范围内;⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步.（分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。
步数即是水平大横杆间距)4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。
5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内，不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆），用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度,且不应大于500mm.11、作业层上非主节点处的横向水平杆，最大间距不应大于纵距的1/2.12、冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上.当脚手板长度小于2m 时，可采用两根横向水平杆支撑,但应将脚手板两端与其可靠固定，严防倾翻。

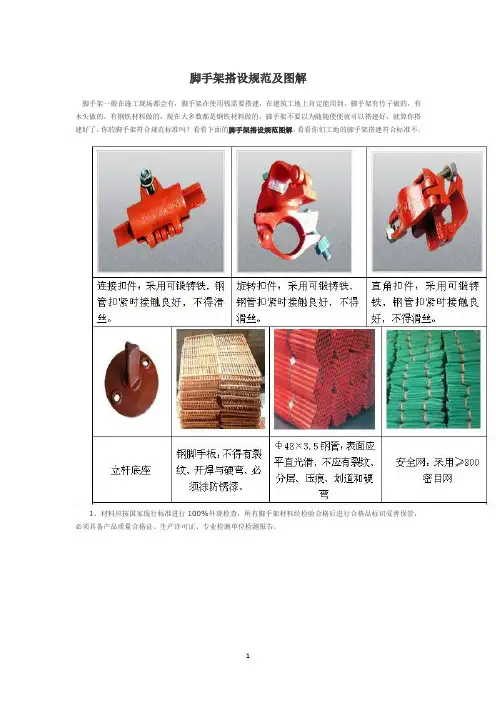

脚手架搭设规范及图解脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。
