拉伸法测金属丝杨氏模量实验数据及数据处理范例

实验4—2 拉伸法测金属丝的杨氏弹性模量【实验目的】1. 掌握光杠杆测量微小长度变化的原理，掌握尺读望远镜的使用方法。

2. 学会用拉伸法测量金属丝的杨氏弹性模量。

3. 加强数据处理能力的训练。

【实验原理】固体材料受外力作用时必然发生形变，本实验仅研究轴向形变（或称拉伸形变）。

设一根长度为L 截面积为S 的均匀金属丝，沿长度方向受外力F 的作用后，伸长量为L ∆，在弹性限度内根据胡克定律，有F LES L∆=， 即//F SE L L=∆ （4-2-1）其中F S 称为正应力（或叫胁强），L L∆称为线应变（或叫胁变），E 称为材料的杨氏模量，它是材料的固有属性。

金属丝的截面积可近似地看作圆，214S d π=，代入（4-2-1）式得： 24FLE d Lπ=∆ （4-2-2）上式中L ∆是一个微小的长度变化量，很难用普通的方法测量，因此采用光杠杆放大法来测量。

光杠杆装置包括两部分：光杠杆和尺读望远镜。

光杠杆（图4-2-1）由支架和平面镜组成，支架上有三个尖足组成等腰三角形，后足到两前足的垂直距离k 可以调节。

尺读望远镜由望远镜和读数标尺组成，实验者在望远镜中可以看到通过光杠杆平面镜反射的标尺像，并通过望远镜中的读数叉丝读出当前标尺上的刻度值。

实验4—2 杨氏弹性模量的测定 61当钢丝伸长时，固定在钢丝上的光杠杆后足会随之移动，导致光杠杆上平面镜的镜面绕两前足的连线发生转动，转动角度很小，用θ表示。

根据高等数学的知识，当θ角很小时，sin tan θθθ≈≈。

如图4-2-2所示，在左侧的小三角形中，tan L k θθ≈=∆；在右侧的大三角形中，2tan 2l D θθ≈=，联立上述两式，可得：2kL l D∆= （4-2-3） 将（4-2-3）式代入（4-2-2）式得： 28LDFE=（4-2-4） 【实验仪器】杨氏模量测定仪，卷尺（分度1mm ，极限误差a =1.2mm ），螺旋测微器（分度0.01mm ，极限误差0.004mm ），直尺（分度1mm ，极限误差0.1mm ），砝码（质量m=1kg ）。

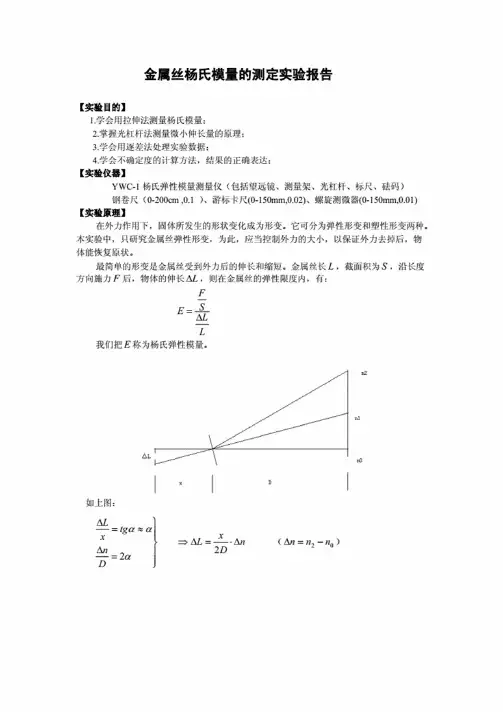

金属丝杨氏模量的测定实验报告【实验目的】1.学会用拉伸法测量杨氏模量；2.掌握光杠杆法测量微小伸长量的原理；3.学会用逐差法处理实验数据；4.学会不确定度的计算方法，结果的正确表达；【实验仪器】YWC-1杨氏弹性模量测量仪（包括望远镜、测量架、光杠杆、标尺、砝码） 钢卷尺（0-200cm ,0.1 ）、游标卡尺(0-150mm,0.02)、螺旋测微器(0-150mm,0.01)【实验原理】在外力作用下，固体所发生的形状变化成为形变。

它可分为弹性形变和塑性形变两种。

本实验中，只研究金属丝弹性形变，为此，应当控制外力的大小，以保证外力去掉后，物体能恢复原状。

最简单的形变是金属丝受到外力后的伸长和缩短。

金属丝长L ，截面积为S ，沿长度方向施力F 后，物体的伸长L ∆，则在金属丝的弹性限度内，有：FS E LL=∆ 我们把E 称为杨氏弹性模量。

如上图：⎪⎪⎭⎪⎪⎬⎫=∆≈=∆ααα2D n tg x L n D x L ∆⋅=∆⇒2 （02n n n -=∆）n x d FLD Ln Dx d FL L S F E ∆⋅=∆=∆=228241ππ 真实测量时放大倍数为4倍，即E=2E【实验内容】<一> 仪器调整1、杨氏弹性模量测定仪底座调节水平；2、平面镜镜面放置与测定仪平面垂直；3、将望远镜放置在平面镜正前方1.5-2.0m 左右位置上；4、粗调望远镜：将镜面中心、标尺零点、望远镜调节等高,望远镜的缺口、准星对准平面镜中心，并能在望远镜外看到尺子的像；5、调节物镜焦距能看到尺子清晰的像，调节目镜焦距能清晰的看到叉丝；6、调节叉丝在标尺cm 2±以内，并使得视差不超过半格。

<二>测量1、 记下无挂物时刻度尺的读数0n ；2、依次挂上100g 的砝码，8次，计下7654321,,,,,,n n n n n n n ；3、依次取下100g 的砝码，8次，计下n 0‘，'7'65'4'3'2'1,,,,,,'n n n n n n n ； 4、用米尺测量出金属丝的长度L （两卡口之间的金属丝）、镜面到尺子的距离D ；5、用游标卡尺测量出光杠杆x 、用螺旋测微器测量出金属丝直径d 。

拉伸法测金属丝的杨氏模量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。

2、掌握光杠杆放大原理和测量微小长度变化的方法。

3、学会使用游标卡尺、螺旋测微器等测量长度的仪器。

4、学习数据处理和误差分析的方法。

二、实验原理杨氏模量是描述固体材料抵抗形变能力的物理量。

假设一根粗细均匀的金属丝，长度为＼（L\），横截面积为＼（S\），在受到外力＼（F\）作用下伸长了＼（＼Delta L\）。

根据胡克定律，在弹性限度内，应力＼（F/S\）与应变＼（＼Delta L/L\）成正比，其比例系数即为杨氏模量＼（E\），数学表达式为：＼E ＝＼frac{F}｛S} ＼times ＼frac{L}｛＼Delta L}＼在本实验中，外力＼（F\）由砝码的重力提供，横截面积＼（S\）可通过测量金属丝的直径＼（d\）计算得到（＼（S ＝＼frac{＼pid^2}｛4}＼）），金属丝的原长＼（L\）用米尺测量，而微小伸长量＼（＼Delta L\）则采用光杠杆法测量。

光杠杆装置由光杠杆、望远镜和标尺组成。

光杠杆是一个带有三个尖足的平面镜，前两尖足放在平台的沟槽内，后尖足置于金属丝的测量端。

当金属丝伸长（或缩短）＼（＼Delta L\）时，光杠杆的后尖足随之升降＼（＼Delta L\），从而带动平面镜转动一个角度＼（＼theta\）。

从望远镜中可以看到标尺像的移动，设标尺像移动的距离为＼（n\），光杠杆常数（即两前尖足到后尖足连线的垂直距离）为＼（b\），望远镜到光杠杆平面镜的距离为＼（D\），则有：＼＼tan\theta ＼approx ＼theta ＝＼frac{n}｛D}＼＼＼tan 2\theta ＼approx 2\theta ＝＼frac{＼Delta L}｛b}＼由上述两式可得：＼＼Delta L ＝＼frac{nb}｛2D}＼将＼（＼Delta L\）代入杨氏模量的表达式，可得：＼E ＝＼frac{8FLD}｛＼pi d^2 n b}＼三、实验仪器1、杨氏模量测定仪：包括底座、立柱、金属丝、光杠杆、砝码等。

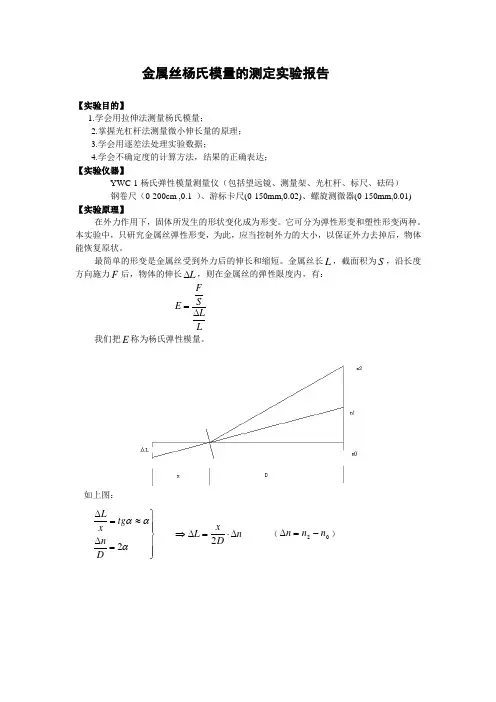

金属丝杨氏模量的测定实验报告【实验目的】1.学会用拉伸法测量杨氏模量：2.掌握光杠杆法测量微小伸长量的原理：3.学会用逐差法处理实验数据；4.学会不确定度的计算方法，结果的正确表达：【疝仪器】YWC-1杨氏弹性模量测量仪(包括望远镜、测量架、光杠杆、标尺、破码)钢卷尺(0-200cm,0.1)、游标K•尺(0-150mm,0.02)、螺旋测微器(0-150mm,0.01)【实验原理】在外力作用下，固体所发生的形状变化成为形变。

它可分为弹性形变和塑性形变两种。

本实验中，只研究金属统弹性形变，为此.应当控制外力的大小，以保证外力去掉后，物体能恢复原状。

最简单的形变是金属统受到外力后的伸长和缩短。

金属税长乙，截面积为S,沿长度方向施力F后，物体的伸长则在金属统的弹性限度内.有：FE=i~L我们把E称为杨氏弹性模量。

8FLD F 1 , — —m£ = _5_ = ^_ _ ,亶 X7^1 X •——---M L W _L真实测量时放大倍数为4倍，即E=2£[实验内容】＜一＞仪器调整1、 杨氏弹性模量测定仪底座调节水平：2、 平面镜镜面放置与测定仪平面垂直：3、 将望远镜放置在平面镜正前方1.5-2.0m 左右位置上：4、 粗调望远镜：将镜面中心、标尺零点、望远镜调节等高，望远镜的缺口、准星对准平面镜中心，并能在望远镜外看到尺子的像：5、 调节物镜焦距能看到尺子清晰的像.调节目镜焦距能清晰的看到叉统：6、 调节叉税在标尺±2"〃以内，并使得视差不超过半格。

〈二〉测量1、 记下无挂物时刻度尺的读数〃°：2、 依次挂上】00g 的虢码，8次，计下〃],〃2，〃3，〃4，〃5，〃6，〃7 ：3、 依次取下 100g 的瑟码,8 次，计下 no 〃[ ,〃2 ,〃3 ,〃4，〃S ，〃6:4、 用米尺测量出金属税的长度L (两K •口之间的金属统)、镜面到尺子的距离。

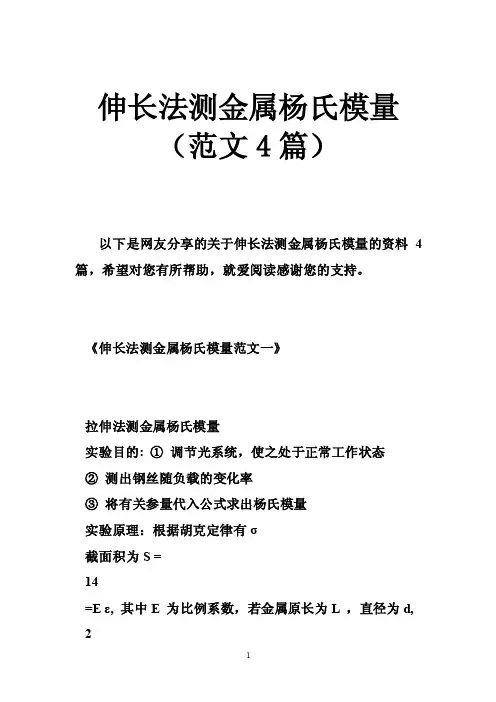

伸长法测金属杨氏模量（范文4篇）以下是网友分享的关于伸长法测金属杨氏模量的资料4篇，希望对您有所帮助，就爱阅读感谢您的支持。

《伸长法测金属杨氏模量范文一》拉伸法测金属杨氏模量实验目的: ①调节光系统，使之处于正常工作状态②测出钢丝随负载的变化率③将有关参量代入公式求出杨氏模量实验原理：根据胡克定律有ζ截面积为S =14=E ε, 其中E 为比例系数，若金属原长为L ，直径为d, 2πd ∆L因为∆F ，L,d 。

比较容易测量，但是∆L 十分微小，不易测量，因此可以在拉力∆F 作用下，长度伸长∆L ，因此E =πd ，4∆FL2。

利用光杠杆系统来测量。

光杠杆系统主要有平面镜，T 刑支架以及前后支脚，设钢丝为伸长时标尺的读数为n 1，钢丝伸长∆L 时标尺的读数为钢丝夹下降∆L , 平面镜法线偏转θ上E =8LBg⨯∆m ∆n角综n 2刻度为n =n 2-n 1，πd b2。

实验仪器：光杠杆、带小平台的立柱、带钢丝夹的砝码的被测钢丝、游标卡尺、千分尺、望远镜及标尺实验步骤：㈠选择测量工具其中l 和B 用卷尺，d 用千分尺，b 用游标卡尺测量，△m 用标准砝码，△n 用尺读望远镜测量，前四个量是直接测量的，后两个是双变量测量，目的是要m 对n 的变化率，根据上述内容绘制数据表。

㈡根据几何光学的原理来调节望远镜，光杠杆和标尺之间的位置。

1 望远镜、平面镜、标尺的位置要自习调节，使标尺在平面镜的像处在望远镜的视场中，以变能在望远镜中看到标尺的像。

2 望远镜的光轴与平面镜的法线平行，标尺要竖直。

㈢对望远的调节1调节目镜，看清划板。

2调节物镜，是目标成像在分划板上，这里的“目标”是指钢丝再砝码盘上加载，测出m 与n 的对应关系数据处理：实验装置常数测量表根据以上的数据可以绘制如下的图像：直线的方程为m =5. 1158n -23. 2994,因此∆m ∆n=5. 1158∆n =∆n 1+∆n 2+∆n 3+∆n 4+∆n 55=0. 9654cm∆m =5kg__22__22_2S (∆n ) =(∆n 1-∆n) +(∆n 2-∆n ) +(∆n 3-∆n ) +(∆n 4-∆n ) +(∆n 5-∆n )5⨯(5-1)=0. 026-UA=S (∆n ) =0. 026u B =ins3=0. 0577u-∆n=U A +U B =0. 06322E =8lBg ∆mπd b ∆n11=3. 649052278⨯10根据E 的不确定度传递公式可得：-c(E )-=((-nE∆n)2=0. 07-U--=2UC -(E )=0. 14E E因此扩展不确定度为U E=0. 51⨯101111综上结果表达式是 E =(3. 65±0. 51)⨯10Nm2不确定度为1位有效数字-0.5分注意事项：Ⅰ加砝码，测出n 随m 的变化，然后减砝码，测出-m 与n 的关系，n 与你n 有可能不同，去二者的平均值即可，采用反正向测量取平均值的办法是为了消除弹性形变的滞后效应带来的系统误差，测量之前，砝码盘上需要加适量的砝码将钢丝拉直Ⅱ加减砝码时轻拿轻放，钢丝的晃动容易使光杠杆的位置变化。

拉伸法测金属丝杨氏模量实验数据及数据处理范例实验目的：
通过拉伸法测定金属丝的应变-应力关系，计算出其杨氏模量。

实验装置：
1.拉伸装置
2.千分尺
3.计时器
4.电子秤
5.砝码
实验步骤：
1.将金属丝从盒子中取出，用色布擦拭干净。

2.测量金属丝的直径，取5组数据。

3.挂上金属丝，调整砝码，使其自由悬挂。

5.将千分尺固定在金属丝上，并与拉伸装置连接。

6.千分尺的刻度盘上调整到零点，并记录下来。

7.每增加1kg的砝码，记录下金属丝的长度，直到金属丝拉断。

8.重复以上步骤，取5组数据。

数据处理：
1.计算平均直径d和平均长度l。

2.根据公式计算出金属丝的应变ε和应力σ。

3.画出应变-应力曲线，并计算出杨氏模量E。

范例：
1.直径：
2.长度：
平均直径：d=（0.254+0.251+0.253+0.252+0.250）÷5=0.252mm
平均长度：l=（119.2+118.9+119.4+119.1+119.0）÷5=119.12mm
应变ε=（L-L0）÷L0=（119.2-119.1）÷119.1=0.000840336
应力σ=mg÷A=1×9.8÷（π/4×0.252^2）=103.12MPa
结论：
通过本实验可以得出金属丝的杨氏模量为122658.1MPa，来评估金属丝的性能和用途，具有很高的实用价值。

用拉伸法测金属丝的杨氏模量实验报告用拉伸法测金属丝的杨氏模量实验报告引言：杨氏模量是材料力学性质的重要指标之一，它描述了材料在拉伸过程中的刚度和变形能力。

本实验通过拉伸金属丝的方法来测量杨氏模量，旨在了解金属丝的力学性质，并探讨拉伸过程中的变形行为。

实验装置和步骤：实验装置主要包括拉伸机、金属丝样品、刻度尺、电子天平和计算机。

具体的实验步骤如下：1. 将金属丝样品固定在拉伸机的夹具上，并调整夹具使其与拉伸机的拉伸轴心对齐。

2. 通过调整拉伸机的拉伸速度和加载范围，使实验能够在合适的条件下进行。

3. 使用刻度尺测量金属丝的初始长度，并记录下来。

4. 启动拉伸机，开始对金属丝进行拉伸。

5. 在拉伸过程中，使用电子天平测量金属丝的质量，并记录下来。

6. 当金属丝断裂时，停止拉伸机的运行，并记录下金属丝的最终长度。

实验数据处理：根据实验步骤所得到的数据，可以计算出金属丝的应力和应变。

应力定义为单位面积上的力，可以通过施加在金属丝上的拉力除以金属丝的横截面积得到。

应变定义为单位长度上的变形量，可以通过金属丝的伸长量除以初始长度得到。

根据胡克定律，应力与应变之间的关系可以用以下公式表示：应力 = 弹性模量× 应变其中，弹性模量即为杨氏模量。

通过绘制应力-应变曲线，可以得到金属丝的杨氏模量。

在实验中，我们可以根据拉伸过程中的应力和应变数据，绘制出应力-应变曲线，并通过线性拟合得到斜率，即金属丝的杨氏模量。

实验结果和讨论：根据实验数据处理得到的应力-应变曲线，我们可以得到金属丝的杨氏模量。

实验结果显示，金属丝的杨氏模量为XXX GPa（Giga Pascal）。

这个结果与文献中的数值相符合，证明了实验方法的可靠性。

在拉伸过程中，金属丝会发生塑性变形，即超过了材料的弹性限度。

这是因为金属丝在受到拉力的作用下，晶体结构发生了位错滑移，导致金属丝的形状发生变化。

当拉力超过金属丝的极限强度时，金属丝会发生断裂。

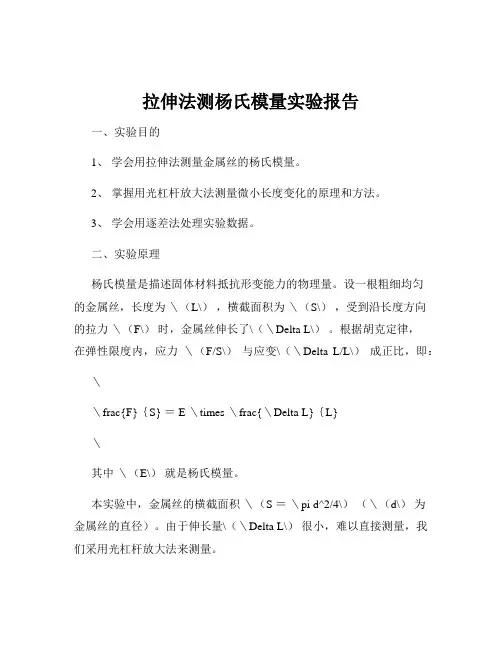

拉伸法测杨氏模量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。

2、掌握用光杠杆放大法测量微小长度变化的原理和方法。

3、学会用逐差法处理实验数据。

二、实验原理杨氏模量是描述固体材料抵抗形变能力的物理量。

设一根粗细均匀的金属丝，长度为＼（L\），横截面积为＼（S\），受到沿长度方向的拉力＼（F\）时，金属丝伸长了\（＼Delta L\）。

根据胡克定律，在弹性限度内，应力＼（F/S\）与应变\（＼Delta L/L\）成正比，即：＼＼frac{F}｛S} ＝ E ＼times ＼frac{＼Delta L}｛L}＼其中＼（E\）就是杨氏模量。

本实验中，金属丝的横截面积＼（S ＝＼pi d^2/4\）（＼（d\）为金属丝的直径）。

由于伸长量\（＼Delta L\）很小，难以直接测量，我们采用光杠杆放大法来测量。

光杠杆装置由光杠杆镜、望远镜和标尺组成。

光杠杆镜的前脚放在固定平台上，后脚放在金属丝的夹具上。

当金属丝伸长或缩短\（＼Delta L\）时，光杠杆镜后脚会随之升降\（＼Delta n\），通过望远镜和标尺可以测量出\（＼Delta n\）。

根据几何关系，有：＼＼frac{＼Delta L}｛b} ＝＼frac{＼Delta n}｛D}＼其中＼（b\）为光杠杆后脚到前两脚连线的垂直距离，＼（D\）为望远镜到光杠杆镜面的水平距离。

联立上述式子，可得杨氏模量的表达式为：＼E ＝＼frac{8FLD}｛＼pi d^2 b ＼Delta n}＼三、实验仪器杨氏模量测定仪、光杠杆、望远镜、标尺、螺旋测微器、游标卡尺、砝码、米尺等。

四、实验步骤1、调节仪器调节杨氏模量测定仪底座的水平调节螺丝，使立柱铅直。

将光杠杆放在平台上，调节光杠杆平面镜的俯仰，使其镜面大致垂直。

调节望远镜，使其与光杠杆平面镜等高，并且能够清晰地看到平面镜中的标尺像。

2、测量金属丝的长度＼（L\）用米尺测量金属丝的有效长度，测量多次取平均值。

拉伸法测金属丝杨氏模量实验报告拉伸法测金属丝杨氏模量实验报告引言金属材料的力学性能是工程设计和材料研究的重要指标之一。

而杨氏模量是评价金属材料弹性性能的重要参数之一。

本实验通过拉伸法测定金属丝的杨氏模量，旨在探究金属材料的弹性性能。

实验原理拉伸法是一种常用的测定材料杨氏模量的方法。

拉伸试验时，通过施加外力，使金属丝产生应变，进而测定应力和应变之间的关系。

根据胡克定律，应力与应变之间成正比，比例系数即为杨氏模量。

实验步骤1. 实验前准备：准备一根长度较长的金属丝，称重并记录质量。

2. 固定金属丝：将金属丝固定在实验台上，确保其平整和垂直。

3. 测量初始长度：使用游标卡尺测量金属丝的初始长度，并记录。

4. 施加外力：逐渐施加外力，使金属丝发生拉伸，同时记录外力的大小。

5. 测量伸长量：使用游标卡尺测量金属丝的伸长量，并记录。

6. 计算应力和应变：根据外力和伸长量的测量结果，计算金属丝的应力和应变。

7. 绘制应力-应变曲线：将应力和应变的测量结果绘制成曲线图。

8. 计算杨氏模量：根据应力-应变曲线的斜率，计算金属丝的杨氏模量。

实验结果实验中，我们选取了一根长度为L的金属丝进行拉伸试验。

通过测量，我们得到了金属丝的初始长度为L0，质量为m，外力F的大小，以及金属丝的伸长量ΔL。

根据这些数据，我们可以计算出金属丝的应力σ和应变ε。

应力σ的计算公式为：σ = F / A其中，F为外力的大小，A为金属丝的横截面积。

应变ε的计算公式为：ε = ΔL / L0通过绘制应力-应变曲线，我们可以观察到金属丝在拉伸过程中的变化情况。

根据应力-应变曲线的斜率，即可计算出金属丝的杨氏模量E。

讨论与分析根据实验结果，我们可以得到金属丝的杨氏模量。

杨氏模量是衡量金属材料弹性性能的重要参数，它反映了金属材料在拉伸过程中的变形能力。

在实验过程中，我们发现金属丝在受力后会发生弹性变形。

当外力达到一定程度时，金属丝开始发生塑性变形，伸长量增加较快。

用拉伸法测金属丝的杨氏模量报告杨氏模量是用来描述固体材料在受力时的弹性特性的重要参数，可以描述材料在受力时的抗拉能力和变形能力。

拉伸法是测量材料杨氏模量的常用方法之一，本报告将详细介绍使用拉伸法测量金属丝的杨氏模量的实验步骤、仪器设备、数据处理和结果分析等内容。

一、实验目的：本实验的目的是通过拉伸法测量金属丝的杨氏模量，从而了解金属丝的力学性质。

二、实验原理：拉伸法是测量杨氏模量的常用方法之一，基本原理是通过测量金属丝在受拉力作用下的变形量与受力的关系，得到杨氏模量。

三、实验仪器设备：1.金属丝样品（材料：金属丝）；2.拉力机；3.游标卡尺等测量工具；4.外力计。

四、实验步骤：1.准备工作：a.将金属丝剪成合适的长度，并用离心机清洗干净；b.按照实验要求，在拉力机上安装好金属丝样品，并调整好拉力机的参数。

2.实验测量：a.测量金属丝样品的初始长度和直径，并记录测量结果；b.在拉力机上施加一个逐渐增大的拉力，记录拉力和相应的伸长量。

3.数据处理：a.根据实验测量结果，计算金属丝的应变（单位长度的伸长量），并绘制应变-应力图；b.根据应变-应力图中线性部分的斜率，计算金属丝的杨氏模量。

五、结果分析：根据实验测量的数据和计算结果，可以得到金属丝的杨氏模量。

根据实验测量的应变-应力图中线性部分的斜率，可以计算出杨氏模量的数值。

六、实验注意事项：1.实验过程中需要注意安全，避免发生意外情况；2.测量金属丝的长度和直径时，要使用合适的测量工具进行准确测量；3.在实验过程中需要仔细记录实验数据，并及时进行数据处理；4.在数据处理过程中需要注意计算的准确性和可靠性。

七、实验总结：通过本次实验，成功使用拉伸法测量了金属丝的杨氏模量。

实验过程中，需要仔细操作测量仪器和记录实验数据，以提高实验的准确性和可靠性。

本次实验的结果可用于研究金属丝的力学性质和应用等方面，对进一步了解材料的性能和特性具有重要意义。

用拉伸法测金属丝的杨氏模量(显微镜直读法)-试验报告(含数据)大学物理实验讲义实验4.2.1 拉伸法测金属丝的杨氏模量杨氏模量是描述固体材料抵抗形变能力的物理量，是工程技术上常用的参数，是工程技术人员选择材料的重要依据之一。

条形物体（如钢丝）沿纵向的弹性模量叫杨氏模量。

测量材料杨氏模量方法很多，其中最基本的方法有伸长法和弯曲法。

伸长法一般采用拉伸法，其采用的具体测量方法有光杠杆放大法和显微镜直读法；弯曲法包括静态弯曲法和动态弯曲法。

本实验采用拉伸法当中的显微镜直读法。

【实验目的】1. 熟悉米尺和千分尺的使用，掌握读数显微镜的使用方法；2. 学习用逐差法处理数据；3. 了解CCD 成像系统。

【实验仪器】YWC-III 杨氏模量测定仪、钢卷尺、千分尺、水准仪和0.1kg 、0.2kg 的砝码若干。

杨氏模量测定仪的结构如图4-2-1所示。

(a)学生实验配置 (b)教学演示配置图4-2-1 杨氏模量测定仪1. 金属丝支架S 为金属丝支架，高约1.30m ，可置于实验桌上，支架顶端设有金属丝夹持装置，金属丝长度可调，约77cm ，金属丝下端的夹持装置连接一小方块，方块中部的平面上有细十字线供读数用，小方块下端附有砝码盘。

支架下方还有一钳形平台，设有限制小方块转动的装置（未画出），支架底脚螺丝可调。

2. 读数显微镜读数显微镜M 用来观测金属丝下端小圆柱中部平面上细横线位置及其变化，目镜前方装有分划板，分划板上有刻度，其刻度范围0-8mm, 分度值0.01mm ，每隔1mm 刻一数字。

H 1为读数显微镜支架。

D 成像、显示系统（作为示教仪）CCD 黑白摄像机：灵敏度：最低照度≤0.2Lux；CCD 接在显微镜目镜与电视显示器上。

H 2为CCD 黑白摄像机支架。

【实验原理】物体在外力作用下，总会发生形变。

当形变不超过某一限度时，外力消失后形变随之消失，这种形变称为弹性形变。

发生弹性形变时，物体内部产生恢复原状的内应力。

金属丝杨氏模量的测定实验报告【实验目的】1.学会用拉伸法测量杨氏模量；2.掌握光杠杆法测量微小伸长量的原理；3.学会用逐差法处理实验数据；4.学会不确定度的计算方法，结果的正确表达；【实验仪器】YWC-1杨氏弹性模量测量仪（包括望远镜、测量架、光杠杆、标尺、砝码）钢卷尺（0-200cm ,0.1 ）、游标卡尺(0-150mm,0.02)、螺旋测微器(0-150mm,0.01)【实验原理】在外力作用下，固体所发生的形状变化成为形变。

它可分为弹性形变和塑性形变两种。

本实验中，只研究金属丝弹性形变，为此，应当控制外力的大小，以保证外力去掉后，物体能恢复原状。

最简单的形变是金属丝受到外力后的伸长和缩短。

金属丝长L ，截面积为S ，沿长度方向施力F 后，物体的伸长L ∆，则在金属丝的弹性限度内，有：我们把E 称为杨氏弹性模量。

如上图：⎪⎪⎭⎪⎪⎬⎫=∆≈=∆ααα2D n tg x L n D x L ∆⋅=∆⇒2 （02n n n -=∆） 真实测量时放大倍数为4倍，即E=2E【实验内容】<一> 仪器调整1、杨氏弹性模量测定仪底座调节水平；2、平面镜镜面放置与测定仪平面垂直；3、将望远镜放置在平面镜正前方1.5-2.0m 左右位置上；4、粗调望远镜：将镜面中心、标尺零点、望远镜调节等高,望远镜的缺口、准星对准平面镜中心，并能在望远镜外看到尺子的像；5、调节物镜焦距能看到尺子清晰的像，调节目镜焦距能清晰的看到叉丝；6、调节叉丝在标尺cm 2±以内，并使得视差不超过半格。

<二>测量1、 记下无挂物时刻度尺的读数0n ；2、依次挂上100g 的砝码，8次，计下7654321,,,,,,n n n n n n n ；3、依次取下100g 的砝码，8次，计下n 0‘，'7'65'4'3'2'1,,,,,,'n n n n n n n ； 4、用米尺测量出金属丝的长度L （两卡口之间的金属丝）、镜面到尺子的距离D ；5、用游标卡尺测量出光杠杆x 、用螺旋测微器测量出金属丝直径d 。

拉伸法测定金属丝的杨氏模量一、引言拉伸法是测量金属丝的杨氏模量的一种常用方法。

杨氏模量是描述材料在受力时变形程度的物理量，它是指单位面积内受力方向上的应力与相应的应变之比。

在实际工程中，了解杨氏模量对于设计和制造各种机械零件和结构件具有重要意义。

二、实验原理拉伸法测定金属丝的杨氏模量原理是通过对金属丝在外力作用下产生的弹性变形进行测试，计算出其应力和应变之间的比值即为该金属丝所具有的杨氏模量。

三、实验步骤1. 准备工作：选择合适尺寸和长度的金属丝，并将其固定在测试机上。

2. 施加外力：通过测试机施加外力使得金属丝发生弹性变形。

3. 测定数据：在施加外力过程中，记录下相应的载荷值和伸长值等数据。

4. 计算结果：根据所记录下来的数据计算出金属丝所具有的杨氏模量。

四、实验注意事项1. 选择合适尺寸和长度的金属丝，并将其固定在测试机上，保证金属丝处于水平状态。

2. 在施加外力时，应逐渐增加外力的大小，避免瞬间施加过大的载荷导致金属丝断裂。

3. 在测定数据时，应注意记录下相应的载荷值和伸长值等数据，并进行准确计算。

4. 在实验过程中应注意安全，避免发生意外事故。

五、实验结果分析通过实验可以得到金属丝的杨氏模量。

根据实验结果可以了解到该金属丝在受力时变形程度的大小，为设计和制造各种机械零件和结构件提供了重要参考依据。

六、结论拉伸法测定金属丝的杨氏模量是一种常用方法，通过实验可以得到该金属丝所具有的杨氏模量。

了解杨氏模量对于设计和制造各种机械零件和结构件具有重要意义。

在实验过程中应注意安全，并进行准确计算。

HARBIN ENGINEERING UNIVERSITY物理实验报告实验题目：拉伸法测金属丝的杨氏模量姓名：张志林物理实验教学中心实验报告一、实验题目：拉伸法测金属丝的杨氏模量二、实验目的： 1. 掌握静态拉伸法测量金属丝的杨氏模量2. 学会光杠杆法测量微小长度变化量的技巧3. 巩固逐差法处理实验数据4. 接受有效数字计算和不确定度计算的训练三、实验仪器：数显液压加力杨氏模量测定仪，新型光杠杆，螺旋测微计和钢卷尺四、实验原理（原理图、公式推导和文字说明）：E =F L /∆LS（1）E ─ 杨氏模量，固体材料抵抗形变能力的重要物理量，固有属性，取决于材料，F/S ─ 应力，∆L/L ─ 应变，F、S、L易测，∆L不易测，采用光杠杆法设金属丝的直径为d，有E=4FL/πd2ΔL （2）当金属丝受力后，产生微小伸长，光杠杆后足尖便随托板一起作微小移动，并使光杠杆绕前足尖转动一微小角度，从而带动光杠杆反射镜转动相应的微小角，这样标尺的像在光杠杆反射镜和调节反射镜之间反射，便把这一微小角位移放大成较大线位移。

这就是光杠杆产生光放大的基本原理。

下面我们来导出本实验的测量原理公式。

光杠杆放大原理示意图标尺和观察者在两侧，开始时光杠杆反射镜与标尺在同一平面,在望远镜中读到的标尺读数为n0,当光杠杆反射镜的后足尖下降ΔL，将会产生一个微小偏转角θ，此时在望远镜中读到的标尺读为n1, n1-n0即为放大后的钢丝伸长量N，常称作视伸长。

由图可知ΔL=b tanθ≈bθN= n1-n0=D tan4θ≈4Dθ所以它的放大倍数为A0=NΔL=n1-n0/ΔL=4Db可得E=16FLD/πd2bN （3）式中D为调节反射平面镜到标尺的距离，b称为光杠杆常数，即为光杠杆后足尖到两前足尖连线的垂直距离。

五、实验数据处理（整理表格、计算过程、结论）：700.0222=∆+∆+=∆仪仪d S d (mm) )mm (7.0222=∆+∆+=∆仪仪N S N )N/m (1096.11022.152.80812.014.3101.1135.4600.516162118232---⨯=⨯⨯⨯⨯⨯⨯⨯⨯==bN d FLD E π%1.24222222=⎪⎭⎫⎝⎛∆+⎪⎭⎫ ⎝⎛∆+⎪⎭⎫ ⎝⎛∆+⎪⎭⎫ ⎝⎛∆+⎪⎭⎫ ⎝⎛∆+⎪⎭⎫ ⎝⎛∆=∆b b N N D D L L F F d d E E )N/m (1004.0211-⨯=∆⨯=∆EEE E)N/m (10)04.096.1(211-⨯±=E六、总结及可能性应用（误差分析、收获、体会及本实验的应用）：1.增加D 可进一步提高放大倍数；2.水平没调对结果会有影响；3.也可利用作图法进行处理；4.钢丝是否要定期更换。

拉伸法测金属丝的杨氏模量实验报告拉伸法测金属丝的杨氏模量实验报告引言：杨氏模量是描述材料刚度的重要物理量，它可以用来衡量材料在受力时的变形能力。

本实验通过拉伸法来测量金属丝的杨氏模量，通过实验数据的分析，得出金属丝的杨氏模量值。

实验目的：1. 了解拉伸法测量杨氏模量的基本原理；2. 掌握实验仪器的使用方法；3. 测量金属丝的杨氏模量。

实验仪器与材料：1. 金属丝样品2. 电子拉伸试验机3. 温度计4. 卡尺5. 电子天平实验步骤：1. 准备工作：a. 将金属丝样品固定在电子拉伸试验机上，并调整好试验机的参数；b. 使用卡尺测量金属丝的初始长度，并记录下来；c. 使用电子天平测量金属丝的质量，并记录下来；d. 使用温度计测量实验环境的温度。

2. 实验过程：a. 开始拉伸试验，逐渐增加拉力，记录下不同拉力下金属丝的长度变化；b. 每隔一段时间记录一次拉力和金属丝的长度；c. 拉伸过程中保持实验环境的温度稳定；d. 当金属丝发生断裂时，停止拉伸试验。

3. 数据处理：a. 将实验数据整理成表格，包括拉力、金属丝的长度变化、温度等信息；b. 根据拉力和金属丝的长度变化，绘制拉力-伸长曲线；c. 分析拉力-伸长曲线，确定杨氏模量的计算方法；d. 根据实验数据计算金属丝的杨氏模量。

结果与讨论：根据实验数据的分析，我们得到金属丝的杨氏模量为X GPa。

通过对拉力-伸长曲线的分析，我们发现在金属丝的拉伸过程中，出现了弹性阶段和塑性阶段。

在弹性阶段，金属丝的应变与拉力成正比，而在塑性阶段，金属丝的应变增加速度减慢。

这与金属材料的力学性质相符合。

实验误差的分析：在实验过程中，可能存在一些误差，如测量长度和质量的误差、温度变化引起的误差等。

为了减小误差，我们在实验过程中进行了多次测量，并取平均值进行数据处理。

同时，我们也尽量保持实验环境的稳定，以减小温度变化对实验结果的影响。

结论：通过拉伸法测量金属丝的杨氏模量，我们得到了金属丝的杨氏模量值。

金属丝杨氏弹性模量的测定及其实验数据【实验目的】1.学习静态拉伸法测金属丝的杨氏模量。

2.掌握用光杠杆法测量微小长度变化的原理和方法。

3.利用有效的多次测量，及相应处理方法来减小误差。

【实验仪器】杨氏模量测量仪，光杠杆，望远镜尺组，米尺，游标卡尺【实验原理】根据胡克定律，金属丝的杨氏弹性模量， L是一个微小长度变化量，当金属丝直径为0.5毫米时， L约为10-5米。

实验中采用光杠杆镜尺法测量。

利用光杠杆镜尺法由几何原理可得，光杠杆的放大倍数为β=2D/b，一般D=1.5—2.0米，b=7.0厘米，所以放大倍数约为40倍。

通过在增加（减）砝码的同时测出标尺读数Xi和其他的长度量L、D、d、b，就能求得金属丝的杨氏弹性模量Y. 【实验内容】1.调整支架，使金属丝处于铅直位置2.调光杠杆和望远镜，使能在望远镜中看清标尺像，并无视差。

3.通过增减砝码，测出相应的标尺读数Xi′和Xi″（共加五个砝码），由Xi= Xi′/ Xi″，用逐差法求出?Xi。

重复一次。

4.测出L、D、d、b，重复六次，求出杨氏模量，【注意事项】1.仪器一经调好，测量开始，切勿碰撞移动仪器，否则要重新调节，老师检查数据前也不要破坏调节好的状态，否则一旦有错误，将难以查找原因或补作数据。

2.望远镜、光杠杆属精密器具，应细心使用操作。

避免打碎镜片，勿用手或他物触碰镜片。

3.调节旋钮前应先了解其用途，并预见到可能产生的后果或危险，不要盲目乱调，以免损坏仪器，调节旋钮时也不要过分用力，防止滑丝。

4．用螺旋测微计测量钢丝直径时，要端平测微计，避免钢丝弯曲，【数据处理】1.增减重量时钢丝伸缩量的记录数【思考题】1.在本实验中，为什么可以用不同精确度的量具测量多种长度量?为什么有些需要多次测量，有些单次测量就可以？2. 如何用十几个砝码即快又精确地测量出金属丝的平均伸长量，应该用什么方法来计算?3.光杠杆法可测微小长度变化，其主要是采用了光放大原理，放大率为β=2D/b 。
