XMT9007P可编程温湿度控制仪

XMT*-9000（常规PID）系列智能数显温度调节仪使用说明书一、概述ＸＭＴ*９０００系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊ＰＩＤ, 具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。

二、主要技术参数1、测量误差：±0.5F·S±1字，附加冷端补尝误差±1℃2、继电器输出触点容量：阻性负载220V /7A3、驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V4、驱动可控硅脉冲输出：幅度≥3V，宽度≥40us的移相或过零触发脉冲5、控制周期：继电器输出为2～120秒，其它为2秒6、工作电源：85V~242V,50Hz7、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合三、型号和规格常用输入信号及测控范围（特殊规格可另订货）传感器名称分度号测控范围镍铬－铜镍 E 0~700℃镍铬－镍硅 K 0~1300℃热电偶铂铑10%－铂 S 0~1600℃铁—铜镍 J 0～900℃铜电阻 CU50 -50.0~150.0℃热电阻铂电阻 PT100-199.0~200.0℃、-199.9~600.0℃四、仪表面板布置五、内部参数表序 号提示符名 称 说 明设定范围 出厂值 一级菜单 SP 控制点设定按▼▲键设定所需控制点的温度全范围随机1 AL1 报警12 AL2 报警2 只有一路报警时采用报警1，需上下限或上下偏差两路报警时才采用报警2作下限或下偏差报警，有报警输出时相应报警指示灯点亮全范围 随机3 SC传感器误差平移修正测量值有误差时可以通过此项值加或减修正, ±20.0 或±204 P 比例带 比例带= P×20, 其决定了系统比例增益的大小, P 越大, 比例的作用越小,过冲越小, 但太小会增加升温时间； 设置P=0，仪表转为二位式控制状态。

xmtk-9000使用说明书
一、PID参数的设备
1、当温度控制效果不够理想时，可以通过自整定来改变PID参数。

应注意当负载为多段串联加热方式(如挤出机械)其中某段进入自整定过程时，应尽量保持前后二段的温度不变，否则会影响自整定的效果。

2、PID参数的手动设置，P：为比例带(加热侧)，如过冲大可加大比例带。

如希望升温时间快些可减小比例带。

一般来说，系统的保温特性越好，P取值越小，如保温特性越差，P应取越大。

I:为积分时间，如温度波动较大，应加长积分时间，反之可减小积分时间。

一般来说系统滞后现象越严重，积分时间越长。

D;为微分时间，一般取(1/5--1/4)I。

二、设置位式调节仪表的切换差值
在纯位式控制方式时，必须有一个合适的切换差值(又称开关差
或不灵敏区)，切换差过小将导致交流接触器动作频繁而降低寿命，
切换差过大将导致被控值的波动变大。

在某些场合(如空调温度控制)，可利用切换差值的设置使被控值稳定在设置范围内，避免浪费。

在一般情况下，切换差值设定为全量程的。

三、怎样修正传感器引起的误差
在实际应用中，由于种种原因导致传感器不能安装于理想的测量
区，且传感器本身也带有一定的误差，此时仪表接收到的信号就不能反映正确值，这在某些情况下会导致用户的误会，或影响测控的真实性，为此对显示值进行修正有时是很有必要的您只要根据仪表设定程序，在参数设定层中，当上排主显示窗出现“SC”符号时即可按前述办法在下排显示窗修正设置值，完成后再按一下。

XMT系列智能数字显示控制仪表说明书一、概述（1）主要特点A、仪表采用宽范围（84—260VAC）输入的开关电源。

B、仪表采用先进的微电脑芯片技术，可靠的设计使抗干扰强，可靠性高。

C、仪表采用先进的数字校准技术，测量更精确，人性化操作界面，易学易用。

D、仪表具有通用输入，热点偶输入时有内部冷端补偿，电阻采用三线制接线。

（2）型号定义：1.结构形式：1:96*96;2:48*96;3:96*48;4:72*72;5:48*48;6:160*802.显示形式：S：单排显示；D：双排显示3.OUT输出形式：N：无； X：电流变送4.AL1输出形式：N：无；H：上限报警输出；L：下限报警输出5.AL2输出形式：N：无；H：上限报警输出；L：下限报警输出输出形式：N：无；H：上限报警输出；L：下限报警输出S：Rs485串口通讯7.AUX输出形式：N：无；24：24VDC配电输出8.输入形式：见下面输入信号定义（3）输入信号定义：二、技术规格：输入规格：见上表；精度等级：0.5级别；使用环境：0-50℃；相对湿度：≤85%；重量：≤1Kg；电源：交流220VAC。

三、面板说明及操作说明：注：以下参数是通过（6）、（7）、（8）、（9）按键进行修改；按（9）键可以进入到修改参数状态；（8）移位键控制闪烁位，即修改的位；（6）、（7）改变参数的大小。

四、操作说明：五、参数功能及设置：HiAL、LoAL、MiAL、dFHH、dFHL、dFLH、dFLL、dFMH、dFML、参数如上图所示分别表示报警值及偏差报警绝对值；Sn为输入的规格，一般用户选定后出厂时直接设置好；diP为小数点的位置，不影响测量精度，根据需要设置；在Sn大于25，即为线性输入信号时，diL、diH分别对应输入量程的下限与上限，同时是变送的下限与上限（Sn<25变送时数值为实际的10倍）；Sc为输入平移修正值，当传感器输入有偏差时，可以通过修正Sc调整；dL为数字滤波，在显示值得不波动或很小的情况下尽可能减小dL，以增加响应速度；His、Los、Mis为报警形式设置，其中0表示无报警，1表示为上限报警，2表示为下限报警；Loc为参数锁，当Loc 不是111时，现场参数将被锁定。

XMT*系列使用说明书本公司专业生产姚仪牌（CJ）温度控制仪表，在国内外工业温控控制中享誉悠久，是温度仪表行业大型企业之一。

工厂占地6000平方米，拥有两幢五层大楼，生产场所10000平方米；专业生产所有温度、湿度显示及控制仪表，承接家用电器控制板及工业设备控制板的软硬件设计、制作；公司凭借雄厚的技术力量，先进的生产设备，现代化管理模式作保证，生产出的产品质量可靠，性价比高，公司拥有IS9001：2000(CNAB015-Q:15/03Q5439R10)国际质量体系认证及CMC（浙制02810232）计量许可证，并严格按照质量体系生产及服务。

主要产品有万能输入型智能温度控制仪表（XMT808），具有计算机通讯接口及界面。

可编程智能工业控制仪、记录仪，温湿度控制一般（XMT9007）整套，电压调整器（ZK-1、K-3）各类温度传感器，时间继电器，液晶显示仪表等；产品品种多，规格全，直接销往国内及国际市场，广泛应用于塑料、包装、食品、印刷、家电等机械行业和轻纺、化工、印染、烟草、烘箱、空调、制冷等领域。

余姚长江温度仪表厂贯彻质量第一、用户至上的精神，重视产品的可靠性设计，更致力于产品可靠性的实现，产品质量实行三包，并对用户实行跟踪服务。

我们的企业宗旨是“以质量求生存，以微利占市场”。

一、概述XMT*系列数字仪表为三位或四位数码管显示，并应用了独特的抗干扰技术，具有精度高、可靠性好、抗震性强、安装方便，并有二位式、三位式、上下限位差、时间比例、可控硅连续调节式、位式PID、PID连续调节等多种控制方式、根据需要还可增加超温报警功能，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉烘箱等轻、重工业部门用作温度测量和自动控制。

配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。

二、技术性能1、显示方法：LED数码管直接显示被测值2、显示误差：≤1.0%FS±1字3、设定点偏差：≤1.0%FS4、热电偶冷端补偿：0～50℃内误差＜2℃5、时间比例调节：比例带1%～3%，周期：30S±10S6、输出触点容量：交流220V3A（阻性负载）7、工作电源：90VAC－242VAC，50HZ/60HZ8、功耗小于3W9、工作环境：温度0～50℃,相对湿度＜85%RH的无腐蚀性气体场合10、重量：约0.6KG三、安装：仪表外形尺寸仪表型号外型寸（宽ⅹ长ⅹ高）智能外型寸（宽ⅹ长ⅹ高）开孔尺寸（宽ⅹ高）XMTT(Z)A96×96×15096×96×11092×92XMTT(Z)B60×120×15060×120×11056×156XMTT(Z)D72×72×11072×72×15068×68XMTT(Z)E48×96×11048×96×11044×92XMTT(Z)F96×48×11096×48×11092×44XMTT(Z)G48×48×10048×48×10044×44XMTT(Z)S80×160×15080×160×11076×156仪表安装至粗腰在安装屏上按开孔尺寸开一小孔后，把仪表塞入孔内，把附来的安装板分别装入仪表上下或左右安装口，再把安装螺丝钉紧固即可，注意螺丝不可旋得过紧，以免损坏壳体。

XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。

技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。

这是仪表的标准显示方式。

（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。

（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。

定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。

当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。

此时可用按住减键3秒钟重新启动一个定时周期。

只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。

一个定时周期结束后,由BL参数决定第二报警继电器的动作。

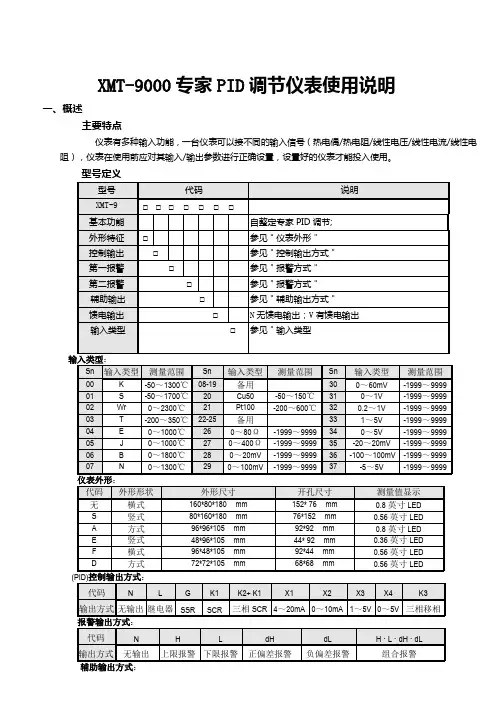

XMT-9000专家PID调节仪表使用说明一、概述主要特点仪表有多种输入功能，一台仪表可以接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻），仪表在使用前应对其输入/输出参数进行正确设置，设置好的仪表才能投入使用。

二、技术规格输入规格热电偶：K 、S 、Wr 、E 、J 、T 、B 、N 热电阻：Pt100、Cu50电 压：0-20mV …… 0-1V →输入阻抗≥5M Ω, 0-5V →输入阻抗≥100k Ω 电 流：0-10mA 、4-20mA 、0-20mA 等→输入电阻≤250Ω 测量范围：-1999 ～ +9999 测量精度：0.5级(±0.5%FS )报警输出：可选择上限、下限、正偏差、负偏差或组合。

继电器触点容量220VAC/1A 或24VDC/1A 控制方式：专家PID 算法，包含模糊控制及自整定参数PID 控制。

控制输出：1、SSR 驱动电压：DC12V/30mA2、单相/三相SCR 过零、移相触发：可触发5～500A 的双向可控硅（或单硅反并联模块）3、线性电流：0～22mA 之间任意设置（输出电压≥11V ）4、继电器触点1A 。

温度补偿：0～50℃数字式温度自动补偿使用环境：环境温度：0～50℃，相对湿度：≤85%，避免强腐蚀气体 电 源：开关电源：AC85～265V （50Hz/60Hz ）, 功耗：≤4Ｗ三、面板说明及操作说明 (一)面板说明图1：XMT-9000仪表面板图（以XMT-9000仪为例） OUT —输出指示灯 SET —设定键 RUN —手动指示灯 < —移位键 ALM1—ALM1报警灯 ∧ —增位键(STOP) ALM2—ALM2报警灯 ∨—减位键RUN/HOLD) ER —错误状态指示灯 PV —测量值显示窗口 OK —正常状态指示灯 SV —设定值显示窗口(二)操作说明1. 上电过程参看图1，仪表上电后自检，随后，进入自动测量控制状态，上排PV 窗显示测量值，下排SV 窗显示设定值，如果SV 窗显示orAL ，则表示输入超过量程（或传感器开路）。

XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。

1.11.21.31.4采样周期：3次/sec，按需可达到8次/sec1.5报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6报警输出：继电器触点AC250V3A（阻性负载）1.7控制方式：模糊PID控制、位式控制1.8控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A600V移相触发脉冲:光偶可控硅输出1A600V1.91.101.11XMTS：160×80E：96×48F：48×96A：96×96G：48×48D：72×72空：80×160 ②主控控制方式0二位式2三位式3位式PID4PID继电器输出5PID固态继电器输出6PID移相可控硅触发7PID89PID12367过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR ④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431K0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。

（1（2②设定值（SV）显示器（橙色）·显示设定值（SV）·显示参数内容·测量回路异常表示③指示灯·自整定指示灯（AT）（绿）工作输出时闪烁。

·控制输出指示灯（OUT1OUT2）（绿）OUT1：控制工作输出时亮·报警输出指示灯（ALM1ALM2）（红）ALM1：第一报警输出时点亮。

ALM2：第二报警输出时点亮·SV·3秒。

A/M)·在参数设定状态下，作减数键⑦加数键（▼）·在参数设定状态下，作加数键五各模式详细功能AH上限报警设定范围-1999~+9999上限报警设定值出厂值10AL下限报警设定范围-1999~+9999下限报警设定值出厂值10I积分时间设定范围0～999秒设定为0时成PD控制设定积分时间,以解除比例控制DT制冷PIDdPuHY P=0)出厂值Pu-b接线注意⑴热电偶输入，应使用对应的补偿导线。

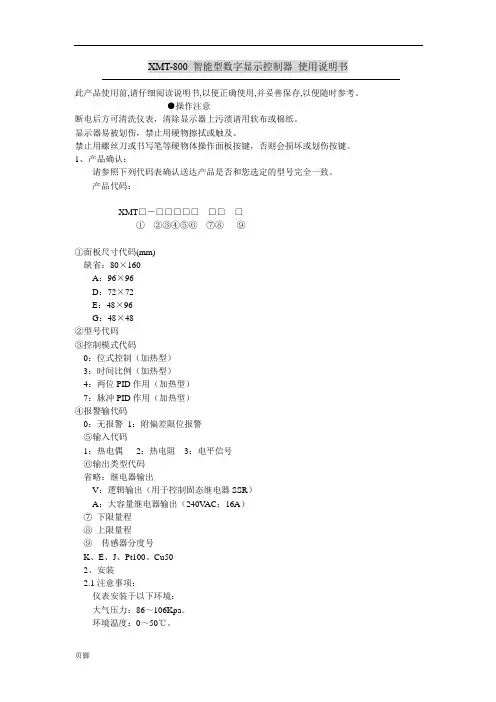

XMT-800 智能型数字显示控制器使用说明书此产品使用前,请仔细阅读说明书,以便正确使用,并妥善保存,以便随时参考。

●操作注意断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

1、产品确认：请参照下列代码表确认送达产品是否和您选定的型号完全一致。

产品代码：XMT□－□□□□□□□□①②③④⑤⑥⑦⑧⑨①面板尺寸代码(mm)缺省：80×160A：96×96D：72×72E：48×96G：48×48②型号代码③控制模式代码0：位式控制（加热型）3：时间比例（加热型）4：两位PID作用（加热型）7：脉冲PID作用（加热型）④报警输代码0：无报警1：附偏差限位报警⑤输入代码1：热电偶2：热电阻3：电平信号⑥输出类型代码省略：继电器输出V：逻辑输出（用于控制固态继电器SSR）A：大容量继电器输出（240V AC；16A）⑦下限量程⑧上限量程⑨传感器分度号K、E、J、Pt100、Cu502、安装2.1注意事项：仪表安装于以下环境：大气压力：86～106Kpa。

环境温度：0～50℃。

相对湿度：45---85RH%。

安装时应注意以下情况：环境温度的急剧变化引起的结露。

腐蚀性、易燃气体。

直接震动或冲击主体结构。

水、油、化学品、烟雾或蒸汽污染。

过多的灰尘、盐份或金属粉末。

空调可吹。

的直射。

热辐射积聚之处。

2.2安装过程⑴按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。

多个仪表安装时，左右两孔间的距离应大于25mm; 上下两孔间的距离应大于30mm 。

⑵将仪表嵌入盘面开孔。

⑶在仪表安装槽插入安装支架。

⑷推紧安装支架，使仪表与盘面结合牢固，收紧螺丝。

2.3尺寸： 外形与盘面开孔尺寸表： 单位：mm2.4主要技术性能：1）测量精度：＜0.5FS%±1dig 。
