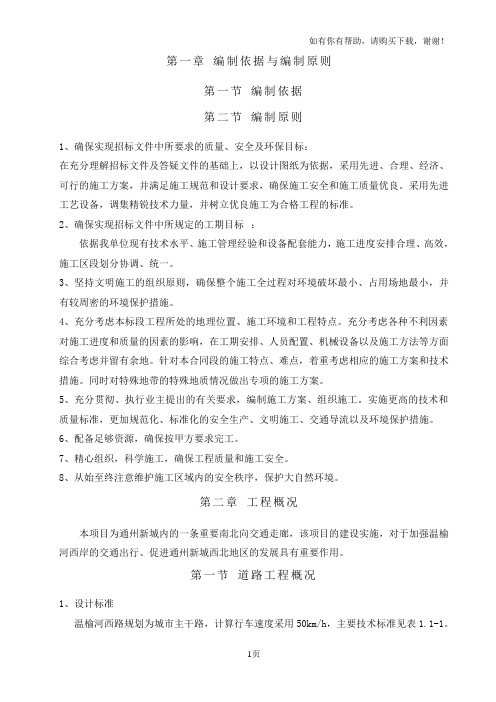

第一章编制依据与编制原则第一节编制依据第二节编制原则1、确保实现招标文件中所要求的质量、安全及环保目标：在充分理解招标文件及答疑文件的基础上，以设计图纸为依据，采用先进、合理、经济、可行的施工方案，并满足施工规范和设计要求，确保施工安全和施工质量优良。
采用先进工艺设备，调集精锐技术力量，并树立优良施工为合格工程的标准。
2、确保实现招标文件中所规定的工期目标：依据我单位现有技术水平、施工管理经验和设备配套能力，施工进度安排合理、高效，施工区段划分协调、统一。
3、坚持文明施工的组织原则，确保整个施工全过程对环境破坏最小、占用场地最小，并有较周密的环境保护措施。
4、充分考虑本标段工程所处的地理位置、施工环境和工程特点。
充分考虑各种不利因素对施工进度和质量的因素的影响，在工期安排、人员配置、机械设备以及施工方法等方面综合考虑并留有余地。
针对本合同段的施工特点、难点，着重考虑相应的施工方案和技术措施。
同时对特殊地带的特殊地质情况做出专项的施工方案。
5、充分贯彻、执行业主提出的有关要求，编制施工方案、组织施工。
实施更高的技术和质量标准，更加规范化、标准化的安全生产、文明施工、交通导流以及环境保护措施。
6、配备足够资源，确保按甲方要求完工。
7、精心组织，科学施工，确保工程质量和施工安全。
8、从始至终注意维护施工区域内的安全秩序，保护大自然环境。
第二章工程概况本项目为通州新城内的一条重要南北向交通走廊，该项目的建设实施，对于加强温榆河西岸的交通出行、促进通州新城西北地区的发展具有重要作用。
第一节道路工程概况1、设计标准温榆河西路规划为城市主干路，计算行车速度采用50km/h，主要技术标准见表1.1-1。
2、道路纵断面纵断面设计，主要参考现况道路标高、两侧地面高程，坝河规划洪水。
主要控制因素有：（1）、朝阳北路与温榆河西滨河路相交路口处朝阳北路设计高程。
此处高程由北京国道通公路设计院提供，具体25.279米。
（2）、因本项目坝河桥离潞苑北大街跨坝河桥较近，约270米，且温榆河西路上跨坝河处没有水位资料，因此参考潞苑北大街跨坝河处水力条件，计算得出温榆河西路处坝河50年一遇水为23.4米，并加上1米保护高，作为桥梁梁底控制标高，为24.4米。

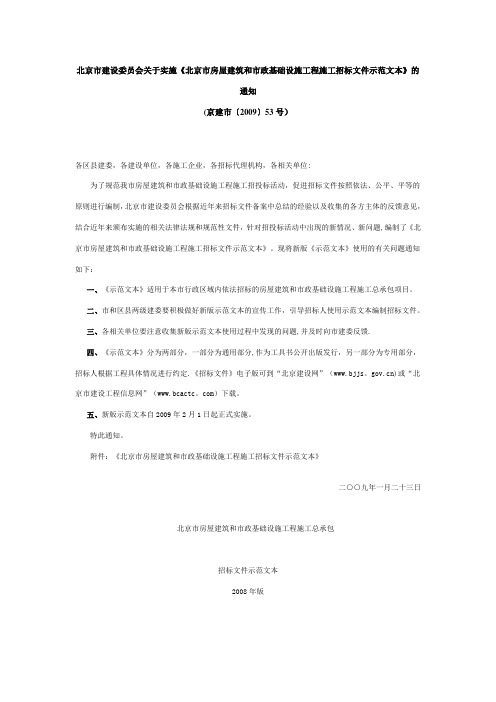

北京市建设委员会关于实施《北京市房屋建筑和市政基础设施工程施工招标文件示范文本》的通知(京建市〔2009〕53号）各区县建委，各建设单位，各施工企业，各招标代理机构，各相关单位:为了规范我市房屋建筑和市政基础设施工程施工招投标活动，促进招标文件按照依法、公平、平等的原则进行编制，北京市建设委员会根据近年来招标文件备案中总结的经验以及收集的各方主体的反馈意见，结合近年来颁布实施的相关法律法规和规范性文件，针对招投标活动中出现的新情况、新问题,编制了《北京市房屋建筑和市政基础设施工程施工招标文件示范文本》。
现将新版《示范文本》使用的有关问题通知如下：一、《示范文本》适用于本市行政区域内依法招标的房屋建筑和市政基础设施工程施工总承包项目。
二、市和区县两级建委要积极做好新版示范文本的宣传工作，引导招标人使用示范文本编制招标文件。
三、各相关单位要注意收集新版示范文本使用过程中发现的问题,并及时向市建委反馈.四、《示范文本》分为两部分，一部分为通用部分,作为工具书公开出版发行，另一部分为专用部分，招标人根据工程具体情况进行约定.《招标文件》电子版可到“北京建设网”（www.bjjs。
)或“北京市建设工程信息网”（www.bcactc。
com）下载。
五、新版示范文本自2009年2月1日起正式实施。
特此通知。
附件：《北京市房屋建筑和市政基础设施工程施工招标文件示范文本》二○○九年一月二十三日北京市房屋建筑和市政基础设施工程施工总承包招标文件示范文本2008年版北京市建设委员会二○○八年十二月编制说明一、编制《北京市房屋建筑和市政基础设施工程施工总承包招标文件示范文本》的目的招标文件是招投标活动中对招标人和投标人具有约束力的重要文件，是招投标活动的章程,并将作为招标人和中标人签订合同的基础性文件。
因此,招标文件质量直接关系到招投标活动是否规范、是否会引起投标人或其他利害关系人的异议或投诉,进而关系到合同能否全面履行等诸多问题，完整、严谨和规范的招标文件对于保证招投标活动的规范有序、质量和效率，以及合同的全面履行具有重要意义。

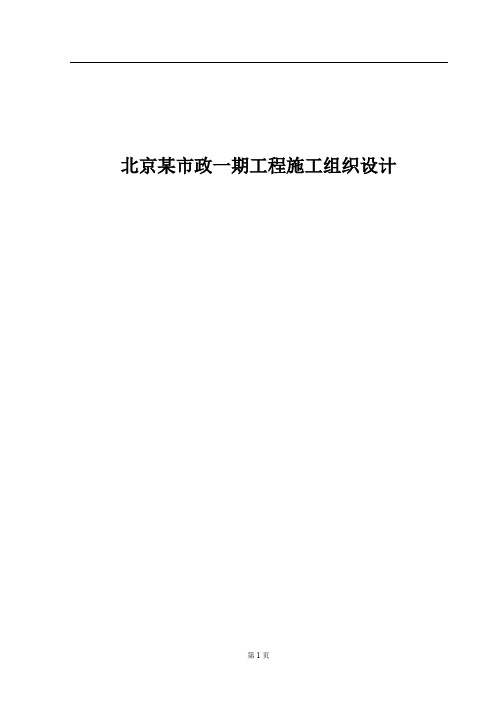

北京某市政一期工程施工组织设计目录一、编制依据 (6)二、工程概况 (8)2.1工程简介 (8)2.2分项工程设计概况 (8)2.3施工环境及现场条件 (10)2.4工程特点、重点及热点 (10)三、施工管理目标概述 (12)3.1质量目标 (12)3.2工期目标 (12)3.3安全目标 (12)3.4文明施工 (12)3.5承接本项目的优势 (12)四、施工部署 (14)4.1部署原则 (14)4.2项目部组织机构 (14)4.3项目部质量管理组织机构 (17)4.4工程协调组织 (19)4.5施工总平面布置 (19)4.6施工顺序及流水段划分 (19)4.7施工进度计划安排 (20)4.8劳动力安排 (20)五、施工准备 (21)5.1施工技术准备 (21)5.2施工准备 (23)5.3施工过程中的通讯联络 (27)5.4机械、材料准备 (27)5.5文明施工准备 (28)5.6安全生产准备 (29)5.7施工人员准备 (29)六、主要项目施工方法 (30)6.1测量放线工作 (30)6.2雨水管线工程 (31)6.4给水管线工程 (42)6.5中水管线 (46)6.6 压力废水管线 (46)6.7热力工程 (46)6.8电力管道工程 (50)6.6道路工程 (52)七、质量保证措施 (66)7.1质量目标 (66)7.2质量方针 (66)7.3质量保证体系 (66)7.4质量领导小组 (68)7.5质量保证体系重点 (72)7.6质量目标设计 (73)7.7质量保证措施 (79)八、施工进度计划保证措施 (83)8.1保证进度的主要措施 (83)8.2工期的保证措施 (84)8.3施工进度计划保证措施 (87)九、材料及成品保护措施 (89)十、技术节约措施 (90)十一、资料管理措施 (92)十二、安全、文明施工及环保措施 (95)12.1安全管理目标 (95)12.2文明施工及环保管理目标 (95)12.3安全保证体系 (95)12.4安全施工 (96)12.5消防保卫措施 (98)12.6施工用电安全管理 (99)12.7施工机械安全管理 (100)12.8沟槽支撑设计 (101)12.9环境保护管理措施 (102)十三、与业主、监理、分包等相关单位配合 (106)13.1与业主的配合措施 (106)13.2与监理和设计人的配合措施 (106)13.3与相关分包单位的配合措施 (106)13.4报审施工方案 (107)十四、现场管理措施 (108)14.1材料管理措施 (108)14.2机械管理措施 (108)14.3施工组织措施 (108)14.4技术保证措施 (109)十五、售后服务及承诺 (111)15.1售后服务 (111)15.2工程交付 (112)15.3工程回访 (112)15.4工程服务及保修 (113)一、编制依据1.某楼市政一期工程招标文件2.某楼设备外线总平面施图（设施Z-13）3.某楼电气外线图（电施总24）4.某楼市政一期工程补充招标答疑文件5.给水排水管道工程工程施工及验收规范（GB50268-97）6.北京市给水与排水工程施工安全规程（DBJ01-88-2005）7.埋地硬聚氯乙烯排水管道工程技术规程(CECS164-2004)8.砌体工程施工验收规范(GB50203-98)9.北京市给水排水管道工程施工技术规程（DBJ-47-2000）10.北京市城市道路工程施工技术规程（DBJ01-45-2000）11.沥青路面施工及验收规范（GB50092-2000）12.市政工程施工资料管理规程（DBJ01-51-2003）13.城镇道路工程施工质量检验标准（DBJ01-11-2004）14.市政基础设施工程质量检验与验收统一标准（DBJ01-90-2004）15.城镇直埋供热管道工程技术规程（CJJ/T81198）16.城镇供热管网工程施工及验收规范（CJJ28-2004）17.工业金属管道工程施工及验收规范（GB50235-97）18.建筑设备安装通用图集（91SB3、91SB4、91SB9）19.高密度聚乙烯外保护管聚氨脂泡沫塑料预制直埋保温管（CJ/T114-2000）20.建筑法21.环境保护法。

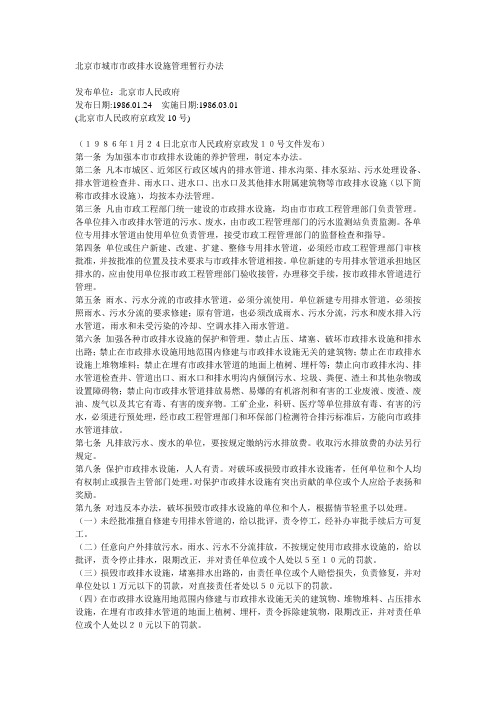

北京市城市市政排水设施管理暂行办法发布单位：北京市人民政府发布日期:1986.01.24 - 实施日期:1986.03.01(北京市人民政府京政发10号)（１９８６年１月２４日北京市人民政府京政发１０号文件发布）第一条为加强本市市政排水设施的养护管理，制定本办法。
第二条凡本市城区、近郊区行政区域内的排水管道、排水沟渠、排水泵站、污水处理设备、排水管道检查井、雨水口、进水口、出水口及其他排水附属建筑物等市政排水设施（以下简称市政排水设施），均按本办法管理。
第三条凡由市政工程部门统一建设的市政排水设施，均由市市政工程管理部门负责管理。
各单位排入市政排水管道的污水、废水，由市政工程管理部门的污水监测站负责监测。
各单位专用排水管道由使用单位负责管理，接受市政工程管理部门的监督检查和指导。
第四条单位或住户新建、改建、扩建、整修专用排水管道，必须经市政工程管理部门审核批准，并按批准的位置及技术要求与市政排水管道相接。
单位新建的专用排水管道承担地区排水的，应由使用单位报市政工程管理部门验收接管，办理移交手续，按市政排水管道进行管理。
第五条雨水、污水分流的市政排水管道，必须分流使用。
单位新建专用排水管道，必须按照雨水、污水分流的要求修建；原有管道，也必须改成雨水、污水分流，污水和废水排入污水管道，雨水和未受污染的冷却、空调水排入雨水管道。
第六条加强各种市政排水设施的保护和管理。
禁止占压、堵塞、破坏市政排水设施和排水出路；禁止在市政排水设施用地范围内修建与市政排水设施无关的建筑物；禁止在市政排水设施上堆物堆料；禁止在埋有市政排水管道的地面上植树、埋杆等；禁止向市政排水沟、排水管道检查井、管道出口、雨水口和排水明沟内倾倒污水、垃圾、粪便、渣土和其他杂物或设置障碍物；禁止向市政排水管道排放易燃、易爆的有机溶剂和有害的工业废液、废渣、废油、废气以及其它有毒、有害的废弃物。
工矿企业，科研、医疗等单位排放有毒、有害的污水，必须进行预处理，经市政工程管理部门和环保部门检测符合排污标准后，方能向市政排水管道排放。
市政工程施工招标文件范本一、招标公告1.1 招标条件本工程已由相关部门批准建设，项目业主为XXX市政工程有限责任公司，建设资金来自政府投资，项目已具备招标条件。
现对该项目的施工进行公开招标。
1.2 项目概况与招标范围本项目位于XX市，主要包括道路工程、桥梁工程、排水工程、照明工程等。
本次招标范围为XX路道路工程施工，包括但不限于：道路基层处理、沥青混凝土路面铺设、交通标志标线、排水设施、照明设施等。
二、投标人资格要求2.1 投标人应具备独立法人资格，具备市政公用工程施工总承包叁级及以上资质，具备有效的安全生产许可证。
2.2 投标人拟派项目经理应具备市政公用工程专业贰级及以上注册建造师资格，具备有效的安全生产考核合格证书，且未担任其他在施建设工程项目的项目经理。
2.3 投标人近三年内具有类似项目施工经验，并在人员、设备、资金等方面具有相应的施工能力。
2.4 投标人应具有良好的财务状况和信誉，无不良记录。
三、招标文件的获取3.1 凡有意参加投标者，请于报名时间内携带企业法人营业执照副本、资质证书、安全生产许可证、组织机构代码证、税务登记证、法人授权委托书、项目经理证等原件及复印件一套，到招标代理机构进行报名。
3.2 报名时间：XX年XX月XX日至XX年XX月XX日，每天上午9:00至12:00，下午14:00至17:00。
3.3 招标文件每套售价XX元，售后不退。
四、投标文件的递交4.1 投标文件递交的截止时间（投标截止时间）为XX年XX月XX日XX时XX分，地点为XX市公共资源交易中心。
4.2 逾期送达的或者未送达指定地点的投标文件，招标人不予受理。
五、发布公告的媒介本次招标公告同时在XX省建设工程招标投标管理网和XX市公共资源交易网发布。
六、联系方式招标人：XXX市政工程有限责任公司地址：XX市XX区XX路XX号联系人：XXX电话：XXX-XXXXXXX邮箱：***********招标代理机构：XXX建设工程招标代理有限责任公司地址：XX市XX区XX路XX号联系人：XXX电话：XXX-XXXXXXX邮箱：***********监督机构：XXX建设工程质量安全监督站地址：XX市XX区XX路XX号联系人：XXX电话：XXX-XXXXXXX附件：招标文件及相关资料注：本招标文件仅供参考，具体内容以招标文件为准。
施工方案1.工程概况1.1编制依据1.1.1**道路工程投标邀请书1.1.2**道路工程招标文件1.1.3**道路工程招标图纸1.1.4**道路工程施工招标文件补遗书1.1.5本工程涉及的技术、安全、质量验收等方面的北京市、国家和交通部制定的规范、标准、法规文件等。
1.1.6类似道路及市内综合市政工程施工经验及我单位的设备、物资资源和经济技术实力。
1.2编制原则1.2.1在充分理解招标文件的基础上，以设计图纸为主导，制定先进、合理、经济、可行的施工方案。
1.2.2整个施工全过程要对环境破坏最小、占用场地最少，并有较周密的环境保护措施。
1.2.3施工工艺与施工规范及设计要求相符，并达到完善先进。
1.2.4施工进度安排合理、高效，施工区段划分协调、统一。
1.2.5采用先进的施工设备和施工技术，确保质量和工期目标。
1.3工程简介*工程主要包括景观路与成府路、**路相交处的预埋隧道、雨水管线、污水管线、给水管线、中水管线、燃气管线、道路及其附属工程。
本工程业主为本工程设计单位为本工程计划开工日期计划完工日期1.3.1主要工程数量桥梁工程成府路预埋隧道1座其中框架混凝土C30 4270m3墩柱（D=1.0m）55m3APP防水层（3 mm）1540m2 **路预埋隧道1座其中框架混凝土C30 4270m3墩柱（D=1.0m）55m3APP防水层（3 mm）1540m2道路工程路基挖方28465m3路基填方14406m3主路面层沥青混凝土AC-16Ⅰ（5cm）31200m2主路底面层沥青混凝土AC-25Ⅰ（6cm）31200m2主路石灰粉煤灰砂砾上基层（15cm）33886m2主路石灰粉煤灰砂砾下基层（15cm）33886m2主路石灰粉煤灰砂砾底基层（15cm）33886m2非机动车道面层绿色沥青混凝土AC-13Ⅰ（3cm）5350m2非机动车道底面层沥青混凝土AC-20Ⅰ（5cm）5350m2非机动车道石灰粉煤灰砂砾基层（18cm）5962m2非机动车道石灰粉煤灰砂砾底基层（18cm）5962m2混凝土彩色方砖步道（25×25×5cm）5350m2剁斧花岗岩平缘石（49.5×24.5×15cm）7068m机切花岗岩立缘石（15×35×49.5cm）3534m机切花岗岩立缘石（15×30×49.5cm）3534m机切花岗岩立缘石（10×20×49.5cm）7068m 雨水工程雨水口支管D=300 650m D=400 320m 钢筋混凝土承插口管D=700 260m D=800 74mD=900 124mD=1000 425mD=1200 557mD=1400 426mD=1600 276m砖砌盖板雨水方沟（2000×1600）414m单篦雨水口30座双篦雨水口74座污水工程混凝土管D=400 115mD=500 1098mD=600 111mD=1050 557m检查井45座燃气工程DN219×8 1760m 给水工程球墨铸铁管（DN600）1776m 中水工程球墨铸铁管（DN400）1820m球墨铸铁管（DN200）280m球墨铸铁管（DN100）260m 1.3.2主要设计标准1）道路等级：城市次干道，计算行车速度V=40km/h2）荷载：路面设计年限为15年，BZZ-100标准轴载计算3）预埋隧道设计荷载城A级；地震烈度8度；隧道内净空≥4.5m 1.3.3纵、横断面设计1）本工程道路最大纵坡在****路之间，为0.48%。
千里马招标网江西省房屋建筑和市政基础设施工程施工招标招标文件招标项目：新干县国道沂江河至湄湘河段雨污水管网清淤、检测工程招标人：江西淦盛投资有限责任公司（章）法定代表人：徐武军（章）联系人：杨春生电话编制时间：年月江西省建设工程招标投标办公室制投标须知第一节前附表第二节综合说明一、总则（一）招标内容及基本要求本次雨污管网清淤、检测规模及范围为：、本次需要清淤检测的雨污水管道管径及数量统计表：、工作内容和要求①对污水管网进行疏通清淤。
②采用电视（CCTV）视频检测技术，{详见《城镇排水管道检测与评估技术规程》CJJ—第四项}，对要求范围的污水管网进行结构性检测，主要是检查管道构造的完好程度和管道内部状况；查明排水管道内部的结构性缺陷（如管道破裂、塌陷、变形、错位或者脱节等）和功能性缺陷（如淤积、结垢、异物、垃圾、树根等），具体要求按相关技术规定。
③依据《城镇排水管道检测与评估技术规程》CJJ—编制检测报告。
、依据的标准及规范①《城镇排水管道检测与评估技术规程》CJJ-②《城镇排水管渠与泵站运行、维护及安全技术规程》( CJJ-)③《城市地下管线探测技术规程》(CJJ -)。
、要求的施工工艺流程管道施工流程图（二）项目技术要求、管网封堵、降水及清淤技术要求）、管道封堵的技术要求据规程对CCTV检测的技术要求“电视检测不应带水作业，当现场条件不能满足时，应采取降低水位措施，使管道内水深不大于管道直径的%”，为达到检测技术要求的标准，检测前必须对管道进行封堵工作：（）封堵管道必须经排水管理部门批准；封堵前应做好临时排水措施；（）封堵管道应先封堵上游管口，再封堵下游管口；拆除封堵时，应先拆下游管堵，再拆上游管堵；（)封堵管道可采用充气管塞、机械管塞、木塞、止水板、黏土麻袋或墙体等方式，选用封堵方法及适用范围应符合下表的规定：注：表中“√”标识适用（）使用充气管塞封堵管道应符合下列规定：）必须使用合格的充气管塞；）管塞所承受的水压不得大于该管塞的最大允许压力；）安放管塞的部位不得留有石子等杂物；）应按规定的压力充气，在使用期间必须有专人每天检查气压状况，发现低于规定气压时必须及时补气；）应按规定做好防滑动支撑措施；）拆除管塞时应缓慢放气，并在下游安放拦截设备；）放气时，井下操作人员不得在井内停留。
北清路二期（北安河路至上庄路）道路工程（K5+950—K7+700）施工组织设计文字说明第一章、编制依据1.1《沥青路面施工及验收规范》GB50092—961.2《公路路面基层施工技术规范》JTJ034—931.3《公路沥青路面施工技术规范》JTJ032—941.4《公路路基施工技术规范》JTJ033—951.5《公路桥涵施工技术规范》JTJ041—891.6《公路改性沥青路面施工技术规范》JTJ036—981.7《给水排水管道工程施工及验收规范》GB50268—971.8《砌体工程施工及验收规范》GB50203—981.9《混凝土工程施工及验收规范》GB50204—971.10《北京市城市道路工程施工技术规程》DBJ01—45—20001.11《北京市城市给排水工程施工技术规程》DBJ01—47—20001.12《市政道路工程质量检验标准》DBJ01—11—951.13《市政道路工程质量评定标准》DBJ01—22—951.14《市政桥梁工程质量检验标准》DBJ01—12—951.15《市政桥梁工程质量评定标准》DBJ01—23—951.16《市政排水管渠工程质量检验标准》DBJ01—13—951.17《市政排水管渠工程质量评定标准》DBJ01—24—951.18《市政排水管渠工程质量评定标准》DBJ01—13—951.19《市政工程施工手册》共三卷1.20《钢筋焊接及验收规范》JGJ118—961.21《工程测量规范》GB50026—931.22《排水管道通用图集》PT01—PT101.23现场情况调查1.24设计图纸第二章、工程概况2.1、概述为完善城市路网和城市基础设施建设，加快中关村科技园区发展区的开发，并为其吸引投资创造必要的市政条件，市政府决定修建北清路。
北清路地处海淀区及昌平区境内，位于海淀区后山中关村科技园区发展区内。
规划西起北安河乡，东至八达岭高速公路辛庄桥（小牛房立交），全长16.1km，红线宽70m。
市政工程招标文件市政工程招标文件一、项目背景市政工程是指为城市提供基本建设和公共服务所需的各类工程项目，包括道路、桥梁、污水处理、排水系统、供水系统等。
为了保障市政工程项目的质量和公平竞争，本市政工程项目招标文件将根据相关法律法规和规定，对项目的招标条件、标书的编制要求等进行规范和说明。
二、招标范围本次招标范围为我市市政工程项目中的道路改造工程，涉及道路拓宽、路面修复、交通设施建设等。
具体工程项目名称、位置和规模详见附件1。
三、招标条件根据相关法律法规和规定，参与本次市政工程项目的招标需要满足以下条件和要求：1. 具备独立法人资格的企业或单位；2. 具备近三年道路工程施工经验，并有相应的施工人员和技术力量；3. 具备施工许可证和安全生产等相关资质；4. 有良好的信誉和经济实力，能够按时履行合同义务；5. 未在近三年内发生重大质量事故或违法违规行为；6. 其他根据具体工程需要的条件。
四、招标文件的准备1. 招标文件包括投标须知、招标公告、招标标书、技术要求、投标报价表等，详见附件2；2. 招标文件应按照规定的格式和要求进行编制；3. 招标文件应明确工程的基本信息、技术要求、投标人资格要求、标书编写和递交的截止时间等。
五、招标流程1. 发布招标公告，公告内容包括工程项目的基本信息、招标范围、招标条件、文件准备情况等；2. 报名资格审查，对报名的投标人进行资格审查，确定具备资格的投标人；3. 领取招标文件，具备资格的投标人前往指定地点领取招标文件；4. 报名投标，根据招标文件的要求编写标书，并在截止时间前递交；5. 开标评标，按照规定的时间和程序开标，并评审投标人的标书；6. 中标确定，按照评标结果确定中标人，并公示中标结果；7. 中标合同签订，与中标人签订合同，并约定工程开工和竣工时间；8. 工程施工，按照合同的要求完成工程项目。
六、投标询问如对招标文件及相关内容有疑问，可通过以下方式进行咨询：联系人：XX-X请在咨询时提供相关工程项目的名称和编号，以便我们能够更好地为您解答疑问。
北清路二期道路市政工程施组(K5施工组织设计文字讲明编制依据1.1《沥青路面施工及验收规范》GB50092—961.2《公路路面基层施工技术规范》JTJ034—931.3《公路沥青路面施工技术规范》JTJ032—94 1.4《公路路基施工技术规范》JTJ033—95 1.5《公路桥涵施工技术规范》JTJ041—89 1.6《公路改性沥青路面施工技术规范》JTJ036—98 1.7《给水排水管道工程施工及验收规范》GB50268—97 1.8《砌体工程施工及验收规范》GB50203—98 1.9《混凝土工程施工及验收规范》GB50204—97 1.10《北京市都市道路工程施工技术规程》DBJ01—45—2000 1.11《北京市都市给排水工程施工技术规程》DBJ01—47—2000 1.12《市政道路工程质量检验标准》DBJ01—11—95 1.13《市政道路工程质量评定标准》DBJ01—22—95 1.14《市政桥梁工程质量检验标准》DBJ01—12—95 1.15《市政桥梁工程质量评定标准》DBJ01—23—95 1.16《市政排水管渠工程质量检验标准》DBJ01—13—95 1.17《市政排水管渠工程质量评定标准》DBJ01—24—95 1.18《市政排水管渠工程质量评定标准》DBJ01—13—95 1.19《市政工程施工手册》共三卷1.20《钢筋焊接及验收规范》JGJ118—96 1.21《工程测量规范》GB50026—93 1.22《排水管道通用图集》PT01—PT101.23现场情形调查1.24设计图纸第二章、工程概况2.1、概述为完善都市路网和都市基础设施建设，加快中关村科技园区进展区的开发，并为其吸引投资制造必要的市政条件，市政府决定修建北清路。
北清路地处海淀区及昌平区境内，位于海淀区后山中关村科技园区进展区内。
规划西起北安河乡，东至八达岭高速公路辛庄桥（小牛房立交），全长16.1km,红线宽70m。
第一章编制依据与编制原则第一节编制依据第二节编制原则1、确保实现招标文件中所要求的质量、安全及环保目标：在充分理解招标文件及答疑文件的基础上，以设计图纸为依据，采用先进、合理、经济、可行的施工方案，并满足施工规范和设计要求，确保施工安全和施工质量优良。
采用先进工艺设备，调集精锐技术力量，并树立优良施工为合格工程的标准。
2、确保实现招标文件中所规定的工期目标：依据我单位现有技术水平、施工管理经验和设备配套能力，施工进度安排合理、高效，施工区段划分协调、统一。
3、坚持文明施工的组织原则，确保整个施工全过程对环境破坏最小、占用场地最小，并有较周密的环境保护措施。
4、充分考虑本标段工程所处的地理位置、施工环境和工程特点。
充分考虑各种不利因素对施工进度和质量的因素的影响，在工期安排、人员配置、机械设备以及施工方法等方面综合考虑并留有余地。
针对本合同段的施工特点、难点，着重考虑相应的施工方案和技术措施。
同时对特殊地带的特殊地质情况做出专项的施工方案。
5、充分贯彻、执行业主提出的有关要求，编制施工方案、组织施工。
实施更高的技术和质量标准，更加规范化、标准化的安全生产、文明施工、交通导流以及环境保护措施。
6、配备足够资源，确保按甲方要求完工。
7、精心组织，科学施工，确保工程质量和施工安全。
8、从始至终注意维护施工区域内的安全秩序，保护大自然环境。
第二章工程概况本项目为通州新城内的一条重要南北向交通走廊，该项目的建设实施，对于加强温榆河西岸的交通出行、促进通州新城西北地区的发展具有重要作用。
第一节道路工程概况1、设计标准温榆河西路规划为城市主干路，计算行车速度采用50km/h，主要技术标准见表1.1-1。
2、道路纵断面纵断面设计，主要参考现况道路标高、两侧地面高程，坝河规划洪水。
主要控制因素有：（1）、朝阳北路与温榆河西滨河路相交路口处朝阳北路设计高程。
此处高程由北京国道通公路设计院提供，具体25.279米。
（2）、因本项目坝河桥离潞苑北大街跨坝河桥较近，约270米，且温榆河西路上跨坝河处没有水位资料，因此参考潞苑北大街跨坝河处水力条件，计算得出温榆河西路处坝河50年一遇水为23.4米，并加上1米保护高，作为桥梁梁底控制标高，为24.4米。
（3）、路苑北大街与温榆河西路相交路口处潞苑北大街设计高程。
此处高程由北京国道通公路设计院提供，具体为26.851米。
（4）、考虑北马庄南路街上跨温榆河桥梁标高要求。
（5）、考虑相交规划道路与设计道路相接高程要求。
（6）、考虑排水要求及周边地块高程，道路整体标高按不低于小汤沟50年水位22.90米考虑。
道路最小纵坡0.3%，最大纵坡1.9%。
最大坡长504.74m，最大坡长141.38m，最小凸曲线半径2000m，最小凹曲线半径5000m。
3、道路横断面设计标准横断面设计标准横断面，为三幅路型式，机动车双向四车道，两侧设置非机动车道及人行道，横断面布置由西向东为：3米（人行道）+3米（非机动车道）+2米（机非分隔带）+16.5米（机动车道）+2米（机非分隔带）+3米（非机动车道）+3米（人行道）+7.5米（绿化）=40米。
路口渠划原则：温榆河西路与相交道路交叉口为丁字口的渠划1条进口车道，与相交道路交叉口为十字路口的渠划2条进口车道，渠划长度均为60米，渐变段长度为30米。
公交车站设置原则：公交车站设置在出口车道上，距路口距离应不小于50米，公交站台长30米。
渐变段宽度长15米。
人行道采用无障碍设计，无障碍设施需满足《城市道路和建筑物无障碍设计规范》（JGJ50-2001，J114-2001）之要求。
所有人行步道上均设置连续盲道，包括行进盲道和提示盲道。
所有路口（包括路段上的街坊路口）均设置为无障碍坡道，将人行步道设置为单面坡缘石坡道。
在距人行道外侧立缘石0.5米处设0.5m宽的盲道。
机动车道横坡为直线接抛物线型路拱，横坡度为1.5%，非机动车道横坡为一面坡，坡度亦为1.5%，人行道横坡为一面坡，横坡度为1%，向车行道一侧倾斜。
4、路面结构设计本工程采用沥青砼路面，设计年限15年，根据道路性质，结合结构计算，拟定路面结构组合如下：主路：细粒式改性沥青混凝土AC-13C 4㎝乳化沥青粘层中粒式沥青混凝土AC-20C 5㎝乳化沥青粘层粗粒式沥青混凝土AC-25C 7㎝乳化沥青稀浆封层 1㎝乳化沥青透层石灰粉煤灰砂砾基层 16㎝石灰粉煤灰砂砾基层 16㎝石灰粉煤灰砂砾底基层 18㎝总厚度：67㎝非机动车道：细粒式沥青混凝土AC-13C 4㎝乳化沥青稀浆封层 1㎝乳化沥青透层石灰粉煤灰砂砾基层 18㎝石灰粉煤灰砂砾底基层 18㎝总厚度： 41㎝人行道：透水性方砖面层 6㎝1：5干硬性水泥砂浆 2㎝C15无砂混凝土 15㎝粗砂垫层 5㎝总厚度： 28㎝主路面层沥青采用A级70号道路石油沥青；表面层石料为玄武岩碎石，改性沥青的改性剂为SBS。
稳定剂为木质素纤维（0.3%-0.4%）；中面层与底面层石料为石灰岩碎石；非机动车道面层沥青采用A级70号道路石油沥青，石料为石灰岩碎石；沥青面层之间设置粘层油，规格采用阳离子乳化沥青PC-3，用量为0.5升/平米。
在沥青路面基层与面层之间必须喷洒透层油，规格采用阳离子乳化沥青PC-2，用量为1.2升/平米，透入基层厚度不得小于5㎜。
浇洒透层沥青后，立即撒布石屑或粗砂，用量为3立方米/1000平米。
在透层油之上铺筑下封层，下封层采用阳离子乳化沥青BC-1作结合料，乳化沥青用量1千克/平米，S14（3～5㎜）石屑用量为7立方米/1000平米，厚度不宜小于6㎜，且做到完全密水。
路基填上及回填土应分层铺筑，均匀压实，路基压实度标准满足下表1.1-2；5、路基防护设计人行道外侧设计高与现况地面高存在高差，路基边坡放坡至现况地面，坡度按照1：1.5放坡，采用植草防护。
坝河北侧由于填方高度较大，采用网格护坡对路基边坡进行护砌，人行道外侧设置草白玉栏杆，并取消路缘石。
6、路基处理设计在本工程中，经考察发现在道路红线内有新近堆积建筑和生活垃圾，应进行清除和处理。
温榆河西路全段土层表层为杂填土，厚度为0.8～3.4m，含少量植物根系，偶见虫孔、砖瓦块和石块，土质不均匀，分布较普遍，原则上杂填土应全部挖除，并回填道路可用土，但土方量过大，实际施工中，可以清除地表土植物根系等，并采用振动夯实进行地基处理。
7、地质概况地质条件及地层情况通州区新城温榆河西路工程位于温榆河西岸，南起朝阳北路，北至潞苑北大街，北部上跨东坝河和小汤沟，场地地形比较平坦，地貌单元属温榆河近代冲积平原，高差一般1m左右，局部受河流等因素影响，高差较大，可达5～8m。
根据现场勘探结果，新城温榆河西路沿线填土厚度较小，一般在1～2m，分布较均匀，局部受河床等影响，填土厚度较大，可达5～8m；其下为低液限粉土和中细砂层。
根据场地地形和地质条件，本次勘探共布置勘探钻孔25个（见勘探点位置平面图所示），勘探孔深8-10m，在勘探深度范围内所揭露的地层自上而下分述如下：杂填土○1层：该层为第四纪全新世人工填土，杂色，局部呈褐黄色，灰黄色，稍湿，可塑-硬塑状态，稍密实，主要由低液限粉土，粘土和粉砂组成，含少量植物根系，偶见虫孔、砖瓦块和石块，土质不均匀，分布较普通，层厚0.800-3.400m。
低液限粉土○2层：该层为第四纪全新世沉积土，呈灰黄色，褐黄色，湿—很湿，软塑-硬塑状态，稍密—中密实，粉粒含量较多，主要为石英，含少量云母碎片，土质较均匀，分布稳定，间夹薄层粉细砂薄层或条带，具水平层理，层厚2.200-6.400m。
细砂○3层，该层为第四纪全新世沉积土，呈灰色，灰黄色，湿—很湿，中密实-密实，含少量粘粒，颗粒主要为石英和长石，含少量云母碎片，土质较均匀，分布稳定，具平行层理和交错层理，层厚0.800-4.900m（局部未揭穿）。
低液限粉土○4层：该层为第四纪全新世沉积土，呈灰黄色，褐黄色，湿—很湿，硬塑-可塑状态，密实-中密实，粉粒粘粒含量较多，主要为石英，含少量云母碎片，土质较均匀，分布稳定，具水平层理，层厚大于2.500m（未揭穿）。
通州区新城温榆河西路场地位于温榆河西岸，地下水位埋藏较浅，本次勘探期间场地内地下水位标高14.900-17.890m。
8、沿线相交道路及设施由南向北线路分别与朝阳北路、物资学院东路、物资学院北街、小汤沟北路、北马庄南街、商务园三号路、商务园二号路以及潞苑北大街相交。
其中：城市主干路：朝阳北路、潞苑北大街；城市次干路：北马庄南街、物资学院北街；城市支路：物资学院东路、小汤沟北街、商务园三号路、商务园二号路。
线路与北马庄南街、潞苑北大街、朝阳北路相交处路口均为十字路口，与物资学院东路、物资学院北街、小汤沟北街、商务园三号路、商务园二号路相交路口均匀丁字路口，各路口均采用灯控平交路口方式组织交通。
温榆河西路与坝河北堤北侧小路相交，考虑此处温榆河西路刚上跨坝河，道路竖向较高，本次设计考虑上跨北侧小路，北侧小路无规划资料，本次设计按照远期四级公路考虑，路基宽度为6.5米，净高按照≥4.5米控制。
与其他现况小路相交均按照接顺处理。
在跨坝河桥处，温榆河西路与坝河两侧大堤路平交，现况大堤路宽约3米，由于跨坝河高程受坝河规划水位的控制，道路竖向设计比现况南侧堤顶高2米，比北侧堤顶高3.8米，两侧大堤路需要改造才能与其相接，南北大堤路改造段长度分别约为129米、169米。
温榆河西路与大堤路平常用活动隔离墩隔开，汛期时打开。
在跨小汤沟处、小汤沟北侧道路为砂石路，南侧为土路，本次设计均考虑与其平交处理，由于受小汤沟规划水位的控制，道路竖向设计高分别比南北两侧堤顶高程高2米、3米。
南北两侧大堤需要改造才能与其相接，改造段长度均为60米。
由于目前没有沿线公交路线路情况，本次初步设计结合周边规划考虑与设计起点处道路北侧、物资学院北街处道路两侧、北马庄南街处两侧，设计终点处道路西侧共设置6处公交车站。
相邻车站间距约为800米。
9、高压走廊温榆河西路（朝阳北路至潞苑北大街段）东侧现况有11万伏高压线，共有4个11万伏高压塔。
道路起点处下穿11万伏高压线。
10、河道温榆河西路于桩号2+337.647处与坝河相交，此处坝河已基本按照规划断面实施，此处河底高程为16.5米，现况水位高17.86米，两侧堤顶高约24.5米。
规划坝河横断面为梯形复式断面，河底宽约30米，边坡为1：2，河上口宽为75米，河底纵坡为0.00194。
潞苑北大街与坝河相交处河道50年一遇洪水位为23.90米，设计常水位20米。
潞苑北大街跨坝河处距温榆河西路跨坝河处距离约为270米，故按照河底纵坡计算得处温榆河西路处河道50年一遇洪水位为23.40米。
第二节桥梁工程概况1、本设计为桥梁工程中的坝河桥，为3×32m简支T梁桥，桥梁全长96m，全宽33.4m，桥梁面积3206㎡。
