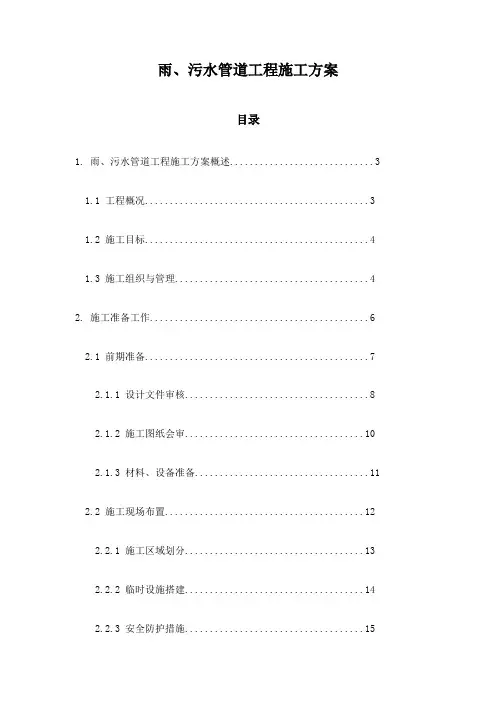

雨污水管道工程施工方案
Ⅰ、工程概况
1、编制依据
1)施工图设计图纸及有关图集；
2)现场踏勘调查所获得的工程地质，水文地质，当地资源等调查资料
3)《给水排水构筑物工程施工及验收规范》GB50141-2008
4)《给水排水管道工程施工及验收规范》GB 50268-2008
5)《砌体工程施工质量验收规范》GB50203-2002
2、工程概况
1)、人文路（郑民高速辅道-航海路东延）位于中牟县汽车产业集聚区，为中牟县的一条南北向城市主干路，工程南起郑民高速辅道，北至航海路东延，全长米。沿线与郑民高速辅道,宏达路，远航路，华阳路，轩城大道，正中大道，比克大道，万洪公路，渠南路，航海路东延相交，其中华阳路，轩城大道，比克大道，渠南路为规划路，万洪公路为现状道路，郑民高速辅道，宏达路，远航路，正中大道及航海路东延为同期设计道路。本工程规划红线为60米，四幅路形式，双向六车道，标准断面型式为:60m(红线) -5m(人行道) -7m(慢车道)（绿化带）(快车道)-8m（绿化带）(快车道) （绿化带）-7m(慢车道) -5m(人行道)。同调整前设计相比本次人文路道路工程新增3条规格道路，分别为轩城大道，比克大道及渠南路，原顺利路调整为宏达路，规划一路调整为华阳路，纬五路调整为正中大道、盛原路调整为航海东延，九区大道取消，同时对部分路口高程也进行了调整。
本工程范围起于万洪公路，终于规划的航海路东延，实施范围；K3++400全长米。 2）、本标段共分为7个雨水系统：
（1）、郑民高速辅道-宏达路段：收集沿线雨水后向北排入宏达路已设计2*d1000雨水管，然后继续向东排放，本段设计管径2*d600～2*d800；
（2）、宏达路-远航路：收集沿线雨水后向北排入远航路已设计2*B*H=2*1400*1200雨水盖板渠，然后继续向东排放，本段设计管径2*d600～2*d800；
（3）、远航路-正中大道：收集沿线雨水后并传输轩城大道上游雨水后向北正中大道已设计2*B*H=2*2000*1600雨水盖板渠，然后继续向东排放，本段设计管径2*d600～2*d1000；
（4）、正中大道-比克大道：收集沿线雨水后向南排入正中大道已设计
2*B*H=2*2000*1600雨水盖板渠，然后继续向东排放，本段设计管径2*d600～2*d1000；
（5）、比克大道-万洪公路：收集沿线雨水后向南排入比克大道已设计2*B*H=2*1400*1200雨水盖板渠，然后继续向东排放，本段设计管径2*d600～2*d1000；
（6）、万洪公路-渠南路：收集沿线雨水后向南排入渠南路规划2*B*H=2*1800*1400雨水盖板渠，然后继续向东排放，本段设计管径2*d600～2*d800；
（7）、渠南路-航海路东延：收集沿线雨水后向南排入渠南路规划2*B*H=2*1800*1400雨水盖板渠，然后继续向东排放，本段设计管径2*d600～2*B*H=2*1200*1200；
雨水管（渠）均采用开槽施工。
设计雨水管道d300～d1200管材采用柔性接口的II级钢筋混凝土承插口管，管道基础均采用180°砂石基础；管道接口采用橡胶圈接口，承插管插口插入方向与水流方向一致。管道检查井采用混凝土模块式检查井，详见图集12S522，混凝土模块砌体质量应符合《关于规范砼模块砌体质量的通知》，检查井井盖及井座均采用D700防盗球墨铸铁井盖、座，沥青路面下井盖采用D400型。沥青路面下的检查井需要加固，绿化带内及道路以外检查井不需要加固，井口高于种植土表面100mm。设计及规划路面范围之外检查井的回填方法为：回填材料为12%灰土，回填范围为井周围50cm，回填至井顶。
雨水检查井位置采用道路桩号确定，所标距离为检查井间直线距离。
根据规范要求，雨水管道位于路床下80cm范围内，需采取加固措施，加固方法：先用中粗砂将管底腋角部位填充密实后，再用中粗砂分层回填至管外皮以上100mm，其上采取现浇150mm厚C25钢筋混凝土带进行加固，混凝土下底布Φ8钢筋网，钢筋混凝土带宽为管道宽度毎侧加30cm，钢筋加固层进入路面结构层时，加固层两侧上边缘各加铺一道玻纤格栅，宽度为1米。
3）、根据污水系统规划，人文路污水管道位于中东、中西米。
本标段污水系统：
（1）、郑民高速辅道-万洪公路段：设计d500-d600污水自南向北排入万洪公路现状d700污水管内；
（2）、万洪公路-渠南路段：设计d500污水自南向北排入渠南路规划d500污水管内；
（3）、渠南路-航海路东延段：设计d500污水自南向北排入渠南路规划d500污水管内；
污水管均采用开槽施工。污水管管材在XW68-XW76段采用Ⅲ级钢筋混凝土承插口管；其余均采用Ⅱ级钢筋混凝土承插口管。管道基础均采用180°砂石基础；管道接口采用橡胶圈接口，承插管插口插入方向与水流方向一致。
检查井采用国标砖砌及混凝土排水检查井，检查井井盖及井座均采用D700防盗球墨铸铁井盖、座，井盖采用D400型。沥青路面下的检查井需要加固，绿化带内及道路以外检查井不需要加固。
3、施工流程
本工程污、雨水工程均采用开槽法施工，具体施工工序为：场地平整→测量放线→沟槽开挖→井点降水（如需要）→管（渠）道施工→检查井浇（砌）筑→沟槽回填。
4、污水工程的主要形式
（1）本工程污水管道设计采用d500钢筋砼承插口管。
（2）污水管设计情况：
管道接口：采用橡胶圈接口。
管道基础：采用180ɑ的砂石基础。
检查井： A、采用国标砖砌及混凝土排水检查井，见06MS201-3。
B、检查井基础采用150mm厚C25砼，基础下设80mm厚C15砼垫层。
5、雨水工程的主要形式
（1）本工程雨水依设计采用有：D300、D600、D800、D900、D1000、D1200钢筋混凝土承插口管；
（2）雨水设计情况：
管道接口：采用橡胶圈接口。
管道基础：采用180°砂石基础。
检查井：采用φ1000、φ1250圆形砖砌雨水检查井、圆形混凝土雨水检查井雨水检查井。
一、施工准备
现场调查：
（1）开工前根据设计图纸和招标文件资料进行沿线踏勘和调查，将现场情况和问题逐一列出，集中研究处理方案。
（2）确定水准点标高、位置，以便施工放样时设置临时标志。对于施工范围内的测量标志，采取措施妥善保护，以免施工时由于不慎而受损。
（3）做好原材料和半成品的落实和砼配合比的试验及确定，确保工程的顺利实施。
（4）做好进场设备的维护保养，做到相应配套性能完好、应用方便、器具齐全。
