前照灯检测仪操作规程前照灯检测仪操作规程一、概述前照灯检测仪是一种用于检测汽车前照灯亮度和光束方向的设备。
本操作规程旨在规范前照灯检测仪的使用，确保操作人员的安全和设备的正常运行。
二、操作前准备1. 确认前照灯检测仪的电源已接好，检查设备是否正常工作。
2. 将前照灯检测仪放置在平稳的工作台上，确保稳固不摇晃。
3. 准备一辆待检测的汽车，并确保车辆处于静止状态并落地手刹。
4. 确认操作环境安全，避免工具、设备或其他杂物妨碍操作。
三、操作步骤1. 打开前照灯检测仪软件，并选择检测模式。
一般有自动检测和手动调整两种模式，根据需要选择。
2. 将前照灯检测仪的光源对准待检测汽车的前照灯，确保光源与前照灯相距适当距离（一般为1-2米）。
3. 根据检测仪的要求，调整待检测汽车的前照灯高低位置和左右方向，使其与检测光源完全对准。
4. 根据检测仪的要求，打开待检测汽车的前照灯，观察光束的亮度和方向是否符合规范要求。
5. 如果检测结果不符合规范，根据检测仪的要求进行相应调整。
6. 检测完成后，关闭前照灯和检测仪软件，断开电源。
7. 清理工作区域，将设备归位并妥善保管。
四、注意事项1. 操作人员必须经过专业培训，并具备一定的电气知识和相关技能。
2. 在操作前，必须确保车辆的电源处于断开状态。
3. 在操作过程中，要注意光源的强度，避免直视光源以免损伤视力。
4. 操作人员应穿戴防护眼镜和手套，以确保个人安全。
5. 操作人员应随时注意设备的工作状态，如发现异常应立即停止操作，并及时报修。
6. 操作结束后，应及时清理工作台和设备，保持整洁干净。
五、维护保养1. 定期对前照灯检测仪进行检查，确保其正常工作。
2. 保持设备的干燥清洁，避免进水、进尘等情况。
3. 定期对设备进行维护，包括清洁光源、维护电路等。
4. 如发现设备有损坏或故障，应立即报修或更换零部件。
六、操作总结前照灯检测仪是一种重要的检测设备，能有效确保汽车前照灯的亮度和光束方向符合安全和法定要求。
前照灯检验操作规范
操作规范：
1．被检机动车
1）应除去前照灯灯罩上的污垢；使轮胎气压符合规定；使蓄电池处于充足状态。
2）机动车尽可能与导轨保持垂直方向驶近检测仪，使前照灯与检测仪光电箱距离为1m。
否则应调整被检车辆位置。
2．仪器设备
1）对仪器应进行使用前的检查，光接收箱应保持水平；严禁外界强光垂直照射到光接收箱玻璃上。
2）打开检测仪和工控机的电源后，待仪器稳定5min后进行测量。
3. 检测操作步骤
1）打开检测仪电源开关，待显示屏上“远、近光指示灯从亮到灭，然后数码管显示为000”，仪器启动完成。
2）车辆沿引导线居中行驶至规定的检测距离处停止，注意车辆的纵向轴线应与引导线平行（如不平行，车辆应重新停放）；
3）置变速器于空档（自动挡车辆为P档），拉紧驻车制动，车辆电源处于充电状态（即启动发动机），开启前照灯远光灯（注意关闭雾灯等其他灯光）；
4）仪器自动搜寻被检前照灯，测量远、近光相关参数；引车员按照灯牌或者仪器指示变换远、近光。
5）在对并列的前照灯（四灯制前照灯）进行检验时，应将与受检灯相邻的灯遮蔽。
6）检测完毕,前照灯检测仪归位,车辆驶离。
注意事项：
1．应保持光电箱面板的洁净。
2．不得有强光直接照射光电箱面板。
3．前照灯检测仪底箱内的减速器均免加油，不得自行打开或加油。
4．车辆停放位置应正确，前照灯上不得有影响测量的污垢。
5．严禁测试范围内人员通行。
前照灯检修流程嘿，小伙伴们！今天咱们来聊个实用的话题——怎么修好你的前照灯。
别小看这个小小的灯泡，它可是夜晚开车时的小太阳哦！要是它不亮了，那可就跟摸黑走夜路一样，啥也看不清，多危险啊！所以呢，学会自己检查修理前照灯，不仅能让爱车光亮如新，还能保证咱们的行车安全。
那就跟我一起来动手吧！咱得先准备好工具，其实不多，就是螺丝刀、扳手、还有可能是新的灯泡和保险丝这些。
东西准备好了，就可以开始咱们的修理之旅啦！第一步，打开引擎盖。
这步简单，但也别马虎，安全第一嘛。
找到前照灯的后盖，一般都会有标示告诉你哪个是近光灯，哪个是远光灯。
找到了就用螺丝刀把后盖卸下来，通常都是几个小螺丝固定的。
第二步，拆下旧灯泡。
这一步得小心点，因为灯泡可能会烫，特别是刚刚用过的话。
记得先断开电源，然后轻轻旋出灯泡，别用太大劲儿，不然把灯泡弄碎了可就麻烦了。
第三步，检查并更换灯泡。
拿出新灯泡，对比一下旧的，看看型号对不对。
对的话就把它旋进灯座里，注意别太用力，否则可能会损坏灯座。
安装好了之后，再检查一下，确保灯泡固定稳当。
第四步，检查电路。
换好灯泡后，还得看看电路有没有问题。
有时候灯泡不亮，可能是因为保险丝断了或者电线接触不良。
这时候就得查查保险盒，看看对应的保险丝是不是烧断了，如果是的话，就换个新的。
电线接头也要看看，有没有生锈或者松动，有问题就清理一下，重新接好。
第五步，装回灯罩。
确认灯泡和电路都没问题后，就可以把灯罩装回去了。
记得把原来的螺丝拧紧，但也别太用力，免得把灯罩给弄裂了。
第六步，测试灯光。
关上引擎盖，启动车辆，打开前照灯看看效果如何。
如果一切正常，那就恭喜你，大功告成啦！如果还是有问题，那就得再检查一下，是不是哪里没弄好。
最后一步，收拾工具，打扫现场。
修车也得讲究个干净利落，工具收好，垃圾扔掉，保持工作区整洁，这也是对自己劳动成果的一种尊重嘛！好啦，今天的前照灯检修流程就介绍到这里。
小伙伴们，你们学会了吗？下次前照灯出了问题，不妨自己动手试试，既能锻炼动手能力，又能省下一笔维修费，一举两得哦！记得，安全第一，操作的时候一定要小心谨慎。
前照灯电路检测的具体内容和检测流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!前照灯电路检测的详细步骤与内容在汽车维修中，前照灯电路的检测是一项基础且重要的任务。
第五章前照灯检测（二）引言概述:本文档将详细介绍第五章前照灯检测（二）。
前照灯作为车辆的重要安全组件之一，对行车安全起着至关重要的作用。
为了保障驾驶者以及其他道路使用者的安全，前照灯的检测工作必不可少。
本文将从五个大点出发，分别对前照灯的检测工作进行详细论述。
正文:一、前照灯照明范围检测1. 制定前照灯照明范围的标准和要求。
2. 设计合适的检测系统，用于测量前照灯的照明范围。
3. 开展实验研究，确定前照灯的照明范围是否符合标准和要求。
4. 分析实验数据，总结前照灯照明范围检测的结果。
5. 提出改进方案，以提高前照灯照明范围的检测准确性和效率。
二、前照灯亮度检测1. 确定前照灯亮度的评估方法和标准。
2. 设计合适的亮度检测工具和设备。
3. 进行前照灯亮度检测实验。
4. 对实验数据进行收集和分析，评估前照灯亮度是否符合标准。
5. 根据实验结果，提出改进建议，以提高前照灯亮度的检测准确性和可靠性。
三、前照灯照射高度检测1. 制定前照灯照射高度的测量方法和标准。
2. 开发合适的测量设备和工具。
3. 进行前照灯照射高度的实验检测。
4. 收集和分析实验数据，评估前照灯照射高度是否符合标准。
5. 提出改进方案，以提高前照灯照射高度的检测准确性和可靠性。
四、前照灯光束类型检测1. 确定前照灯不同光束类型的分类和标准。
2. 搭建适合于前照灯光束类型检测的实验平台。
3. 进行实验研究，验证前照灯光束类型是否符合标准和要求。
4. 分析实验数据，总结前照灯光束类型检测的结果。
5. 提出改进措施，以提高前照灯光束类型检测的准确性和效率。
五、前照灯故障诊断与修复1. 设计前照灯故障诊断系统，用于检测前照灯故障。
2. 确定前照灯常见故障的诊断方法和流程。
3. 开展实验研究，验证前照灯故障诊断系统的准确性和可靠性。
4. 根据故障诊断结果，采取相应的修复措施，恢复前照灯正常工作状态。
5. 总结前照灯故障诊断与修复的经验和教训，提出改进意见。
机动车前照灯检测仪检定规程第一部分：总则1. 本检定规程适用于机动车前照灯检测仪的检定工作。
2. 机动车前照灯检测仪应按照国家相关的技术标准进行设计、制造和使用。
3. 检定工作应严格遵守法律法规和技术要求。
第二部分：检定人员要求1. 检定人员应具备相关专业知识和技能，并持有相应的资格证书。
2. 检定人员应接受规定的培训和考核，确保检定工作的准确性和公正性。
第三部分：检定环境要求1. 检定环境应保持清洁、干燥、无干扰和光照良好。
2. 检定环境应具备相应的测试设备和仪器，并保持其正常工作状态。
第四部分：检定流程1. 检定人员应先对机动车前照灯检测仪的外观进行检查，确保其完好无损。
2. 检定人员应按照测试要求，连接机动车前照灯检测仪与相应的测试设备。
3. 检定人员应对机动车前照灯检测仪的各项功能进行测试，包括亮度、光束形状、光照强度等。
4. 检定人员应根据测试结果，判定机动车前照灯检测仪的合格性，并做好相应记录。
5. 若机动车前照灯检测仪不合格，检定人员应提出相应的整改措施，并进行返检。
第五部分：结果判定与记录1. 检定人员应根据测试结果，对机动车前照灯检测仪进行合格或不合格的判定。
2. 检定人员应将测试结果和判定记录在相应的检定报告中，并盖章确认。
3. 检定报告应包括机动车前照灯检测仪的基本信息、测试结果、判定依据等内容。
第六部分：检定周期与有效期1. 机动车前照灯检测仪应按照国家规定的周期进行定期检定。
2. 检定结果的有效期应根据国家规定进行确定。
第七部分：检定标识与备案1. 合格的机动车前照灯检测仪应标有检定合格标志。
2. 检定人员应将检定结果备案，以便监管部门的查验和管理。
第八部分：检定结果的利用1. 检定结果可用于机动车前照灯的制造、安装和使用过程中的质量控制和品质管理。
2. 检定结果可作为机动车前照灯质量抽检和产品合格验收的依据。
第九部分：违规处理1. 对于故意篡改检定结果、出具虚假检定报告等违法违规行为，将依法追究责任并给予相应处罚。

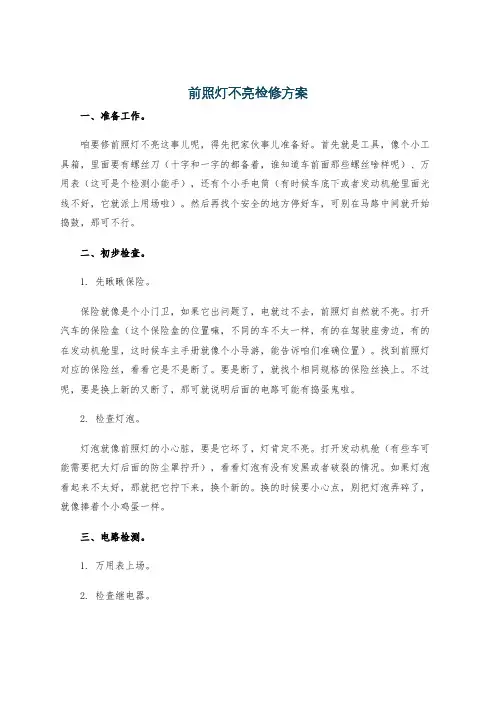

前照灯不亮检修方案一、准备工作。
咱要修前照灯不亮这事儿呢，得先把家伙事儿准备好。
首先就是工具，像个小工具箱，里面要有螺丝刀（十字和一字的都备着，谁知道车前面那些螺丝啥样呢）、万用表（这可是个检测小能手），还有个小手电筒（有时候车底下或者发动机舱里面光线不好，它就派上用场啦）。
然后再找个安全的地方停好车，可别在马路中间就开始捣鼓，那可不行。
二、初步检查。
1. 先瞅瞅保险。
保险就像是个小门卫，如果它出问题了，电就过不去，前照灯自然就不亮。
打开汽车的保险盒（这个保险盒的位置嘛，不同的车不太一样，有的在驾驶座旁边，有的在发动机舱里，这时候车主手册就像个小导游，能告诉咱们准确位置）。
找到前照灯对应的保险丝，看看它是不是断了。
要是断了，就找个相同规格的保险丝换上。
不过呢，要是换上新的又断了，那可就说明后面的电路可能有捣蛋鬼啦。
2. 检查灯泡。
灯泡就像前照灯的小心脏，要是它坏了，灯肯定不亮。
打开发动机舱（有些车可能需要把大灯后面的防尘罩拧开），看看灯泡有没有发黑或者破裂的情况。
如果灯泡看起来不太好，那就把它拧下来，换个新的。
换的时候要小心点，别把灯泡弄碎了，就像捧着个小鸡蛋一样。
三、电路检测。
1. 万用表上场。
2. 检查继电器。
继电器就像是个小开关指挥官，它控制着电流能不能顺利到达前照灯。
找到前照灯继电器（这个位置也得看汽车手册啦），把它拔下来，用万用表检查一下继电器的线圈和触点是不是正常工作。
如果继电器有问题，那就换个新的继电器，就像给前照灯换个新的小管家一样。
四、其他可能的问题。
1. 大灯开关。
大灯开关要是坏了，就像钥匙孔坏了，门怎么也打不开。
检查一下大灯开关，看看它的操作是不是正常。
有时候可能是开关内部接触不良，这时候可能需要拆开开关检查一下（不过这个操作有点难度，如果不太确定自己能行，还是找个专业师傅比较好）。
2. 车身控制模块（BCM）五、总结。
修前照灯不亮呢，就像破案一样，要一步一步来。
从简单的保险、灯泡开始检查，再到复杂的电路、继电器，最后考虑大灯开关和车身控制模块。
前照灯测试仪操作说明
⒈编制依据：GB7258-2004机动车运行安全技术条件。
⒉检测方法为屏蔽法。
检验场地应平整，屏幕与场地垂直。
⒊适用于本站维修前照灯的所有维修车辆。
⒋车辆基本状态：灯具有完好有效，安装牢靠，所有照明开关应安装牢固，开关自如，且车辆应为空载，轮胎气压正常，乘坐一名驾驶员，灯具表面物灰尘。
⒌操作方法：
（1）将车辆停置于屏幕前1米处，并与屏幕垂直，其纵向中心线与屏幕的纵向中心线重叠。
（2）被检车辆的光束位置应符合标准要求。
A、发光强度应大于15000cd，所有光轴角度均位于0°。
B、点亮和熄灭，左右偏差。
上下偏差：乘用车0.90至1.00H ；其他机动车辆0.8至0.95H
左灯偏离不超过17厘米、右偏不超过35厘米
右灯左偏左、不超过右偏35厘米
⒍符合标准要求为合格，反之为不合格。
汽车灯光检测操作方法
汽车灯光检测是指对汽车前大灯、后尾灯、刹车灯、转向灯等车辆灯光进行检查和测试，确保其正常工作。
下面是汽车灯光检测的操作方法：
1. 准备工具：手电筒、万能电表、螺丝刀等。
2. 检查前大灯：打开前车大灯，检查是否有灯泡短路、灯泡过早破裂、灯泡黑化等现象。
同时注意前大灯的亮度是否足够，是否有调整光束的需要。
3. 检查后尾灯：打开车尾部的尾灯开关，检查后尾灯是否正常点亮。
需要检查制动灯和示宽灯的工作情况。
4. 检查刹车灯：踩下刹车踏板，检查刹车灯是否能够立即点亮，并且刹车灯亮度是否明显增强。
5. 检查转向灯：打开转向灯开关，分别检查左右转向灯是否正常点亮，并且正常闪烁。
6. 检查日间行车灯：打开日间行车灯开关，检查日间行车灯是否正常点亮。
7. 检查远近光灯：打开远光灯开关，检查远光灯是否正常点亮，同时开车前后调整光束方向。
8. 检查雾灯：打开雾灯开关，检查雾灯是否点亮，并且正常工作。
9. 检查倒车灯：打开倒车灯开关，检查倒车灯是否点亮。
10. 检查仪表盘灯光：打开车内仪表盘灯光，检查仪表盘的灯光是否正常点亮。
需要注意的是，在检查车灯时，可以请他人帮助观察灯光情况，以确保检查的准确性。
同时，保险丝和接线端子也应该进行检查和清洁。
如果发现任何问题，尤其是灯泡烧坏、灯罩破裂等情况，应及时更换或修理。
前照灯检测仪操作规程1. 简介随着汽车的普及，道路交通越来越拥堵，为了保障行车安全，前照灯的检测显得尤为重要。
前照灯检测仪是一种用于检测汽车前照灯是否符合法定标准的设备，广泛应用于汽车售后服务站、车辆检测站等场合。
本操作规程旨在规范前照灯检测仪的正常使用，提高检测的准确性和可靠性。
2. 使用步骤2.1 准备工作•将前照灯检测仪放置于平整地面上；•接通电源，并确保电压符合设备要求；•检查检测仪电气接线是否连接正确；•打开前照灯灯光；•调整前照灯灯光方向指示器到水平位置；2.2 前照灯检测•将前照灯插入检测仪的检测孔中并按压至底部；•检查前照灯的灯光是否均匀，灯光照射范围是否符合标准；•检查前照灯的光强是否符合标准，检测仪将自动显示测量结果；•根据检测结果进行调整和维修。
2.3 操作注意事项•按照操作规程进行检测，严禁在运行中随意拆卸和更换部件；•操作前应检查检测仪是否漏电、漏油、损坏，若发现问题应及时维修；•操作人员应具有一定的电气技术和维修技能，如发现问题，应及时处理或报告；•操作人员应严格遵守电气安全操作规程，确保人身安全；•长时间使用检测仪后，应对其进行检测和清洁，保持设备的正常运行状态。
3. 结束操作•断开前照灯检测仪的电源；•拔出检测孔并清洁检测仪表面；•整理检测仪电气线路，确保接线牢固、整齐。
4. 总结前照灯检测仪是一种重要的检测设备，对于汽车维修和保养具有重要的意义。
使用前照灯检测仪时，必须按照操作规程进行操作，严格遵照要求进行检测，确保检测的准确性和可靠性，保障人员安全，切实提高检测工作的效率。
汽车前照灯检测设备操作规
程(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1．被检车辆轮胎气压、蓄电池电压必须符
合标准。
2．驾驶室内只准乘座一人。
3．被检车辆前照灯面必须清洁。
4．检测仪必须避开外来光线的影响。
5．透镜外面沾有灰尘后，可用专门的擦拭
纸擦拭干净。
6．开亮前照灯照射检测仪的受光器时，要
等充电池灵敏度稳定后，才能进行检测。
7．检测仪不用时，应将仪器降至最低点，并且罩上外罩。
8．下班后，一起必须切断电源。
9．对不合格的车辆，检修后重检。
请在这里输入公司或组织的名字
Please enter the name of the company or organization here。
汽车前照灯检测设备操作规程1.简介汽车前照灯检测设备是车辆维修保养中常用的检测设备之一，用于检测汽车前照灯的亮度、方向等参数是否符合标准要求。
本文档旨在规范操作流程，确保汽车前照灯检测设备的正确使用。
2.准备工作•确认汽车前照灯检测设备的型号及规格是否符合要求。
•安装并连接好所有相关设备，如检测仪器、电源、数据线等。
•仔细阅读设备操作说明书，熟悉各个部件的功能及使用方法。
3.操作步骤3.1.设备设置1.将检测设备就位，与车辆正确连接，并稳定固定好。
2.打开设备电源，进行软件启动。
3.按照设备说明书要求设置相关参数，如检测方式、检测条件、环境温度等。
3.2.对车辆进行检测1.启动车辆，并进行适当的预热。
2.根据设备说明书方法，使用合适的工具将检测仪器放置锁定在合适位置。
3.启动检测仪器并开始检测，得到汽车前照灯的相关测试数据。
3.3.数据处理1.根据所得数据，进行比对分析，判定汽车前照灯是否符合标准要求。
2.如出现故障或不合格情况，及时对车辆进行修理、调整或更换。
4.注意事项1.严格按照说明书要求设置检测条件，并确保环境清洁干燥。
2.在操作时，必须保证设备及周围环境安全。
3.在操作完成之后，及时进行设备清洁并妥善保管，以免受到损害。
4.禁止擅自拆卸设备，若需要维修及更换零部件，请联系售后服务。
5.总结汽车前照灯检测设备是进行汽车保养维修必备的设备之一，正确有效的使用可以提高维修效率及工作质量。
本文档详细介绍了汽车前照灯检测设备的操作步骤及注意事项，希望能对使用者提供帮助。
汽车前照灯检测操作规程
1.三工位显示屏显示“前进”，被检车辆沿引车线驶入灯光测试场地，
看显示屏指示将车调整到位。
2.显示屏显示“右灯检测”，“开远光灯”，引车员将汽车前照灯远光
打开，等待检测仪进行检测。
3.计算机采集数据后，显示屏显示“开近光灯”，引车员打开车灯近
光，等待检测仪进行检测。
4.显示屏显示“左灯检测”，重复右灯检测步骤进行检测。
5.计算机显示出灯光检测结果，灯光检测结束。
注意事项：
1.被测车辆的轮胎气压必须符合规定的压力，蓄电池供电充足。
2.被测车辆前照灯必须完好、清洁。
3.检测四灯制的车辆时，必须把辅助灯盖住方可检测。
4.检测仪器必须避开外来光线的影响。
6.透镜外表沾有灰尘后，可用专门的擦拭用纸擦拭干净。
7.检测仪不用时，应将仪器箱将至最低点，且用外罩遮住。
8.下班后仪器必须断电。
汽车前照灯的检测汽车前照灯检测是汽车安全性能检测的重要项目。
前照灯诊断的主要参数是发光强度和光束照射位置。
当发光强度不足或光束照射位置偏斜时，会造成夜间行车驾驶员视线不清，或使迎面来车的驾驶员眩目，将极大地影响行车安全。
所以，应定期对前照灯的发光强度和光束照射位置进行检测、校正。
前照灯的技术状况，可用屏幕法和前照灯校正仪检测。
一、前照灯光束照射位置标准及屏幕检测法(一)前照灯光束照射位置的检验标准根据GB7258-1997《机动车运行安全技术条件》的规定，汽车前照灯的检验指标为光束照射位置的偏移值和发光强度(cd)。
前照灯光束照射位置应符合以下要求：(1)机动车(运输用拖拉机除外)在检验前照灯的近光光束照射位置时，前照灯在距离屏幕10m处，光束明暗截止线转角或中点的高度应为0.6H～0.8H(H为前照灯基准中心高度)，其水平方向位置向左向右偏移均不得超过100mm。
(2)四灯制前照灯其远光单光束灯的调整，在屏幕上光束中心离地高度为0.85H～0.90H，水平位置左灯向左偏移不得大于100mm，向右偏移不得大于170mm；右灯向左或向右偏移均不得大于170mm。
(3)机动车装用远光和近光双光束灯时以调整近光光束为主。
对于只能调整远光单光束的灯，调整远光单光束。
(二)屏幕法检测前照灯光束照射位置(1)检测的准备GB7258-1997《机动车运行安全技术条件》规定，用屏幕法检测前照灯光束照射位置时，检查用场地应平整，屏幕与场地应平直，被检验的车辆应在空载、轮胎气压正常、乘坐1名驾驶员的条件下进行。
将车俩停置于屏幕前，并与屏幕垂直，使前照灯基准中心距屏幕10m，在屏幕上确定与前照灯基准中心离地面距离H等高的水平基准线及以车辆纵向中心平面在屏幕上的投影线为基准确定的左右前照灯基准中心位置线。
分别测量左右远近光束的水平或垂直照射方位的偏移值，如图4-27所示。
图4-27屏幕法检测前照灯光束照射位置屏幕上画有三条垂直线和三条水平线：中间垂直线V－V与被检车辆的纵向中心垂直面对齐。
