前照灯及卡罗拉前照灯电路分析

一、前照灯的用途
用于夜间道路照明，还可利用远、近光交替变换作为夜间超车信号。
二、卡罗拉前照灯的电路图组成
蓄电池、熔丝、继电器、组合开关、远光灯、近光灯、组合仪表灯、电线
Байду номын сангаас、卡罗拉前照灯电路分析
前照灯雾灯牌照灯仪表灯顶灯工作灯转向和危险警告灯倒车灯刹车灯示廓灯尾用于夜间道路照明还可利用远近光交替变换作为夜间超车信号
前照灯及卡罗拉前照灯电路分析
复习：
1、汽车基本电路图的组成？
电源、开关、电线、用电设备和过载保护
2、汽车照明系统有哪些灯组成？
前照灯、雾灯、牌照灯、仪表灯、顶灯、工作灯、转向和危险警告灯、倒车灯、刹车灯、示廓灯、尾灯

前照灯电路分析

汽车电器-------汽车前照灯电路
湖南省澧县职业中专学校王银平
一．灯光开关和前照灯的控制电路组成：前照灯电路主要由灯光开关、变光开关、前照灯
继电器及前照灯组成。
继电器控制火线式
湖南省澧县职业中专学校

page2
继电器控制搭铁式
湖南省澧县职业中专学校

page3
前照灯开关认识
前照灯控制开关分为 “灯光控制开关”和“变光开关”,“灯光控制开关” 有“关闭(OFF)”、“小灯 (TAIL)”、“前照灯 (HEAD)”三个挡位,、“闪光 (FLASH)”三个挡位。
湖南省澧县职业中专学校

page7

湖南省澧县职业中专学校

page4
湖南省澧县职业中专学校

page5
二、近光灯电路
三、远光灯电路
湖南省澧县职业中专学校

page6
四、丰田花冠灯光系统电路分析
当灯光控制开关在“HEAD” 位置且变光开关在“ LOW”位置时,前照灯近光的电流回路为：蓄电池正极 →MAIN 易熔线→ 15A HEAD LH 熔断丝→左前照灯(近光) 15A HEAD RH 熔断丝→ 右前照灯(近光 ) →左组合开关C8 的8 号端子→变光开关HL端子→ 变光开关 LOW 挡位→变光开关 ED端子→灯光控制开关 H 端子→ 灯光控制开关 HEAD 挡位→灯光控制开关 EL 端子→左组合开关 C8 的11 号端子→搭铁→蓄电池负极。

课题三_丰田卡罗拉前大灯电路的故障排除

红 30
D X
黑/黄蓄电池
白/黑 56
E1 x
30 56
E4 56a 56b 白黄白黄
S10 S22
S21 S9
白黄
LH
LL
黄白
RL RH
棕
棕
前大灯工作电路图
1.确定故障的范围。
2.分析故障产生的可能原因有哪些？ 1. 电气元器件故障：灯泡、开关、保险丝、蓄电池等。 2. 线路故障：断路、短路、接触不良等。 3. 复合故障
1.学生每两人为1组，相互配合，一人负责操作，一人负责记录。 2.按照制定的故障排除工艺，完整规范的填写故障排除工作表。 3.故障排除工作表
五、课堂总结
1.汽车前大灯电路故障排除流程。 2.能对故障现象进行正确的原因分析，制定规范、合理的排除程序。 3.注重细节问题。
谢谢指导！
课题三丰田卡罗拉前大灯电路的故障排除
前大灯电路的故障排除方法如下：
1.观察故障现象
2.故障分析
3.制定故障排除工艺步骤
4.故障排除并验证 N
是否正常？
Y 5.故一般可运用听、看、嗅、试等基本方法，尽可能摸准故障现象。
2.前大灯故障现象要考虑下列因素： 1.故障部位、特征，哪个灯有故障？ 2.故障产生的前提条件？ 3.灯泡的亮度？ 4.是否偶发性故障？
制定故障排除工艺步骤
1.遵循的原则：由易到难，由外到内逐点排除。 2.检测点位置的确定，应具体到元器件针脚号和导线颜色。 3.要考虑检测手段和方法的运用。
故障排除并验证
注意： 1.正确规范使用万用表。 2.排除故障过程中不得破坏线路、不得自制故障。 3.禁止在通电的情况下进行电路的修复。
学生分组练习

《汽车前照灯电路分析》教学设计

《汽车前照灯电路分析》教学设计一、教学目标设计1．知识目标：理解熔断器和继电器在前照灯电路中的作用；掌握前照灯电路的组成；掌握前照灯电路的工作过程。

2．能力目标：学生通过课前、课堂和课后的网络学习、资料查询，能够根据电路图完成前照灯控制电路连接，并控制其正常工作，从而提升学生自主学习和知识应用能力。

3．情感目标：通过信息化教学，提高学生教学环节的参与热情，突破难学的心理障碍，培养团队协作、认真严谨的工作态度。

二、教学内容设计根据“以能力为本位、理论结合实践为主线、项目课程为主体”的职业教育理念，专业课程为满足岗位需求知识和技能分析，确定教学重点是前照灯电路的组成及工作过程，其中，因为工作过程内容抽象、学生存在抵触心理，所以前照灯电路的工作过程同时也是教学难点。

三、教学资源开发与运用1．构建“前照灯电路分析”信息化教学平台在进行课堂教学活动前，教师和学生通过校园网登陆在线学习系统，教师在线分发学习任务，学生利用网络，及时完成知识点学习，学生的学习进度及学习情况，教师通过网络可以随时查看。

从而解决学生课前无预习，课上难以跟上进度的学习障碍。

2．采用翻转课堂与传统教学模式相结合通过网络汽车在线教学系统对知识点进行补充，以此切入教学难点，解决课前学习和课堂实验存在的问题。

3.3D仿真动画与团队实验学习相结合电路的学习是抽象难懂的，通过3D仿真软件学习线路链接与实物电路验证，以真正理解电路图与实际电路的对应关系，克服电路抽象的学习障碍，突破教学难点。

4．课堂教学与网络在线反馈相结合学习验证完成后，教师通过QQ、微信等，在线调查课前在线学习、参与小组实验、电路图的识读分析等环节的参与情况，了解学生的完成情况，以掌握学生的学习效果，克服学生不愿与教师课堂沟通的学习障碍。

此外，资源还包括自主拍摄．、网络下载的教学录像、案例视频等多种形式的信息化教学资源，通过合理、清晰的运用，最终实现培养学生自主学习、体验探究和总结反思的能力，让学生由“我学会了”向“我会学了”发展。

前照灯控制电路简要介绍

前照灯控制电路简要介绍前照灯控制电路简要介绍1. 概述前照灯，作为汽车行驶时的主要照明设备之一，在夜间、恶劣天气和低能见度条件下，起到提供良好视野、保障行车安全的重要作用。

为了能够灵活、准确地控制前照灯的亮度和工作模式，汽车前照灯控制电路应运而生。

2. 原理和构成前照灯控制电路主要由以下几个部分组成：2.1 电源供应：提供电能供给前照灯工作，通常采用汽车电瓶作为电源，通过电力系统进行供电。

2.2 开关装置：用于手动或自动控制前照灯的开关状态，包括普通开关、自动光敏开关、远光开关等。

普通开关通过人工操作来控制前照灯的开关，而自动光敏开关则能根据外界光照情况自动地开启或关闭前照灯。

2.3 控制模块：用于调节前照灯的亮度和工作模式，通常由一个或多个微控制器组成。

通过传感器收集到的车速、刹车状态、转向灯等信息，结合用户的需求，控制模块能够智能地调整前照灯的亮度和模式，如远光、近光、日间行车灯、转向灯等。

2.4 前照灯组件：包括前照灯灯泡或LED灯珠以及光学透镜等。

灯泡或LED灯珠产生光能，透镜则起到聚光和照明效果的作用，使得前照灯能够以特定的亮度和角度照射到前方道路。

3. 工作原理前照灯控制电路的工作原理主要取决于电路中的控制模块和传感器。

下面通过一个简单示意图来介绍前照灯控制电路的工作原理：3.1 检测车辆状态：控制模块通过车辆的传感器检测车速、刹车状态、转向指示器的状态等，了解当前车辆的行驶状况。

3.2 接收用户输入：控制模块还可以接收到用户设置的前照灯亮度、光模式的输入信息，用户可以通过车内的操作按钮或仪表盘上的调节旋钮来调整前照灯的工作状态。

3.3 控制前照灯亮度：根据车辆状态和用户输入的信息，控制模块计算出前照灯应该具备的亮度，然后通过调整电流或电压的大小控制灯泡或LED灯珠的亮度。

3.4 控制前照灯工作模式：根据车辆行驶状态和用户设置，控制模块可以自动切换前照灯的工作模式，如切换远光、近光、日间行车灯等。

灯光电路分析

2.4.3转向危险报警灯电路分析
• 3、零部件功用
1）蓄电池和发动机：为转向危险报警灯提供足够电能。 2）转向灯：指示车辆行驶方向。危险报警灯：发出危险报警信号。 3）点火开关：接通或切断转向危险报警灯系统控制电路。 4）转向灯开关：接通或切断转向灯电路。 5）危险报警灯开关：接通或切断危险报警灯电路。 6）转向指示灯：显示转向灯的点亮，并告诉驾驶员。 7）闪光继电器：按工作需要的频率接通和切断转向危险报警灯电路，同时在有灯损坏时，加快通断频率。
2.4.1前照灯电路分析
2）本田雅阁2.3型车前照灯系统组成如图所示
3）别克君威2.5型车前照灯系统组成如图所示
1.5.1 前照灯电路分析
• 3、零部件功用 1）蓄电池和发电机：为远近光灯提供足够电能。 2）远光灯：保证车前有明亮又均匀的照明。近光灯：在夜间两车相会及市区行车时，防止对方驾驶员炫目。 3）点火开关：接通或切断前照灯照明系统控制电路。 4）照明开关：接通或切断前照灯照明系统电路。 5）变光开关：转换近光灯与远光灯电路的接通或切断。 6）远光指示灯：显示远光灯的点亮，并告诉驾驶员。 7）灯光继电器：用小电流回路控制大电流回路的接通或断开，延长灯光开关寿命。 8）灯光控制器：根据光线传感器的信号，及时接通或断开前照灯电路。 9）光线传感器：检测外界环境的光强度，转变为电信号传送到控制器。
1.5.2
雾灯电路分析
特点：前雾灯单独亮，前后雾灯同时亮
1.5.2
雾灯电路分析
中间继电器线圈电路
1.5.2
雾灯电路分析
雾灯继电器线圈电路
1.5.2
雾灯电路分析
雾灯工作电路
• 4、桑塔纳2000型车雾灯电路图分析
1）功能：前雾灯单独亮，前后雾灯同时亮。 2）分析雾灯电路原理图

前照灯控制电路的故障诊断与排除

前照灯控制电路的故障诊断与排除一、前照灯控制电路1.前照灯电路的组成前照灯控制电路主要由灯光开关、变光开关、前照灯继电器及前照灯组成。

前照灯继电器变光继电器继电器控制火线式电路（1）灯光开关灯光开关的形式有拉钮式、旋转式和组合式等形式。

通常采用组合开关，将前照灯、小灯（前位灯、尾灯、仪表灯、牌照灯）、转向信号灯及变光等开关制成一体，安装在转向盘左下方的转向柱上。

组合开关操纵杆端部旋钮有三个位置，转动旋钮，可依次接通小灯和前照灯。

（2）变光开关变光开关的作用是变换前照灯的近光和远光。

它有脚踏变光开关和组合式开关两种。

普通脚踏变光开关结构如图所示。

当用脚踏按钮时，推杆推动转轮向一个方向转动60℃，从而交替接通远、近光。

组合开关操纵杆端部旋钮置于前照灯位置，拨动操纵杆可使前照灯变光（近光与远光变换）。

脚踏变光开关（3）前照灯继电器前照灯的工作电流大，特别是四灯制的汽车，若用车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。

如用灯光开关直接控制前照灯，灯光开关易烧坏，因此，在前照灯电路中设有前照灯继电器。

前照灯继电器SW端子接灯光开关，E端子搭铁，B端子接电源，L 端子接变光开关。

当接通灯光开关（前照灯位置），继电器线圈通电，触点闭合，通过变光开关向前照灯供电。

前照灯继电器2.前照灯控制电路的骸灯（不得白动灯捶：）电皤（1）近光灯电路蓄电池电压一50A主前照灯熔丝一H-LP继电器线圈一前照灯变光开关E60的8脚一前照灯变光开关E60的11脚一E 1搭铁。

此时 H-LP 继电器线圈得电，其触点闭合。

蓄电池电压一50A主前照灯熔丝一H-LP继电器触点后分两路：一路经10A左前照灯近光熔丝一左侧前照灯近光灯A65fAi搭铁；另一路经10A右前照灯近光熔丝一右侧前照灯近光灯A64fA3搭铁。

此时，左、右前照灯近光灯均亮。

（2）远光灯电路当前照灯变光开关E60置于远光档、且位于头部位置时，E60的 9脚与11脚导通。

汽车前照灯昏暗自动发光器电路分析

汽车在光线良好的环境下白天行驶时，光敏可变电阻R2（光度越强，电阻值越大）因电阻值很高，通入到灵敏控制器的电流很小，致使通过灵敏继电器没有足够的线圈励磁电流，继电器开关不起作用。
大灯处在熄灭状态下。
汽车正常行驶，外界光线变得昏暗时
当汽车行驶到林荫小道及隧道时，由于透过光阀照到仪表板处的昏暗变光器光敏电阻R2的光线暗弱，致使光敏电阻R2的阻值变小，通过昏暗发光器的灵敏继电器J1电磁线圈的电流变大，使K1闭合；此时，灵敏继电器J2也开始通电，使K2闭合。前照灯电路被接通。点亮前照灯。
汽车前照灯昏暗自动发光电路分析
前照灯昏暗正常行驶时
前照灯昏暗发光器是由光电传感器和晶体管放大器两部分组成。光电传感器由光敏元件、延时电路和控制开关等组成。安装在汽车的仪表板上，用以接收从汽车挡风玻璃进来的自然光。光通量的大小由传感器前面的光阀进行调整。
晶体管放大器主要由晶体三极管VT1和VT2、二极管VD1和VD2、电阻R1～R9、电容C1和C2以及灵敏电阻器J1和J2等组成。
当通过隧道或外界光线变强后，光敏电阻R2的电阻值变大，大灯开始熄灭。
延时电路
晶体管VT2的作用主要是延时。当点火开关切断时，VT2使VT1保持接通状态，直到电容器C2上的电压减少到不足以使VT2导通时为止（此时为延时时间1分钟左右）。VT2截止后，VT1也截止，J1和J2均无电流通过，K1和K2开关断开，大灯开始熄灭。这样，可以在夜间在离开车辆时提供照明。

汽车前照灯自动变光电路的分析

汽车前照灯自动变光电路的分析
图例
为了使驾驶员在夜间驾驶车辆时不会对迎面驶来的车辆产生眩目，驾驶员必须频繁使用变光开
当迎面驶来的车辆在200米左右时，当对面车灯的亮光照在光敏电阻传感器PC 脚踏变光关 S
功率继电器 J
大灯远光
大灯近光
光敏电阻传感器
1 2
1 0
S
→ →
→ → → →
→
→
→
→
→
→ → → → → →
→
→
→ → →
→
→
→
PC 1 S 1 2 → →
→
→
→
→
→ →
近光灯
远光灯
会车后，由于光信号消失，光敏电阻传感器的电阻值上升，使VT1截止，VT2也截止，
当前照灯处于远光状态下工作时，用脚踩下机械式变光器，此时，脚踏变光开关的 → 1
S
2
→
→ →
→
→
→
→
→ →
→ →
远光灯
近光灯
1
1
S
2
2
S
→
→ →
→ → → →
→
→
→ →
→
→ → →
→
→
→
→ →
→ →
近光灯
近光灯。

2016年一汽丰田卡罗拉维修电路图 8.09-大灯

大灯（TFTM 制造）
(BAT) 40A H-LP-MAIN
2 1
R R-B
R
1
1 10A H-LP RH-LO
2 1
1 10A H-LP LH-LO
2 1
R R-B
1
1
5
1
H-LP 继电器
3
2
1
1
1 10A H-LP RH-HI
2 1
R
B R
R
2C LO
2B HI
高
DRL
E 1C
E 1B
E 2A
B 4A
DRLE
DIM
HRLY
29
32
30
26
22
15
51 3C
43 3A
53 3A
54 3A
35 3A
44 3C
L
B(*5)
B (*5)
P(*2) LG
B
LG(*5) B(*5)
18 AE3
LG (*5)
LG (*5)
R
R
－98－
大灯（TFTM 制造）
E36(A) 主车身 ECU
HF
HU
8A
5A
HEAD 29 A
(*2) R
V
R
低
A17(A),A29(B),A31(C) 右侧大灯总成
(*2)
W-B
W-B
W-B
W-B
V (*2) AC
－96－
*2 : 带日间行车灯 * 5 : 不带车灯自动熄灭系统
R1 Leabharlann 0A H-LP LH-HI2 1
B R
大灯（TFTM 制造）
(BAT) 10A DRL

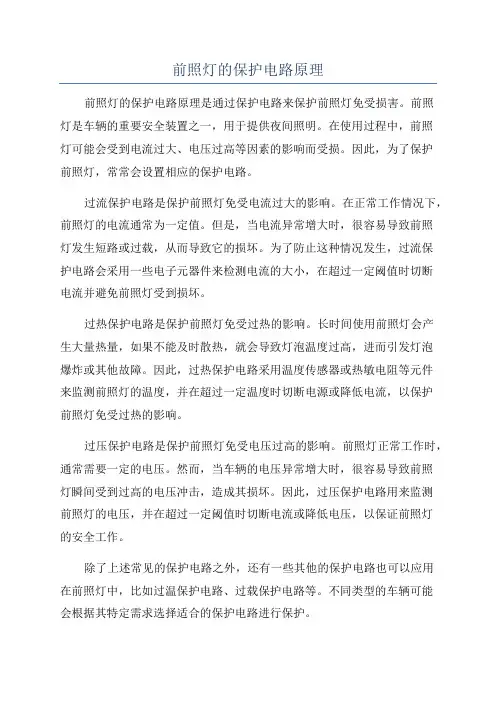

前照灯的保护电路原理

前照灯的保护电路原理前照灯的保护电路原理是通过保护电路来保护前照灯免受损害。

前照灯是车辆的重要安全装置之一，用于提供夜间照明。

在使用过程中，前照灯可能会受到电流过大、电压过高等因素的影响而受损。

因此，为了保护前照灯，常常会设置相应的保护电路。

过流保护电路是保护前照灯免受电流过大的影响。

在正常工作情况下，前照灯的电流通常为一定值。

但是，当电流异常增大时，很容易导致前照灯发生短路或过载，从而导致它的损坏。

为了防止这种情况发生，过流保护电路会采用一些电子元器件来检测电流的大小，在超过一定阈值时切断电流并避免前照灯受到损坏。

过热保护电路是保护前照灯免受过热的影响。

长时间使用前照灯会产生大量热量，如果不能及时散热，就会导致灯泡温度过高，进而引发灯泡爆炸或其他故障。

因此，过热保护电路采用温度传感器或热敏电阻等元件来监测前照灯的温度，并在超过一定温度时切断电源或降低电流，以保护前照灯免受过热的影响。

过压保护电路是保护前照灯免受电压过高的影响。

前照灯正常工作时，通常需要一定的电压。

然而，当车辆的电压异常增大时，很容易导致前照灯瞬间受到过高的电压冲击，造成其损坏。

因此，过压保护电路用来监测前照灯的电压，并在超过一定阈值时切断电流或降低电压，以保证前照灯的安全工作。

除了上述常见的保护电路之外，还有一些其他的保护电路也可以应用在前照灯中，比如过温保护电路、过载保护电路等。

不同类型的车辆可能会根据其特定需求选择适合的保护电路进行保护。

总的来说，前照灯保护电路的原理是通过采用各种电子元器件来检测并控制电流、温度和电压等参数，从而保护前照灯免受损害。

这些保护电路能够提高前照灯的可靠性和使用寿命，保证车辆在夜间行驶时具备良好的照明效果。

同时，保护电路的设计也要考虑到前照灯的功率、电气特性等因素，以确保保护电路能够有效地发挥作用。

前照灯电路的检查

前照灯电路的检查项目学习导航计划决策前照灯电路的检查项目学习导航检查评估前照灯电路的检查项目凯越16l轿车左前照灯远近光均不亮前照灯电路的检查项目一汽车照明系统相关资讯汽车照明灯的种类特点及用途种类外照明灯内照明灯雾灯牌照灯顶灯仪表灯行李箱灯工作时的特点白色常亮远近光变黄色或白色单丝常亮白色用途为驾驶员安全行车提供保障雨雪雾天保证有效照明及提供信号用于照亮汽车尾部牌照用于夜间车内照明用于夜间观察仪表时的照明用于夜间拿取行李物品时的照明前照灯电路的检查项目大灯总成转向灯危险警报灯转向灯危险警报灯车内灯灯光开关雾灯灯光故障传感器车后组合灯前照灯电路的检查项目前照灯电路的检查项目凯越前照灯电路图前照灯电路的检查项目前照灯的维护安装前照灯时应根据标志不得倾斜侧置
《前照灯电路的检查》项目
集中教学、小组讨论区
操作工位区
资料室
资料室
专用Hale Waihona Puke 具《前照灯电路的检查》项目
安全、规范教育
1、考勤，检查工作服、工作鞋、手指甲； 2、强调实训室用电、用油安全； 3、强调实训车辆、设备、工具操作安全； 4、强调操作规范； 5、强调“5S”要求和实训纪律；
《前照灯电路的检查》项目
6
一字形螺丝刀 6×125 mm
7
十字形螺丝刀 6×125 mm
8
多媒体教学设备
9
剪式举升机4个、4件套
《前照灯电路的检查》项目
四、实施计划
2、检查电路
（1）将点火开关置于“ON”位，并将灯光开关开至前照灯位，前照灯的近光应点亮，否则应用万用表或试灯检测其电源电路、灯光开关、接地情况及灯丝的好坏。（2）在近光灯点亮的情况下，按动前照灯变光开关，远光灯应点亮，否则应用万用表或试灯检测电源电路中变光开关的好坏、接地情况及灯丝的好坏。

前照灯电路

前照灯继电器
前照灯继电器
前照灯继电器
前照灯电路
前照灯的电路原理
可回缩式前照灯
组成：灯光控制开关，变光开关，前照灯缩回装置控制继电器，前照灯缩回装置电动机
优点：提高车身空气动力学性能
可回缩式前照灯装置电路
可回缩式前照灯装置电路
前照灯自动延时ቤተ መጻሕፍቲ ባይዱ制电路
电路被切断后，仍能继续一段时间后自动熄灭。
前照灯昏暗自动发光装置
自动变光
前照灯控制电路前照灯控制电路前照灯继电器前照灯的工作电流大特别是四灯制的汽车若用车灯开关直接控制前照灯车灯开关易损坏因此在灯光电路中设有灯光继电器
前照灯控制电路
前照灯继电器
前照灯的工作电流大，特别是四灯制的汽车，若用车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。
触点常开式前照灯继电器的结构和引线端子。端子SW与前照灯开关相连; 端子E搭铁; 端子B与电源相连; 端子L与变光开关相连。

1.5灯光电路分析

桑塔纳2000型车前照灯电路图分析桑塔纳2000型车前照灯电路图分析-远光灯 2000型车前照灯电路图分析
桑塔纳2000型车前照灯电路图分析桑塔纳2000型车前照灯电路图分析-近光灯 2000型车前照灯电路图分析
桑塔纳2000型车前照灯线路图分析桑塔纳2000型车前照灯线路图分析 2000
结合维修手册识读并分析线路图
本田汽车前照灯电路图分析
远光灯电路：远光灯电路：
本田汽车前照灯电路图分析
超车灯电路：超车灯电路：灯组合开关打超车档；灯组合开关打超车档；前照灯继电器线圈电路 -触点吸合
本田汽车前照灯电路图分析
超车灯电路：超车灯电路：
1.5.1前照灯电路分析 .1前照灯电路分析
• 7、总结电路分析
前照灯电路：点火开关置于ON ON位灯光开关E1置于2 E1置于 1、前照灯电路：点火开关置于ON位，灯光开关E1置于2位。远光灯电路：蓄电池+——30 ——P2——D 30— 30线 P2—— ——（247，13） 1）远光灯电路：蓄电池+——30线——P2——D（30—X）——（247，13）—— E1（X—56）——（276，245）——E4（56—56a）——B22——L—— E1（ 56）——（276，245）——E4（56—56a）——B22——L E4 B22—— S10——C17——T4e/3——L1——T4e/2—— ——C17——T4e/3——L1——T4e/2——（ 268）——B1搭铁—蓄电池— B1搭铁 S10——C17——T4e/3——L1——T4e/2——（8，268）——B1搭铁—蓄电池— 。 S9——C16——T4d/3——L2——T4d/2—— ——C16——T4d/3——L2——T4d/2——（ 270）——B1搭铁——蓄电池— B1搭铁——蓄电池 S9——C16——T4d/3——L2——T4d/2——（8，270）——B1搭铁——蓄电池—。 A28—— 200—272）——T26/12——K1——J285——T26/5——（256， ——（ T26/12——K1——J285——T26/5—— A28——（200—272）——T26/12——K1——J285——T26/5——（256， 197）——D1搭铁——蓄电池— D1搭铁——蓄电池远光指示灯 197）——D1搭铁——蓄电池— 。近光灯电路：蓄电池+——30 ——P2——D 30— 30线 P2—— ——（247，13） 2）近光灯电路：蓄电池+——30线——P2——D（30—X）——（247，13）—— E1（ 56）——（276，245）——E4 56—56b）——A21——m E4（ A21—— E1（X—56）——（276，245）——E4（56—56b）——A21——m—— S21——C5——T4e/4——L1——T4e/2—— ——C5——T4e/4——L1——T4e/2——（ 268）——B1搭铁—蓄电池— B1搭铁 S21——C5——T4e/4——L1——T4e/2——（8，268）——B1搭铁—蓄电池— 。 S22——C6——T4d/4——L2——T4d/2—— ——C6——T4d/4——L2——T4d/2——（ 270）——B1搭铁——蓄电池— B1搭铁——蓄电池 S22——C6——T4d/4——L2——T4d/2——（8，270）——B1搭铁——蓄电池—。

《汽车前照灯电路分析》教学设计

《汽车前照灯电路分析》教学设计教学设计一：汽车前照灯电路分析一、教学目标：1.了解汽车前照灯的功能和电路原理。

2.掌握汽车前照灯电路的基本元件和连接方式。

3.能够分析汽车前照灯电路故障并进行维修。

4.培养学生的动手能力和解决问题能力。

二、教学内容：1.汽车前照灯的功能和作用。

2.汽车前照灯电路的基本原理和连接方式。

3.汽车前照灯电路的故障分析和维修方法。

三、教学过程：1.导入（10分钟）介绍汽车前照灯的作用和重要性，引发学生对汽车前照灯电路的兴趣。

2.知识讲解（20分钟）a.汽车前照灯电路的基本原理：讲解汽车前照灯的电路连接方式，包括基本原件（前照灯开关、继电器、保险丝、电灯泡等）的作用和连接方式。

b.汽车前照灯电路的故障分析：讲解前照灯电路可能出现的故障原因和排查方法。

c.汽车前照灯电路的维修方法：介绍常见的前照灯电路故障的维修方法，包括更换灯泡、修复开关、更换继电器等。

3.实验操作（30分钟）通过实验操作，让学生亲自动手进行汽车前照灯电路的搭建和故障排查维修操作。

a.搭建实验电路：学生按照教师提供的实验电路图和材料，自行搭建汽车前照灯电路。

b.故障排查维修：故意制造电路故障，让学生进行故障排查和维修操作，如更换灯泡、修复开关、更换继电器等。

4.讨论总结（20分钟）让学生围绕实验操作中出现的故障和解决方法进行讨论，总结汽车前照灯电路故障排查和维修的重要步骤和注意事项。

四、教学评价：1.实验报告：要求学生撰写实验报告，包括实验操作过程、故障排查和维修步骤、实验结果等。

2.实际操作能力评估：评估学生在实验操作中的实际操作能力和动手能力。

3.知识理解能力评估：进行小测验，检查学生对汽车前照灯电路的理解和掌握程度。

五、教学拓展：1.进一步了解其他汽车电路：可拓展至其他汽车电路的原理和维修方法，如后照灯电路、转向灯电路等。

2.实地考察：组织学生参观汽修店或专业维修中心，了解实际汽车电路维修情况。

六、教学关键点和难点：1.教学关键点：讲解汽车前照灯电路的基本原理和连接方式，进行实验操作和故障排查维修。

汽车前照灯控制电路

汽车前照灯（大灯）电路控制的形式及分析方法汽车前照灯控制电路有些是比较复杂的，电路的分析及电流的走向，在汽车电路的故障诊断中起着非常重要的作用。

为了帮助读者及维修人员搞清楚各电路的流向及控制方法，现将一些常见的前照灯控制电路（控制火线式带大灯继电器和变光继电器、控制搭铁式带大灯继电器和变光继电器、只带大灯继电器的控制形式大灯控制电路、带远光和近光继电器的大灯控制形式大灯控制电路、没有继电器的火线控制式大灯控制电路、没有继电器的控制搭铁式的大灯控制电路）及电流控制电路，给出详尽的电路分析方法，节省大量的时间，资料非常难得宝贵，无论是对修理工和教师，都有很大的帮助作用。

一、带大灯继电器和变光继电器大灯控制电路1. 控制火线式（1）大灯不工作时（2）前照灯继电器工作电路当灯光开关接通后，其电路是:蓄电池正极→易熔线FL→灯光开关→灯光继电器通电线圈→搭铁→蓄电池负极左前照灯远光灯工作电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→左远光灯→搭铁→蓄电池的负极。

右前照灯远光灯工作电路蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→W点→右远光灯→搭铁→蓄电池的负极。

远光指示灯电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝A →W 点→Q 点→远光指示灯→搭铁→蓄电池的负极。

当接通变光开关时，左右前照灯的近光灯电路接通：左前照灯近光灯工作电路蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝B →左近光灯→搭铁→蓄电池的负极。

右前照灯近光灯工作电路远光指示灯变光继电器灯光继电器灯光开关远光左近光右变光开关K 1→ →→→ →→ → →→K 2→→ QFL保险丝A保险丝B→远光W→→→ →→→ →→→→→→ → →→→ →→→ 近光蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2的下触点→保险丝B →右近光灯→搭铁→蓄电池的负极。

毕业设计(论文)-自动前照灯电路分析与故障排除

毕业设计（论文）-自动前照灯电路分析与故障排除常州机电职业技术学院毕业设计,论文,作者: 学号: 30712630 系部: 汽车电子专业: 汽车电子题目: 自动前照灯电路分析与故障排除指导者:评阅者:2010年05月1毕业设计(论文)中文摘要摘要: 文章简要介绍了前照灯技术的发展历程和存在的问题，讲述了自动前照灯电器设备和电路的作用原理，诊断出和排除各种电路的常见故障。

为确保夜间行车安全, 提高行车速度, 目前很多汽车装有前照灯自动控制系统。

该系统通常由前照灯状态自动调整系统、昏暗自动发光控制系统、前照灯自动变光控制系统和前照灯自动延时关闭控制系统组合而成。

现有的前照灯系统在安全性方面存在隐患，人们日益关注汽车驾驶的安全性问题，从而使智能前照灯系统得以广泛发展和应用。

阐述了传统AFS系统以及更为先进的预瞄型AFS 系统的原理、控制方式和功能，并对AFS 系统的发展趋势进行了分析。

本文还着重讲述了当前先进的自适应氙气前照灯技术在奔驰新款221车系中的应用。

关键词:前照灯控制原理 AFS系统应用2毕业设计(论文)外文摘要Title: Automatic Headlamp Circuit Analysis and TroubleshootingAbstract:This paper briefly introduces the development process and headlamp technology problems about electrical equipment and automatic headlights role of circuit theory, circuit diagnosis and rule out all kinds of common faults. In order to ensure night driving safety, improve speed, the current number of vehicles equipped with a headlamp control system. Usually by thestate of the system automatically adjusts headlamp system that automatically dim light control system, automatic headlight dimming control system and automatic headlamp control system of a combination of delayed closure. The existing headlight system in the security risks exist,there is growing concern about driving safety issues, so intelligent headlamp system is a wide range of development and application. AFS system described traditional and more advanced preview-type AFS systems theory,control methods and functions, and AFS system development trends are analyzed. This article also describes the current focus on advanced adaptive xenon headlights in the new Mercedes-Benz 221 cars in the applicationKeywords : Headlight Control Principle AFS system application1绪论 ............................................................................................................................................. (1)第一章汽车前照灯自动控制系统 ..................................................................... . (1)1.1 前照灯状态自动调整系统 ..................................................................... (1)1.2 昏暗自动发光控制系统 ..................................................................... . (2)1.3 前照灯自动变光控制系统 ..................................................................... (4)1.4 前照灯自动延时关闭控制系统 ..................................................................... ................... 4 第二章 AFS自适应前照灯系统简介...................................................................... .. (5)2.1 传统AFS 系统基本组成及控制...................................................................... . (6)2.1.1 传统AFS 系统组成...................................................................... . (6)2.2.2 AFS 系统的控制方式...................................................................... .. (8)2.2 AFS 系统工作情况 ..................................................................... .. (8)2.2.1 AFS系统的软硬件...................................................................... ............................ 9 第三章预瞄型AFS 系统 ..................................................................... (17)3(1 P-AFS 系统描述 ..................................................................... .. (17)3(2 预瞄型AFS 系统功能 ..................................................................... (19)3(3 AFS系统未来发展趋势 ..................................................................... .......................... 20 第四章汽车前照灯电路故障探析 ..................................................................... .. (21)4.1 故障现象 ..................................................................... . (21)4.2 故障原因 ..................................................................... . (21)4.3 维修注意事项 ..................................................................... ............................................ 22 第五章奔驰221车型前照灯故障及其诊断维修 ..................................................................... .. 225.1 旋转照明开关部件说明 ..................................................................... .. (22)5.2前SAM控制单元部件说明 ..................................................................... .. (23)5.3照明装置部件说明 ..................................................................... .. (24)5.4 拆卸安装氙气大灯控制单元 ..................................................................... (26)5.5 大灯控制功能 ..................................................................... (27)5.5.1近光灯促动 ..................................................................... (27)5.5.2远光灯促动 ..................................................................... (28)5.5.3日间行车灯促动 ..................................................................... . (28)5.5.4自动大灯促动 ..................................................................... .. (29)5.6 氙气大灯控制单元部件说明 ..................................................................... (30)5.6.1 复式氙气大灯输出控制 ..................................................................... (31)5.6.2 近光束 / 远光束之间的转换 ..................................................................... (31)5.6.3 自动大灯光程调节促动 ..................................................................... (31)5.6.4 动态转弯照明控制 ..................................................................... .. (31)5.6.5 促动弯道照明 ..................................................................... . (32)5.6.6 高速功率照明控制 ..................................................................... .. (32)5.6.7 扩展雾灯功能控制 ..................................................................... .. (32)5.7 自适应型远光灯辅助系统诊断信息 ..................................................................... ......... 32 结论 ..................................................................... ........................................................................ . (33)致谢 ..................................................................... ........................................................................ . (33)参考文献 ..................................................................... .. (34)2绪论汽车前照灯系统的发展经历了多个阶段:从最初的煤油灯发展到白炽灯;然后发展到抛物面卤钨前照灯、自由曲面卤钨前照灯和投射系统前照灯;上世纪九十年代中期出现了以气体放电灯为光源的投影系统前照灯和自由曲面前照灯系统。

自动前照灯控制系统的检修与案例分析

（3）暂时更换新的或功能正常的前照灯光束高度调整电机，测试功能是否正常，
若仍不正常，更换前照灯光束高度调整ECU。
传感器端子
测量条件信号电压值
2 (SHRR) - 1 (SHG)
＋45°（高） 0°（正常）－45°（低）
约 4.05 V 约 2.25 V 约 0.45 V
自动前照灯控制系统的检修与案例分析
自动前照灯控制系统的检修与案例分析
一、自动前照灯控制系统的检修
前照灯开关电路的检修
自动前照灯控制系统的检修与案例分析
一、自动前照灯控制系统的检修
检修步骤如下：
（1）关闭点火开关，断开前照灯开关的线束连接器，检查线束侧搭铁电路端子6和搭铁之间的电阻，应小于1Ω。如不符合要求，则维修电路中的搭铁不良故障。
（2）断开车身控制模块X1线束连接器，检查线束侧车身控制模块与前照灯开关之间的 3条线路是否短路或断路，若不正常，则修理或更换线束或连接器。
（3）前照灯开关的检查。按表所示检查前照灯开关各端子的导通性，如不符合要求，则
更换前照灯开关。
前照灯开关位置
导通情况
OFF（关闭）
6-5导通
AUTO（自动）
均不通
二、案例分析
别克陆尊多功能车自动前照灯常亮故障现象：据用户反映，即使外界光线非常好，该车的自动前照灯也会常亮，如果手动关闭前照灯，多功能驾驶员信息中心DIC上会显示“建议打开前照灯”。故障诊断与排除：
（1）使用故障诊断仪进入车身控制单元，查看到环境光照传感器的数据为4.78V，遮挡或使用手电光照射传感器时，数据基本没有变化。
（2）正常情况下，环境光照传感器被遮挡（光线暗）时的数据为4.78V，而光线强时的数据为2.26V。

丰田卡罗拉_前照灯控制电路

2 1 IA4 1 R–B R–B
2
1 R–B
2 W–B
R–B
I3 W–B W–R G–B(* 1)
W–B
H4 Headlight RH (Low)
H2 Headlight LH (Low)
B R–W
R–W
R
W–B
71
2004 COROLLA (EWD533U)
Headlight
From Power Source System (See Page 48) * 1 : USA
1 10A HEAD LH LWR R–B 2 1
1 10A HEAD RH LWR 2 1
15
IA5 R–W (*3)
15 IA5 R–W (*2) S1 Skid Control ECU with Actuator
B J1 Junction Connector
12 PKB
1
B2 Brake Fluid Level Warning SW
From Power Source System (See Page 48) * * * * 1 : USA 2 : w/ ABS 3 : w/o ABS 4 : w/ Fog Light 1 40A HEAD MAIN 2 Combination SW R–B 1 R 1 3 HEAD Relay 2 1 R–Y R–B 5 1 R–B
L–W R–W R–B
15A TAIL
L–W
R–B
7 IH G–W 3 1 TAIL Relay 5 1 W–R G 3 G–B (* 1) 2 3 (* 1) (* 1)
R R–B 1 7 IC G–W (* 1)
1 1 10A HEAD LH UPR 2 2 1 10A HEAD RH UPR L–W 5 1 1 1 R 20 4C 2 4 IL 3 1

前照灯及卡罗拉前照灯电路分析

合集下载
