如何确定立面分格门窗作为建筑外围护结构的组成部分，无论是高档建筑、还是普通住宅，都给予了不同的建筑功能和要求，如要满足建筑效果、防雨、采光、通风、视野、保温隔热、隔声等多种功能，才能为人们提供舒适、宁静的室内环境，实现社会可持续发展的要求。
铝合金门窗是现在应用最广泛的一类门窗，本文就如何设计出满足建筑要求和功能的铝合金门窗提出一些思路和看法。
一、门窗的建筑设计门窗是建筑的单元，是立面效果的装饰符号，最终体现出建筑的特点。
尽管不同建筑对门窗的设计有不同的要求，门窗大样分格千变万化，但我们还是可以找寻出一些规律。
1．门窗立面分格要符合美学特点，分格设计时，要考虑如下因素1) 分格比例的协调性。
就单个玻璃板块来说，长宽比接近黄金分格比是美的，不宜设计成正方形和长宽比达1：2以上的狭长矩形。
(2)玻璃与槽口搭接量和其它配合尺寸应符合《铝合金窗》(GB/T8479)中表5和表6的规定。
(3)玻璃与铝合金框槽应采用橡胶垫片柔性接触。
(4)玻璃应进行机械磨边处理，磨轮的目数应在180目以上。
3．五金配件的选择和设计。
4．推拉门窗窗扇与上下框导轨搭接量应不小于10mm，并且必须安装防脱落块和防撞块等安全措施，防止窗扇掉落和开启时碰撞伤人。
5．建筑外墙面玻璃窗活动扇下框距室内地面高度应不低于900mm。
特殊情况下如果低于900mm 时应采取其它防护安全措施(如增加防护栏杆等)。
6．铝合金门窗连接固定采用的螺钉、螺栓必须采用优质不锈钢制品，以防止电化腐蚀产生螺钉松动。
不锈钢螺钉尽量采用机制螺纹，尽量避免使用自攻钉，螺钉连接最好设计成受剪状态。
7．门窗应与墙体可靠连接固定门窗与墙体连接方法主要有钢附框连接、燕尾铁脚焊接连接、燕尾铁脚与预埋件连接、固定钢片射钉连接、固定钢片金属膨胀螺栓连接等几种。
燕尾铁脚厚度应≥3mm。
固定钢片厚度≥1。
5mm，宽度≥15mm。
所有燕尾铁脚和固定钢片表面应进行热浸镀锌处理。
门窗连接固定点间距一般在300mm～500mm之间，不能大于500mm。
式中W k——围护结构风荷载标准值（KN/m2）βgz——高度Z处的阵风系数，按《建筑结构荷载规范》（GB50009）采用；μs——风荷载本型系数，按《建筑结构荷载规范》（GB50009）7.3.3局部风压体型系数的规定采用。
当建筑物进行了风洞试验时，可根据风洞试验结果确定；μz——风压高度变化系数，按《建筑结构荷载规范》（GB50009）的规定采用；W o——基本风压（KN/m2），按《建筑结构荷载规范》（GB50009）的规定采用；1.2.2门窗玻璃的抗风压设计应按现行行业标准《建筑玻璃应用技术规程》（JGJ113）的规定执行。
1.2.3门窗构件应根据受荷情况和支承条件采用结构力学方法进行计算。
1.2.4门窗构件由风荷载作用力产生的最大挠度值应满足下式要求，并且应同时满足绝对挠度值不大于15mm:u max≤[u](1.2.4)式中：u max——构件弯曲最大挠度值；[u]——构件弯曲允许挠度值，门窗镶嵌单层玻璃时：[u]=l/120;门窗镶嵌夹层玻璃、中空玻璃时：[u]=l/180。
1.2.5门窗构件的连接计算应符合下式要求：Ơk≤ƒk/K(1.2.5)式中：Ơk——风荷载（标准值）作用所产生的应力；1.2.7作用不锈钢抽芯铆钉的拉立和剪力，应分别不大于按照《抽芯铆钉技术条件》（GB2对于不采用雨幕原理进行压力平衡设计的门窗结构，应采取有效的密封防水措施和结构防水措施，实现水密性能设计要求。
3门窗的防水构造设计，宜采取在门窗水平缝隙上方设一定宽度的披水板、下框室内侧翼缘有足够的挡水高度以及门窗室内侧结构缝隙的有效密封等具体措施。
门窗的排水设计，应保证排水孔的开口尺寸、数量及分布的合理性，保证排水系统的通畅。
4门窗型材构件连接和附件装配缝隙以及门窗框与洞口墙体安装间隙均应有防水密封处理措施。
5门窗框与墙体之间宜设置止水板或披水板。
1.3.3洞口墙体表面装饰应有排水措施，外墙窗楣应做滴水线或滴水槽，窗台上面应做流水坡度，滴水槽的宽度和深度均不应小于10mm。

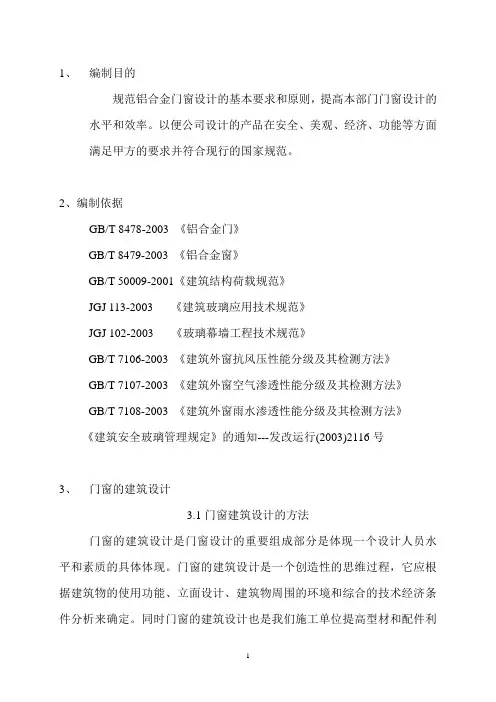

1、编制目的规范铝合金门窗设计的基本要求和原则，提高本部门门窗设计的水平和效率。
以便公司设计的产品在安全、美观、经济、功能等方面满足甲方的要求并符合现行的国家规范。
2、编制依据GB/T 8478-2003 《铝合金门》GB/T 8479-2003 《铝合金窗》GB/T 50009-2001《建筑结构荷载规范》JGJ 113-2003 《建筑玻璃应用技术规范》JGJ 102-2003 《玻璃幕墙工程技术规范》GB/T 7106-2003 《建筑外窗抗风压性能分级及其检测方法》GB/T 7107-2003 《建筑外窗空气渗透性能分级及其检测方法》GB/T 7108-2003 《建筑外窗雨水渗透性能分级及其检测方法》《建筑安全玻璃管理规定》的通知---发改运行(2003)2116号3、门窗的建筑设计3.1门窗建筑设计的方法门窗的建筑设计是门窗设计的重要组成部分是体现一个设计人员水平和素质的具体体现。
门窗的建筑设计是一个创造性的思维过程，它应根据建筑物的使用功能、立面设计、建筑物周围的环境和综合的技术经济条件分析来确定。
同时门窗的建筑设计也是我们施工单位提高型材和配件利用率、节约生产成本的关键阶段。
3.1.1 门窗的建筑设计应从门窗的性能、功能、美观、安全、经济等方面综合考虑。
不同的建筑物对门窗上述要求的则重点不同,因此设计时一定要有主次之分突出重点、兼顾其它。
3.1.2 门窗的建筑设计应考虑建筑物的性质、所在位置，门窗在建筑物内部的具体部位和性质、甲方的要求、周围的环境、合同的规定、成本等综合因素。
3.1.3 门窗的建筑设计必须具备以下文件：门窗部门的设计任务书、建筑施工图（平、立、剖面图，门窗大样、门窗表、建筑设计总说明、建筑变更相关文件、节点图）和门窗承包合同。
3.1.4 卧室、书房、客厅、医院病房、学校教室、公司净化间、会议室等建筑物对门窗水密性、气密性和隔音性能的要求比较高，窗型应以平开窗为主。

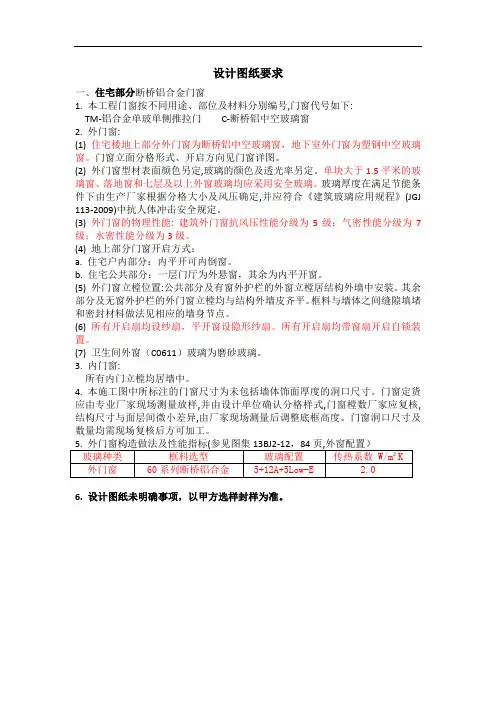

设计图纸要求一、住宅部分断桥铝合金门窗1. 本工程门窗按不同用途、部位及材料分别编号,门窗代号如下:TM-铝合金单玻单侧推拉门C-断桥铝中空玻璃窗2. 外门窗:(1) 住宅楼地上部分外门窗为断桥铝中空玻璃窗，地下室外门窗为塑钢中空玻璃窗。
门窗立面分格形式、开启方向见门窗详图。
(2) 外门窗型材表面颜色另定,玻璃的颜色及透光率另定。
单块大于1.5平米的玻璃窗、落地窗和七层及以上外窗玻璃均应采用安全玻璃。
玻璃厚度在满足节能条件下由生产厂家根据分格大小及风压确定,并应符合《建筑玻璃应用规程》(JGJ 113-2009)中抗人体冲击安全规定。
(3) 外门窗的物理性能: 建筑外门窗抗风压性能分级为5级；气密性能分级为7级；水密性能分级为3级。
(4) 地上部分门窗开启方式：a. 住宅户内部分：内平开可内倒窗。
b. 住宅公共部分：一层门厅为外悬窗，其余为内平开窗。
(5) 外门窗立樘位置:公共部分及有窗外护栏的外窗立樘居结构外墙中安装。
其余部分及无窗外护栏的外门窗立樘均与结构外墙皮齐平。
框料与墙体之间缝隙填堵和密封材料做法见相应的墙身节点。
(6) 所有开启扇均设纱扇，平开窗设隐形纱扇。
所有开启扇均带窗扇开启自锁装置。
(7) 卫生间外窗（C0611）玻璃为磨砂玻璃。
3. 内门窗:所有内门立樘均居墙中。
4. 本施工图中所标注的门窗尺寸为未包括墙体饰面厚度的洞口尺寸。
门窗定货应由专业厂家现场测量放样,并由设计单位确认分格样式,门窗樘数厂家应复核,结构尺寸与面层间微小差异,由厂家现场测量后调整底框高度。
门窗洞口尺寸及数量均需现场复核后方可加工。
6. 设计图纸未明确事项，以甲方选样封样为准。
二、配套公建部分断桥铝合金门窗1、建筑外门窗：本工程地上部分外门窗采用5+12A+5Low-E中空玻璃断桥铝合金窗，地下部分门窗除特别明确外均采用5+12A+5Low-E中空玻璃塑钢窗，门窗的物理性能要求详下表：注：A.见《全国民用建筑工程设计技术措施》、《北京市建筑设计技术细则》、《北京市建筑节能规范》。
1 总则为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。
本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。
铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号主型材main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。
辅型材accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。
主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。
型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。
遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。
干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。
湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。
符号结构设计M x————绕x轴弯曲设计值M y————绕y轴弯曲设计值P3 ————抗风压性能指标值R ————承载力设计值S ————荷载设计值W o————基本风压W k————风荷载标准值W x ————绕x轴的弹性截面模量W y ————绕y轴的弹性截面模量μz ————风压高度变化系数γG————重力载荷分项系数γW————风载荷作用分项系数物理性能C ————水密性能设计计算系数△P ————水密性能压力差值T r ————透光折减系数V o ————水密性能设计风速ρ————空气密度材料E ————材料弹性模量l ————杆件长度μ——杆件弯曲挠度值α——材料线膨胀系数f a——铝合金型材强度设计值f b——钢材强度设计值δ——应力设计值γ——塑性发展系数γg——材料重力密度标准值γR——抗力分项系数γξ——材料性能分项系数3 材料铝合金型材铝合金门窗工程用铝合金型材的合金牌号，供应状态、化学成分、力学性能、尺寸允许偏差应符合现行国家标准《铝合金建筑型材第1部分：基材》GB 的规定，型材横截面尺寸允许偏差可选用普通级，有配合要求时应选用高精级或超高精级。

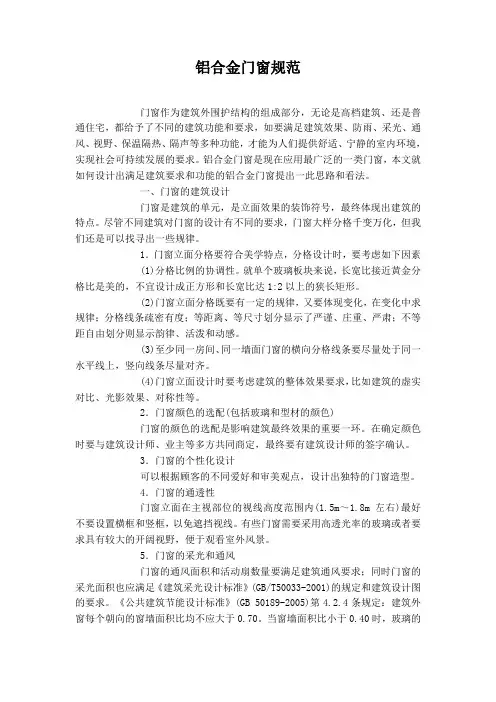

铝合金门窗规范门窗作为建筑外围护结构的组成部分，无论是高档建筑、还是普通住宅，都给予了不同的建筑功能和要求，如要满足建筑效果、防雨、采光、通风、视野、保温隔热、隔声等多种功能，才能为人们提供舒适、宁静的室内环境，实现社会可持续发展的要求。
铝合金门窗是现在应用最广泛的一类门窗，本文就如何设计出满足建筑要求和功能的铝合金门窗提出一此思路和看法。
一、门窗的建筑设计门窗是建筑的单元，是立面效果的装饰符号，最终体现出建筑的特点。
尽管不同建筑对门窗的设计有不同的要求，门窗大样分格千变万化，但我们还是可以找寻出一些规律。
1．门窗立面分格要符合美学特点，分格设计时，要考虑如下因素(1)分格比例的协调性。
就单个玻璃板块来说，长宽比接近黄金分格比是美的，不宜设计成正方形和长宽比达1:2以上的狭长矩形。
(2)门窗立面分格既要有一定的规律，又要体现变化，在变化中求规律；分格线条疏密有度；等距离、等尺寸划分显示了严谨、庄重、严肃；不等距自由划分则显示韵律、活泼和动感。
(3)至少同一房间、同一墙面门窗的横向分格线条要尽量处于同一水平线上，竖向线条尽量对齐。
(4)门窗立面设计时要考虑建筑的整体效果要求，比如建筑的虚实对比、光影效果、对称性等。
2．门窗颜色的选配(包括玻璃和型材的颜色)门窗的颜色的选配是影响建筑最终效果的重要一环。
在确定颜色时要与建筑设计师、业主等多方共同商定，最终要有建筑设计师的签字确认。
3．门窗的个性化设计可以根据顾客的不同爱好和审美观点，设计出独特的门窗造型。
4．门窗的通透性门窗立面在主视部位的视线高度范围内(1.5m～1.8m左右)最好不要设置横框和竖框，以免遮挡视线。
有些门窗需要采用高透光率的玻璃或者要求具有较大的开阔视野，便于观看室外风景。
5．门窗的采光和通风门窗的通风面积和活动扇数量要满足建筑通风要求；同时门窗的采光面积也应满足《建筑采光设计标准》(GB/T50033-2001)的规定和建筑设计图的要求。
1、规格铝合金门窗有推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种。
都有国家建筑标准设计图。
每一种门窗分为基本门窗和组合门窗。
基本门窗由框、扇、玻璃、五金配件、密封材料等组成。
组合门窗由两个以上的基本门窗用拼樘料或转向料组合成其他形式的窗或连窗门。
每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm的推拉铝合金门，则称为90系列推拉铝合金门。
铝合金推拉门有70系列和90系列两种，基本门洞高度有2100、2400、2700、3000mm，基本门洞宽度有1500、1800、2100、2700、3000、3300、3600mm。
推拉铝合金窗有55系列、60系列、70系列、90系列、90一I系列。
基本窗洞高度有900、1200、1400、1500、1800、2100mm；基本窗洞宽度有1200、1500、1800、2100、2400、2700、3000mm。
铝合金平开门有50系列、55系列、70系列。
基本门洞高度有2100、2400、2700mm，基本门洞宽度有800、900、1200、1500、1800mm。
平开铝合金窗有40系列、50系列、70系列。
基本窗洞高度有600、900、1200、1400、1500、1800、2100mm；基本窗洞宽度有600、900、1200、1500、1800、2100mm。
铝合金地弹簧门有70系列、100系列。
基本门洞高度有2100、2400、2700、3000、3300mm，基本门洞宽度有900、1000、1500、1800、2400、3000、3300、3600mm。
铝合金型材表面阳极氧化膜颜色有银白色、古铜色。
玻璃品种可采用普通平板玻璃、浮法玻璃、夹层玻璃、钢化玻璃、中空玻璃等。
玻璃厚度一般为5mm或6mm。
2、质量要求⒈门窗表面不应有明显的擦伤、划伤、碰伤等缺陷。
⒉门窗相邻杆件着色表面不应有明显的色差。
⒊门窗表面不应有铝屑、毛刺、油斑或其他污迹，装配连接处不应有外溢的胶粘剂。
铝合金门窗技术规范一、设计规范1.窗型设计1)密封性能和保温性能要求高的采用平开窗，否则采用推拉窗2)一般情况下，考虑到滑轮的承重及材料本身的抗风压强度，双扇推拉窗宽度不宜超过2100mm，扇高不宜大于1500mm，3)洞口宽度小于600mm时，不宜采用推拉窗，应考虑采用平开窗或上悬窗4)平开扇宽度不宜大于600mm，中空玻璃平开扇以不大于550mm为宜5)平开窗以内开为宜，可有效提高安全性能，若设计院要求外开，应在设计中增加安全防护措施6)一般情况下，考虑到滑轮的承重及材料的刚度，推拉门宽度不宜大于2000mm，高度不宜超过2200mm，若超过此规格，需选用专用的加重型滑轮及型材7)一般情况下，单扇平开门宽度不宜大于900mm，高度不宜大于2400mm，双扇平开门宽度应在1200－1800mm之间，超出此范围需考虑增加固定分格8)窗型分格设计应上下、左右照应，横框和竖框应尽量分别对齐，窗扇高度位置应考虑其使用便利性9)平开窗应考虑避免和建筑物中的水管等设施发生干涉10)尽量减少采用三扇推拉窗，若必须采用，宜采用4等分的形式，可保证接近二分之一的通风量，当必须采用3等分时，应在工艺尺寸中合理计算，保证功能完备性2.型材选型1)鉴于加工和配套的成熟度，应优先选用公司推荐使用窗型2)一般情况下，应选用扣条内装的结构，以便于施工，并提高安全性3)应在允许的范围内，尽量采用薄壁型材4)安装单点锁的平开窗，宜采用无槽口型材，安装两点锁的平开窗，宜采用带欧标槽口的型材5)方管框加扣条扣座适合用于室内及有屋檐的部位，对于在易受雨水冲刷的部位，不宜采用方管框制作外窗6)平开门宜选用较为厚重的型材，框料应选用带腔室型材，以保证其使用性能3.结构设计1)一般情况下，双扇推拉窗从室内观察，左扇在外，右扇在内；三扇推拉窗，两扇在内，中扇在外2)纱窗均为内置，双扇推拉窗（含大小扇形式）设一个纱扇，三等分三扇推拉窗设一个纱扇，四等分三扇推拉窗设两个纱扇3)高于1800mm的组合平开窗应采用加强中挺或加强拼管，以提高抗风压能力4)组合平开窗中挺部位连接宜采用中挺连接件5)组合平开窗转角部位宜采用一体化边框，而非加转角型材6)组合推拉窗拼接宜采用拼接型材，转角宜采用转角型材4.工艺设计1)推拉窗滑道部位应开设排水口2)平开窗固定玻璃和开启部位均应开设排水槽，并加盖排水孔盖3)固定玻璃部位，室外侧应预穿胶条，室内侧后压胶条，若型材结构无法满足预穿，应设计为胶条单塞工艺4)进行组角工艺时，应使用组角胶，组角胶宜使用双组分胶5)隼口连接部位应打隼口胶，防止雨水渗漏6)胶条接口部位应用专用胶条粘结剂粘结7)玻璃垫块位置（各种门窗玻璃垫块用法见附图）5.配件设计1)固定玻璃宜采用改性PVC胶条，平开框扇开启部位宜采用EPDM胶条2)推拉窗关键配件为滑轮，滑轮的选用应保证承重的要求3)推拉窗标准配置为月牙锁，与其配套的锁勾应保证长短和高低均能与型材和锁体配套4)当推拉窗安装条形锁时，应考虑扇料的宽度和边框的结构，是否便于整套五金件的装配，推拉窗条形锁宜选用自动锁，以减少锁具的损坏几率5)推拉门不可安装自动条形锁，宜安装手动条形锁，若推拉门作为室外门，可装配一把带钥匙双面条形锁6)推拉门窗必须保证副档、防撞块、止风板、防盗块等配件齐备，否则影响产品的性能7)外平开窗宜采用滑撑结构，作为承重构件，单玻平开窗应选用18mm宽规格，中空平开窗应选用22mm宽规格，长度根据扇宽确定8)内平开窗多采用合页及限位撑，一般与带欧标槽的结构配套使用，合页及限位撑均采用卡式9)外平开窗可安装单点锁或多点锁，多点锁适用于风压较大地区，单点锁抗风压能力较差，多点锁多与带欧标槽的结构配套使用10)内平开窗只能装配多点锁11)平开门根据型材结构进行选择，带欧标槽口的结构宜选用卡式合页，无槽口的平开门应选用门专用合页，常规尺寸范围内的门扇配置两个合页即可12)平开门锁一般情况下选用标准球形锁，安装球形锁的门扇须带中腰，中腰厚度应大于35mm，无中腰的平开门宜选用组合双舌插芯锁，但造价较高13)为防止使用中损坏，室外平开门须考虑加装闭门器，安装闭门器须保证框料和扇料的尺寸满足安装闭门器的要求二、加工规范《暂缺》三、安装规范《暂按工程部安装规范执行》四、附录（国家规范）《暂缺》技术部2007年8月。
门窗知识大全第一节：门窗的作用、定义及铝合金门窗执行的标准：一:门窗的作用:门窗是建筑外围护结构的开口部位，是抵御风雨尘虫，实现建筑热、声、光环境等物理性能的极其重要的功能性部件，并且具有建筑外立面和室内环境两重装饰效果，直接关系到建筑的使用安全、舒适节能和人民生活水平的提高。
它必须具有采光、通风、防风雨、保温、隔热、隔声、防尘、防虫、防火、防盗等多种使用功能，才能为人们提供安全舒适的室内居住环境，同时作为建筑外墙和室内装饰的一部分，其结构形式、材料质感、表面色彩等外观效果，对建筑物内外的美观协调起着十分重要的功能和装饰作用。
二:铝合金门窗的相关的定义:隔热材料：用以连接铝合金型材的低热导率的非金属材料隔热条的导热系数（W/m²·k）：0.3铝合金的导热系数（W/m²·k）：207隔热条和铝合金型材使用年限为20年隔热型材分为穿条式和浇注式穿条式：通过开齿、穿条、滚压工序，将条型隔热材料穿入铝合金型材穿条槽内，并使之被铝合金型材牢固咬合的复合方式浇注式：把液态隔热材料注入铝合金型材浇注槽内并固化，切除铝合型材浇注槽内的临时连接桥使之断开金属连接，通过隔热材料将铝合金型材断开的二部分结合在一起的复合方式隔热型材：以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材铝合金窗:由铝合金建筑型材制做框、扇结构的窗铝合金门:由铝合金建筑型材制做框、扇结构的门外窗：有一个面朝向室外的窗外门：有一个面朝向室外的门平开门：合页（铰链）装于门侧面、向内或向外开启的门推拉门：单扇、双扇或多扇向左右推拉的门平开窗：合页（铰链）装于窗侧面、向内或向外开启的门上悬窗：合页（铰链）装于窗上侧，向内或向外开启的窗下悬窗：合页（铰链）装于窗下侧，向内或向外开启的窗落地窗：通至地面的长窗，开启扇可作门用百叶窗：用多片百页片组成的窗带形窗：多扇连续水平方向组合的窗三：铝合金门窗执行的标准：《建筑外门窗气密、水密、抗风压性能分级及检测方法》-----GB/T7106—2008第二节：主要门窗系列、及门窗的主要开启方式一：主要型材系列１：55系列：主要用于平开门、窗2：65系列：主要用于平开门、窗3：108系列：主要用于平开门、窗4：雅致系列：主要用于推拉窗5：米兰系列：主要用于推拉门6：重型系列：主要用于推拉门二：门窗的开启方式主要有：内平开窗、平开下悬窗、上悬窗、外平开窗、下悬窗、推拉窗、中悬窗、内平开门、外平开门、推拉门、提升推拉门、折叠门、平行推拉上悬门。
铝合金门窗规范在现代建筑中，铝合金门窗因其美观、耐用、耐腐蚀等优点而被广泛应用。
然而，要确保铝合金门窗的质量和性能，就必须遵循一系列的规范。
接下来，让我们详细了解一下铝合金门窗的规范。
一、材料规范铝合金门窗所使用的铝合金材料应符合国家标准。
一般来说，其合金牌号、状态和化学成分都有严格的要求。
优质的铝合金应具有良好的强度、耐腐蚀性和可加工性。
在选择铝合金型材时，要注意其壁厚。
门窗框、扇杆件等主要受力部位的最小实测壁厚应不小于 14 毫米。
此外，铝合金表面的处理也很重要，常见的处理方式有阳极氧化、电泳涂漆、粉末喷涂和氟碳漆喷涂等。
不同的表面处理方式具有不同的性能和外观效果，应根据实际需求进行选择。
五金配件也是铝合金门窗的重要组成部分，如合页、拉手、锁具等。
这些五金配件应选用质量可靠、耐用的产品，其材质和性能应符合相关标准。
玻璃的选择也有规范。
一般来说，根据不同的使用场所和功能要求，应选择合适的玻璃类型，如普通平板玻璃、钢化玻璃、中空玻璃、夹层玻璃等。
玻璃的厚度、透光率、节能性能等都应满足相应的标准。
二、设计规范铝合金门窗的设计应符合建筑设计的要求，包括门窗的尺寸、开启方式、分格形式等。
门窗的尺寸应根据建筑物的开口尺寸、使用功能和通风采光要求进行合理设计。
开启方式常见的有平开、推拉、上悬、下悬等。
每种开启方式都有其特点和适用范围，例如，平开窗密封性好，推拉窗使用方便。
在设计时应根据实际情况选择合适的开启方式。
门窗的分格形式应美观大方，同时要考虑到玻璃的承载能力和五金配件的配置。
在设计过程中，还应考虑到门窗的节能性能。
合理的设计可以有效地减少热量的传递，提高建筑物的节能效果。
例如，采用断桥隔热铝合金型材、中空玻璃等都可以提高门窗的保温隔热性能。
三、制作与安装规范铝合金门窗的制作应在具备相应生产条件和设备的工厂内进行。
在制作过程中，要保证型材的切割、钻孔、组装等工艺的精度和质量。
门窗框、扇的组装应牢固，连接处应采用密封胶或密封胶条进行密封，以确保门窗的气密、水密性能。
门窗作为建筑外围护结构的组成部分，无论是高档建筑、还是普通住宅，都给予了不同的建筑功能和要求，如要满足建筑效果、防雨、采光、通风、视野、保温隔热、隔声等多种功能，才能为人们提供舒适、宁静的室内环境，实现社会可持续发展的要求。
铝合金门窗是现在应用最广泛的一类门窗，本文就如何设计出满足建筑要求和功能的铝合金门窗提出一些思路和看法。
一、门窗的建筑设计门窗是建筑的单元，是立面效果的装饰符号，最终体现出建筑的特点。
尽管不同建筑对门窗的设计有不同的要求，门窗大样分格千变万化，但我们还是可以找寻出一些规律。
1．门窗立面分格要符合美学特点，分格设计时，要考虑如下因素1)分格比例的协调性。
就单个玻璃板块来说，长宽比接近黄金分格比是美的，不宜设计成正方形和长宽比达1：2以上的狭长矩形。
2) 门窗立面分格既要有一定的规律，又要体现变化，在变化中求规律；分格线条疏密有度；等距离、等尺寸划分显示了严谨、庄重、严肃；不等距自由划分则显示韵律、活泼和动感。
3)至少同一房间、同一墙面门窗的横向分格线条要尽量处于同一水平线上，竖向线条尽量对齐。
4) 门窗立面设计时要考虑建筑的整体效果要求，比如建筑的虚实对比、光影效果、对称性等。
2．门窗颜色的选配(包括玻璃和型材的颜色)门窗的颜色的选配是影响建筑最终效果的重要一环。
在确定颜色时要与建筑设计师、业主等多方共同商定，最终要有建筑设计师的签字确认。
3．门窗的个性化设计可以根据顾客的不同爱好和审美观点，设计出独特的门窗造型。
4．门窗的通透性门窗立面在主视部位的视线高度范围内(1。
5m～1。
8m左右)最好不要设置横框和竖框，以免遮挡视线。
有些门窗需要采用高透光率的玻璃或者要求具有较大的开阔视野，便于观看室外风景。
5．门窗的采光和通风门窗的通风面积和活动扇数量要满足建筑通风要求；同时门窗的采光面积也应满足《建筑采光设计标准》(GB/T50033-2001)的规定和建筑设计图的要求。
《公共建筑节能设计标准》(GB50189-2005)第4。
附件1大规格铝合金门窗设计分工及要求规定为了规范我省大规格铝合金门窗设计，明确大规格铝合金门窗设计单位与建筑主体设计单位的分工、义务和责任，保证设计质量，根据国家及地方有关标准，结合我省实际情况，制定本规定。
一、定义：大规格铝合金门窗是指嵌固在建筑物外墙体内，窗高度大于2.4米且宽度大于3米或跨层的铝合金门窗。
二、建筑主体设计单位应负责的工作内容及要求：1、应根据建设单位要求和通风、采光、节能、防火等要求明确大规格铝合金门窗的立面布置、外观效果以及各项性能指标，作为门窗设计单位的设计依据，并对性能指标的正确性负责。
2、门窗的通风面积和活动扇数量要满足建筑通风和排烟要求。
3、门窗的节能设计应满足有关建筑节能规定，并提供节能报告书。
4、支承大规格门窗的受力构件必须与主体结构连接可靠，结构专业应会同建筑专业完成受力构件的布置和设计，并根据大规格门窗的安装需要设计预埋件。
5、应在收到门窗设计文件7天内，按照《大规格铝合金门窗设计技术复核表》（详见附件2）内容对门窗设计文件进行技术复核，并交建设单位。
三、门窗设计单位应负责的工作内容及要求：1、根据建筑主体设计单位提供的门窗各项性能指标，负责大规格铝合金门窗的性能设计、结构设计和计算，设计和计算必须符合福建省工程建设标准《铝合金门窗工程技术规程》（DBJ 13-57-2004）、《铝合金结构设计规范》（GB 50429-2007）有关规定。
2、负责将门窗设计文件提交建设单位送建筑主体设计单位技术复核，并落实建筑主体设计单位提出的整改意见。
3、提交的门窗设计图纸应包括以下内容：设计说明、门窗立面分格、预埋件位置及大样图、各种节点图（构件连接、安装固定、密封防水、防火防雷等）、型材截面图。
4、大规格铝合金门窗与主体结构的安装固定应进行专门的设计和计算，固定节点应满足大规格铝合金门窗在风荷载和地震荷载作用下的受力要求，并应绘制安装固定节点大样图。
5、应根据主体工程施工图审查合格的《建筑节能设计审查报审表》进行门窗节能设计，节能设计应满足《建筑门窗玻璃幕墙热工计算规程》（JGJ/T151-2008）相关规定。
铝合金门窗工程技术要求(1).施工前，承包人必须提供铝型材及配件的样板给发包人，并得到发包人的认可确认，由监理公司见证封存后，方可正式安装。
(2).承包人按发包人提供设计图施工。
1.铝型材、玻璃及配件要求(1).铝型材、玻璃及配件用料标准须符合下表《铝合金门窗工程使用材料及配件明细表》、发包人提供的设计图纸。
(2).铝材颜色按《铝合金门窗工程使用材料及配件明细表》及发包人提供的设计图纸，玻璃颜色按建筑图及设计图纸的要求，色差应符合国家标准。
铝窗分格必须符合建筑图要求。
铝材、玻璃、密封胶要求选用的品牌要经发包人认可。
《铝合金门窗工程使用材料及配件明细表》备注：上表所述铝合金门窗工程技术要求若与发包人提供铝合金门窗深化设计图不符合时，以发包人提供铝合金门窗深化设计图纸为准。
编号：BGYZJGLB确字[2010]- 铝合金门窗确认函有限公司：关于**碧桂园**铝合金门窗制安工程（合同编号：碧施合字（）第号）的相关事项明确如下，请贵司遵照执行：一、综合单价（含一切费、税）：（1）**系列平开窗（****玻中空玻璃）综合单价：**元/m2；（2）**系列平开门（****玻中空玻璃）综合单价：** 元/m2；（3）**系列推拉窗（****玻中空玻璃）综合单价：** 元/m2；（4）**系列推拉门（****玻中空玻璃）综合单价：** 元/m2；（5）**系列门连窗（****玻中空玻璃）综合单价：** 元/m2；（6）**系列固定窗（****玻中空玻璃）综合单价：** 元/m2；（7）**系列百叶窗综合单价：**元/m2；（8）上述各项综合单价中：1.已综合考虑玻璃的种类、规格和厚度；除已明确为钢化玻璃的门窗，其余门窗若需要钢化，则单面钢化玻璃另加**元/m2；双面钢化中空玻璃另加**元/m2。
2. 以上综合单价已含总承包管理、洞口塞缝、防水处理、检测试验等完成本制安工程的一切费用。
3.铝合金型材按**元/kg。
《铝合金门窗施工规范及验收规范》铝合金门窗施工规范及验收规范【门窗幕墙】铝合金门窗，是指采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。
铝合金门窗包括以铝合金作受力杆件(承受并传递自重和荷载的杆件)基材的和木材、塑料复合的门窗，简称铝木复合门窗、铝塑复合门窗。
铝合金门窗工程设计、施工及验收规范玻璃镶嵌结构设计一玻璃镶嵌设计应符合下列规定：1.玻璃镶嵌的支撑与固定，应使玻璃边缘不直接接触框架型材，并使玻璃重量分布均匀，防止框架变形，同时确保不同开启形式的门窗扇启闭性能良好。
2.承受玻璃重量的中横框型材垂直方向的挠度值应不大于3mm。
二玻璃镶嵌构造设计应符合以下要求：1玻璃与框、扇型材槽口的镶嵌配合尺寸，应符合现行国家标准《铝合金门》和《铝合金窗》的玻璃装配要求。
2玻璃承重垫块的材质、尺寸、安装位置，应符合现行行业标准《建筑玻璃应用技术规程》( 113)关于玻璃安装材料及其使用中对支承块的要求。
三隐框、半隐框窗玻璃与结构胶粘结胶缝宽度、厚度的设计计算，应考虑风荷载效应、玻璃自重效应和温差效应，依照现行行业标准《玻璃幕墙工程技术规范》( 102)中结构硅酮密封胶的宽度、厚度计算方法进行。
四防雷设计1.建筑外窗的防雷设计，应符合现行国家标准《建筑物防雷设计规范》(GB)的规定。
一、二、三类防雷建筑物，其建筑高度分别在30m、45m、60m免费：400-6633-3681 及以上的外墙窗户，应采取防侧击和等电位保护措施，与建筑物防雷装置进行连接。
2.防雷组织设计应符合下列划定：(1)窗外框与洞口墙体连接固定用的连接件可作为防雷连接件使用，但要保证该连接件与窗框具有可靠的导电性连接。
固定连接件与窗框采用卡槽连接时，则应另外采用专门的防雷连接件与窗框进行可靠的螺钉或铆钉机械联接。
(2)窗外框与防雷连接件连接处，应先将其非导电的表面处理层除去，再与防雷连接件连接。
(3)防雷连接导体可采用热浸镀锌处理的直径不小于8mm 圆钢或同等截面积扁钢，导体应与建筑物防雷装置和窗框防雷连接件进行可靠的焊接连接。
铝合金门窗设计标准与要求所属分类：数据/知识/短文-> 建筑设计-> 其他常用数据资料来源：互联网点击:3417铝合金门：1厅出景观阳台铝合金推拉门尽可能做大，400mm≤门垛≤600mm。
2出阳台铝合金推拉门：豪华楼盘标准层时均不做亮子，门扇通高。
3厅侧出阳台的: 宽1600以下的门为平开门。
铝合金窗：1 所有的窗原则上居中，两边墙垛对称；飘窗应三面做玻璃（有窗旁空调位除外）；飘窗板出外墙550mm（不包括外墙保温层厚度）；两边出洞口100mm。
2 在满足节能要求与消防要求前提下，外开窗要尽可能大。
3拼接单元变形缝边房间的外窗在满足消防要求前提下，优先保证窗体尽可能大，窗垛≤200mm，可不要求窗居中设计。
4 转角窗窗垛≤700mm(见转角窗做法平面示意图)。
5 在连排的单元式端部户型，有条件应尽量在主要房间开转角窗，充分利用景观。
6 H+0.90m（H为建筑完成面）高度内均为固定安全玻璃。
7 固定扇玻璃宽度原则上以不大于3000mm为控制标准 (单块玻璃面积≤4.5㎡)。
8 开启扇宽度为550-650mm，宜600mm。
铝合金门窗立面要求：1门窗亮子高度≥400mm，否则取消亮子。
2门窗上的亮子严禁正中间出现竖杆（见右图）。
3窗扇的开启方向应考虑夏季兜风及冬季避风。
4落地窗底标高度宜为H+0.200，18层及以下与飘窗台通高。
5飘窗与落地窗中间扇应为固定扇，尽量为不遮挡视线的整块大玻璃，严禁出现中间竖杆以及平人视线（1.5～1.8米高度）的横杆。
6拱窗立面分格应左右对称，拱的最低点不宜低于2.2m。
铝合金门窗立面分格设计原则
①门窗立面设计时要考虑建筑的整体效果要求，比如，建筑的虚实对比，凤光影效果、对称性等。
②立面分格根据需要可设计为独立窗，也可设计为各种类型的组合窗和条形窗。
③门窗立面分格既要有一定的规律，又要体现变化，在变化中求规律，分格线条疏密有度，等距离，等尺寸划分显示了严谨、庄重；不等距离自由划分则显示韵律、活泼和动感
④ 至少同一房间，同一墙面门窗的横向分格线条要处于同一水平线上，竖向线条尽量对齐，在主要的视线高度范围内（1.5-1.8m左右）最好不要设置横向分格线，以免遮视线。
⑤ 分格比例的协调性。
就单个玻璃板块来说，长宽比宜接接近黄金分割比设计，而不宜设计成正方形和长度比达1:2以上的狭长矩形，亮子高度一般为框高的4/1~1/5，不宜太大或太小。
黄金分割比是把一条线段分割为两部分，使其中一部分与全长之比等于另一部分与这部分之比。
其比值是一个无理数，取其前三位数字的近似值是0.618。
由于按此比例设计的造型十分美丽，因此称为黄金分割，也称为中外比。
