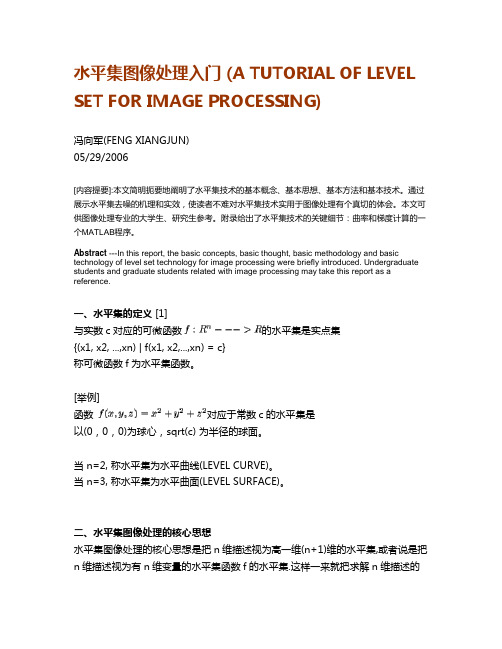

水平集图像处理入门 (A TUTORIAL OF LEVEL SET FOR IMAGE PROCESSING)冯向军(FENG XIANGJUN)05/29/2006[内容提要]:本文简明扼要地阐明了水平集技术的基本概念、基本思想、基本方法和基本技术。
通过展示水平集去噪的机理和实效，使读者不难对水平集技术实用于图像处理有个真切的体会。
本文可供图像处理专业的大学生、研究生参考。
附录给出了水平集技术的关键细节：曲率和梯度计算的一个MATLAB程序。
Abstract ---In this report, the basic concepts, basic thought, basic methodology and basic technology of level set technology for image processing were briefly introduced. Undergraduate students and graduate students related with image processing may take this report as a reference.一、水平集的定义 [1]与实数c对应的可微函数的水平集是实点集{(x1, x2, ...,xn) | f(x1, x2,...,xn) = c}称可微函数f为水平集函数。
[举例]函数对应于常数c的水平集是以(0，0，0)为球心，sqrt(c) 为半径的球面。
当 n=2, 称水平集为水平曲线(LEVEL CURVE)。
当 n=3, 称水平集为水平曲面(LEVEL SURFACE)。
二、水平集图像处理的核心思想水平集图像处理的核心思想是把n维描述视为高一维(n+1)维的水平集,或者说是把n维描述视为有n维变量的水平集函数f的水平集.这样一来就把求解n维描述的演化过程转化为求解关于有n维变量的水平集函数f的演化所导致的水平集的演化过程。
水平集方法水平集方法是一种用于描述曲线演化和形状优化的数学工具，它在图像处理、计算机视觉、医学成像和计算流体力学等领域具有广泛的应用。
本文将介绍水平集方法的基本原理、数学模型和应用领域，并探讨其在实际问题中的应用。
水平集方法最早由Osher和Sethian在1988年提出，它是一种基于偏微分方程的数值计算方法。
其核心思想是将曲线的演化过程转化为一个隐式函数的演化过程，通过对隐式函数的演化来描述曲线的变化。
这种方法的优势在于能够自然地处理曲线的拓扑变化，例如曲线的分裂、融合和重连接。
在数学上，水平集方法可以用偏微分方程的水平集表示来描述。
假设隐式函数φ(x, y)表示一个曲线或曲面，其零水平集即为所描述的曲线或曲面。
水平集方法的基本方程为：∂φ/∂t + F|∇φ| = 0。
其中，F是速度函数，|∇φ|表示φ的梯度模长。
这个方程描述了隐式函数φ的演化过程，其演化速度受到速度函数F的影响。
通过适当选择速度函数F，可以实现曲线的收缩、扩张、平移等各种形状变化。
水平集方法在图像处理中有着广泛的应用。
例如，它可以用于图像分割，通过曲线演化将图像分割为不同的区域。
此外，水平集方法还可以用于图像去噪、边缘检测和形状重建等任务。
在医学成像领域，水平集方法被广泛应用于肿瘤分割、器官分割和病灶检测等方面，为医生提供了重要的辅助诊断手段。
除了图像处理领域，水平集方法还在计算流体力学、计算机视觉和机器人学等领域有着重要的应用。
在计算流体力学中，水平集方法可以用于模拟自由表面的演化和流体-固体相互作用。
在计算机视觉和机器人学中，水平集方法可以用于目标跟踪、路径规划和运动控制等任务。
总之，水平集方法是一种强大的数学工具，它在描述曲线演化和形状优化方面具有独特的优势。
通过对隐式函数的演化来描述曲线的变化，水平集方法能够自然地处理曲线的拓扑变化，并在图像处理、医学成像、计算流体力学等领域发挥着重要作用。
随着科学技术的不断发展，相信水平集方法将会有更广泛的应用前景。
图像分割水平集方法图像分割是计算机视觉中的重要任务之一，它旨在将一幅图像分割成若干个具有相似特征的区域。
水平集方法是一种常用的图像分割方法，它通过曲线演化的方式来实现分割过程。
本文将介绍图像分割的基本概念，并详细介绍水平集方法的原理及应用。
一、图像分割的基本概念图像分割是指将一幅图像划分成若干个区域，使得每个区域内的像素具有相似的属性。
图像分割在计算机视觉中具有广泛的应用，如目标检测、边缘提取、图像识别等。
常用的图像分割方法包括基于阈值、基于边缘和基于区域的方法。
基于阈值的图像分割方法是指通过设定一定的阈值，将图像中像素的灰度值与阈值进行比较，将灰度值大于或小于阈值的像素分别划分到不同的区域。
这种方法简单快速，适用于对比度较明显的图像分割任务。
基于边缘的图像分割方法是指通过检测图像中的边缘信息来进行分割。
边缘是指图像中颜色、亮度等属性发生突变的位置。
常用的边缘检测算法包括Sobel、Canny等，通过提取图像中的边缘信息，可以将图像划分成若干个相邻的区域。
基于区域的图像分割方法是指将图像中的像素根据其属性进行区域合并或划分。
这种方法通常包括生长式算法、切割式算法等。
生长式算法从种子点出发，逐步将与其相邻且具有相似属性的像素合并到同一区域；切割式算法通过对图像进行分割树构建，然后再进行自底向上的切割操作。
二、水平集方法的原理水平集方法是一种基于曲线演化的图像分割方法，它通过对图像中的曲线进行演化，并利用曲率等特征来进行分割。
水平集方法常用的表达形式是一个函数，称为水平集函数，它可以表示曲线或曲面在图像中的变化。
水平集方法的核心思想是对水平集函数进行演化，使其能够逐渐收敛到目标分割结果。
演化过程中，水平集函数会受到图像梯度、曲率等信息的作用，从而逐渐改变其形状，并最终达到分割的目标。
水平集方法的演化过程通常由以下几个步骤组成：1. 初始化水平集函数：通过设定起始曲线或曲面来初始化水平集函数，起始曲线通常在图像中具有明显的特征。
opencv水平集算法代码pythonOpenCV水平集算法代码Python在计算机视觉领域，水平集算法被广泛应用于图像分割和边缘检测任务。
OpenCV是一个开源的计算机视觉库，提供了丰富的函数和算法，包括水平集算法。
本文将介绍如何使用Python和OpenCV库实现水平集算法，并提供一些代码示例。
水平集算法是一种基于图像灰度值梯度的分割方法，它利用图像中不同区域之间灰度值的变化来进行分割。
该算法通过对图像中不同区域进行模糊边界建模，从而实现图像分割。
下面是一个基本的水平集算法的代码示例：pythonimport cv2import numpy as npdef levelSet(image, iterations, alpha, beta):# 初始化水平集函数phiphi = np.ones(image.shape[:2])# 迭代更新水平集函数phifor i in range(iterations):# 计算水平集函数phi的梯度gradient = np.gradient(phi)# 计算水平集函数phi的曲率curvature = np.divergence(gradient) - alpha# 计算水平集函数phi的速度speed = beta * curvature# 更新水平集函数phiphi = phi + speed# 根据水平集函数phi进行图像分割segmented_image = np.zeros_like(image)segmented_image[phi >= 0] = 255return segmented_image# 读取输入图像image = cv2.imread('input_image.jpg', 0)# 调用水平集算法函数进行图像分割segmented_image = levelSet(image, iterations=50, alpha=0.1, beta=1.0)# 显示原始图像和分割结果cv2.imshow('Original Image', image)cv2.imshow('Segmented Image', segmented_image)cv2.waitKey(0)cv2.destroyAllWindows()在上述代码中，我们首先定义了一个`levelSet()`函数，它接受输入图像、迭代次数、alpha值和beta值作为参数。
