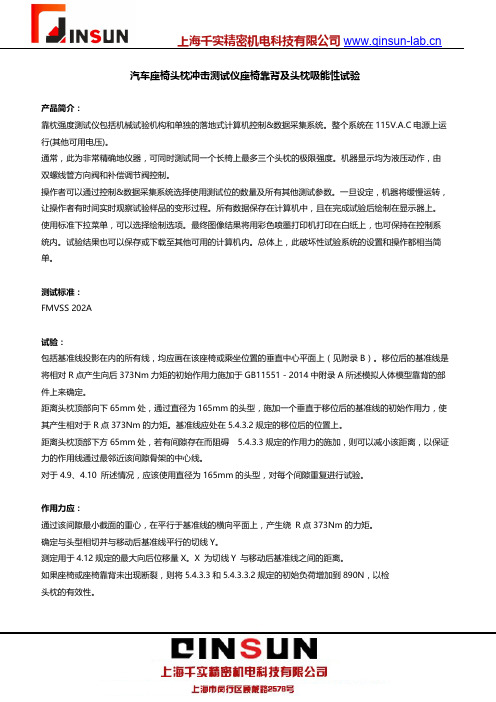

汽车座椅头枕冲击测试仪座椅靠背及头枕吸能性试验产品简介：靠枕强度测试仪包括机械试验机构和单独的落地式计算机控制&数据采集系统。

整个系统在115V.A.C电源上运行(其他可用电压)。

通常，此为非常精确地仪器，可同时测试同一个长椅上最多三个头枕的极限强度。

机器显示均为液压动作，由双螺线管方向阀和补偿调节阀控制。

操作者可以通过控制&数据采集系统选择使用测试位的数量及所有其他测试参数。

一旦设定，机器将缓慢运转，让操作者有时间实时观察试验样品的变形过程。

所有数据保存在计算机中，且在完成试验后绘制在显示器上。

使用标准下拉菜单，可以选择绘制选项。

最终图像结果将用彩色喷墨打印机打印在白纸上，也可保持在控制系统内。

试验结果也可以保存或下载至其他可用的计算机内。

总体上，此破坏性试验系统的设置和操作都相当简单。

测试标准：FMVSS 202A试验：包括基准线投影在内的所有线，均应画在该座椅或乘坐位置的垂直中心平面上（见附录B）。

移位后的基准线是将相对R点产生向后373Nm力矩的初始作用力施加于GB11551－2014中附录A所述模拟人体模型靠背的部件上来确定。

距离头枕顶部向下65mm处，通过直径为165mm的头型，施加一个垂直于移位后的基准线的初始作用力，使其产生相对于R点373Nm的力矩。

基准线应处在5.4.3.2规定的移位后的位置上。

距离头枕顶部下方65mm处，若有间隙存在而阻碍 5.4.3.3规定的作用力的施加，则可以减小该距离，以保证力的作用线通过最邻近该间隙骨架的中心线。

对于4.9、4.10 所述情况，应该使用直径为165mm的头型，对每个间隙重复进行试验。

作用力应：通过该间隙最小截面的重心，在平行于基准线的横向平面上，产生绕R点373Nm的力矩。

确定与头型相切并与移动后基准线平行的切线Y。

测定用于4.12规定的最大向后位移量X。

X 为切线Y 与移动后基准线之间的距离。

如果座椅或座椅靠背未出现断裂，则将5.4.3.3和5.4.3.3.2规定的初始负荷增加到890N，以检头枕的有效性。

座椅设计规范纵向位移 longitudinal displacement垂直位移 vertical displacement角位移 angular displacement3.4 锁止装置 locking system使座椅及部件保持在使用位置的装置。

3.5 头枕 head restraint用于限制成年乘员头部相对于其躯干后移，以减轻在发生碰撞事故时颈椎可能受到的损伤程度的装置。

3.6 “R”点“R”pointGB11551——2003中附录C定义的乘坐基准点。

3.7 基准线 reference lineGB11551——2003中附录C附件1图C.1中所示的通过三维人体模型的线。

三、技术要求应包括产品的具体性能指标、技术要求、质量目标，专项试验、整机/整车试验以及国内外公司的匹配要求等内容。

3.1舒适性1）座椅泡沫造型应符合人机工程学的要求，并给出A面的分析报告。

2）人体乘坐时，最大布置人体与骨架（硬物）间距≥30mm。

3）选用高回弹的优质冷发泡沫，性能指标见附表3.4要求。

4）选用优质复合面料，面料与泡沫采用火焰复合方式，提高面料的舒适度和环保性。

5) 前排座椅的舒适性设计参考应当满足人机工程相关法规和行业标准(根据设计可作相应调整)；6）座椅各零部件的外露部分不得有易于伤人的尖角锐边，各部结构不得存在可能造成的挤压、剪钳伤人部分。

7）工作座椅的结构材料和装饰材料应耐用、阻燃、无毒。

坐垫、腰靠、扶手的覆盖层应使用柔软、防滑、透气性好、吸汗的不导电材料制造。

8）若坐垫直接固定在底板上（通常为后排座椅坐垫），一般泡沫上表面到底板的距离不小于50㎜；9）在震动和乘员进行座椅特性操作的过程中，不得有摩擦声音和尖刻声音等异响。

3.2外形尺寸要点1）座面：座面表面有两种基本形式，一种是纵向（座深方向）平展的，其倾角为0°-5°；另一种是纵向前沿拱起的。

任意一种形式的座面，其横向高度差都不应小于25mm；座面前沿拱起的高度h1最小应为40mm，起拱半径R1最小为40mm，最大为120mm。

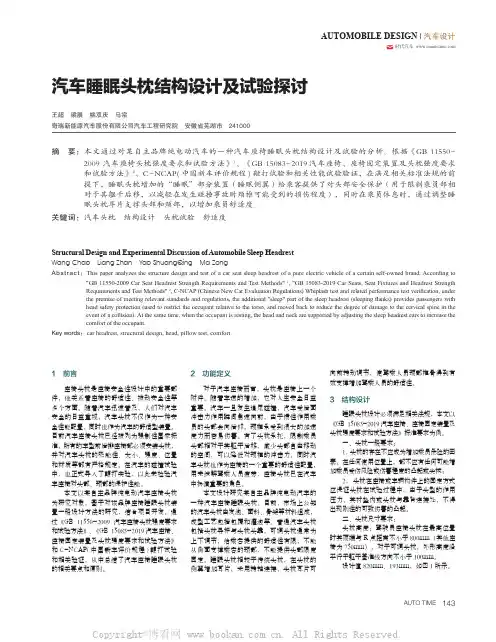

AUTOMOBILE DESIGN | 汽车设计时代汽车 汽车睡眠头枕结构设计及试验探讨王超　梁展　姚双庆　马宗奇瑞新能源汽车股份有限公司汽车工程研究院　安徽省芜湖市 241000摘 要： 本文通过对某自主品牌纯电动汽车的一种汽车座椅睡眠头枕结构设计及试验的分析。
