交叉跨越记录

10交叉跨越及线路对地距离测量记录在交叉跨越及线路对地距离测量记录中，我们需要准确测量不同巨大物体之间的间隔距离，并记录下所得数据以备后续参考。

本文将详细叙述十组交叉跨越及线路对地距离的测量记录，以便更好地理解测量步骤和结果。

第一组:测量日期:2024年6月1日测量地点:XX高速公路交叉跨越物:两根高压电线线路对地距离测量:18米备注:测量光源为激光测距仪，测量结果精确到小数点后一位。

第二组:测量日期:2024年6月2日测量地点:XX城市市区交叉跨越物:铁路与桥梁线路对地距离测量:6米备注:由于距离较短，使用导线测距仪进行测量，结果精确到小数点后两位。

第三组:测量日期:2024年6月3日测量地点:XX水库交叉跨越物:水库大坝两侧高塔线路对地距离测量:150米备注:由于测量距离较远，使用全站仪进行测量，结果精确到小数点后三位。

第四组:测量日期:2024年6月4日测量地点:XX工业区交叉跨越物:工业厂房与石化管道线路对地距离测量:40米备注:使用激光测距仪进行测量，结果精确到小数点后一位。

第五组:测量日期:2024年6月5日测量地点:XX山区交叉跨越物:公路桥与高压电力线线路对地距离测量:25米备注:测量过程中由于路面条件较差，使用GPS进行测量，结果精确到小数点后一位。

第六组:测量地点:XX农村地区交叉跨越物:农田与农村电网线路对地距离测量:12米备注:测量距离较短，使用导线测距仪进行测量，结果精确到小数点后两位。

第七组:测量日期:2024年6月7日测量地点:XX高层住宅区交叉跨越物:高楼与电缆线线路对地距离测量:8米备注:使用激光测距仪进行测量，结果精确到小数点后一位。

第八组:测量日期:2024年6月8日测量地点:XX码头区交叉跨越物:栈桥与水路线路对地距离测量:30米备注:使用全站仪进行测量，结果精确到小数点后三位。

第九组:测量地点:XX居民小区交叉跨越物:住宅楼与天然气管道线路对地距离测量:20米备注:使用激光测距仪进行测量，结果精确到小数点后一位。

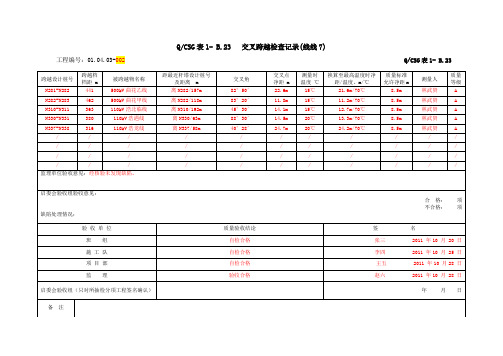

Q/CSG表1- B.23 交叉跨越检查记录(线线7)工程编号：01.04.03-002 Q/CSG表1- B.23跨越设计桩号跨越档档距 m被跨越物名称距最近杆塔设计桩号及距离 m交叉角交叉点净距 m测量时温度℃换算至最高温度时净距/温度。

m/℃质量标准允许净距m测量人质量等级N281-N282 441 500kV曲花乙线离N282/157m 82°50′22.6m 15℃21.6m/70℃8.5m 林武贤 A N282-N283 462 500kV曲花甲线离N282/118m 83°20′11.8m 15℃11.2m/70℃8.5m 林武贤 A N310-N311 363 110kV浩北临线离N310/192m 45°30′14.1m 15℃12.7m/70℃8.5m 林武贤 A N330-N331 380 110kV浩潖线离N330/63m 88°30′14.5m 20℃13.3m/70℃8.5m 林武贤 A N337-N338 316 110kV浩龙线离N337/58m 40°28′24.7m 20℃24.2m/70℃8.5m 林武贤 A / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / 监理单位验收意见：经核验未发现缺陷。

启委会验收组验收意见：合格：项不合格：项缺陷处理情况：验收单位质量验收结论签名班组自检合格张三 2011 年10 月 20 日施工队自检合格李四 2011 年10 月 25 日项目部自检合格王五 2011 年10 月28 日监理验收合格赵六 2011 年10 月 28 日启委会验收组（只对所抽检分项工程签名确认）年月日备注填写说明1、跨越塔号：填写设计塔号。

2、跨越档档距：填写设计明细表档距。

3、被跨越物名称：填写现场实测跨越物名称。

交叉跨越距离计算公式
交叉跨越距离计算公式是测量某两个点之间距离的一种常用公式。

它是在各种领域，如工程学、物理学、数学和地理学等中被广泛应用的。

在交叉跨越距离计算公式中，有两个主要的变量：两个点之间的
水平距离以及这两个点之间的高度差。

这两个变量的组合产生了一个
新的指标，即交叉跨越距离。

这个新指标因其细致而广泛地应用于许
多领域。

具体来说，交叉跨越距离计算公式可以用于衡量建筑物之间的距离、电力线路、地铁隧道和道路之间的距离等。

在工程学领域中应用
较广，如水电站和电力输送线路等都需要准确地计算出交叉跨越距离。

在数学中，交叉跨越距离计算公式的公式如下：
L=√H2+D2
其中L表示交叉跨越距离，H表示两点的高度差，D表示两点之间
的水平距离。

这个公式比较简单易用，可以用手持计算机或电子计算器直接计算。

但需要注意的是，输入的所有数据都需要在同一个计量系统下，
比如说，高度和距离都需要是米或者英尺。

在地理学中，交叉跨越距离计算公式也有广泛的应用，可以用来
测算山脉之间的距离、河流之间的距离等等。

而在地理学中，对于不
同的地区和环境的交叉跨越距离也会有所不同，因此需要更加精准的测算方法。

总的来说，交叉跨越距离计算公式是我们日常生活和各种领域中常用的一种公式。

这个公式的精准度和易用性因其简单而广泛地应用于各种不同的领域，使得我们在日常的计算中可以更加准确地得出所需要的结果。

交叉跨越检查记录表工程名称：裕安生物电厂35千伏送出线路工程检查人：跨越 桩号 跨越 塔号跨越档 档距 (m)被跨越物 名称距最近杆塔塔号及距离(m)交叉角交叉点净距 (m) 测量时 温度 (℃) 换算至最 高温度时 的净距/ 温度 (m/℃) 质量标准 （允许净距） (m)测量人 备注#3-#4 26 不知名 村村通 #4/6 90° 26 31 26/35 25 吴劲松 #16-#17 156 Y181乡道 #16/39 90° 25 19 25/35 25 吴劲松 #17-#18 113 徐变10517号线 #17/42 85°40′ 1422 14/37 12.5 吴劲松 #19-#2054 在建道路#20/5 90° 2530 25/34 25 吴劲松 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /////////////填写说明1、表头统一采用五号字、宋体、加粗，表号不删除。

2、表格内容及检查结果填写内容统一为小五号字、宋体，上边页边距不少于25mm（便于装订），增加工程名称。

3、无填写内容处应统一使用“/”斜划线。

4、跨越桩号：业主无要求，不填。

5、跨越塔号：应与基础明细表中的杆塔号一致。

例如：2-3、N16-N17等。

6、跨越档档距:应与基础明细表中的一致。

7、被跨越物名称:应与现场中的一致。

例如：电力线、公路、铁路、河流等。

8、交叉角：根据现场实测填写。

交叉角度取到分。

9、交叉点净距：根据现场实测填写。

交叉点净距保留1位小数。

10、测量时温度：根据现场实测填写。

11、换算至最高温度时的净距/温度：一般温度换算到40℃，特殊情况换算到70℃（《110~500kV架空送电线路设计技术规程》DL/T5092-1999，第16.0.1条送电线路与标准轨距铁路、高速公路及一级公路交叉时，如交叉档距超过200m，最大弧垂应按导线温度+70℃计算）。

项目二交叉跨越测量1 工作任务要求作业人员在选定的操作场地，完成用全站仪测量输电线路交叉跨越的测量。

2 作业条件和安全工作条件2.1人员准备测工1名，要求能熟练掌握全站仪；辅助测工1名，记录数据。

2.2 工具准备经纬仪一台，塔尺、伸缩卡记录本、记录笔、钢卷尺、函数计算器；。

3 操作程序①使用定期校验合格的经纬仪；②测试前应对经纬仪及塔尺进行检查，确保经纬仪性能良好，塔尺刻度清晰。

⑶开始交叉跨越测量工作：①取出温度计放置在交叉跨越点10m处测量环境温度；②取出塔尺放置在交叉点处，塔尺与导线的安全距离要符合要求；③取出经纬仪支在交叉跨越交角的对角线上，距离交叉点10m 处；④正确调校经纬仪，使经纬仪保持水平位置；调整水平固定按钮，使镜头垂直面对准塔尺；调整垂直固定按钮，使镜头对准塔尺；⑤读上丝A、先丝B塔尺的刻度以及垂直刻度盘上角度数据a1，并记录在册；⑥调整垂直固定按钮，使镜头对准交叉点交叉跨越物的顶点，读取垂直刻度盘上角度数据a2,并记录在册；⑦调整垂直固定按钮，使镜头对准交叉点的导线的最下层，读取垂直刻度盘上角度数据a3，并记入数据记录表中；⑧观看温度计，将环境温度记入数据记录表中；⑨收好经纬仪和温度计，交叉跨越测量工作结束。

4 数据记录表附表1 数据记录表附表2 交叉点距经纬仪水平距离(m)附表3 交叉跨越物顶点距经纬仪水平线垂直距离(m) Array附表4 交叉跨越物顶点距经纬仪水平线垂直距离(m)附表5 导线距交叉跨越物垂直距离(m)5.危险点辨识及控制措施⑴危险点：①扎脚、摔伤；②触电；③作业过程中，物体打击。

⑵控制措施：①测量工作应穿胶底高腰劳保用鞋，走路时不光要看线路，同时要观察周围的自然环境，防止被绊倒摔伤;翻越障碍时，确认下方无危险时方可跳下；②电气测量工作至少应由2人进行，1人操作、1人监护，监护人不得做其他工作；③在线路带电情况下，测量导线垂直距离、线距、交叉距离等工作，用抛挂绝缘绳的方法进行时，绝缘绳必须试验合格，上杆塔抛挂绝缘绳时，人身与带电体应保持相应足够的安全距离，要系好安全带，并有专人监护；④绝缘绳必须保持清洁干燥，禁止在阴雨天气进行测量；⑤严禁使用皮尺、线尺（夹有金属线）等器具测量带电线路各种距离；⑥雷雨天气严禁测量杆塔接地电阻，解开和恢复杆、塔接地引线时，应戴绝缘手套，严禁接触与地断开的接地线；⑦利用仪器测量时，塔尺与带电体必须保持安全距离；⑧用绝缘绳抛挂测量时，应检查重锤是否绑好；⑨抛重锤时应有专人监护，防止重锤打碎绝缘子或落下打伤工作人员。
