配筋砌体的施工要求在砖混结构中，由于某段墙体或砖柱承受的荷载较大，而其截面又由于种种原因受到限制不能加大时，往往需要在墙体或柱体的砂浆层中配置钢筋(或钢筋网片)以提高其承载能力，这是建筑工程中一种常用的方法。
配筋砌体工程有以下基本要求。
(1)设置在砌体水平缝内的钢筋，应放在水平灰缝厚度的中部。
这样的要求出于两个目的，一是对钢筋有较好的保护，二是使砂浆层能与块体较好地结合，因此水平灰缝的厚度应大于钢筋直径4mm以上。
(2)砌体配筋外露面砂浆保护层的厚度不应小于15mm。
(3)设置在潮湿环境或有化学侵蚀性介质环境中的砌体水平灰缝内的钢筋，应在其表面涂刷钢筋防腐涂料或防锈剂，以保证钢筋的长期使用。
(4)如果设计要求在砌体内设置钢筋网片，最好采用焊接网片，它较之绑扎网片，有受力好、施工方便的等优点。
当采用连弯钢筋网时，放置前应保持网片的平整，不能出现翘曲的现象，网片放置后，应将砂浆摊铺平整再砌块材。
(5)配筋砌体具体的构造要求，由设计人员直接反映在施工图纸上，作为施工人员如果能够了解这些构造要求，对于控制施工质量也是非常有益的。
网状配筋砖砌体中的配筋率不应少于0.1%，并不大于1%。
采用钢筋网配筋时，钢筋的直径宜采用3~4mm；当采用连弯钢筋网时，钢筋的直径不应大于8mm。
钢筋网中的钢筋间距不应大于120mm，并不应小于30mm。
钢筋网的垂直间距不应大于5皮砖并不应大于400mm。
网片状配筋砌体所用的砖不应低于MU10，砂浆不应低于M5。
(6)由于配置在砌体水平灰缝中的受力钢筋，其握裹力较混凝土中的钢筋差一些，出于这个原因，设置在砌体水平灰缝中钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150mm，钢筋的搭接长度不应小于55d。
砌体工程全套1 .墙体材料1.1 地面以下直埋的墙体：应采用实心灰砂砖或按当地政府要求；1.2 外墙：宜采用加气混凝土砌块、空心砌块；1.3 内隔墙：采用加气混凝土砌块或空心砌块.2 .墙体拉结筋设置2.1 砌块墙与钢筋混凝土墙、柱交接处，在钢筋混凝土墙、柱的水平灰缝内预埋拉结钢筋。
拉结筋采取预埋或用环氧树脂植筋的方式设置，但植筋不应另计费用，且植筋质量应符合要求。
2.2 砖墙体拉结筋沿墙或柱高每500mm左右设一道，首道拉结筋离楼面高500mm ,每道为2根（墙厚120mm为1根）直径6mm的钢筋（带弯钩），伸出墙或柱面长度不小于IooOmm （抗震设防）。
2.3 混凝土空心砌块墙体拉结筋沿墙或柱高每400mm左右（与砌块模数相同）设一道，首道拉结筋离楼地面高400mm ,每道为2根（墙厚IOOmm为1根）直径6mm的钢筋（带弯钩），伸出墙或柱面长度不小于700及墙长的1/5 （抗震设防）・3 .造墙底部混凝土坎做法加气混凝土砌块外墙及厨房、卫生间砖隔墙底部统一要求做素混凝土坎，厨、卫间混凝土坎做法如下图所示:（根部新旧混凝土须凿毛）要求：索混凝土坎混凝土强度等级为C20 ,外墙素混凝土坎要求与楼板混凝土一起整体浇筑.4 .砌筑抗震构造要求（填充墙砌体构造要求）4.1 砌体转角处、丁字角处、十字相交墙处、当墙长超过5米或墙长度大于层高2倍时，宜设置钢筋混凝土构造柱；填充墙端部无翼墙或混凝土柱（墙）时，在端部增设构造柱.构造柱尺寸：墙宽*240 ,配筋为4Φ12 , Φ6（α>200 ;4.2 填充墙长度大于5m时，填充墙顶部与梁板应有可靠连接;4.3 砌体填充墙高度大于4m时，墙体半高处或门洞上皮设与柱连接且沿全墙贯通的钢筋混凝土水平圈梁，圈梁高200 ,宽同墙宽，配筋为4Φ12 ,e6@200.若水平圈梁遇过梁，则兼作过梁并按过梁增配钢筋，柱（墙）施工时，应在相应位置预留4Φ12钢筋与圈梁纵筋连接；4.4 填充墙不砌至梁、板底时，墙顶必须熠设一道通长圈梁圈梁高200 ,宽同墙宽,配筋为4Φ12 fΦ6(δ)200 ;4.5 填充墙内的构造柱应先砌墙后浇筑混凝土，施工主体结构时，应在上下楼层梁的相应位置预留相同直径和数量的插筋与构造柱纵向连接；4.6 砌体内门窗洞口顶部无梁时，按要求设置钢筋混凝士过梁；4.7 砌体墙体禁止开槽埋设管线，应随砌筑时预埋。

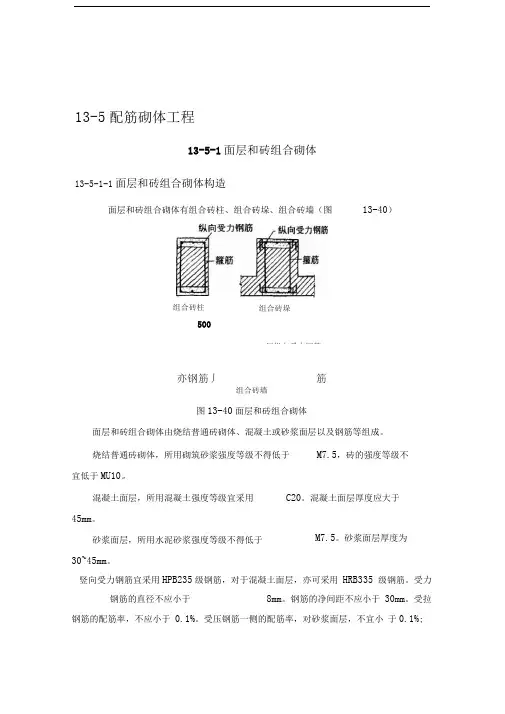

13-5配筋砌体工程13-5-1面层和砖组合砌体13-5-1-1面层和砖组合砌体构造面层和砖组合砌体有组合砖柱、组合砖垛、组合砖墙（图13-40）亦钢筋丿筋组合砖墙图13-40面层和砖组合砌体面层和砖组合砌体由烧结普通砖砌体、混凝土或砂浆面层以及钢筋等组成。
烧结普通砖砌体，所用砌筑砂浆强度等级不得低于M7.5，砖的强度等级不宜低于MU10。
混凝土面层，所用混凝土强度等级宜采用C20。
混凝土面层厚度应大于45mm。
砂浆面层，所用水泥砂浆强度等级不得低于30~45mm。
竖向受力钢筋宜采用HPB235级钢筋，对于混凝土面层，亦可采用HRB335 级钢筋。
受力钢筋的直径不应小于8mm。
钢筋的净间距不应小于30mm。
受拉钢筋的配筋率，不应小于0.1%。
受压钢筋一侧的配筋率，对砂浆面层，不宜小于0.1%;M7.5。
砂浆面层厚度为组合砖柱组合砖垛500厂纵向受力钢筋对混凝土面层，不宜小于0.2%。
箍筋的直径，不宜小于4mm及0.2倍的受压钢筋直径，并不宜大于6mm。
箍筋的间距，不应大于20倍受压钢筋的直径及500mm,并不应小于120mm。
当组合砖砌体一侧受力钢筋多于4根时，应设置附加箍筋或拉结钢筋。
对于组合砖墙，应采用穿通墙体的拉结钢筋作为箍筋，同时设置水平分布钢筋。
水平分布钢筋竖向间距及拉结钢筋的水平间距，均不应大于500mm。
受力钢筋的保护层厚度，不应小于表13-44中的规定。
受力钢筋距砖砌体表面的距离，不应小于5mm。
保护层厚度表13-44注：当面层为水泥砂浆时，对于组合砖柱，保护层厚度可减小。
13-5-1-2面层和砖组合砌体施工组合砖砌体应按下列顺序施工：1•砌筑砖砌体，同时按照箍筋或拉结钢筋的竖向间距，在水平灰缝中铺置箍筋或拉结钢筋；2•绑扎钢筋：将纵向受力钢筋与箍筋绑牢，在组合砖墙中，将纵向受力钢筋与拉结钢筋绑牢，将水平分布钢筋与纵向受力钢筋绑牢；3.在面层部分的外围分段支设模板，每段支模高度宜在500mm以内，浇水润湿模板及砖砌体面，分层浇灌混凝土或砂浆，并用揭棒捣实；4.待面层混凝土或砂浆的强度达到其设计强度的30%以上，方可拆除模板。
配筋砌体工程施工工艺内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）5、配筋砌体工程施工工艺总则5.1.1 适用范围本施工工艺标准适用于工业与民用建筑工程配筋砌体的施工质量控制和验收。
5.1.2 参考标准与规范（1）《建筑工程施工质量验收统一标准》GB 50300—2001；（2）《砌体工程施工质量验收规范》GB 50203—2002。
术语、符号5.2.1 术语（1）配筋砌体结构(reinforced masonry structure) 由配置钢筋的砌体作为建筑物主要受力构件的结构。
是网状配筋砖砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱(墙)、砖砌体和钢筋混凝土构造柱组合墙和配筋砌块砌体剪力墙结构的统称。
（2）芯柱(core column) 在砌块内部空腔中插入竖向钢筋并浇灌混凝土后形成的砌体内部的钢筋混凝土小柱。
5.2.2 符号（1）MU—表示砌筑块材的强度等级。
（2）M—表示砌筑砂浆的强度等级。
（3）Mb—表示混凝土砌块砌筑砂浆的强度等级。
基本规定5.3.1 砌体工程所用的材料应有产品的合格证书，产品性能检测报告。
块材、水泥、钢筋、外加剂等尚应有材料主要性能的进场复验报告。
严禁使用国家或本地区明令淘汰的材料。
5.3.2 砌筑基础前，应校核放线尺寸，允许偏差应符合表的规定。
5.3.3 砌筑顺序应符合下列规定：（1）基底标高不同时，应从低处砌起，并应由高处向低处搭砌。
当设计无要求时，搭接长度不应小于基础扩大部分的高度。
（2）砌体的转角处和交接处应同时砌筑。
当不能同时砌筑时，应按规定留槎、接槎。
5.3.4 在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm ，洞口净宽度不应超过lm，抗震设防烈度为9 度的地区建筑物的临时施工洞口位置，应会同设计单位确定。
临时施工洞口应做好补砌。
5.3.5 不得在下列墙体或部位设置脚手眼：（1）120mm 厚墙、清水墙和独立柱；（2）过梁上与过梁成60°角的三角形范围及过梁净跨度1／2 的高度范围内；（3）宽度小于lm 的窗间墙；（4）砌体门窗洞口两侧200mm( 石砌体为300mm)和转角处450mm( 石砌体为600mm)范围内；（5）梁或梁垫下及其左右500mm 范围内；（6）设计不允许设置脚手眼的部位。
配筋砌体工程要求一、一般规定1 、配筋砌体工程除应满足本章要求外，尚应符合本规范第5、6章的规定。
说明：1为避免重复，本章在“一般规定”、“主控项目”、“一般项目”的条文内容上，尚应符合本规范第5、6章的规定。
2 、构造柱浇灌混凝土前，必须将砌体留槎部位和模板浇水湿润，将模板内的落地灰、砖渣和其他杂物清理干净，并在结合面处注入适量与构造柱混凝土相同的去石水泥砂浆。
振捣时，应避免触碰墙体，严禁通过墙体传震。
说明2 本条这些施工规定，是为了保证混凝土的强度和两次浇捣时结合面的密实和整体性。
3 、设置在砌体水平灰缝中钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150mm；钢筋的搭接长度不应小于55d。
说明：3配置在砌体水平灰缝中的受力钢筋，其握裹力较混凝土中的钢筋要差一些，因此在保证足够的砂浆保护层的条件下，其锚固长度和搭接长度要加大。
4 、配筋砌块体剪力墙，应采用专用的小砌块砌筑砂浆和专用的小砌块灌孔混凝土。
说明：4小砌体砌筑砂浆和小砌块灌孔混凝土性能好，对保证配筋砌块砌体剪力墙的结构受力性能十分有利，其性能应分别符合国家现行标准《混凝土小型空心砌块砌筑砂浆》JC860和《混凝土小型空心砌块灌孔混凝土》JC861的要求。
二、主控项目1 、钢筋的品种、规格和数量应符合设计要求。
检验方法：检查钢筋的合格证书、钢筋性能试验报告、隐蔽工程记录。
2 、构造柱、芯柱、组合砌体构件、配筋砌体剪力墙构件的混凝土或砂浆的强度等级应符合设计要求。
抽检数量：各类构件每一检验批砌体至少应做一组试块。
检验方法：检查混凝土或砂浆试块试验报告。
说明：1-2构造柱、芯柱、组合砌体构件、配筋砌体剪力墙构件等配筋砌体中的钢筋的品种、规格、数量和混凝土或砂浆的强度直接影响砌体的结构性能，因此应符合设计要求。
3、构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，预留的拉结钢筋应位置正确，施工中不得任意弯折。
抽检数量：每检验批抽20%构造柱，且不少于3处。

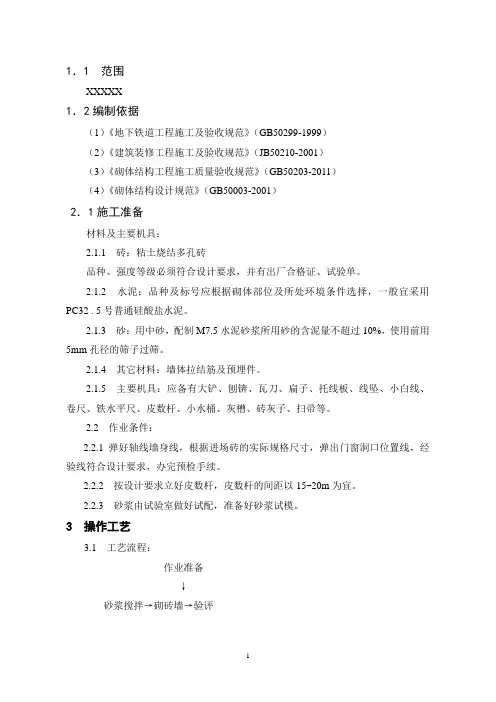

1．1 范围XXXXX1．2编制依据（1）《地下铁道工程施工及验收规范》（GB50299-1999）（2）《建筑装修工程施工及验收规范》（JB50210-2001）（3）《砌体结构工程施工质量验收规范》（GB50203-2011）（4）《砌体结构设计规范》（GB50003-2001）2．1施工准备材料及主要机具：2.1.1 砖：粘土烧结多孔砖品种、强度等级必须符合设计要求，并有出厂合格证、试验单。
2.1.2 水泥：品种及标号应根据砌体部位及所处环境条件选择，一般宜采用PC32 . 5号普通硅酸盐水泥。
2.1.3 砂：用中砂，配制M7.5水泥砂浆所用砂的含泥量不超过10%，使用前用5mm孔径的筛子过筛。
2.1.4 其它材料：墙体拉结筋及预埋件。
2.1.5 主要机具：应备有大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖灰子、扫帚等。
2.2 作业条件：2.2.1弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。
2.2.2 按设计要求立好皮数杆，皮数杆的间距以15~20m为宜。
2.2.3 砂浆由试验室做好试配，准备好砂浆试模。
3 操作工艺3.1 工艺流程：作业准备↓砂浆搅拌→砌砖墙→验评3.2 砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为±2%，砂、砂浆王控制在±5%以内。
宜用机械搅拌，搅拌时间不少于3min。
3.3 砌砖墙3.3.1 砌砖：砌砖宜采用满挤操作法。
砌砖时砖要放平。
砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。
砌体灰缝应横平竖直，水平灰缝厚度和竖向灰缝宽度宜为10mm，但不应大于12mm，也不宜小于8mm。
全部灰缝均应铺填砂浆，水平灰缝的砂浆饱满度不得低于90%，竖缝的砂浆饱满度不得低于80%。
不得出现瞎缝、透缝、假缝，严禁用水冲浆灌缝，水平缝和垂直缝应随砌筑随勾缝。
当砌完一步架高时，宜每隔2m水平间距，在操作过程中，要认真进行自检，如出现有偏差，应随时纠正，严禁事后砸墙。
配筋砌体工程检验批质量验收记录摘要：本文档记录了配筋砌体工程的检验批质量验收过程和结果。
通过详细记录每个环节的验收内容、验收标准、验收方法以及验收结果，有助于确保配筋砌体工程的质量符合相应的规范要求。
一、项目概述配筋砌体工程是建筑工程中非常重要的一环。
配筋砌体结构的质量直接关系到建筑物的安全性和使用寿命。
因此，在进行验收过程中，需要严格按照相关规范和标准进行操作，确保工程质量合格。
二、检验批验收内容本次配筋砌体工程检验批质量验收主要包括以下内容：1. 配筋材料的验收：验收包括钢筋、网片等配筋材料的规格、质量、数量等方面。
2. 配筋形状及位置的验收：验收包括配筋的形状是否符合图纸要求，配筋的位置是否准确等方面。
3. 配筋固定连接的验收：验收包括配筋与砌体的固定连接方式、连接点的数量和质量等方面。
4. 配筋砌体砌筑的验收：验收包括砌体的垂直偏差、水平偏差、砌体间缝隙、砂浆质量等方面。
5. 配筋砌体墙体的验收：验收包括墙体的垂直度、表面平整度、结构刚度等方面。
三、验收标准为了确保配筋砌体工程质量达到规范要求，我们将按照以下标准进行验收：1. 配筋材料的验收应符合国家标准或设计图纸要求。
2. 配筋形状及位置的验收应符合设计图纸要求。
3. 配筋固定连接的验收应符合国家标准或设计图纸要求。
4. 配筋砌体砌筑的验收应符合国家标准或设计图纸要求。
5. 配筋砌体墙体的验收应符合国家标准或设计图纸要求。
四、验收方法为了准确评估配筋砌体工程的质量，我们将采用以下方法进行验收：1. 视觉检查：通过目测配筋和砌体的形状、位置、垂直度、表面平整度等。
2. 测量检查：使用测量工具（如水平仪、卷尺等）测量配筋和砌体的尺寸、间隙、偏差等。
3. 抽样检测：抽取一定数量的配筋和砌体进行物理性能测试，以评估其质量。
五、验收结果根据以上的验收方法和标准，配筋砌体工程的质量验收结果如下：1. 配筋材料的验收合格，规格、质量、数量符合要求。
配筋砌体工程13-5-1 面层和砖组合砌体13-5-1-1 面层和砖组合砌体构造面层和砖组合砌体有组合砖柱、组合砖垛、组合砖墙（图13-40）。
图13-40 面层和砖组合砌体面层和砖组合砌体由烧结普通砖砌体、混凝土或砂浆面层以及钢筋等组成。
烧结普通砖砌体，所用砌筑砂浆强度等级不得低于M7.5，砖的强度等级不宜低于MU10。
混凝土面层，所用混凝土强度等级宜采用C20。
混凝土面层厚度应大于45mm。
砂浆面层，所用水泥砂浆强度等级不得低于M7.5。
砂浆面层厚度为30~45mm。
竖向受力钢筋宜采用HPB235级钢筋，对于混凝土面层，亦可采用HRB335级钢筋。
受力钢筋的直径不应小于8mm。
钢筋的净间距不应小于30mm。
受拉钢筋的配筋率，不应小于0.1%。
受压钢筋一侧的配筋率，对砂浆面层，不宜小于0.1%；对混凝土面层，不宜小于0.2%。
箍筋的直径，不宜小于4mm及0.2倍的受压钢筋直径，并不宜大于6mm。
箍筋的间距，不应大于20倍受压钢筋的直径及500mm，并不应小于120mm。
当组合砖砌体一侧受力钢筋多于4根时，应设置附加箍筋或拉结钢筋。
对于组合砖墙，应采用穿通墙体的拉结钢筋作为箍筋，同时设置水平分布钢筋。
水平分布钢筋竖向间距及拉结钢筋的水平间距，均不应大于500mm。
受力钢筋的保护层厚度，不应小于表13-44中的规定。
受力钢筋距砖砌体表面的距离，不应小于5mm。
保护层厚度表13-44注：当面层为水泥砂浆时，对于组合砖柱，保护层厚度可减小5mm。
13-5-1-2 面层和砖组合砌体施工组合砖砌体应按下列顺序施工：1．砌筑砖砌体，同时按照箍筋或拉结钢筋的竖向间距，在水平灰缝中铺置箍筋或拉结钢筋；2．绑扎钢筋：将纵向受力钢筋与箍筋绑牢，在组合砖墙中，将纵向受力钢筋与拉结钢筋绑牢，将水平分布钢筋与纵向受力钢筋绑牢；3．在面层部分的外围分段支设模板，每段支模高度宜在500mm以内，浇水润湿模板及砖砌体面，分层浇灌混凝土或砂浆，并用揭棒捣实；4．待面层混凝土或砂浆的强度达到其设计强度的30%以上，方可拆除模板。
如有缺陷应及时修整。
13-5-2 构造柱和砖组合砌体13-5-2-1 构造柱和砖组合砌体构造构造柱和砖组合砌体仅有组合砖墙（图13-41）。
图13-41 构造柱和砖组合墙构造柱和砖组合墙由钢筋混凝土构造柱、烧结普通砖墙以及拉结钢筋等组成。
钢筋混凝土构造柱的截面尺寸不宜小于240mm×240mm，其厚度不应小于墙厚，边柱、角柱的截面宽度宜适当加大。
构造柱内竖向受力钢筋，对于中柱不宜少于4φ12；对于边柱、角柱，不宜少于4φ14。
构造柱的竖向受力钢筋的直径也不宜大于16mm。
其箍筋，一般部位宜采用φ6，间距200mm，楼层上下500mm 范围内宜采用φ6、间距l00mm。
构造柱的竖向受力钢筋应在基础梁和楼层圈梁中锚固，并应符合受拉钢筋的锚固要求。
构造柱的混凝土强度等级不宜低于C20。
烧结普通砖墙，所用砖的强度等级不应低于MU10，砌筑砂浆的强度等级不应低于M5。
砖墙与构造柱的连接处应砌成马牙槎，每一个马牙槎的高度不宜超过300mm，并应沿墙高每隔500mm设置2φ6拉结钢筋，拉结钢筋每边伸入墙内不宜小于600（图13-42）。
图13-42 砖墙与构造柱连接构造柱和砖组合墙的房屋，应在纵横墙交接处、墙端部和较大洞口的洞边设置构造柱，其间距不宜大于4m。
各层洞口宜设置在对应位置，并宜上下对齐。
构造柱和砖组合墙的房屋，应在基础顶面、有组合墙的楼层处设置现浇钢筋混凝土圈梁。
圈梁的截面高度不宜小于240mm。
13-5-2-2 构造柱和砖组合砌体施工构造柱和砖组合墙的施工程序应为先砌墙后浇混凝土构造柱。
构造柱施工程序为：绑扎钢筋、砌砖墙、支模板、浇混凝土、拆模。
构造柱的模板可用木模板或组合钢模板。
在每层砖墙及其马牙槎砌好后，应立即支设模板，模板必须与所在墙的两侧严密贴紧，支撑牢靠，防止模板缝漏浆。
构造柱的底部（圈梁面上）应留出2皮砖高的孔洞，以便清除模板内的杂物，清除后封闭。
构造柱浇灌混凝土前，必须将马牙槎部位和模板浇水湿润，将模板内的落地灰、砖渣等杂物清理干净，并在结合面处注入适量与构造柱混凝土相同的去石水泥砂浆。
构造柱的混凝土坍落度宜为50~70mm，石子粒径不宜大于20mm。
混凝土随拌随用，拌合好的混凝土应在1.5h内浇灌完。
构造柱的混凝土浇灌可以分段进行，每段高度不宜大于 2.0m。
在施工条件较好并能确保混凝土浇灌密实时，亦可每层一次浇灌。
捣实构造柱混凝土时，宜用插入式混凝土振动器，应分层振捣，振动棒随振随拔，每次振捣层的厚度不应超过振捣棒长度的1.25倍。
振捣棒应避免直接碰触砖墙，严禁通过砖墙传振。
钢筋的混凝土保护层厚度宜为20~30mm。
构造柱与砖墙连接的马牙槎内的混凝土必须密实饱满。
构造柱从基础到顶层必须垂直，对准轴线。
在逐层安装模板前，必须根据构造柱轴线随时校正竖向钢筋的位置和垂直度。
13-5-3 网状配筋砖砌体13-5-3-1 网状配筋砖砌体构造网状配筋砖砌体有配筋砖柱、砖墙，即在烧结普通砖砌体的水平灰缝中配置钢筋网（图13-43）。
图13-43 网状配筋砖砌体网状配筋砖砌体，所用烧结普通砖强度等级不应低于MU10，砂浆强度等级不应低于M7.5。
钢筋网可采用方格网或连弯网，方格网的钢筋直径宜采用3~4mm；连弯网的钢筋直径不应大于8mm。
钢筋网中钢筋的间距，不应大于120mm，并不应小于30mm。
钢筋网在砖砌体中的竖向间距，不应大于五皮砖高，并不应大于400mm。
当采用连弯网时，网的钢筋方向应互相垂直，沿砖砌体高度交错设置，钢筋网的竖向间距取同一方向网的间距。
设置钢筋网的水平灰缝厚度，应保证钢筋上下至少各有2mm厚的砂浆层。
13-5-3-2 网状配筋砖砌体施工钢筋网应按设计规定制作成型。
砖砌体部分与常规方法砌筑。
在配置钢筋网的水平灰缝中，应先铺一半厚的砂浆层，放入钢筋网后再铺一半厚砂浆层，使钢筋网居于砂浆层厚度中间。
钢筋网四周应有砂浆保护层。
配置钢筋网的水平灰缝厚度：当用方格网时，水平灰缝厚度为2倍钢筋直径加4mm；当用连弯网时，水平灰缝厚度为钢筋直径加4mm。
确保钢筋上下各有2mm厚的砂浆保护层。
网状配筋砖砌体外表面宜用1：1水泥砂浆勾缝或进行抹灰。
13-5-4 配筋砌块砌体13-5-4-1 配筋砌块砌体构造配筋砌块砌体有配筋砌块剪力墙、配筋砌块柱。
配筋砌块剪力墙，所用砌块强度等级不应低于MU10；砌筑砂浆强度等级不应低于M7.5；灌孔混凝土强度等级不应低于C20。
配筋砌体剪力墙的构造配筋应符合下列规定：1．应在墙的转角、端部和孔洞的两侧配置竖向连续的钢筋，钢筋直径不宜小于12mm；2．应在洞口的底部和顶部设置不小于2φ10的水平钢筋，其伸入墙内的长度不宜小于35d和400mm（d为钢筋直径）；3．应在楼（屋）盖的所有纵横墙处设置现浇钢筋混凝土圈梁，圈梁的宽度和高度宜等于墙厚和砌块高，圈梁主筋不应少于4φ10，圈梁的混凝土强度等级不宜低于同层混凝土砌块强度等级的2倍，或该层灌孔混凝土的强度等级，也不应低于C20；4．剪力墙其他部位的竖向和水平钢筋的间距不应大于墙长、墙高之半，也不应大于1200mm。
对局部灌孔的砌块砌体，竖向钢筋的间距不应大于600mm；5．剪力墙沿竖向和水平方向的构造配筋率均不宜小于0.07%。
配筋砌块柱所用材料的强度要求同配筋砌块剪力墙。
配筋砌块柱截面边长不宜小于400mm，柱高度与柱截面短边之比不宜大于30。
配筋砌块柱的构造配筋应符合下列规定（图13-44）：图13-44 配筋砌块柱配筋1．柱的纵向钢筋的直径不宜小于12mm，数量不少于4根，全部纵向受力钢筋的配筋率不宜小于0.2%；2．箍筋设置应根据下列情况确定：（1）当纵向受力钢筋的配筋率大于0.25%，且柱承受的轴向力大于受压承载力设计值的25%时，柱应设箍筋；当配筋率镇0.25%时，或柱承受的轴向力小于受压承载力设计值的25%时，柱中可不设置箍筋；（2）箍筋直径不宜小于6mm；（3）箍筋的间距不应大于16倍的纵向钢筋直径、48倍箍筋直径及柱截面短边尺寸中较小者；（4）箍筋应做成封闭状，端部应有弯钩；（5）箍筋应设置在水平灰缝或灌孔混凝土中。
13-5-4-2 配筋砌块砌体施工配筋砌块砌体施工前，应按设计要求，将所配置钢筋加工成型，堆置于配筋部位的近旁。
砌块的砌筑应与钢筋设置互相配合。
砌块的砌筑应采用专用的小砌块砌筑砂浆和专用的小砌块灌孔混凝土。
钢筋的设置应注意以下几点：1．钢筋的接头钢筋直径大于22mm时宜采用机械连接接头，其他直径的钢筋可采用搭接接头，并应符合下列要求：（1）钢筋的接头位置宜设置在受力较小处；（2）受拉钢筋的搭接接头长度不应小于1.1L a，受压钢筋的搭接接头长度不应小于0.7 L a（L a为钢筋锚固长度），但不应小于300mm；（3）当相邻接头钢筋的间距不大于75mm时，其搭接长度应为1.2L a。
当钢筋间的接头错开20d时（d为钢筋直径），搭接长度可不增加。
2．水平受力钢筋（网片）的锚固和搭接长度（1）在凹槽砌块混凝土带中钢筋的锚固长度不宜小于30d，且其水平或垂直弯折段的长度不宜小于15d和200mm；钢筋的搭接长度不宜小于35d；（2）在砌体水平灰缝中，钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150mm；钢筋的搭接长度不宜小于55d；（3）在隔皮或错缝搭接的灰缝中为50d＋2h（d为灰缝受力钢筋直径，h为水平灰缝的间距）。
3．钢筋的最小保护层厚度（1）灰缝中钢筋外露砂浆保护层不宜小于15mm；（2）位于砌块孔槽中的钢筋保护层，在室内正常环境不宜小于20mm；在室外或潮湿环境中不宜小于30mm；（3）对安全等级为一级或设计使用年限大于50年的配筋砌体，钢筋保护层厚度应比上述规定至少增加5mm。
4．钢筋的弯钩钢筋骨架中的受力光面钢筋，应在钢筋末端作弯钩，在焊接骨架、焊接网以及受压构件中，可不作弯钩；绑扎骨架中的受力变形钢筋，在钢筋的末端可不作弯钩。
弯钩应为180°弯钩。
5．钢筋的间距（1）两平行钢筋间的净距不应小于25mm；（2）柱和壁柱中的竖向钢筋的净距不宜小于40mm（包括接头处钢筋间的净距）。
13-5-5 配筋砌体质量配筋砌体质量分为合格和不合格两个等级。
配筋砌体质量合格应符合以下规定：1．主控项目应全部符合规定；2．一般项目应有80%及以上的抽检处符合规定，或偏差值在允许偏差范围以内。
配筋砌体主控项目：1．钢筋的品种，规格和数量应符合设计要求。
检验方法：检查钢筋的合格证书、钢筋性能试验报告、隐蔽工程记录。
2．构造柱、芯柱、组合砌体构件、配筋砌体剪力墙构件的混凝土或砂浆的强度等级应符合设计要求。
