汽车电源系统的检修

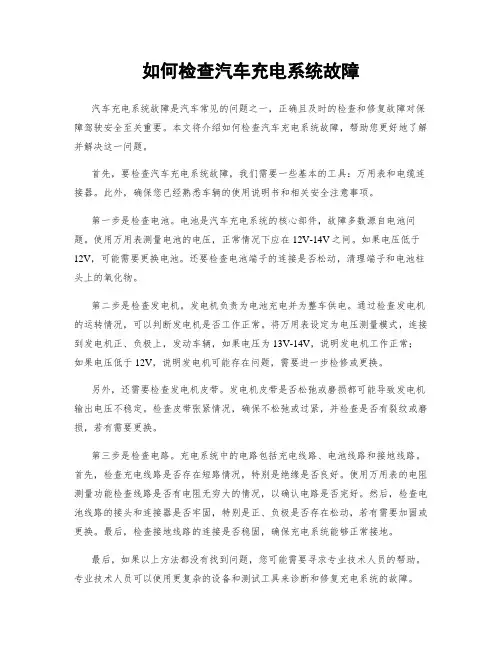

如何检查汽车充电系统故障汽车充电系统故障是汽车常见的问题之一，正确且及时的检查和修复故障对保障驾驶安全至关重要。

本文将介绍如何检查汽车充电系统故障，帮助您更好地了解并解决这一问题。

首先，要检查汽车充电系统故障，我们需要一些基本的工具：万用表和电缆连接器。

此外，确保您已经熟悉车辆的使用说明书和相关安全注意事项。

第一步是检查电池。

电池是汽车充电系统的核心部件，故障多数源自电池问题。

使用万用表测量电池的电压，正常情况下应在12V-14V之间。

如果电压低于12V，可能需要更换电池。

还要检查电池端子的连接是否松动，清理端子和电池柱头上的氧化物。

第二步是检查发电机。

发电机负责为电池充电并为整车供电。

通过检查发电机的运转情况，可以判断发电机是否工作正常。

将万用表设定为电压测量模式，连接到发电机正、负极上，发动车辆，如果电压为13V-14V，说明发电机工作正常；如果电压低于12V，说明发电机可能存在问题，需要进一步检修或更换。

另外，还需要检查发电机皮带。

发电机皮带是否松弛或磨损都可能导致发电机输出电压不稳定。

检查皮带张紧情况，确保不松弛或过紧，并检查是否有裂纹或磨损，若有需要更换。

第三步是检查电路。

充电系统中的电路包括充电线路、电池线路和接地线路。

首先，检查充电线路是否存在短路情况，特别是绝缘是否良好。

使用万用表的电阻测量功能检查线路是否有电阻无穷大的情况，以确认电路是否完好。

然后，检查电池线路的接头和连接器是否牢固，特别是正、负极是否存在松动，若有需要加固或更换。

最后，检查接地线路的连接是否稳固，确保充电系统能够正常接地。

最后，如果以上方法都没有找到问题，您可能需要寻求专业技术人员的帮助。

专业技术人员可以使用更复杂的设备和测试工具来诊断和修复充电系统的故障。

总结起来，检查汽车充电系统故障需要注意电池、发电机和电路等关键部件。

监测电池的电压、发动机的运转情况，检查发电机皮带和线路的状态，有助于发现并解决充电系统故障。

汽车电子设备电源故障排查与修复技巧在现代汽车中，电子设备在车辆的正常运行中起到了重要的作用。

然而，由于各种原因，电子设备电源故障可能会发生。

本文将介绍一些汽车电子设备电源故障的常见原因和排查修复技巧。

一、电源故障的常见原因1. 电瓶老化：电瓶是汽车电子设备的主要供电源，长期使用后容易老化，导致电源供电不稳定或无法正常启动。

2. 电池接线问题：电池接线接触不良或接线松动可能导致电子设备供电不稳定。

3. 保险丝烧断：保险丝是保护电子设备的重要组成部分，当电流过大时，保险丝会起到断电保护作用。

如果保险丝烧断，电子设备将无法正常工作。

4. 电源线路短路：电源线路长期磨损或搭接不当可能导致电源线路出现短路，进而影响电子设备的供电。

二、电源故障排查技巧1. 检查电瓶电压：使用电压表测量电瓶的电压，正常电压为12V左右。

如果电瓶电压较低，则需要及时更换新的电瓶。

2. 检查电池接线：检查电池的正负极是否松动或接触不良。

如果发现问题，应及时拧紧电池接线螺母或更换接线端子。

3. 检查保险丝：逐一检查车辆内外的保险丝是否烧断，如果发现烧断的保险丝，应及时更换相应规格的保险丝。

4. 检查电源线路：检查电源线路是否出现断裂、接触不良或短路等问题。

可以使用万用表进行测量，找出故障点并进行修复。

三、电源故障修复技巧1. 更换电瓶：当电瓶老化无法提供稳定的供电时，应及时更换新的电瓶，选择适合车辆需求的电瓶型号。

2. 更换保险丝：如果发现保险丝烧断，应按照规格更换相应的保险丝。

在更换前，需要先找出引起保险丝烧断的原因，并加以解决。

3. 修复电源线路：如果发现电源线路受损，应根据具体情况进行修补或更换。

修复时需要注意线路连接的牢固性和绝缘性，避免线路接触不良或短路。

4. 检修面板开关：如果电源故障与面板开关有关，需要进行检修或更换面板开关。

总结：汽车电子设备电源故障的排查和修复需要注意安全，并遵循正确的操作步骤。

在排查时，应先检查电瓶电压、电池接线、保险丝和电源线路等常见原因，找出具体故障点并进行修复。

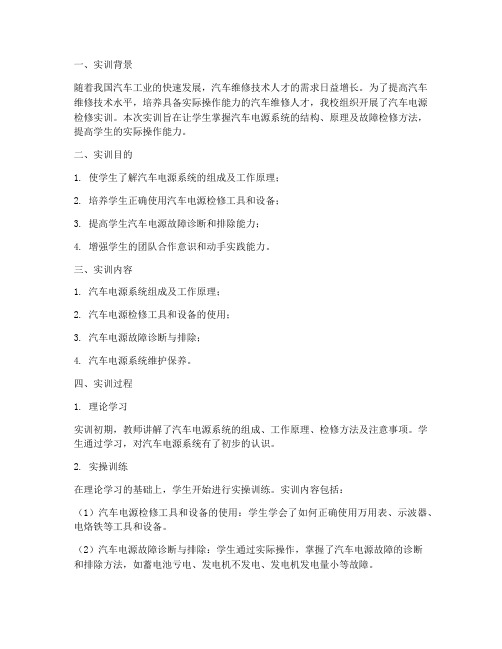

一、实训背景随着我国汽车工业的快速发展，汽车维修技术人才的需求日益增长。

为了提高汽车维修技术水平，培养具备实际操作能力的汽车维修人才，我校组织开展了汽车电源检修实训。

本次实训旨在让学生掌握汽车电源系统的结构、原理及故障检修方法，提高学生的实际操作能力。

二、实训目的1. 使学生了解汽车电源系统的组成及工作原理；2. 培养学生正确使用汽车电源检修工具和设备；3. 提高学生汽车电源故障诊断和排除能力；4. 增强学生的团队合作意识和动手实践能力。

三、实训内容1. 汽车电源系统组成及工作原理；2. 汽车电源检修工具和设备的使用；3. 汽车电源故障诊断与排除；4. 汽车电源系统维护保养。

四、实训过程1. 理论学习实训初期，教师讲解了汽车电源系统的组成、工作原理、检修方法及注意事项。

学生通过学习，对汽车电源系统有了初步的认识。

2. 实操训练在理论学习的基础上，学生开始进行实操训练。

实训内容包括：（1）汽车电源检修工具和设备的使用：学生学会了如何正确使用万用表、示波器、电烙铁等工具和设备。

（2）汽车电源故障诊断与排除：学生通过实际操作，掌握了汽车电源故障的诊断和排除方法，如蓄电池亏电、发电机不发电、发电机发电量小等故障。

（3）汽车电源系统维护保养：学生学会了如何进行汽车电源系统的日常维护保养，如检查蓄电池、发电机、调节器等部件。

3. 团队合作在实训过程中，学生分组进行操作，相互协作，共同完成实训任务。

通过团队合作，学生提高了沟通能力、协调能力和团队精神。

五、实训成果1. 学生掌握了汽车电源系统的组成、工作原理及故障检修方法；2. 学生能够正确使用汽车电源检修工具和设备；3. 学生具备了一定的汽车电源故障诊断和排除能力；4. 学生增强了团队合作意识和动手实践能力。

六、实训总结1. 汽车电源检修实训是提高学生实际操作能力的重要途径。

通过本次实训，学生掌握了汽车电源系统的相关知识，提高了实际操作能力。

2. 在实训过程中，学生应注重理论与实践相结合，将所学知识运用到实际操作中。

汽车电源系统使用与维护操作注意事项蓄电池、沟通发电机及调整器若使用与维护时操作不当，不仅本身简单损坏而影响正常使用，还简单殃及汽车上的其他电子设备，甚至造成事故。

因此，在日常使用与修理中，应留意避开不当的操作。

1．蓄电池使用与维护留意事项①蓄电池为负极搭铁，千万不能接错，否则，沟通发电机整流二极管会被马上烧坏，并且还会对无反接爱护的汽车电子设备造成损害。

②拆卸蓄电池时，应先拆下负极电缆线夹，再拆正极电缆线夹，安装时则相反，以避开拆装过程拆装工具无意碰撞四周车体而产生碰撞火花（电源短路）③留意检查蓄电池电缆线央连接是否坚固，由于连接不牢简单消失如下问题：a．极桩与线夹松动而使接触表面氧化、脏污而接触不良，造成发动机不能起动或起动困难、充电电流过小或不充电等。

b．汽车运行中蓄电池线夹松脱，电路中消失的瞬间过电压不能被蓄电池汲取，使电子元件简单损坏。

c．因蓄电池线夹松动而使电路时通时断本身也会造成瞬间过电压，会对电子元件造成损害，而突然断脱时产生的火花还简单造成火灾事故。

2．发电机使用与维护留意事项①不能用刮火的方法检查发电机是否发电，否则将损坏整流二极管及其他电子元件。

②在整流二极管与电枢绕组脱开以前，不能用兆欧表或220V 的沟通电来检查发电机电枢绕组的绝缘状况。

③消失整流二极管短路故障时，应准时予以检修，否则，很简单引起其他二极管和电枢绕组烧坏。

3．调整器及充电线路使用留意事项①更换调整器时，应使用与发电机配套的调整器，假如用其他的调整器代用，调整器适用的搭铁形式、调整电压等应与发电机相匹配。

②在发电机处于中速以上时，不要用短路调整器B、F接柱的方法来检测发电机是否发电，以避开电压过高（发电机无故障时）而损坏发电机整流二极管及其他电子元件。

③配用双触点式调整器的充电系统，在调整器与发电机的连接线路断开以前，不许用短路调整器或发电机B、F接柱的方法来检查发电机是否发电，否则，会烧坏调整器的高速触点。

汽车电源系统常见故障检修（一）、电源系统不充电故障的诊断排解1.故障现象起动发动机，充电指示灯仍旧点亮，电源系统存在故障，发电机不能正常的给蓄电池充电。

2.故障缘由(1)发电机故障①整流电路损坏。

②磁场电路故障：滑环脏污，电刷架变形使电刷卡住，电刷磨损过甚等。

③发电机磁场绕组或定子三相绕组有断路、短路或搭铁处。

(2)调整器故障①调整器调整电压过低。

②调整器损坏。

(3)其它故障①发电机连线断路。

②发电机驱动皮带打滑。

③充电指示灯损坏。

3.故障诊断与排（二）充电电流过小的故障诊断1.故障现象（1）若将发动机转速由低速渐渐上升至1500r/min时，打开大灯，其灯光暗淡；按喇叭，其音量小，充电指示灯亮，说明充电电流过小。

（2）发动机中速时，测量充电电流的大小。

假如电流表指示的充电电流为8A~12A，正常；如小于5A（在蓄电池电量不足的状况下），则说明电源系存在充电电流过小的故障。

2.故障缘由（1）发电机故障①个别整流二极管损坏。

②定子三相绕组局部短路或有一相接头断开。

（2）调整器故障①调整器电压过低。

⑶其它故障①发电机皮带过松、打滑。

②线路接触不良，接触电阻过大。

3.故障诊断与排解充电电流过小的故障诊断与排解如图所示。

图充电电流过小的故障诊断流程图（三）充电电流过大的故障诊断电源系统在发动机正常运转时，蓄电池电压达到额定充电电压，但充电电流仍旧在10A以上。

充电电流过大可能故障缘由：调压器失调所致。

检测推断方法：晶体管调压器的充电系统应检查发电机与调压器是否匹配。

（四）充电指示灯故障诊断将点火开关打到“ON”，充电指示灯“亮”，起动发动机运转到600~800r/min，充电指示灯“灭”，说明充电指示灯电路正常。

若将点火开关打到“ON”，充电指示灯“不亮”，充电指示灯电路消失故障。

首先，检测充电指示灯灯泡是否良好。

若充电指示灯灯泡正常，再连续检测检测充电指示灯电路。

目录任务四新能源汽车电源系统的检修 (2)【任务描述】 (2)任务情景： (2)任务要求： (2)任务资料： (2)【学习目标及学时】 (3)【工作页学习路径】 (3)学习步骤1：接受任务 (4)学习步骤2：作业准备 (5)引导问题4-1 新能源汽车检测与维修作业前要做哪些准备？ (6)学习步骤3：新能源汽车DC-DC 的认识 (6)引导问题4-2 用思维导图画出新能源汽车的电源有哪些？ (6)学习步骤4：新能源汽车DC-DC 的结构 (8)引导问题4-3 认识电源系统。

(8)学习步骤5：新能源汽车DC-DC 的工作原理。

(9)引导问题4-4 画出电源控制电路图，并进行实车检测。

(9)引导问题4-5 画出EV450的VCU电源控制电路图，并进行实车检测。

(9)引导问题4-6 画出EV300的VCU电源控制电路图，并进行实车检测。

(9)【学习环节过程控制】.......................................................................... 错误!未定义书签。

【学习环节评价反馈】.......................................................................... 错误!未定义书签。

学习任务工作页专业名称：新能源汽车维修工学一体化课程名称：新能源汽车动力电池及能量管理系统检修任务四新能源汽车电源系统的检修【任务描述】任务情景：一辆纯电动汽车到达维修店，客户报告充电系统存在故障。

维修技师接到通知后，开始进行故障检修。

任务要求：根据任务要求，以下是纯电动汽车充电系统故障检修的任务要求：接收维修任务：学生接收到客户报告充电系统故障的维修任务后，确认车辆首次维护要求已达到，并开具维修工单。

沟通与确认：学生与客户（教师或学生扮演）进行充分沟通，确认故障症状和客户的描述，并确保了解车辆的使用情况和任何特殊要求。
