凝结水精处理的目的与其工艺流程

3.凝结水精处理系统3.1 凝结水精处理概述：为了确保机组安全稳定运行，提高凝结水品质，满足空冷机组水质指标要求，凝结水精处理系统每台机组各设置了三台粉末树脂覆盖过滤器，两用一备。

凝结水精处理的主要任务：除去凝结水中悬浮物、腐蚀产物及其他杂质，降低凝结水系统中的含盐量和电导率。

凝结水精处理系统说明：3.1.1凝结水精处理系统的自用水直接从凝结水补充水箱吸取，其容积为300m3。

3.1.2每台机组设置2⨯50%凝结水量的粉末树脂覆盖过滤器，以及100%的旁路系统。

3.1.3凝结水精处理装置的旁路系统应允许通过最大的凝结水流量，旁路系统的阀门可根据水温，压差等信号进行自动操作，也可在盘上进行手动操作。

旁路系统应设置1个电动调节阀，并能通过100%的凝结水量。

另外设置手动阀的旁路系统。

凝结水精处理旁路阀的作用是当凝结水精处理设备出现故障时，保证热力设备的安全运行。

在遇到下列情况之一时，旁路系统应能自动打开，并切除凝结水精处理系统：粉末树脂覆盖过滤器起除盐和过滤的作用。

利用粉末树脂主要交换凝结水中的金属离子和盐份，同时树脂粉覆盖在4～5µm的滤元上起过滤的作用，以除去凝结水中的金属腐蚀产物和悬浮物。

从而降低凝结水的含盐量和电导率，保证合格的凝结水水质3.1.3.1进口凝结水水温超过设定值。

3.1.3.2精处理装置的进出口压差超过设定值。

3.1.4当过滤器出口水导电度或进出口压差升高到设定值时，该过滤器失效，系统自动投入备用过滤器，失效过滤器自动退出运行，并进入爆膜、清洗、铺膜程序。

3.1.5爆膜、清洗过程产生的废水应收集至废水贮存池，然后用废水输送泵送至全厂工业废水处理站进行处理。

3.1.6在中压凝结水精处理系统和低压辅助系统之间装设安全阀。

3.2 凝结水精处理工艺流程：手动旁路系统凝结泵出水粉末树脂覆盖过滤器低压加热器除氧器3.3 凝结水精处理主要设备规范：3.3.1凝结水精处理粉末树脂覆盖过滤器：过滤器：φ1700×32mm每台最大出力： 800 m3/h正常出力： 778 m3/h数量：2×3台设计压力： 4.60MPa水压试验压力： 5.25Mpa正常出力运行压差： 0.02MPa最大出力运行压差： 0.24 MPa失效压差： 0.17 MPa运行周期：≥21天每台滤元数量/型式/精度： 345根/聚丙烯熔喷 /4～5µm滤元外径：￠57.15 mm滤元有效长度： 1778 mm凝结水设计温度：≤ 85℃凝结水运行温度： 60℃进水配水装置：管板； 316L出水配水装置：多孔板滤元； 316L3.3.2反洗用压缩空气贮罐：容积： 4.2 m3数量： 2台压力： 1.00 MPa3.3.3仪用压缩空气贮罐：容积： 1.2m3数量： 2台压力： 1.0MPa3.3.4保持泵：卧式离心泵2×3台叶轮： 316L流量： 114m3/h扬程： 0.2MPa泵壳耐压： 4.6MPa电机： 10KW3.3.5铺膜泵：卧式离心泵2×1台流量： 342m3/h扬程： 0.2MPa电机: 25KW3.3.6反洗泵：卧式离心泵3台流量： 50m3/h扬程： 0.5MPa电机: 5KW3.3.7铺膜箱：φ1500×6mm，2×1个2.5m3 3.3.8铺膜注射泵：渐进孔泵2×1台流量： 0.8～8m3/h扬程： 0.2MPa电机: 2KW3.3.9铺膜辅助箱：φ1800×6mm，2×1个5 m3 3.3.10废水输送泵： 2×2台50m3/h,0.5MPa3.3.11每次铺膜时间： 40分钟3.3.12每次爆膜时间/空气压力/流量： 5分钟/0.6MPa /112.5Nm3/h 3.3.13每次反洗时间/反洗水压力： 40分钟/0.4MPa3.4凝结水精处理粉末树脂覆盖过滤器监督项目及标准：3.5 凝结水精处理设备运行操作：3.5.1系统启动前的检查：3.5.1.1整个系统水压、气密试验已完成并且满足要求。

发电厂锅炉给水由凝结水和化学补给水组成，而凝结水包括汽轮机凝结水、热力系统中的多种疏水以及热用户返回的生产凝结水，机组正常运行时化学补给水量很少，给水水质的好坏在很大程度上取决于凝结水的水质。

因此凝结水处理已成为电厂水处理的一个极为重要的环节。

凝结水处理，通常指的是汽轮机凝结水的处理。

从处理方法上来讲，它适用于汽轮机凝结水、生产返回水及各种疏水处理，但目前主要是针对汽轮机凝结水。

由于这是对纯水进行处理，因此又称为凝结水精处理。

一、凝结水处理的目的凝结水处理是大容量、高参数发电机组中一种特有的水处理方式。

凝结水处理的目的是去除凝结水中的金属腐蚀产物及微量的溶解盐类。

随着发电机组参数的提高，给水水质对机组安全运行越来越重要，所要求的给水水质也越来越高，现将亚临界参数以上汽包炉及直流炉的给水水质标准列于表7-1与表7-2(GB/T12145-1999)。

从这些标准的数值来看，在机组的长期运行中，要想稳定地达到这些要求，不对汽轮机凝结水做进一步处理是很难实现的。

因此目前亚临界参数以上的汽包炉及直流炉机组，一般都设有凝结水处理装置。

表7-1 高参数机组给水水质标准理论上讲凝结水应该是很纯的，但是由于下述原因，凝结水往往会受到一定程度的污染。

1．凝汽器的渗漏和泄漏冷却水从汽轮机凝汽器不严密的地方进入汽轮机的凝结水中，是凝结水中含有盐类物质和硅化合物的主要原因，也是这类杂质进入给水的主要途径之一。

冷却水从凝汽器不严密处进入凝结水中，使凝结水中盐类物质与硅化合物的含量升高，这种情况称为凝汽器渗漏；当凝汽器的管子因制造或安装有缺陷，或因腐蚀而出现裂纹、穿孔和破损，以及固接处的严密性遭到破坏时，进入凝结水中的冷却水量将比正常时高得多，这种情况称为凝汽器泄漏。

凝汽器泄漏时，凝结水被污染的程度要比渗漏时大得多。

进入凝汽器的蒸汽是机组汽轮机的排汽，其中杂质的含量非常少，所以凝结水中的杂质含量主要决定于漏入的冷却水量及其中杂质的含量。

凝结水精处理技术凝结水精处理技术主要包括膜分离技术和离子交换技术。

欧梅塞尔是同时拥有膜和离子交换树脂两大技术和产品的公司。

从蒸汽凝结水零排放到炼油废水处理，从电子超纯水到海水淡化处理，欧梅塞尔膜和离子交换技术和产品都能够为用户提供各种需求的水资源解决方案。

中国蒸汽凝结水回收率不足30%。

其中很主要的原因是所回收的凝结水中含有过量油类等污染物，包括动植物油脂，石油烃类，环烷酸，酚醛等衍生物。

高温凝结水中水和油的比重、粘度降低、油水分散的阻力减少。

除悬浮状态的机械分散油（15〜100um）外，高温凝结水中油主要以乳化油（0.5〜15um）和溶解油（0.005um）形式存在。

通常分散由悬浮在水面上，乳化油稳定分散在水中，溶解油则完全溶解在水中。

蒸汽输送管线材质一般为碳钢，碳钢容易在有氧和酸性环境下腐蚀。

腐蚀产物主要为悬浮态和胶体态的Fe3O4、Fe2O3,少量不溶性的Fe（OH）3以及离子形式的Fe2+和Fe3+。

蒸汽凝结水中铁离子由于氧腐蚀和酸腐蚀。

根据蒸汽凝结水实际温度、流量、水质状况、生产工艺特点以及用户资金状况，可采用不同处理技术进行优化组合。

以满足低压锅炉（含油量W2mg/L,含铁量W0.3mg/L）、中压锅炉（含油量W1mg/L，含铁量W0.05mg/L）、高压锅炉（含油量W0.3mg/L,含铁量W0.03mg/L）的水质标准要求。

前置过滤技术前置过滤装置作为凝结水经处理系统的预处理部分，是去除凝结水中的悬浮物、胶体、金属氧化产物等粒径较大的杂质，起到预处理的作用，保护下游膜分离或离子交换设备免受颗粒无损伤和污染，提高周期制水量。

前置过滤装置可根据蒸汽凝结水的水质实际情况可选择采用精密过滤器、在线自动清洗过滤器、盘式过滤器、多介质过滤器、电磁过滤器等多种过滤方式实现。

除油技术陶瓷中空纤维超滤膜分离技术陶瓷中空纤维超滤膜采用耐温性，机械强度和化学稳定性都极强的a-AL2O3无机材料，超长使用寿命，从容应对各种极端运行条件。

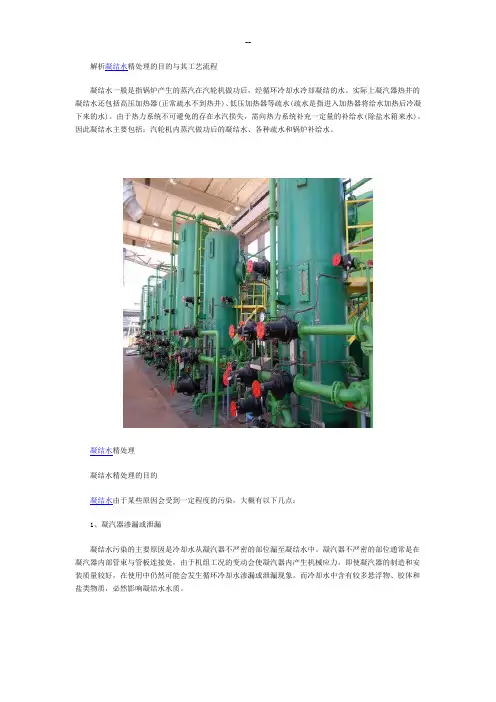

解析凝结水精处理的目的与其工艺流程凝结水一般是指锅炉产生的蒸汽在汽轮机做功后，经循环冷却水冷却凝结的水。

实际上凝汽器热井的凝结水还包括高压加热器(正常疏水不到热井)、低压加热器等疏水(疏水是指进入加热器将给水加热后冷凝下来的水)。

由于热力系统不可避免的存在水汽损失，需向热力系统补充一定量的补给水(除盐水箱来水)。

因此凝结水主要包括：汽轮机内蒸汽做功后的凝结水、各种疏水和锅炉补给水。

凝结水精处理凝结水精处理的目的凝结水由于某些原因会受到一定程度的污染，大概有以下几点：1、凝汽器渗漏或泄漏凝结水污染的主要原因是冷却水从凝汽器不严密的部位漏至凝结水中。

凝汽器不严密的部位通常是在凝汽器内部管束与管板连接处，由于机组工况的变动会使凝汽器内产生机械应力，即使凝汽器的制造和安装质量较好，在使用中仍然可能会发生循环冷却水渗漏或泄漏现象。

而冷却水中含有较多悬浮物、胶体和盐类物质，必然影响凝结水水质。

凝结水精处理2、金属腐蚀产物的污染凝结水系统的管路和设备会由于某些原因而被腐蚀，因此凝结水中常常有金属腐蚀产物。

其中主要是铁和铜的氧化物(我公司热力系统设备基本上没有铜质材料)。

铁的形态主要是以Fe2O3、Fe3O4为主，它们呈悬浮态和胶态，此外也有铁的各种离子。

凝结水中的腐蚀产物的含量与机组的运行状况有关，在机组启动初期凝结水中腐蚀产物较多，另外在机组负荷不稳定情况下杂质含量也可能增多。

3、锅炉补给水带入少量杂质化学水处理混床出水即为锅炉补给水，一般从凝气器补入热力系统。

由于混床出水在运行中的严格控制，补给水杂质含量很少，其水质要求：DD≤0.2μs/cm ，SiO2≤20μg/L。

如果混床出水不合格，就可能对凝结水造成污染。

凝结水精处理由于以上几种原因，凝结水或多或少有一定的污染，而对于超临界参数的机组而言，由于其对给水水质的要求很高，所以需要进行凝结水的更深程度的净化，即凝结水精处理。

凝结水精处理设备介绍凝结水精处理凝结水精处理系统采用中压凝结水混床系统，具体为前置过滤器与高速混床的串连，每台机组设置2×50%管式前置过滤器和3×50%球形高速混床，混床树脂失效后采用三塔法体外再生系统，其中1、2号机组精处理共用一套再生装置。

电厂化学凝结水精处理篇第一章总则1.1凝结水精处理的目的凝结水在形成过程中会因为凝汽器渗漏或泄漏、热力系统腐蚀、汽机负荷变化等原因受到不同程度的污染。

凝结水是给水的主要组成部分，为了提高给水水质，适应我厂亚临界高参数大容量机组对给水水质的严格要求，不仅需要对锅炉补给水进行净化除盐处理以及对炉水进行加药调节处理，还需对凝结水进行深化处理，彻底除去凝结水中的各种盐份、胶体、金属氧化物、悬浮物等杂质，从而保证给水的高纯度，保证机组在凝汽器发生少量泄漏时，能满负荷运行；在较大泄漏时，能给予申请停机所需时间。

1.2系统概况我厂二期2×300MW机组对全容量凝结水进行除盐处理，凝结水处理采用中压系统。

每台机组各有一个混床单元，配备两台高速混床（含旁路与再循环），正常情况下两台混床均处于连续运行状态，设备没有备用。

每台混床出口设置树脂捕捉器，确保破碎树脂不会被带入热力系统。

每台高速混床处理水量正常为380m3/h，最大流量为456m3/h，机组正常运行时，两台混床流量达760 m3/h，可满足单台300MW机组凝结水量的处理。

混床设计温度50℃，正常运行温度≤50℃，装填树脂允许温度为55℃，设计压力为3.5 Mpa。

每台机组还设置有一台再循环泵，同时设置一个可调节旁路阀。

混床为球形高速混床，采用美国陶氏公司的中压大孔均粒树脂。

阳树脂为型号MonoplusSP112H，阴树脂为MonoplusMP500，阳、阴树脂体积比为3：2。

两个混床单元共用一套体外再生装置，设计压力为0.6 Mpa，再生系统采用FULLSEP高塔分离法，具有较高的分离度，可以保证阴阳树脂分离后，使阴树脂中的阳树脂和阳树脂中的阴树脂的交叉污染保证值小于0.1%，可满足氨化运行对树脂高分离度的要求。

中压除盐系统和低压再生系统的连接树脂管道上装有带筛网的压力安全阀，筛网可以泄放压力而不让树脂漏过。

该系统程控部分由两台可编程控制器、主控盘、可编程计算机系统软件组成。

凝结水精处理技术方案凝结水精处理技术方案一、前言随着社会经济的不断发展，工业生产和城市生活排放的污水越来越多，严重危害着环境和人类健康。

为了减轻和遏制垃圾污染，保护生态环境，实现可持续发展，使用凝结水精处理技术成为了一个必需品。

凝结水精处理技术通过凝结剂将废水中的污染物凝结成固体，达到快速处理污水的效果，是一种高效、简便的废水处理方法。

二、技术原理凝结水精处理技术的核心原理是：利用凝聚剂对废水中的杂质物进行聚集和凝固，使之成为大分子聚合物，实现物理上的固液分离，从而达到清洁分离和减少废水量的目的。

凝结剂的主要成分是无机盐类和有机聚合物，可以吸附并聚集溶解在水中的污染物，从而形成较大的颗粒，最后通过沉淀、过滤等过程分离。

三、技术特点1、处理速度快：凝结水精处理技术处理速度非常快，可以在数小时内夜极化处理大量的废水。

2、占地面积小：相比传统废水处理工艺，凝结水精处理技术占地面积更小，体积更小。

3、处理效率高：凝结水精处理技术对各种废水污染物去除效率高，可以去除废水中的化学物质、重金属、悬浮物等。

4、处理成本低：凝结水精处理技术处理成本低，不需要大量设备和材料。

四、技术流程凝结水精处理技术与传统工艺相比，流程简单，可以分为以下几个步骤：1、混凝：添加凝聚剂在初始的循环废水中，使之形成硬泥颗粒，实现颗粒固液分离，去除大颗粒悬浮物，降低污水中的混浊度。

2、絮凝：在混凝的基础上，新增辅助凝聚剂，使水中原本微小的颗粒迅速凝聚成大颗粒，实现絮凝。

3、沉淀：在完成混凝和絮凝之后，沉淀器内的凝聚颗粒会逐渐沉淀，最后形成污泥，通过去除污泥继续实现去除废水中的污染物。

4、过滤：在沉淀和去除污泥之后，对水进行过滤，去除悬浮物，避免二次污染。

5、消毒：通过消毒设备，对处理后的水进行消毒，杀死细菌，保证水质安全。

五、技术应用凝结水精处理技术已经广泛应用于各种领域，例如污水处理、废水处理、纯水生产、原水澄清等等。

其中，作为一种新颖的污水处理技术，凝结水精处理技术在工业生产和城市生活排放的污水处理中具有很大的优势。

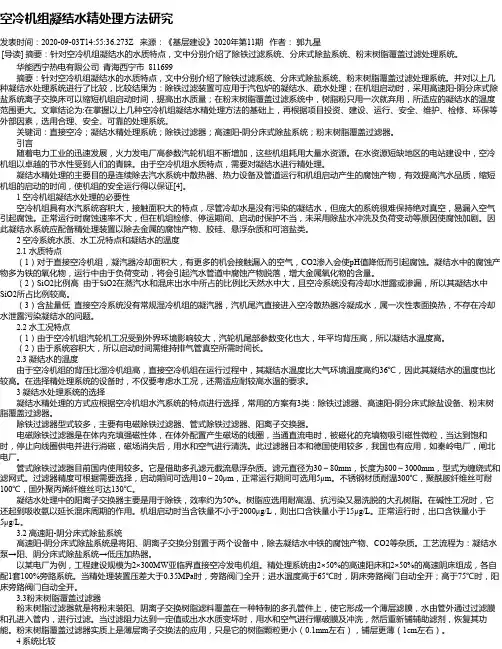

空冷机组凝结水精处理方法研究发表时间：2020-09-03T14:55:36.273Z 来源：《基层建设》2020年第11期作者：郭九星[导读] 摘要：针对空冷机组凝结水的水质特点，文中分别介绍了除铁过滤系统、分床式除盐系统、粉末树脂覆盖过滤处理系统。

华能西宁热电有限公司青海西宁市 811699 摘要：针对空冷机组凝结水的水质特点，文中分别介绍了除铁过滤系统、分床式除盐系统、粉末树脂覆盖过滤处理系统。

并对以上几种凝结水处理系统进行了比较，比较结果为：除铁过滤装置可应用于汽包炉的凝结水、疏水处理；在机组启动时，采用高速阳-阴分床式除盐系统离子交换床可以缩短机组启动时间，提高出水质量；在粉末树脂覆盖过滤系统中，树脂粉只用一次就弃用，所适应的凝结水的温度范围更大。

文章结论为:在掌握以上几种空冷机组凝结水精处理方法的基础上，再根据项目投资、建设、运行、安全、维护、检修、环保等外部因素，选用合理、安全、可靠的处理系统。

关键词：直接空冷；凝结水精处理系统；除铁过滤器；高速阳-阴分床式除盐系统；粉末树脂覆盖过滤器。

引言随着电力工业的迅速发展，火力发电厂高参数汽轮机组不断增加，这些机组耗用大量水资源。

在水资源短缺地区的电站建设中，空冷机组以卓越的节水性受到人们的青睐。

由于空冷机组水质特点，需要对凝结水进行精处理。

凝结水精处理的主要目的是连续除去汽水系统中散热器、热力设备及管道运行和机组启动产生的腐蚀产物，有效提高汽水品质，缩短机组的启动的时间，使机组的安全运行得以保证[4]。

1 空冷机组凝结水处理的必要性空冷机组具有水汽系统容积大，接触面积大的特点，尽管冷却水是没有污染的凝结水，但庞大的系统很难保持绝对真空，易漏入空气引起腐蚀。

正常运行时腐蚀速率不大，但在机组检修、停运期间、启动时保护不当，未采用除盐水冲洗及负荷变动等原因使腐蚀加剧。

因此凝结水系统应配备精处理装置以除去金属的腐蚀产物、胶硅、悬浮杂质和可溶盐类。

第一节系统说明发电厂的凝结水有汽轮机凝汽器凝结水、汽轮机附属热力系统中加热疏水（蒸汽凝结水）。

凝结水是给水中最优良的组成部分，通常也是给水组成部分中数量最大的。

凝结水同补给水汇合后成为锅炉的补水，所以保证凝结水和补给水的水质是使给水水质良好的前提。

凝结水是由蒸汽凝结而成的，水质应该是极纯的，但是实际上这些凝结水往往由于以下原因而有一定程度的污染：1 在气轮机凝汽器的不严密处，有冷却水漏入汽轮机凝结水中。

2 因凝结水系统及加热器疏水系统中，有的设备和管路的金属腐蚀产物而污染了凝结水。

一、凝汽器的漏水冷却水从汽轮机凝汽器不严密的地方进入汽轮机的凝结水中，是凝结水中含有盐类物质和硅化合物的主要来源，也是这类杂质进入给水的主要途径之一。

凝汽器的不严密处，通常出现在用来固定凝汽器管子与管板的连接部位（或称固接处）。

即使凝汽器的制造和安装质量较好，在机组长期运行的过程中，由于负荷和工况变动的影响，经常受到热应力和机械应力的作用，往往使管子与管板固接处的严密性降低，因此通过这些不严密处渗入到凝结水中的冷却水量就加大。

根据对许多大型机组的凝汽器所作的检查得知：在正常运行条件下，随着凝汽器的结构和运行工况的不同，渗入到凝结水中的冷却水量有很大的差别；严密性很好的凝汽器，可以做到渗入的冷却水量为汽轮机额定负荷时凝结水量的0.005%－0.02%。

就是说，即使在正常运行条件下，冷却水也是或多或少地渗入到凝结水中，这种情况称之为凝汽器渗漏。

当凝汽器地管子因制造地缺陷或者因为腐蚀出现裂纹、穿孔和破损时，当管子与管板地固接不良或者固接处地严密性遭到破坏时，那么由于冷却水进入到凝结水中而使凝结水水质劣化的现象就更加显著。

这种现象称为凝汽器泄漏。

凝汽器泄漏时进入凝结水的冷却水量比正常情况下高的多。

随着冷却水进入凝结水中的杂质，通常有Ca2＋、Mg2＋、Na＋、HCO3－、Cl－、SO42－，以及硅化合物和有机物等。

由于进入凝汽器的蒸汽是汽轮机的排汽，其中杂质的含量非常少，所以汽轮机凝结水中的杂质含量，主要决定于漏入冷却水的量和其杂质的含量。

第五章凝结水精处理火力发电厂锅炉的给水由汽轮机凝结水和化学补给水组成，其中凝结水的水量约占给水总量的90％~95%以上。

所以，给水质量在很大程度上取决于凝结水的水质。

由于现代高参数机组，对给水的水质要求很高，故凝结水必须进行深度处理。

由于这是对含杂质很低的水进行处理，因此又称凝结水精处理。

第一节概述一、高参数机组凝结水处理的必要性在火力发电的生产过程中，作为锅炉机组工作介质的水在热力系统中是循环使用的，高质量的水汽品质是热力设备安全经济运行的重要条件之一，尤其是高参数机组。

因此，作为给水重要组成部分的汽轮机凝结水进行净化处理是必要的。

1．机组对水质要求高参数机组对给水质量要求很严格，给水带入的少量盐类都可能导致炉管内结垢，过热器积盐。

由于盐类在蒸汽中的溶解度随蒸汽参数的提高而增大，所以参数越高蒸汽溶解带盐越多，盐类被蒸汽带入汽轮机中，随着作功过程的进行，蒸汽压力逐渐降低，蒸汽中的盐分则会在汽轮机内沉积。

随着机组参数的提高，给水质量对机组安全、经济运行越来越重要，所要求的给水质量也越高，表5-1列出了亚临界汽包锅炉的给水水质标准（DL／T805.4-2004）。

表5-1 亚临界汽包锅炉给水水质标准注：( )号内数字为期望值。

2．凝结水的污染火力发电厂的汽轮机凝结水是蒸汽在汽轮机中作完功以后冷凝形成的。

照理，凝结水应该是很纯净的，但实际上在凝结水形成过程中或水汽循环过程中因某些原因会受到一定程度的污染。

所以在未经处理的凝结水中一般都含有一定量的杂质，这些杂质主要来自以下几个方面。

（1）凝汽器泄漏。

凝结水含有杂质的主要原因之一是冷却水从汽轮机凝汽器不严密的部位漏至凝结水中。

凝汽器不严密部位通常是在凝汽器管与管板的连接处，因为在汽轮机的长期运行过程中，由于工况的变动必然会使凝汽器内产生机械应力。

所以，使用中仍然会发生管子与管板连接处严密性降低，冷却水漏入凝结水中的现象。

当凝汽器的管子因制造缺陷或腐蚀而出现裂纹、穿孔或破损时，或者当管子与管板的固接不良或遭到破坏时，则冷却水漏到凝结水中的量会显著的增大，这种现象称为凝汽器泄漏。

1 凝结水精处理系统1.1 系统概述凝结水采用100%全容量处理，为中压系统。

每台机组设一套凝结水精处理系统，二台机共设一套体外再生树脂系统，再生装置采用高塔分离技术。

精处理系统由混床单元、再生单元和辅助单元组成。

混床单元主要由两台50%管式过滤器、三台50%高速混床、三台树脂捕捉器、一台再循环泵和二套旁路系统组成；再生单元主要由树脂分离塔、阴树脂再生塔、阳树脂再生兼树脂储存塔和树脂捕捉器组成；辅助单元主要由罗茨风机、电热水箱、压缩空气储罐、酸碱喷射器、再生废水泵等组成。

精处理系统设有两个具有100%通过能力的旁路装置：前置过滤器旁路和高速混床旁路，旁路装置包括自动旁路门和手动旁路门，自动旁路门为0-50-100%电动调节蝶阀，手动旁路门为事故人工控制阀。

系统工艺流程如下：1）凝结水精处理系统流程：轴封加热器2）凝结水精处理再生系统流程：1.2 系统运行控制指标1.3 设备规范及运行参数1.3.1 设备规范1.4 系统保护及联锁1.4.1 机组启动初期，当凝结水含铁量小于1000μg/L时，仅投入前置过滤器运行，将凝结水精处理混床旁路，以迅速降低系统中的铁悬浮物含量。

当凝结水含铁量小于300μg/L时，投入混床运行。

1.4.2 当前置过滤器全部停运或第一次投运时，前置过滤器电动旁路门开度为100%；当前置过滤器一台运行，另一台反洗或停运时，前置过滤器电动旁路门开度为50%。

当前置过滤器两台都运行时，前置过滤器电动旁路门关闭；1.4.3 当高速混床停运或第一次投运时，混床电动旁路门100%打开；一台运行，另一台备用或停运时高速混床电动旁路门开度至50%；当两台高速混床运行时，高速混床电动旁路门关闭。

1.4.4 当运行中前置过滤器的旁路压差达0.12MPa时并延时2s后未降低，前置过滤器旁路全开，同时前置过滤器的压差报警；当运行中混床的旁路压差达0.35MPa并延时2s后未降低，混床旁路全开，并且混床压差报警。

内蒙煤化工项目凝结水精处理工艺介绍秦海霞（中国大唐集团科技工程有限公司，北京，）摘要：煤化工项目凝结水回收利用，对产业发展及生态环境有着重要的意义。

本文以某煤化工项目凝结水精处理系统为例，详细介绍其工艺流程及特点。

关键词：煤化工；凝结水精处理；工艺流程新型煤化工以生产洁净能源和可替代石油化工的产品为主，在中国面临着新的市场需求和发展机遇。

水处理设施作为煤化工项目重要的公用工程，是其装置长周期安全运行的关键。

煤化工项目耗水量大，因而，煤化工产业的工艺水的有效处理以及回用对于当前该产业的发展以及生态环境，有着重要的意义。

工艺水在运行中不可避免的会带入腐蚀产物，盐类和其它杂质，必须经过处理，去除这些盐类、腐蚀产物和杂质，才能重新达到工艺水的水质要求，并和补水一起进入系统重新使用。

本文以内蒙古某煤制天然气项目化工区凝结水精处理系统为例，详细介绍该凝结水精处理系统的处理工艺及特点。

工程概况本工程需处理的凝结水有三类，分别为：工艺透平冷凝水、全厂冷凝水、甲烷转化冷凝水。

三类来源的冷凝水水量见表，水质情况见表、。

按各处理工艺，精处理系统出水水质满足表。

表冷凝水水量表工艺透平冷凝水、全厂冷凝水水质注：因无当地冷凝液分析数据，年从天脊化肥厂取样提供分析报告表甲烷转化冷凝水水质注：该甲烷化凝结水分析数据，在开车和催化剂还原过程中，冷凝水可能含有催化剂粉末。

停车时催化剂还原最大流量为, 应存在工艺流体造成的污染。

表设计出水水质含钠≤ *注：*，凝结水混床处理后的含钠量应能满足炉水处理的要求。

工艺流程工艺透平冷凝水来自空分、供气首站、净化压缩制冷三个界区的空冷冷凝水，没有与其他介质接触，水质较好，单独处理后再与另两种经过处理后的冷凝水汇集通过工艺换热器进入低压除氧器回收利用。

工艺流程方案如下，详见图。

、工艺透平水→换热器→凝结水箱→加压水泵→除铁凝结水过滤器→活性碳过滤器→混床→合格凝结水箱→除盐水泵→（低压除氧站除氧）；、全厂凝结水→换热器（二级）→凝结水箱→加压水泵→除铁凝结水过滤器→活性碳过滤器→逆流再生阳离子交换器→混床→合格凝结水箱→除盐水泵→（低压除氧站除氧）；、甲烷转化凝结水→汽提塔(根据凝结水正常溶解气体浓度，先采用氮气进行气提处理后进该凝结水箱)→凝结水箱→加压水泵→除铁凝结水过滤器→活性碳过滤器→逆流再生阳离子交换器→混床→合格凝结水箱→除盐水泵→（低压除氧站除氧）；图工艺流程图凝结水精处理系统由工艺透平冷凝水精处理系统、全厂冷凝水处理系统、甲烷化冷凝水精处理系统三套系统，三套系统共用一套再生及辅助系统，再生装置的主要功能是满足混床运行时的再生的全部要求，且不对树脂造成损害。
