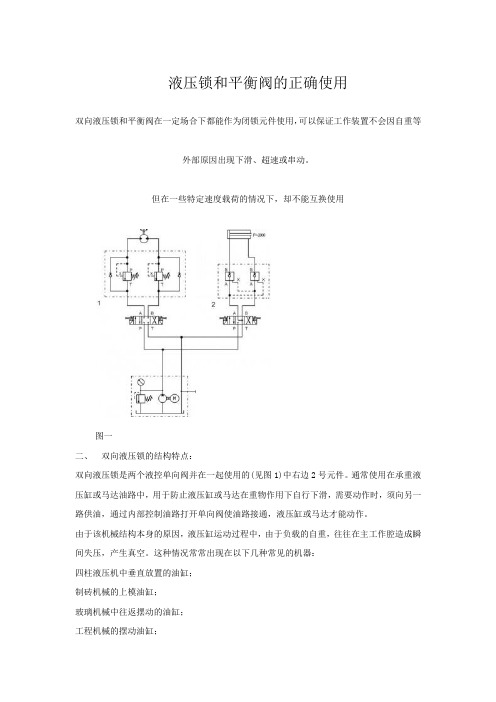

液压锁和平衡阀的正确使用双向液压锁和平衡阀在一定场合下都能作为闭锁元件使用，可以保证工作装置不会因自重等外部原因出现下滑、超速或串动。

但在一些特定速度载荷的情况下，却不能互换使用图一二、双向液压锁的结构特点：双向液压锁是两个液控单向阀并在一起使用的(见图1)中右边2号元件。

通常使用在承重液压缸或马达油路中，用于防止液压缸或马达在重物作用下自行下滑，需要动作时，须向另一路供油，通过内部控制油路打开单向阀使油路接通，液压缸或马达才能动作。

由于该机械结构本身的原因，液压缸运动过程中，由于负载的自重，往往在主工作腔造成瞬间失压，产生真空。

这种情况常常出现在以下几种常见的机器：四柱液压机中垂直放置的油缸；制砖机械的上模油缸；玻璃机械中往返摆动的油缸；工程机械的摆动油缸；液压吊车的卷扬马达；比较常用的液压锁是叠加单向阀，我们再看它的剖面图和一个典型的应用。

当重物靠自重下落时，控制油侧如果补油不及时的话，B侧就会产生真空，使得控制活塞在弹簧的作用下退回，会使单向阀关闭，然后继续供油，使得工作腔压力上升再开启单向阀。

这样频繁地发生打开关闭动作，而会使负载在下落的过程中出现断续前进的现象，产生较大的冲击和振动，因此，双向液压锁通常不推荐用于高速重载工况，而常用于支撑时间较长，运动速度不高的闭锁回路。

另外，如果要解决这个问题，可以采用在回油侧加节流阀，控制下落的速度，使得油泵的流量能够充分的补足控制油的压力需要。

三、平衡阀的结构特点：抗衡阀也称限速锁(见图3)，是一种外控内泄式单向顺序阀，由一个单向阀和一个顺序阀并在一起使用，液压回路中，可以闭锁液压缸或马达油路中的油液，使液压缸1- 端盖；2、6、7-弹簧座；3、4、8、21-弹簧；5、9、13、16、17、20-密封圈10-锥阀；11-阀芯；12、14-阀套；15-控制活塞；18-控制口盖19-封头；22-单向阀芯；23-阀体图3 平衡阀结构示意图或马达不会因负载自重下滑，此时起闭锁作用。

液压起重机中的平衡阀及故障分析液压平衡阀动画原理为了防止油缸、马达等液压执行元件在受重力或特定外力作用时产生滑动，常常在该执行元件上安装一种依靠自身背压限制这种运动的阀，这种阀就是我们所说的平衡阀。

平衡阀是吊车的变幅油缸、伸缩油缸及卷扬马达上必备的重要安全装置。

平衡阀的作用，一是为了能使油缸在受特定方向上外力作用时产生背压并阻止这个方向上的运动；二是为了防止油缸活塞超速下降并有效地控制下降速度。

由此看来，在活塞下降过程中油压受节流阻尼是必要的，这种“刹车”性质的能量损耗是有益的，但是在活塞顶升过程中这个单向阀被异化成顺序阀的强阻尼作用，必然会造成工作油压力的衰减，形成液压油的高温和动力消耗。

为了克服这个不足所以在该阀上又同向地并联了一个单向阀，这样在油缸顶升中液油就可以通过这个单向阀轻松地跨越这个阻尼作用了。

这就是在许多吊车液压图上我们看到其在平衡阀一旁再并联一个单向阀的原因。

从图纸上看这样两个单向阀并联似乎很是没有必要，但是如果真的没有了这个并联的单向阀，吊车的工作是仍然可以进行，但是对于提高吊车效率、增加动作速度以及防止液压油高温是很有必要的。

平衡阀就其结构和工作原理不同又可分为若干种。

目前在吊车上运用最广、经常能见到的平衡阀一般有单向节流式的和单向顺序式的两种。

2两种平衡阀的结构与工作原理分析 2.1单向节流形式的平衡阀单向节流形式的平衡阀是指该阀在形式上是由单向阀和节流阀组成，但它又不同于普通单向节流阀。

普通单向节流阀的三角节流槽贯穿阀芯上的密封环线，切断了密封环线,所以它没有完全关闭油流的结构，而且阀芯的弹簧很软，液流正向流动时可轻松打开单向阀而通过，但在反向来油时，单向阀回到关闭位置，油液只能慢慢通过阀芯上的节流槽，使其在反方向上受节流而降低运动速度。

可见它在正反两个方向上都能不同程度地使油通过；单向节流形式的平衡阀与之是不相同的：首先这个节流阀的节流槽开设位置不同，这里的节流槽并未穿过阀芯的密封环线，所以它有完整的密封环，可以在一定情况下完全地切断流油。

液压平衡阀的作用和工作原理
液压平衡阀（HydraulicBalanceValve）是一种非常重要的液压元件，它的作用是在液压系统中实现精确的控制，保持液压系统的平衡并解决复杂的控制问题。

液压平衡阀是一种高效率、可靠的液压元件，它具有较高的工作压力，精度高、功率大等优点，广泛用于建筑机械、挖掘机械、推土机械、拖拉机械、石油机械等领域。

液压平衡阀的工作原理是，在液压系统中，当液压流体流向安装平衡阀的活塞时，平衡阀内部的活塞会通过内部压力调节，使得压力从行程之外传送到行程之内，使液压系统实现平衡。

当压力超出平衡阀设定的最大值时，液压流会溢出，保持液压系统在安全的操作水平。

液压平衡阀的作用主要有：
1.除活塞和活塞杆承受的动荷载，使活塞能够连续工作，把活塞杆的运动误差削减到最小。

2.以根据需要控制活塞行程，使活塞可以在确定的范围内进行控制，并达到安全可靠的工作。

3.以控制活塞杆的减速及位置，以达到安全可靠的工作。

4.除流体内部压力不稳定，保证流体的高效流动。

5.以把活塞行程的压力控制在比较小范围内，实现更稳定的运行及更高效率的控制。

6.以控制流体的流量及压力，达到节能的目的。

总的来说，液压平衡阀的作用主要是实现液压系统的精确控制和
稳定运行，为液压活动机构的安全高效运行提供保证。

此外，液压平衡阀可以把活塞行程的压力控制在比较小范围内，实现更稳定的运行及更高效率的控制，节省液压活动机构的能耗。

作为一种重要的液压元件，液压平衡阀的质量是非常重要的，因此，在使用液压平衡阀时，要选择正规的、质量可靠的产品，以确保液压系统的安全、稳定、高效运行。

油缸平衡阀工作原理
油缸平衡阀是通过调节阀芯的开度来控制液压缸两侧平衡的阀门，其工作原理如下：
1. 当液压缸两侧压力相等时，阀芯处于关闭状态。

此时，液压油通过阀体进出口的通道无法流动，液压缸两侧的压力维持在平衡状态。

2. 当液压缸的一侧压力增大时，压力作用在阀芯的上方，通过阀芯和阀体之间的压差，将阀芯向下推动。

推动阀芯的同时，液压油可以从阀体的进口流入液压缸来平衡压力。

3. 当液压缸的另一侧压力增大时，压力作用在阀芯的下方，通过阀芯和阀体之间的压差，将阀芯向上推动。

推动阀芯的同时，液压油可以从液压缸的出口流回阀体来平衡压力。

通过不断地调节阀芯的开度，油缸平衡阀可以保持液压缸两侧压力的平衡，使液压缸的工作更加稳定和平衡。

液压是机械行业、机电行业的一个名词。

液压可以用动力传动方式，成为液压传动。

今天为大家精心准备了液压起重机中的平衡阀及故障分析3篇，希望对大家有所帮助！液压起重机中的平衡阀及故障分析1篇浙江省特种设备科学研究院浙江省杭州市 310020摘要：随着经济的高速发展，国家基础建设的规模越来越大，需要吊运物品的质量、体积和起升高度都越来越大。

在起重机的市场保有量逐年上升的同时，客户对机器的操控性要求越来越高。

重物的平稳提升与下放是起重机操控性的一个非常关键的指标，所以通过掌握液压平衡阀的平衡原理来提升产品的品质是非常重要的。

关键词：汽车起重机；平衡阀；故障；解决方案1提升平衡阀的液压原理分析当马达做上升动作时，压力油从A口进入，经过独立的进油单向阀后进入B 口。

马达做下降动作：先导口压力p启=0时，平衡阀锥阀密封关闭。

先导口压力p启≠0时，平衡阀主阀芯产生位移。

F：弹簧力；f：缝隙缓冲阻力。

令主阀芯的位移y，当0<y<x时，锥阀密封被打开，滑阀密封未打开。

阀芯右移，推动缝隙缓冲阻尼装置右移，容腔被压缩，油液经小孔流入A口，此时的缝隙缓冲阻尼装置不起作用。

此时由于滑阀未打开，阻尼M1、M3、锥阀液阻很大将流量限制得很小，不需要缝隙缓冲阻尼装置，缝隙缓冲阻力f很小。

当y>x时，滑阀密封被打开。

此时压力油从B口经滑阀、锥阀进入A口。

当滑阀被打开，流量瞬间变大，同时缝隙缓冲阻尼装置上的小孔随即进入到配合间隙中，缝隙缓冲阻尼装置开启起缓冲作用。

阀芯右移，推动缝隙缓冲阻尼装置右移，容腔被压缩，油液经小孔、配合缝隙流入A口，此时的缝隙缓冲阻尼装置起作用，缝隙缓冲阻力f很大。

卸掉先导压力p启时，主阀芯在弹簧力的作用下向做移动，单向阀DLS被打开，A口液压油进入缝隙缓冲阻尼的容腔中。

马达下降口供油，油液经阻尼N1、N3、单向阀到达A口，N1与N3组成一个液压半桥。

(3)在载荷G的波动值相同的情况下，A波动越大→加减速越明显→p下、p 启、F弹波动越明显→A波动越大。

平衡阀的构成平衡阀是一种常见的阀门类型，用于控制液体或气体流动过程中的压力和流量。

它由多个组件组成，每个组件都扮演着特定的角色，以确保阀门的正常运行和有效性。

1. 阀体：阀体是平衡阀的主要部件之一，通常由金属材料制成，如铸钢、铸铁或不锈钢。

阀体的设计和制造需要考虑到流体的压力和温度，以及阀门的使用环境和应用需求。

2. 阀盖：阀盖是覆盖在阀体上方的部件，通常由与阀体相同的材料制成。

它的主要作用是保护阀门内部的组件，并提供一个连接点，以便进行维修和维护。

3. 阀芯：阀芯是平衡阀的核心组件，它决定了阀门的开启和关闭状态。

阀芯通常由可移动的圆柱形或圆锥形部件组成，可以通过手动操作或由其他控制装置控制。

4. 密封件：平衡阀中的密封件主要用于防止流体泄漏。

它们通常是由橡胶、塑料或金属制成的环形部件，安装在阀体和阀盖之间，或阀芯和阀体之间。

5. 弹簧：弹簧是平衡阀中的重要组成部分，它提供了阀芯的恢复力。

弹簧的强度和弹性系数需要根据阀门的设计和应用需求进行选择，以确保阀门的正常工作和稳定性。

6. 导向件：导向件用于引导阀芯的运动轨迹，并确保它能够准确地对接和密封。

导向件通常是由金属制成的环形部件，安装在阀体内部的特定位置。

7. 控制装置：控制装置可以是手动操作的手柄或自动化的电磁阀等。

它们用于控制阀门的开启和关闭，以及调节流体的压力和流量。

以上是平衡阀的主要构成部分，每个组件都发挥着关键的作用，以确保阀门的正常运行和有效性。

这些组件的设计和制造需要考虑到流体的特性和操作环境，以及阀门的使用需求。

平衡阀的优点包括稳定的流量控制、准确的调节性能和可靠的密封性能，使其在各个领域和行业中得到广泛应用。

汽车起重机平衡阀工作原理及故障排除摘要：变幅液压系统是起重机中的一个重要部分。

变幅液压系统由于具有体积小、重量轻、易安装、功率密度大、响应快、可控制性强、工作平稳等优点，应用日趋广泛。

变幅液压系统是目前液压起重机中使用较为广泛的一种变幅系统，其变幅动作都是通过发动机把机械能转化为液压油的压力能来驱动液压油缸工作而实现的。

在起重机维护与修理的过程中，正确使用、拆装、安装调试、维护保养、排除故障及修理，对充分发挥其效能，延长它们的使用寿命是非常重要的。

因此，对起重机液压系统的分析及故障诊断尤其重要。

以QY20型汽车起重机变幅机构背压平衡阀为例，分析其工作原理，讨论总结了与平衡阀有关的常见故障的诊断及排除方法，以及其故障诊断实例分析。

关键词：起重机；变幅液压系统；平衡阀；故障诊断；排除方法汽车起重机液压系统中的平衡阀主要是对吊物的下降、落臂与缩臂起到限速作用，防止下放重物时的失控，同时使重物和吊臂保持在空间某一位置，其中平衡阀结构图如图1。

以QY20型汽车起重机变幅机构背压平衡阀为例，分析其工作原理，其原理图如图2，常见故障的诊断及排除方法，以及其故障诊断实例分析。

图1 平衡阀结构图1变幅液压系统平衡阀工作原理（1）当换向阀3处于图示中位时，变幅油缸1下腔的液压油被平衡阀2所封闭，油缸1保持静止。

（2）当换向阀3处于图示油缸1上升位置时，压力油经换向滑阀3和平衡阀2中的单向阀2b进入油缸1的下腔，油缸1上腔的油经换向阀3回油箱，油缸活塞杆伸出，支起吊臂，起臂速度由油门和换向阀的开启度在一定范围内调节。

（3）当换向阀3处于图示油缸1下降位置时，油缸1下腔的回油经平衡阀被平衡阀中的顺序阀2a和单向阀2b所封闭，建立背压。

此时，一部分压力油经换向阀向滑阀3进入变幅油缸1的上腔，同时另一部分压力油经控制油路至平衡阀中2a处。

当压力升值一定值时，2a处阀芯移动，打开回油道，变幅油缸1下腔回油经平衡阀中2a、换向滑阀3回油箱，于是活塞杆回缩吊臂下降。

动态平衡阀简介动态平衡阀是一种控制液压系统中液体流量的装置。

其主要功能是通过改变流体的压力或阻力，使流量自动保持在设定值，从而保证系统的平稳运行。

在液压系统中起到重要作用，可以用于控制油泵排放流量、调节液压缸的速度，以及控制液压系统中的液位等。

动态平衡阀是根据流量和压力变化自动调节的，可以在系统中用于调整系统的流量，使系统以最佳的状态运行。

其主要结构包括主阀芯、连接杆和防抖弹簧等，其中主阀芯是阀体中核心部件，其操作过程直接影响到整个系统的稳定性和性能特征。

工作原理动态平衡阀的工作原理主要是通过反馈机制来控制流量。

当液压系统下游的流体流量减少时，阀芯会自动向上移动，通过调节阀口面积减小来增加液体流量。

反之，当下游流量增大时，阀芯会向下移动，调节阀口面积增大，从而减小流量。

同时，防抖弹簧的作用是使主阀芯在流量波动时始终保持稳定的位置。

当系统中的液位发生变化，主阀芯会根据反馈机制自动调节阀门的开度，进而控制流量的变化。

不论系统中的液位变化如何，动态平衡阀都能自动调整其阀口面积，使流量保持在稳定的水平。

应用场景动态平衡阀广泛应用于液压系统中，用于调节流量和压力。

其主要应用场景如下：1.油泵排放流量控制：在油泵排放液体的过程中，可以通过动态平衡阀对流量进行控制，达到稳定流量的目的。

2.液压缸速度调节：对液压系统中的液压缸进行速度调节，可以通过动态平衡阀进行流量控制来实现。

3.液压系统中的液位控制：动态平衡阀也可以用于液位的控制，通过改变流量和压力来控制液位变化。

总结动态平衡阀作为液压系统中的重要控制装置，能够实现对系统流量和压力的有效控制。

其工作原理是通过反馈机制自动调节阀门的开度，控制流量和压力的变化，从而使系统处于稳定的运行状态。

在液压系统中应用广泛，可以在控制油泵排放流量、调节液压缸速度、以及控制液位等方面发挥重要作用。

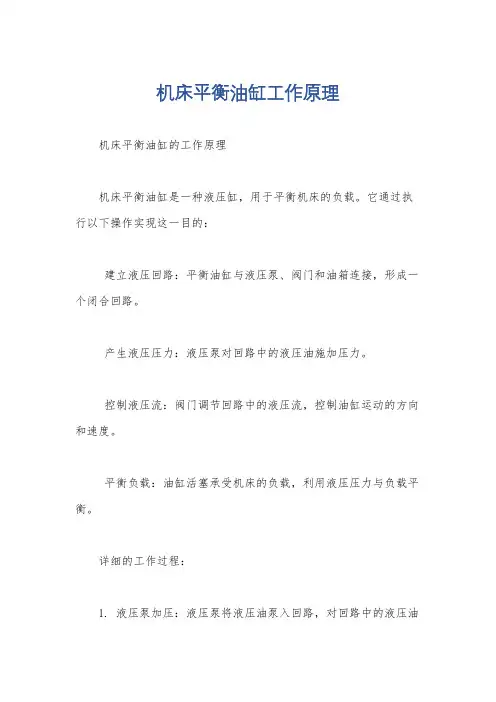

机床平衡油缸工作原理机床平衡油缸的工作原理机床平衡油缸是一种液压缸，用于平衡机床的负载。

它通过执行以下操作实现这一目的：建立液压回路：平衡油缸与液压泵、阀门和油箱连接，形成一个闭合回路。

产生液压压力：液压泵对回路中的液压油施加压力。

控制液压流：阀门调节回路中的液压流，控制油缸运动的方向和速度。

平衡负载：油缸活塞承受机床的负载，利用液压压力与负载平衡。

详细的工作过程：1. 液压泵加压：液压泵将液压油泵入回路，对回路中的液压油施加压力。

2. 阀门控制液压流：阀门将液压油引导至油缸的一个腔室，使其活塞伸出或缩回。

3. 活塞平衡负载：油缸活塞承受机床的负载。

液压压力与负载平衡，使活塞保持在平衡位置。

4. 保持平衡：阀门不断调节回路中的液压流，以确保负载始终被平衡。

平衡油缸的主要部件：油缸本体：容纳液压油和活塞的圆柱形容器。

活塞：圆柱形元件，在油缸本体内移动，承受负载。

活塞杆：连接活塞和机床负载的杆。

密封件：防止液压油泄漏并保持油缸平稳运行。

端盖：密封油缸的末端，防止液压油泄漏。

平衡油缸的应用：平衡油缸广泛应用于各种机床，例如：磨床：平衡磨削轮的负载。

车床：平衡刀架和工件的负载。

铣床：平衡刀具的负载。

钻床：平衡钻头的负载。

平衡油缸的优点：使用平衡油缸提供了以下优点：提高机床精度：平衡负载有助于减少机床振动和偏差，从而提高加工精度。

延长机床寿命：减少振动和偏差有助于减少机床部件的磨损，延长其使用寿命。

提高加工效率：平衡油缸允许机床以更高的速度和进给率运行，从而提高加工效率。

改善操作员安全：减少振动和噪音水平可以改善操作员的舒适性和安全性。

液压平衡阀的工作原理动态流量平衡阀阀门系数水力平衡平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。

利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试，就可使各用户的流量达到设定值。

平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

如：静态平衡阀，动态平衡阀。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等、平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。

平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得。

与其它阀门相比，平衡阀主要有以下特点：nuantongkongtiaozaixian (1)直线型流量特性，即在阀门前后压差不变情况下，流量与开度大体上成线性关系； (2)有精确的开度指示； (3)有开度锁定装置，非管理人员不能随便改变开度；表连接，可方便地显示阀门前后的压差及流经阀门的流量。

尽管平衡阀具有很多优点，但它在空调水系统的应用还存在不少问题。

如果这些问题解决不好，平衡阀的特点并不能充分显现出来。

平衡阀的作用是为了调节系统内，各个分配点的（如每一个楼座）的预定流量。

每一座楼的入口处都安装平衡阀，可以使供暖系统的总流量得到合理分配。

暖通空调zaixian平衡阀的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。

第一章 绪论1.1液压平衡阀的发展现状随着国民经济以及基础建设的飞速发展，工程机械在公路、铁道、港口码头、矿山建设以及工业与民用建筑中获得了极为广泛的应用。

各行各业对工程机械的需求量越来越大，同时对吨位和质量的要求也越来越高。

例如工程用起重机，国内最大吨位的一般在50吨左右，要想上到50吨或100吨以上，困难重重。

其中一个关键部件，特别是双缸变幅机构中的液压部件——液压平衡阀是最大的困难之一。

因为带载下降的许多液压机械设备，它们必须有一个能控制其带载下降时的平衡与安全装置，例如在工程起重机上就把这个控制液压部件称为液压平衡阀。

而且当所带载荷越大时，其意义就越大、越重要。

实际上我国液压平衡阀对工现有平衡阀不仅在吨位起重机上不能保证性能要求，更不能满足大吨位机械双缸变幅的应用。

实践经验表明液压平衡阀对工程机械工作的平稳性、可靠性和系统效率具有重要的影响。

然而目前国内的现有平衡阀又多属于仿制产品，所以国产平衡阀普遍存在着低频抖动、控制压力偏高、工作稳定性安全性较差、双缸不能同步、结构较复杂等问题。

常见的液压平衡阀有单级式和先导式两种。

单级式平衡阀中的单向阀（用于起升）和主阀（用于下降）的相互位置为并列式，其特点是稳定性好，支撑可靠，但在快速换向或带负载变幅下降时，仍有低频振动（俗称点头号）现象，此外这一类平衡阀控制压力偏高，结构复杂。

典型产品有北京起重机厂生产的 型平衡阀和哈尔滨工程机械厂生产的229HGB 型平衡阀及徐州工程机械厂生产的“徐重阀”等。

而先导式平衡阀则为套装式，其特点是单向阀和主阀实行嵌套，结构紧凑，并且采用了主从结构，使主阀始终跟随先导阀芯，其上的液动力不会对控制活塞上的输入信号产生干扰，同时也使其控制压力得到了有效的降低，从而提高了平衡阀的灵敏度和经济性。

典型产品有日本东京计器生产的BLG 型平衡阀等。

国内平衡阀的独立研究应用较少，大多是六七十年代仿国外产品。

如汽车起重机上已经应用了近二十年的4XD F 型平衡阀是仿美国的产品。

Sun平衡阀工作原理引言在液压系统中，平衡阀是常用的一种液压元件。

平衡阀的作用是通过调节阀芯位置，使系统中的压力保持在设定的范围内。

在液压系统中，太阳能平衡阀被广泛应用于许多领域，如工业机械、农业设备等。

本文将详细介绍Sun平衡阀的工作原理。

Sun平衡阀的结构Sun平衡阀主要由阀体、阀芯、弹簧和控制元件等部分组成。

阀体是阀的主体，起到连接和支撑的作用。

阀芯是控制液体流动的核心部分，通过改变阀芯的位置来调节系统中的压力。

弹簧则用于提供调节阀芯位置所需的力量。

控制元件负责控制弹簧力量的大小，从而实现对阀芯位置的精确控制。

Sun平衡阀的工作原理Sun平衡阀的工作原理可以分为两个阶段：压力调节阶段和流量调节阶段。

压力调节阶段1.阀芯初始位置：当液压系统处于停止状态时，阀芯位于初始位置，在这种情况下，液体无法从高压区域流向低压区域。

2.压力上升：当液压系统开始工作时，高压液体进入平衡阀的入口，同时低压液体从出口流出。

由于阀芯初始位置的设定，液体无法通过阀芯流动，从而导致阀体内的压力上升。

3.弹簧力量：随着压力的逐渐增加，压力差开始对弹簧施加力量。

弹簧力量的大小决定了阀芯的位置，从而影响系统中的压力。

4.平衡压力：当弹簧力量与液体压力达到平衡时，阀芯的位置保持稳定，系统中的压力也保持稳定。

流量调节阶段1.阀芯位置调节：在压力调节阶段，阀芯位置由弹簧力量和液体压力平衡决定。

如果系统中的流量发生变化，液体压力将发生变化，从而导致弹簧力量和阀芯位置的变化。

2.阀芯位置控制：为了使系统中的压力保持在设定范围内，控制元件会根据系统的流量变化来调节弹簧力量。

通过改变弹簧力量，控制元件可以控制阀芯的位置，进而调节系统中的压力。

3.流量调节：调节阀芯位置后，液体可以通过阀芯流动，从而调节系统中的流量。

当流量达到设定值时，控制元件停止调节，阀芯位置保持稳定，系统中的压力和流量也保持稳定。

Sun平衡阀的应用Sun平衡阀广泛应用于液压系统中，主要用于控制系统中的压力和流量。

汽车起重机平衡阀工作原理及故障排除-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除汽车起重机平衡阀工作原理及故障排除(总10页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除汽车起重机平衡阀工作原理及故障排除摘要：变幅液压系统是起重机中的一个重要部分。

变幅液压系统由于具有体积小、重量轻、易安装、功率密度大、响应快、可控制性强、工作平稳等优点，应用日趋广泛。

变幅液压系统是目前液压起重机中使用较为广泛的一种变幅系统，其变幅动作都是通过发动机把机械能转化为液压油的压力能来驱动液压油缸工作而实现的。

在起重机维护与修理的过程中，正确使用、拆装、安装调试、维护保养、排除故障及修理，对充分发挥其效能，延长它们的使用寿命是非常重要的。

因此，对起重机液压系统的分析及故障诊断尤其重要。

以QY20型汽车起重机变幅机构背压平衡阀为例，分析其工作原理，讨论总结了与平衡阀有关的常见故障的诊断及排除方法，以及其故障诊断实例分析。

关键词：起重机；变幅液压系统；平衡阀；故障诊断；排除方法汽车起重机液压系统中的平衡阀主要是对吊物的下降、落臂与缩臂起到限速作用，防止下放重物时的失控，同时使重物和吊臂保持在空间某一位置，其中平衡阀结构图如图1。

以QY20型汽车起重机变幅机构背压平衡阀为例，分析其工作原理，其原理图如图2，常见故障的诊断及排除方法，以及其故障诊断实例分析。

图1 平衡阀结构图1变幅液压系统平衡阀工作原理（1）当换向阀3处于图示中位时，变幅油缸1下腔的液压油被平衡阀2所封闭，油缸1保持静止。

（2）当换向阀3处于图示油缸1上升位置时，压力油经换向滑阀3和平衡阀2中的单向阀2b进入油缸1的下腔，油缸1上腔的油经换向阀3回油箱，油缸活塞杆伸出，支起吊臂，起臂速度由油门和换向阀的开启度在一定范围内调节。

（3）当换向阀3处于图示油缸1下降位置时，油缸1下腔的回油经平衡阀被平衡阀中的顺序阀2a和单向阀2b所封闭，建立背压。

平衡油缸工作原理
油缸是一种常见的液压元件，用于将液压能转化为机械能。

平衡油缸的工作原理是利用了液压力的平衡特性。

平衡油缸由两个相互连接的油腔组成，分别是压力腔和减压腔。

压力腔与液压系统相连，通过液压系统提供的压力推动活塞运动。

减压腔则是一个容积较大的腔体，可以存储液压油。

当液压系统向压力腔提供液压压力时，活塞会受到向右的力，开始向右运动。

同时，液压油从减压腔被排出，减少了减压腔内的压力。

这时，活塞受到的推力和减压腔内的压力之差，开始向左方向施加力，阻止活塞继续运动。

当活塞停止运动时，平衡油缸达到了平衡状态。

此时，液压系统提供的压力力和减压腔内的压力力平衡，活塞停止不动。

当液压系统中的压力增加时，压力力增大，使得活塞继续向右运动。

压力越大，活塞运动的速度越快。

反之，当液压系统中的压力减小时，活塞向左运动的速度也会减小。

通过调整减压腔中的压力来改变压力腔内的压力，可以实现对活塞运动的精确控制和平衡。

平衡油缸广泛应用于工业生产中的液压和气动控制领域，用于实现位置控制、载荷控制和速度控制等功能。

其工作原理简单可靠，操作灵活，具有高精度和高效率的特点。
