散热器基础知识..共26页

散热器基础知识手册目录一、风扇结构二、风扇技术术语三、散热片材质介绍四、热管介绍五、测试篇章六、超频篇章七、CPU技术简介八、CPU ROADMAP九、导热膏第一章、风扇结构（工作原理）CPU散热器又称为CPU冷却器，英文名称CPU COOLER，它是针对CPU而设计的散热器装臵，其目的是通过CPU散热器的运作，将CPU之热能散发掉，以达到降低温度的效果。

它通过散热片迅速将CPU之热能传导出去，再借由风扇将其热量强制吹走。

1.1风扇的分类散热风扇是利用旋转叶片与气体的相互作用来压缩与输送气体的，其本体主要由转子和定子组成。

散热风扇一般分以下三类：1.1.1轴流式风扇：气流出口方向与叶片转动方向相同，在轴向剖面上，气流在旋转叶片的流道中沿着轴线方向流动。

1.1.2 离心式风扇：利用离心力作用实现气体输送，扇叶在电机的驱动下高速旋转，使充满叶片间的气体沿着叶片向外甩出，在蜗壳内将动能转换成压力能后从出风口排出。

在轴向剖面上，气流沿着半径方向流动。

1.1.3 混流式风扇：气流沿轴向进入叶轮后，近似地沿着锥面流动，气流方向界于离心式与轴流式之间。

1.2风扇的基本结构一般的风冷散热器使用的主要是轴流式风扇，我们以它为例加以说明。

轴流式风扇可分为两部分1.2.1转子：包括扇叶（含磁框）、轴芯、油圈及卡簧等1.2.2 定子：包括电机、轴承、扇框等。

1.3风扇运转的基本原理根据安培右手法则，导体通过电流，周围会产生磁场，若将此导体臵于另一固定磁场中，则会产生吸力或斥力，造成物体移动。

依据此原理，在直流风扇的扇叶底部，事先安装一个充有磁性的橡皮胶磁铁。

环绕着矽钢片，轴心部分缠绕两组线圈，并使用霍尔感应元件作为同步侦测装臵，控制一组电路，该电路使缠绕轴心的两组线圈轮流工作。

矽钢片产生不同磁极，此磁极与橡胶磁铁产生吸斥力。

当吸斥力大于风扇的静摩擦力时，扇叶自然转动，由于霍尔感应元件提供同步信号，扇叶因此得以持续运转，至于其运转方向，可依右手法则而定。

散热器培训资料散热器是一种常见的热交换设备，用于将热量从热源传递到环境中。

它广泛应用于各种工业和家庭领域，例如汽车发动机冷却系统、暖气系统以及冷却塔等。

本文将介绍散热器的工作原理、类型和维护保养等方面的知识。

一、工作原理散热器通过热传导和对流作用来实现热量的传递。

当热源（如汽车发动机）产生热量时，散热器中的热介质（常为水或冷却液）流经散热器管道，吸收热量并将其带到散热器表面。

随后，空气通过散热器表面，与热介质进行热交换，将热量带走，达到冷却的效果。

二、类型1. 水冷散热器水冷散热器是最常见的一种类型。

它由散热器芯片、水泵、水箱和风扇等组成。

水泵将冷却液循环流动，通过芯片吸收热量，然后通过风扇对冷却液进行散热。

水冷散热器具有散热效果好、噪音低等优点，适用于高功率设备的散热需求。

2. 气冷散热器气冷散热器利用风扇将空气对散热器进行散热，不需要水泵等附件。

它适用于功率较低的设备，例如家用电脑。

气冷散热器的安装简便，但散热效果相对较差，噪音较大。

3. 吸热式散热器吸热式散热器是一种相对较新的散热器类型，它利用吸附剂来吸收热量，并通过换热器将热量传递给空气。

吸热式散热器具有结构简单、功效稳定等优点，适用于某些特定的工业领域。

三、维护保养1. 清洁散热器散热器在使用一段时间后会积累灰尘和污垢，影响散热效果。

定期清洁散热器非常重要。

可以使用吹风机或压缩气罐将灰尘吹走，也可以使用专门的清洗剂进行清洗。

2. 检查散热器芯片散热器芯片是散热器的核心部件，需要定期检查。

如果发现芯片有损坏或腐蚀的情况，应及时更换。

3. 检查风扇运转情况风扇是散热器的重要组成部分，确保其正常运转非常重要。

定期检查风扇的电源线和连接情况，如果发现故障应及时修复或更换。

4. 定期检查冷却液如果使用水冷散热器，定期检查冷却液的浓度和水位。

如果浓度过低或者水位过高，应及时进行调整。

5. 防止散热器泄漏定期检查散热器是否存在漏水现象。

如果发现漏水，应及时修复或更换密封件。

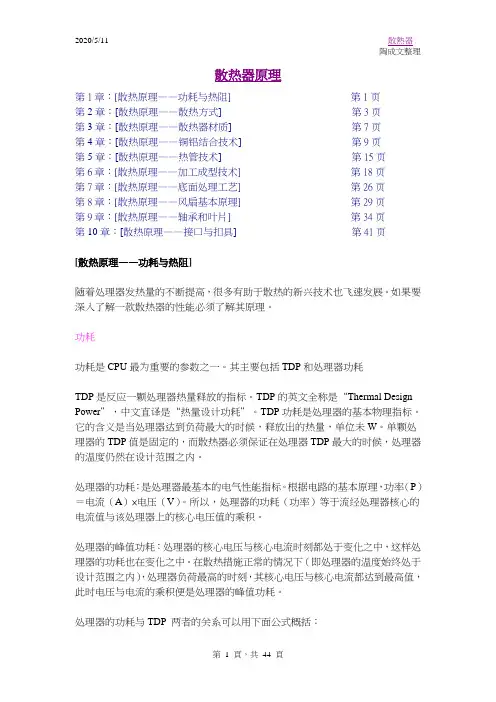

散热器原理第1章：[散热原理——功耗与热阻] 第1页第2章：[散热原理——散热方式]第3页第3章：[散热原理——散热器材质]第7页第4章：[散热原理——铜铝结合技术]第9页第5章：[散热原理——热管技术]第15页第6章：[散热原理——加工成型技术] 第18页第7章：[散热原理——底面处理工艺] 第26页第8章：[散热原理——风扇基本原理] 第29页第9章：[散热原理——轴承和叶片] 第34页第10章：[散热原理——接口与扣具]第41页[散热原理——功耗与热阻]随着处理器发热量的不断提高，很多有助于散热的新兴技术也飞速发展。

如果要深入了解一款散热器的性能必须了解其原理。

功耗功耗是CPU最为重要的参数之一。

其主要包括TDP和处理器功耗TDP是反应一颗处理器热量释放的指标。

TDP的英文全称是“Thermal Design Power”，中文直译是“热量设计功耗”。

TDP功耗是处理器的基本物理指标。

它的含义是当处理器达到负荷最大的时候，释放出的热量，单位未W。

单颗处理器的TDP值是固定的，而散热器必须保证在处理器TDP最大的时候，处理器的温度仍然在设计范围之内。

处理器的功耗：是处理器最基本的电气性能指标。

根据电路的基本原理，功率（P）＝电流（A）×电压（V）。

所以，处理器的功耗（功率）等于流经处理器核心的电流值与该处理器上的核心电压值的乘积。

处理器的峰值功耗：处理器的核心电压与核心电流时刻都处于变化之中，这样处理器的功耗也在变化之中。

在散热措施正常的情况下（即处理器的温度始终处于设计范围之内），处理器负荷最高的时刻，其核心电压与核心电流都达到最高值，此时电压与电流的乘积便是处理器的峰值功耗。

处理器的功耗与TDP 两者的关系可以用下面公式概括：处理器的功耗＝实际消耗功耗＋TDP实际消耗功耗是处理器各个功能单元正常工作消耗的电能，TDP是电流热效应以及其他形式产生的热能，他们均以热的形式释放。

从这个等式我们可以得出这样的结论：TDP并不等于是处理器的功耗，TDP要小于处理器的功耗。

散热器工作原理散热器是一种用于散热的设备，广泛应用于电子设备、汽车、工业设备等领域。

它的工作原理是通过传导、对流和辐射等方式将热量从一个物体传递到另一个物体或者环境中，以达到降低温度的目的。

1. 传导散热传导是散热器最基本的散热方式之一。

散热器通常由金属材料制成，如铝、铜等，这些金属具有良好的导热性能。

当散热器与发热源接触时，热量会通过散热器的金属材料传导到散热器的表面，然后再通过空气或者其他介质传导到周围环境中。

2. 对流散热对流是散热器中常用的散热方式之一。

当散热器表面的温度高于周围环境时，空气会被加热并形成热对流。

热空气会上升，而冷空气会下降，形成自然对流。

这种对流可以加快热量的传递速度，提高散热效率。

3. 辐射散热辐射是散热器中另一种重要的散热方式。

所有物体都会发射热辐射能量，其强度与物体的温度相关。

散热器表面的温度高于周围环境时，它会以红外线的形式辐射出热能。

这种热辐射能量会向周围环境传播，从而降低散热器的温度。

综合应用散热器通常采用多种散热方式的综合应用，以提高散热效果。

例如，散热器的金属材料具有良好的导热性能，可以通过传导方式将热量传递到散热器表面。

然后，通过对流方式将热量传递给周围空气。

同时，散热器的表面温度高于周围环境时，还会通过辐射方式向周围环境辐射热能。

散热器的设计和创造需要考虑多个因素，如散热器的材料选择、散热片的形状和密度、散热器的表面积等。

这些因素会影响散热器的散热效果和工作温度。

在实际应用中，散热器通常与风扇或者水冷系统结合使用，以进一步提高散热效果。

风扇可以通过强制对流的方式增加空气流动，加快热量的传递速度。

水冷系统则通过循环水来吸收热量，并将热量带走，从而实现散热的效果。

总结散热器是一种用于散热的设备，通过传导、对流和辐射等方式将热量从一个物体传递到另一个物体或者环境中。

它的工作原理是多种散热方式的综合应用，如传导散热、对流散热和辐射散热。

散热器的设计和创造需要考虑多个因素，以提高散热效果和工作温度。

散热器的工作原理散热器是一种常见的工业设备，它的主要作用是将热量从一个物体传递到另一个物体，从而使物体的温度降低。

在许多机械设备和电子产品中，散热器都扮演着非常重要的角色。

那么，散热器是如何工作的呢？下面我们来详细了解一下散热器的工作原理。

首先，我们需要了解散热器的基本结构。

散热器通常由许多金属片或管道组成，这些金属片或管道被安装在一个金属或塑料框架内。

当热量需要被散热时，热源会与散热器的金属片或管道接触，热量会通过传导的方式传递到散热器内部。

其次，散热器的工作原理主要依靠两种方式来传递热量，对流和辐射。

对流是指热量通过流体（如空气或水）的传递，而辐射则是指热量通过电磁辐射的方式传递。

在散热器中，通常会利用对流和辐射这两种方式来有效地散热。

对于对流传热，散热器内部的金属片或管道会与流体接触，当热量传递到金属片或管道上时，流体会受热膨胀，从而形成对流循环。

这样一来，热量就会随着流体的流动而被带走，从而实现散热的效果。

对流传热是散热器中最常见的传热方式，也是最有效的一种方式。

而对于辐射传热，散热器内部的金属片或管道会通过辐射的方式向外发射热量。

当其他物体与散热器接触时，这些物体会吸收散热器发射出的热量，从而使自身温度升高，同时使散热器内部温度降低，实现热量的传递和散热。

除了对流和辐射传热，散热器还可以通过换热器的方式来实现热量的传递。

换热器是一种专门用于传递热量的设备，它通常由许多金属片或管道组成，可以将热量从一个流体传递到另一个流体。

在散热器中，换热器可以帮助热量更快地传递到流体中，从而实现更快速的散热效果。

综上所述，散热器的工作原理主要依靠对流、辐射和换热器这三种方式来传递热量。

通过这些方式的组合作用，散热器可以有效地将热量从一个物体传递到另一个物体，从而实现散热的效果。

在实际应用中，散热器的工作原理可以帮助我们更好地设计和使用散热器，从而更好地满足不同场合的散热需求。

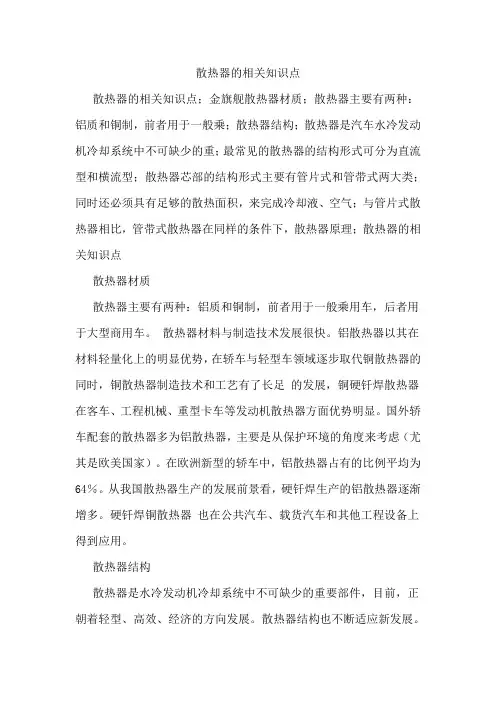

散热器的相关知识点散热器的相关知识点；金旗舰散热器材质；散热器主要有两种：铝质和铜制，前者用于一般乘；散热器结构；散热器是汽车水冷发动机冷却系统中不可缺少的重；最常见的散热器的结构形式可分为直流型和横流型；散热器芯部的结构形式主要有管片式和管带式两大类；同时还必须具有足够的散热面积，来完成冷却液、空气；与管片式散热器相比，管带式散热器在同样的条件下，散热器原理；散热器的相关知识点散热器材质散热器主要有两种：铝质和铜制，前者用于一般乘用车，后者用于大型商用车。

散热器材料与制造技术发展很快。

铝散热器以其在材料轻量化上的明显优势，在轿车与轻型车领域逐步取代铜散热器的同时，铜散热器制造技术和工艺有了长足的发展，铜硬钎焊散热器在客车、工程机械、重型卡车等发动机散热器方面优势明显。

国外轿车配套的散热器多为铝散热器，主要是从保护环境的角度来考虑（尤其是欧美国家）。

在欧洲新型的轿车中，铝散热器占有的比例平均为64％。

从我国散热器生产的发展前景看，硬钎焊生产的铝散热器逐渐增多。

硬钎焊铜散热器也在公共汽车、载货汽车和其他工程设备上得到应用。

散热器结构散热器是水冷发动机冷却系统中不可缺少的重要部件，目前，正朝着轻型、高效、经济的方向发展。

散热器结构也不断适应新发展。

最常见的散热器的结构形式可分为直流型和横流型两类。

金旗舰铜制暖气片80*80芯部的结构形式主要有管片式和管带式两大类。

管片式散热器芯部是由许多细的冷却管和散热片构成，冷却管大多采用扁圆形截面，以减小空气阻力，增加传热面积。

散热器芯部应具有足够的通流面积，让冷却液通过，同时也应具备足够的空气通流面积，让足量的空气通过以带走冷却液传给散热器的热量。

同时还必须具有足够的散热面积，来完成冷却液、空气和散热片之间的热量交换。

管带式散热器是由波纹状散热带和冷却管相间排列经焊接而成。

与管片式散热器相比，管带式散热器在同样的条件下，散热面积可以增加12%左右，另外散热带上开有扰动气流的类似百叶窗的孔，以破坏流动空气在散热带表面上的附着层，提高散热能力。

散热器1 前言 (2)2 对散热器的基本要求 (2)2.1热工性能 (2)2.2经济方面 (2)2.3卫生和美观方面 (3)2.4安装使用和工艺方面 (3)2.5使用寿命 (3)3 散热器类型 (4)4 散热器的选用 (7)5 散热器的布置原则 (8)6 散热器的连接方式 (9)7 散热器的计算 (12)7.1散热器的面积 (12)7.2散热器内的热媒平均温度 (12)7.3散热器的传热系数K及修正系数 (13)7.4散热器的片数和长度 (14)8 我国散热器发展现状 (15)8.1生产格局 (15)8.2当前存在的问题 (16)1前言散热设备是供暖系统的主要组成部分，它向房间散热以补充房间的热损失，保持室内要求的温度。

按照散热设备向房间传热的方式不同，供暖工程用的散热设备有三类。

1）以对流方式为主（辐射为次）向房间传热的，称为散热器；2）通过散热设备的壁面以辐射方式向房间传热，称为辐射供暖系统，这种散热壁面，可以是专制的金属辐射板，也可将通热媒的管道直接埋入建筑物的顶棚、墙面或地板内，形成建筑物部分围护结构与散热设备合二为一的辐射供暖；3）利用热空气直接向室内供热，称为热风供暖系统，如暖风机。

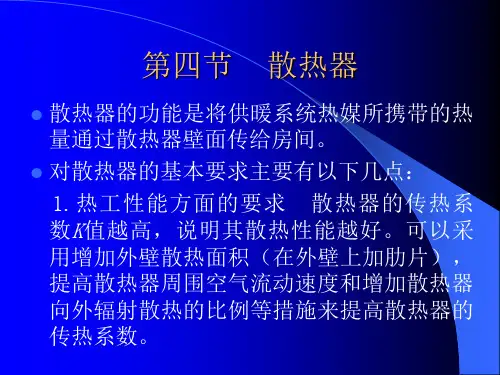

2对散热器的基本要求包括经济、技术和美观卫生等几个方面：2.1热工性能散热器的传热系数K值越高，说明其散热性能越好，这是选择散热器的首要指标。

增大传热系数的途径，一般采用增加外壁传热面积，提高散热器周围空气流动速度和增加散热器的向外辐射强度等。

2.2经济方面评价散热器的经济指标有两种。

衡量同一材质散热器经济性的指标叫散热器的金属热强度,指散热器内热媒平均温度与室内空气温度差为1℃时，每kg质量散热器，单位时间所散出的热量。

即：q KW kg；式中：q—散热器的金属热强度，.CW m；K—散热器的传热系数，2.CG—散热器美12m散热面积的质量，2kg m。

q值越大，说明散出同样的热量所耗的金属量越小。

对各种不同材质的散热器，其经济评价指标，用散热器单位散热量的成元）来衡量。

汽车散热器基本知识散热器在1901年第一次被展出。

散热器的产值在汽车的全部零件中占有较要的地位，例如：在发动机中占14%，在汽车全部零件中占2.5%，仅次于电器和减震器而占第三位。

长期以来，散热器一直用铜和铜质合金制造，这是由于铜的导热性能良好，能防腐，易于焊接和加工而且也由于过去取材交易等。

但鉴于铜系战略物质，近年来铜价暴长、波动甚剧、更兼汽车日多、能源紧张、污染严重、较大的汽车生产国又相继立法，限制车重，迫使各散热器公司竟相进行以铝代铜的研究。

因此，散热器的发展趋势是以铝代铜。

又由于发动机功率和行驶速度的提高，动力转向，自动变速和空调设备等的普遍使用，以及冷却系统的发展等都对散热器提出了更高的要求。

各生产企业在制造工艺上做出许多改进，不仅使成本大为降低，而且质量也大有提高。

世界上主要产散热器的国家及其公司：美国、俄罗斯、英国、法国、德国、日本。

美国最大的通用公司的哈里逊(Harrison)散热器厂。

英国的联合工程公司(Associated Engineering Co,)系统的可弗拉特(Covrad)公司、赛克热交换和服务公司(Serck Heat transfer&Service)、玛尔斯登散热器服务服务公司(Marston Raditor Service Co.)、雷特—赖泼公司(Rad—Reps Co.)。

西德的以贝尔散热器厂较为著名。

法国的以肖松公司最大。

日本的以东洋散热器公司、日本散热器公司、东京散热器公司较大。

一.为什么要安装散热器，是不是散热能力越大越好？1.由于大多数物体在受热后都要膨胀，温度越高，膨胀越大。

内燃机的零件在工作时受热膨胀后，会使零件变形，过分的膨胀，则使相互配合零件见间的正常间隙受到破坏。

第 1 页共39 页2.金属零件在高温下会降低强度，不能很好的工作。

3.润滑油在高温下，它的粘度也要大大降低。

如果润滑油的粘性降低，油膜的承载力下降，不能在运动副中保持良好的润滑，加剧零件的磨损。

22、采暖负荷计算中如何处理太阳辐射热的影响?采暖负荷计算中对太阳辐射热的影响,采取了南“﹣”北“﹢”的朝向修正率方法,修正围护结构的基本耗热量部分。

其修正率为：北,东北,西北:0-10%东,西:-5%东南,西南:-10-15%南:-15-30%圣保罗散热器总结各地区按当地冬季日照率、辐射照度、建筑物使用和被遮挡等情况取不同的附加率。

23、一栋住宅的总耗热量如何计算?按本楼的总建筑面积(包括非采暖面积)乘以平米耗热量指标,即 Q=QM*F对实现第一步节能的住宅建筑QM=50W/㎡；对实现第二步节能的住宅建筑QM=40W/㎡。

24、一栋住宅的总循环水量如何估算?按下式计算:G=0.86Q/△T(KG/H)式中:G:本楼循环水量,KG/HQ:本楼总耗热量,W△T:为本楼供回水温差,℃0.86:为换算系数25、采暖系统的水循环阻力H(或称作用压头)如何估算?采暖系统的水循环阻力H一般估算如下：1、按最长环路,室内管道的摩阻和局部阻力,每米管长,按200-250Pa/M估算；2、机械循环热水采暖系统，摩擦阻力损失占50%，局部阻力损失占50%；3、换热器按0.1-0.15MPa估算；4、设计裕量:10-20%。

1MPa=10KGF/CM2=100MH2O1MMH2O=10Pa26、循环水泵如何选择?应根据计算所得的水量G及总循环阻力H来选择水泵.与外网连接的系统应换算外网在本楼接口处的供回水压差，是否够用(城市热网一般预留压差≥5MH2O)。

27、散热器的工作压力定多少是合适的?我国暖通空调设计规范规定,采暖系统高度超过50M时就应分区设置.这时系统的静压约为55MH2O。

而采暖系统的动压(推动水循环，包括换热器等)约为20M-30M H2O,动压和静压的总和约为70-90MH2O(即0.7-0.9MPa)。

所以散热器的工作压力取1.0MPa已够用了。

关于个别城市热网直连的情况可作特殊处理。

28、系统运行前的压力测试如何进行?在系统或系数的某部分投入运行前,必须对其进行压力测试.首先,所测系统应排出空气并充满处理过的水，然后用泵将压力升到至少为工作压力的1.5倍。
