散热器采暖系统安装基础知识

散热器基础知识手册目录一、风扇结构二、风扇技术术语三、散热片材质介绍四、热管介绍五、测试篇章六、超频篇章七、CPU技术简介八、CPU ROADMAP九、导热膏第一章、风扇结构（工作原理）CPU散热器又称为CPU冷却器，英文名称CPU COOLER，它是针对CPU而设计的散热器装臵，其目的是通过CPU散热器的运作，将CPU之热能散发掉，以达到降低温度的效果。

它通过散热片迅速将CPU之热能传导出去，再借由风扇将其热量强制吹走。

1.1风扇的分类散热风扇是利用旋转叶片与气体的相互作用来压缩与输送气体的，其本体主要由转子和定子组成。

散热风扇一般分以下三类：1.1.1轴流式风扇：气流出口方向与叶片转动方向相同，在轴向剖面上，气流在旋转叶片的流道中沿着轴线方向流动。

1.1.2 离心式风扇：利用离心力作用实现气体输送，扇叶在电机的驱动下高速旋转，使充满叶片间的气体沿着叶片向外甩出，在蜗壳内将动能转换成压力能后从出风口排出。

在轴向剖面上，气流沿着半径方向流动。

1.1.3 混流式风扇：气流沿轴向进入叶轮后，近似地沿着锥面流动，气流方向界于离心式与轴流式之间。

1.2风扇的基本结构一般的风冷散热器使用的主要是轴流式风扇，我们以它为例加以说明。

轴流式风扇可分为两部分1.2.1转子：包括扇叶（含磁框）、轴芯、油圈及卡簧等1.2.2 定子：包括电机、轴承、扇框等。

1.3风扇运转的基本原理根据安培右手法则，导体通过电流，周围会产生磁场，若将此导体臵于另一固定磁场中，则会产生吸力或斥力，造成物体移动。

依据此原理，在直流风扇的扇叶底部，事先安装一个充有磁性的橡皮胶磁铁。

环绕着矽钢片，轴心部分缠绕两组线圈，并使用霍尔感应元件作为同步侦测装臵，控制一组电路，该电路使缠绕轴心的两组线圈轮流工作。

矽钢片产生不同磁极，此磁极与橡胶磁铁产生吸斥力。

当吸斥力大于风扇的静摩擦力时，扇叶自然转动，由于霍尔感应元件提供同步信号，扇叶因此得以持续运转，至于其运转方向，可依右手法则而定。

暖气安装全套资料本文将会提供暖气安装的全部资料，包括所需工具，准备工作，安装步骤以及注意事项。

所需工具- 暖气片- 电钻- 手电钻- 螺丝刀- 小锤子- 螺丝扳手- 水平尺- 聚氨酯泡沫- 管道装配件准备工作1. 确定安装位置：选择一个合适的位置安装暖气片，最好在窗户附近，这样可以加快房间的加热速度。

2. 测量尺寸：用水平尺测量暖气片的尺寸，将其记录下来并留出一个合适的安装空间。

3. 清洁工作区域：将安装区域周围的地面、墙壁等清洁干净，以防干扰安装过程。

4. 准备安装材料：聚氨酯泡沫可用于将底座连接到墙壁。

管道配件包括紫铜管、三通，弯头，止回阀和接头。

安装步骤1. 处理管道：将管道双端削平，确保紫铜管上的锯齿紧密咬合。

2. 安装支架：使用螺丝刀和螺丝扳手将支架安装在墙上。

3. 安装管道：插入三通，注意其方向，将紫铜管插入连接器。

4. 使用聚氨酯泡沫安装底座：将聚氨酯泡沫注入安装底座内，然后将底座连接到三通上。

5. 安装暖气片：在底座上安装暖气片，确保暖气片与墙面保持平行。

6. 校准暖气片：确保暖气片的均匀受热和运作。

7. 测试管道：将管道连接到供水管道和暖气片，打开止回阀，将水加入管道，检查是否漏水。

注意事项- 安装前确保断开燃气和电源。

- 如果您不确定如何根据安装资料正确安装暖气片，请寻求专业帮助。

- 在所有操作之前确保使用正确的安全装备，例如手套和护目镜。

- 切勿浪费聚氨酯泡沫，应避免使用过多。

希望本文提供的资料可以帮助您顺利安装暖气片，如有不清楚的步骤，请在安装前仔细阅读和理解本文。

供暖基础知识点总结随着气温不断下降，供暖成为人们生活中重要的问题之一。

在确保室内温度的同时，我们也需要保证供暖的安全和节能，因此掌握一些供暖基础知识点是至关重要的。

下面就来对这些知识点进行总结。

一、热量的制造在供暖中使用的热能主要有燃气、石油、电等，这些能源都要经过特定的加工处理，才能用于供暖。

燃气和石油则需要通过燃烧的方式产生热量。

电则是通过电能转换成热能，来提供供暖的。

二、热量的传递热量的传递有三种方式：传导、对流和辐射。

而在供暖中主要采取的是辐射和对流的方式。

辐射是利用热辐射的形式将热量传递给室内，而对流则是通过空气的对流传递热量。

三、供暖系统供暖系统主要由采暖锅炉、供暖管道、散热器和温控系统组成。

燃气和石油锅炉烧起来后，产生热水或蒸汽通过管道输送到散热器上，然后传递到室内。

而电采暖的话，通过安装在墙上或地板上的电暖器，直接将热量传递给室内空气。

四、散热器类型散热器是供暖系统中的重要部分，主要有挂式、立式、地暖式等多种类型。

这些散热器的选择要考虑到散热效果、占用空间以及美观度等因素，同时还需要根据室内面积来选择合适的散热器种类。

五、温控系统温控系统是控制室内温度的重要手段。

分为人工控制和自动控制两种。

人工控制是通过手动调节散热器温度来实现；而自动控制是通过探测室内温度，再根据设定的温度自动调整散热器温度来实现室内温度控制。

六、供暖安全在使用供暖设备时，我们也应该特别注意其安全性。

首先，要保证供暖设备的正常工作，非专业人员不应私自清洗和维修设备，对于出现异常情况应及时联系供暖服务商进行维修。

同时，还要注意使用安全阀和过压保护装置来保证设备的安全和稳定。

七、供暖节能供暖节能是当前社会普遍关注的话题，节能不仅可以减少能源的浪费，也可以降低能源开销。

为了实现供暖节能，我们可以采用一些措施，如增加墙体保温材料、安装能源回收设备、使用节能的散热器等。

综上所述，掌握供暖的基础知识点是很重要的，只有深入了解供暖原理和设备，才能实现供暖的高效、安全和节能。

基础暖通知识暖通是指对室内空气温度、湿度、空气流动速度和质量进行调节的工程技术。

它涉及到供暖、通风、空调和卫生设备等方面的知识。

本文将介绍一些基础的暖通知识，帮助读者了解暖通工程的基本原理和相关设备。

一、供暖系统1. 常见供暖方式：- 水暖系统：通过热水或蒸汽传递热能，包括暖气片、地暖等。

- 空气暖气系统：通过空气对流传递热能，包括中央空调和热风暖气机等。

- 电暖系统：通过电能转化为热能供暖，包括电暖气片、电热地板等。

2. 供暖系统的组成：- 发热设备：常见的有锅炉、热泵、热交换器等。

- 配管系统：用于传递热介质，包括主管道、分支管道和散热器连接管等。

- 控制系统：用于控制供暖设备的开关、温度和湿度等参数。

二、通风系统1. 通风的作用：- 新风供应：保持室内空气新鲜，排除二氧化碳和污染物。

- 湿度调节：控制室内湿度，避免过高或过低。

- 室内空气流动：使空气流通，避免死角。

2. 通风系统的种类：- 自然通风：依靠自然气流实现通风，例如窗户、通风口等。

- 强制通风：通过风机或风扇驱动空气流动，例如中央空调、集中通风系统。

三、空调系统1. 空调的功能：- 降低室内温度：夏季通过制冷实现降温。

- 提高室内温度：冬季通过制热实现加热。

- 控制室内湿度：去除多余湿气或增加湿气。

- 净化空气：去除室内的尘埃、异味等。

2. 空调系统的组成：- 冷源设备：包括压缩机、冷凝器、蒸发器等。

- 配管系统：用于输送冷热介质。

- 室内机组：包括风机盘管、空调柜机等。

- 控制系统：用于控制温度、湿度和空气流速等参数。

四、卫生设备1. 常见卫生设备：- 热水器：提供热水供应。

- 排水系统：包括下水道、地漏、排水管等。

- 消防设备：包括喷淋系统、烟雾探测器等。

2. 卫生设备的维护：- 定期清洁：清理水垢、污垢等，保证设备正常运行。

- 检查维修：及时修理漏水、堵塞等问题，确保安全使用。

五、能效与节能1. 能效评价指标：- 能效比（COP）：冷热量输出与能量输入之比，反映供热或供冷性能。

供热基础知识供热是指通过各种方式将热能输送到建筑物内部，为人们提供温暖的生活和工作环境的过程。

本文将介绍一些关于供热的基础知识，帮助读者更好地理解供热系统的运作原理和相关概念。

一、供热系统的组成供热系统主要由供热设备、输送设备和终端设备三部分组成。

1. 供热设备供热设备是供热系统的核心部分，包括锅炉、热交换器、热泵等。

锅炉是最常见的供热设备，通过燃烧燃料产生热能。

热交换器主要用于在介质之间传递热量，常见的热交换器有散热器、换热器等。

热泵则利用空气、水源或地热等能源将低温热能转化为高温热能。

2. 输送设备输送设备包括供水管道、输水泵、输热管道等。

供水管道将热介质输送到各个建筑物内部，输水泵负责提供输送介质的压力，输热管道将热能传输到终端设备。

3. 终端设备终端设备是供热系统最接近用户的部分，包括散热器、换热器等。

散热器是最常见的终端设备，通过与热介质接触，将热能散发到建筑物内部。

二、供热方式的分类供热方式主要分为集中供热和分散供热两种形式。

1. 集中供热集中供热是指将热能集中供应给多个建筑物，常见的形式包括热电联供和热水供应。

热电联供是将发电厂产生的余热利用起来，通过锅炉将烟气中的热能转化为热水供应给周边建筑物。

热水供应则是通过集中供热站将热能输送到热交换器，再将热水供应给建筑物。

2. 分散供热分散供热是指每个建筑物单独设立供热设备，通过自身供热系统提供热能。

这种方式灵活性较高，但效率较低，通常适用于小型建筑物或区域。

三、供热系统的热量计量为了确保供热系统的稳定运行和合理使用热能资源，热量计量是非常重要的。

常见的热量计量方法有全站计量和分户计量两种。

1. 全站计量全站计量是指通过在供热主管道上安装热量计，测量主要热源的热量输出情况。

这种方式适用于集中供热系统，可以对供热站整体的热量消耗进行监测和管理。

2. 分户计量分户计量是指在各个建筑物内安装热量计量仪，对每户的热量消耗进行独立计量。

这种方式适用于分散供热系统，可以实现不同建筑物之间的热量分配和费用结算。

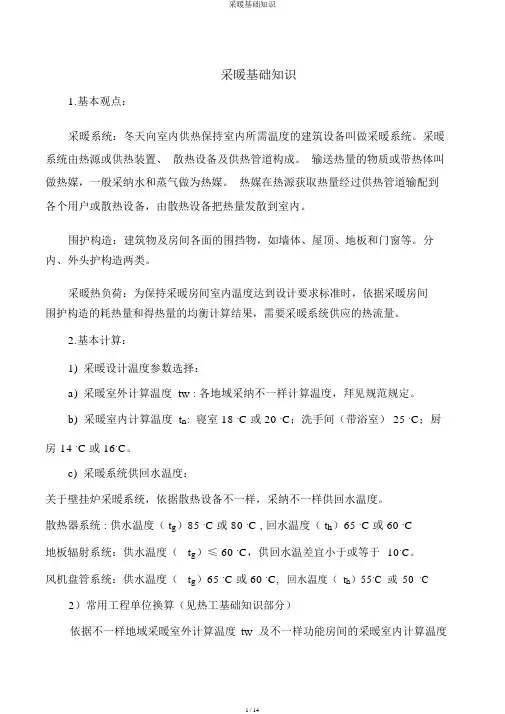

采暖基础知识1.基本观点：采暖系统：冬天向室内供热保持室内所需温度的建筑设备叫做采暖系统。

采暖系统由热源或供热装置、散热设备及供热管道构成。

输送热量的物质或带热体叫做热媒，一般采纳水和蒸气做为热媒。

热媒在热源获取热量经过供热管道输配到各个用户或散热设备，由散热设备把热量发散到室内。

围护构造：建筑物及房间各面的围挡物，如墙体、屋顶、地板和门窗等。

分内、外头护构造两类。

采暖热负荷：为保持采暖房间室内温度达到设计要求标准时，依据采暖房间围护构造的耗热量和得热量的均衡计算结果，需要采暖系统供应的热流量。

2.基本计算：1)采暖设计温度参数选择：a)采暖室外计算温度 t W : 各地域采纳不一样计算温度，拜见规范规定。

b)采暖室内计算温度 t n: 寝室 18 .C 或 20 .C；洗手间（带浴室） 25 .C；厨房14 .C 或 16.C。

c)采暖系统供回水温度：关于壁挂炉采暖系统，依据散热设备不一样，采纳不一样供回水温度。

散热器系统 : 供水温度（ t g）85 .C 或 80 .C , 回水温度（ t h）65 .C 或 60 .C地板辐射系统：供水温度（t g）≤ 60 .C，供回水温差宜小于或等于10.C。

风机盘管系统：供水温度（t g）65 .C 或 60 .C,回水温度（t h）55.C或50.C 2）常用工程单位换算（见热工基础知识部分）依据不一样地域采暖室外计算温度t W及不一样功能房间的采暖室内计算温度t n，采暖热负荷能够由采暖面积均匀热指标及采暖面积进行估量。

同时要考虑采暖房间外头护构造的朝向及墙体的节能保温状况。

当采暖室外计算温度低，房间采暖室内计算温度高，外墙朝向为北向且保温性能差时，需采纳较大的采暖面积均匀热指标。

依据《民用建筑节能管理规定》，新建居住建筑外头护构造已考虑节能保温举措，不一样地域采暖面积均匀热指标须依据当地气象条件确立。

关于北方地域主导风向为西北，南向及外墙少的房间热指标较小，东向房间稍多，西北向及外墙多的房间最大。

暖气片(散热器)基础知识【1】暖气片(散热器)基础1、暖气片(散热器)计量单位的W 是什么？散热器技术性能中的W 是热功率计量单位。

是指每米或每片（柱）散热器在不同工况下每小时的散热量（瓦）。

2、什么是金属热强度？其在工程中的实际意义是什么？金属热强度Q（W/KG .℃）:是指金属散热器内热媒的平均温度与室内空气温度相差1℃时,每公斤质量的金属单位时间所散出的热量.Q值越大,说明散出同样的热量所耗用金属越少.这个指标是衡量散热器节能和经济性的一个指标。

各种散热器的金属热强度比较表散热器的类型金属热强度范围(W/Kg℃)散热器类型金属热强度范围(W/Kg℃)钢制柱型散热器0.6-1.3 铝制柱翼型散热器 1.8-3.9钢制板型散热器0.9-1.4 铜铝复合柱翼散热器 1.2-2.83、什么是散热器的传热系数?散热器的传热系数K(W/㎡.℃):是指散热器内热媒的平均温度与室内气温相差为1度时,每平方米散热面积所传出的热量.该值与散热面积的乘积,再乘标准传热温差(64.5℃)就是该散热器的标准散热量.即Q=K.F.64.5,在散热面积一定的情况下,K值越大,则散热器的散热量就越大.K值为整个传热过程的综合系数(包括对流传热和辐射传热),与散热器本身的特点和使用条件有关,如水流情况,内外表面情况等。

4、散热器的散热过程是什么样的?当温度较高的热媒在散热器内流过时,热媒所携带的热量通过散热器不断地传给温度较低的室内空气,其散热过程为:1、散热器内的热媒通过对流换热把热量传给散热器内壁面(内表面放热系数)2、内壁面靠导热把热量传给外壁;3、外壁靠对流换热把大部分热量传给空气,又靠辐射把一小部分热量传给室内的物体和人.5、散热器的水容量对采暖的影响如何?散热器水容量对采暖的影响:1、散热器的水容量大,采暖系统热惰性比较大,在锅炉间断供热时,水冷却时间稍长一些,采暖房间仍可以保持相当长时间的一定温度.但再供水时,水升温也比较慢.大水容量的系统调节反映速度较慢.在连续供热时,对供暖质量无影响；2、散热器的水容量小,启动时间短,温度调节灵敏,居室升温快,便于分户计量供热,既省钱又方便；3、热量是靠流动的水携带和运输的,水容量大小对热量无直接影响,只是调节时间有长短分别。
