桥梁钢筋绑扎施工工艺标准

梁板钢筋绑扎施工技术要点一、钢筋材料选择在进行梁板钢筋绑扎施工前，首先要选择合适的钢筋材料。

一般情况下，选用HRB335级钢筋，材料的质量一定要符合相关的标准和要求。

二、设备准备进行梁板钢筋绑扎施工时，要提前准备好所需的工具和设备，如手动钢筋绑扎机、剪切器、锁线钳、线扎刀等。

确保设备完好，使用方便。

三、钢筋放料在进行钢筋绑扎施工前，要先对梁板进行定位和放料。

根据设计要求，将钢筋按照相应的数量、尺寸和位置摆放在梁板上，确保钢筋的准确度和一致性。

四、钢筋绑扎方法1.钢筋加工：将准备好的钢筋进行修剪、整理和弯曲处理，确保其尺寸和形状符合设计要求。

2.钢筋架设：按照设计要求，将钢筋放置在梁板上，并进行支撑和调整，使其保持正确的位置和高度。

3.钢筋连接：采用搭接或焊接的方式进行钢筋连接，确保连接牢固可靠。

搭接长度一般为30倍钢筋直径，焊接长度要达到设计要求。

4.钢筋绑扎：采用扎实的绑扎方法将钢筋固定在梁板上。

绑扎应从梁板两端向中间逐渐进行，确保钢筋的平直度和均匀性。

5.绑扎密度：保证钢筋绑扎的密度，使得钢筋之间不存在松动和错位现象。

绑扎的间距一般为3-5倍钢筋直径，要根据具体情况进行调整。

五、注意事项1.钢筋绑扎过程中要保持工地的整洁和通风，防止灰尘和有毒气体的积聚。

2.绑扎线要符合要求，选择抗拉强度高、柔韧性好的绑扎线，并进行充分的拉紧。

3.绑扎操作要力度均匀，绑扎线的力度要适中，不宜过紧或过松。

4.在绑扎过程中要注意保护手部，避免被钢筋刺伤或绑扎机夹伤。

综上所述，梁板钢筋绑扎施工技术要点包括钢筋材料选择、设备准备、钢筋放料、钢筋绑扎方法以及注意事项。

合理的施工技术和施工质量控制，能够有效确保梁板的质量和使用寿命。

武汉货车外绕预制T梁场相关配套工程关键工序作业指导书（钢筋绑扎及吊装）编制：审核：批准：中铁七局集团第三工程有限公司货车外绕线分公司二零零八年一月七日预制T梁钢筋绑扎及吊装作业指导书1 概述中铁七局集团第三工程有限公司货车外绕线分公司预制T梁共计882片，其中32米T 梁为790片(边梁606片;中梁184片),24米T梁92片(边梁70片，中梁22片)。

预制梁钢筋施工采用分离式绑扎工艺，即梁体的顶板钢筋和底腹板钢筋分别在顶板钢筋绑扎胎具和底腹板钢筋绑扎胎具上绑扎。

梁体钢筋的吊装采用分部吊装。

具体过程为首先制作安装顶板钢筋绑扎胎具和底腹板钢筋绑扎胎具；其次同时绑扎顶板钢筋和底腹板钢筋；然后先将底腹板钢筋吊装到底模上，再吊装顶板钢筋和腹板连接；最后安装端模，穿橡胶抽拔棒。

2 引用标准GB/T3043-2005《预制后张法预应力混凝土铁路桥简支梁技术条件》；TB10415-2003《铁路桥涵工程质量检验评定标准》；铁建设[2005]160号《铁路混凝土工程施工质量验收补充标准》；QB/QJHW:GYXZ-2008《预制后张法预应力混凝土铁路桥预制梁施工工艺细则》；JGJ18-2003《钢筋焊接及验收规程》。

3 主要内容3.1 材料3.1.1 材料进场物资管理部门应对进场的每批钢材进行计量和质检验收，按产品标准（必须满足GB 1499-2007及GB 13013-91标准的要求，HRB335钢筋尚应满足《桥规》对碳含量（碳当量不大于0.5％）的要求。

）对钢筋的外观进行认真检查，如有无裂纹、结疤、折叠、气孔、锈蚀、弯曲及油污等现象、有无制造厂的质量证明书或出厂检验报告等，达不到标准要求的应予退货。

3.1.2 钢筋进场后，先由试验室按批（每批钢筋应由同一炉号，相同规格的钢筋组成，每批钢筋重量不大于60吨）对钢筋按相应的标准进行复检试验，经认定检验合格的方能投入使用。

3.1.3 钢筋应按分公司《物资管理制度》规定进行存放、标识，并做好防锈、防腐措施，应保证钢筋在整个过程中不被锈蚀。

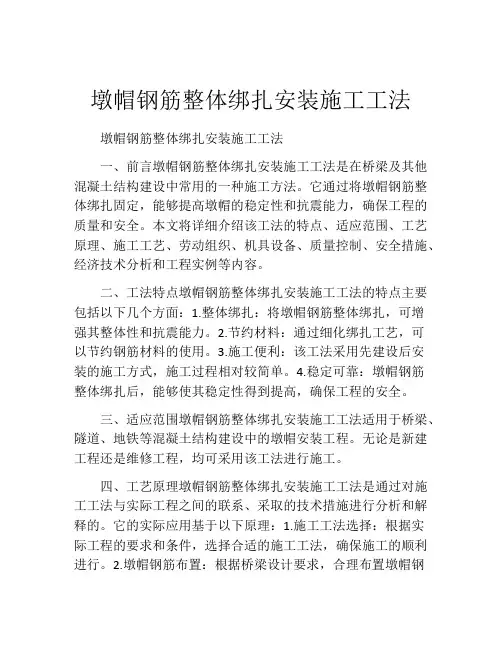

墩帽钢筋整体绑扎安装施工工法墩帽钢筋整体绑扎安装施工工法一、前言墩帽钢筋整体绑扎安装施工工法是在桥梁及其他混凝土结构建设中常用的一种施工方法。

它通过将墩帽钢筋整体绑扎固定，能够提高墩帽的稳定性和抗震能力，确保工程的质量和安全。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

二、工法特点墩帽钢筋整体绑扎安装施工工法的特点主要包括以下几个方面：1.整体绑扎：将墩帽钢筋整体绑扎，可增强其整体性和抗震能力。

2.节约材料：通过细化绑扎工艺，可以节约钢筋材料的使用。

3.施工便利：该工法采用先建设后安装的施工方式，施工过程相对较简单。

4.稳定可靠：墩帽钢筋整体绑扎后，能够使其稳定性得到提高，确保工程的安全。

三、适应范围墩帽钢筋整体绑扎安装施工工法适用于桥梁、隧道、地铁等混凝土结构建设中的墩帽安装工程。

无论是新建工程还是维修工程，均可采用该工法进行施工。

四、工艺原理墩帽钢筋整体绑扎安装施工工法是通过对施工工法与实际工程之间的联系、采取的技术措施进行分析和解释的。

它的实际应用基于以下原理：1.施工工法选择：根据实际工程的要求和条件，选择合适的施工工法，确保施工的顺利进行。

2.墩帽钢筋布置：根据桥梁设计要求，合理布置墩帽钢筋，使其能够承受荷载，并满足结构的稳定性和强度要求。

3.整体绑扎：采用专业绑扎工艺，将墩帽钢筋整体绑扎固定，确保墩帽的整体性和稳定性。

此过程需要严格控制绑扎强度和绑扎密度，以保证施工质量。

4.安装施工：采用先建设后安装的施工方式，将墩帽安装到桥墩上，并进行调整和固定，确保墩帽的稳定性和垂直度。

五、施工工艺墩帽钢筋整体绑扎安装的施工工艺包括以下几个阶段：1.准备工作：包括施工方案的制定、工期计划的安排、工具和材料的准备等。

2.钢筋制作：根据设计要求，进行墩帽钢筋的加工和制作。

3.墩帽制作：根据设计图纸和标准规范，进行墩帽模板的搭设和混凝土的浇筑。

桥梁钢筋施工工艺标准(203)1适用范围本标准适用于桥梁工程钢筋加工、制作、安装作业。

2施工准备2.1材料2.1.1钢筋：品种、规格、性能等应符合国家现行标准规定和设计要求，应有出厂合格证及检测报告，进入现场应进行复试，确认合格后使用。

经检验合格的钢筋在加工和安装过程中出现异常现象(如脆断、焊接性能不良或力学性能显着不正常等)时，应作化学成分分析或其它专项检验。

1.1.2电焊条：应有产品出厂合格证，品种、规格和技术性能等应符合国家现行标准规定和设计要求，选用的焊条型号应与主体金属强度相适应，经烘干后使用。

1.1.3其它材料：绑扎丝、氧气、乙炔等。

2.2机具设备2.2.1主要机具设备：钢筋弯曲机、钢筋调直机、钢筋切断机、电焊机、对焊机、卷扬机、砂轮切割机等。

2.2.2工具：气焊割枪、钢筋扳手、锤子、钢筋钩、撬棍、钢丝刷、粉笔、手推车、尺子等。

2.3作业条件2.3.1所需材料机具及时进场，机械设备状况良好。

2.3.2钢筋加工厂场地平整、道路畅通，供电等满足施工需求。

2.3.3钢筋安装方案已审批，作业面已具备安装条件。

2.4技术准备2.4.1认真审核结构图纸和钢筋料表，绘制钢筋节点大样图。

2.4.2编制钢筋安装方案，并对操作人员进行培训，向有关人员进行安全和技术交底。

3、操作工艺3.1工艺流程3.2操作方法3.2.1钢筋进场检查3.2.1.1钢筋进场时，应附有出厂质量证明书或出厂检验报告单，应按表3.2.1.1进行外观检查，并将外观检查不合格的钢筋及时剔除。

表3.2.1.1钢筋外观要求3.2.1.2核对每捆或每盘钢筋上的标志是否与出厂质量证明书的型号、批号（炉号）相同，规格及型号是否符合设计要求。

3.2.2钢筋储存3.2.2.1钢筋的外观检验合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设立识别标志。

3.2.2.2钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，露天堆置时，应架空存放，离地面不宜小于300mm，应加以遮盖。

第1篇一、工程概况桥梁钢筋工程施工是桥梁建设的重要组成部分，主要包括钢筋加工、运输、安装、焊接、绑扎、保护层控制等环节。

本工程桥梁钢筋工程量较大，质量要求高，施工难度较大。

为确保工程质量、安全和进度，特制定本施工方案。

二、施工准备1. 人员准备：组织一支技术过硬、经验丰富的施工队伍，明确各级人员职责，加强施工人员培训，提高施工质量意识。

2. 材料准备：根据设计图纸和施工规范要求，提前备足各类钢筋、焊接材料、绑扎材料、防护材料等。

3. 设备准备：配置钢筋加工设备、焊接设备、绑扎设备、运输设备等，确保施工过程中设备运行正常。

4. 施工场地准备：确保施工现场平整、排水畅通，设置材料堆放区、焊接作业区、绑扎作业区等。

三、施工工艺1. 钢筋加工：采用数控钢筋加工设备，按照设计图纸和规范要求进行钢筋下料、弯曲、剪切等加工，确保加工精度。

2. 钢筋运输：采用专用运输车辆，按照施工顺序将加工好的钢筋运输到施工现场。

3. 钢筋安装：根据设计图纸和规范要求，进行钢筋绑扎、焊接等安装工作。

（1）钢筋绑扎：采用人工绑扎，确保钢筋位置准确、间距均匀、连接牢固。

（2）钢筋焊接：采用电弧焊或气体保护焊，确保焊接质量，避免出现裂纹、气孔等缺陷。

4. 钢筋保护层控制：在钢筋安装完成后，对钢筋表面进行保护层施工，采用水泥砂浆或塑料保护套进行保护，确保钢筋不受腐蚀。

四、质量控制1. 钢筋加工：严格控制钢筋加工精度，确保加工尺寸符合设计要求。

2. 钢筋安装：严格按照设计图纸和规范要求进行钢筋绑扎、焊接等安装工作，确保钢筋位置准确、间距均匀、连接牢固。

3. 钢筋焊接：严格控制焊接质量，确保焊接接头无裂纹、气孔等缺陷。

4. 钢筋保护层：确保钢筋保护层厚度符合设计要求，防止钢筋腐蚀。

五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场设置安全警示标志，加强安全教育，提高施工人员安全意识。

3. 严格控制施工过程中火源、电源，确保施工现场安全。

编辑ppt施工准备和施工测量31施工准备32施工测量钢筋41一般规定42钢筋加工43钢筋连接44钢筋绑扎与安装模板支架51一般规定52模板支架设计53模板的制作与安装54支架的制作与安装55模板支架的拆除混凝土工程61一般规定62水泥63细集料64粗集料6566外加剂67掺合料68混凝土配合比69混凝土拌制610混凝土运输611能混凝土浇筑612混凝土养护613大体积混凝土抗冻混凝土和抗渗混凝614高强度混凝土615高性能混凝土616质量检测编辑ppt预应力混凝土工程71一般规定72预应力筋及制作73锚具夹具和连接器74管道75混凝土浇筑76施加预应力7779后张孔道压浆及封锚710无黏结预应力711体外预应力712质量控制与检验灌注桩基础81一般规定82钻孔灌注桩83岩溶采空区及特殊地区钻孔灌注桩84大直径超长桩8586挖孔灌注桩87质量检验和质量标准沉入桩91一般规定92桩的制作93桩的吊运存放和运输94试桩与桩基承载力9510沉井101一般规定102沉井制造103沉井浮运到位104沉井下沉与着床105基底检验与沉井封底106井底填充和顶板浇筑107质量检验和质量标准编辑ppt11地下连续墙111一般规定112施工平台与导墙113地下连续墙施工12明挖地基121一般规定122土石围堰123基坑124挖基和排水125地基处理126地基检验13扩大基础承台与墩台131一般规定132扩大基础133134桥墩与桥台135136片石混凝土14砌体141一般规定142材料143圬工墩台144附属工程及回填145砌体勾缝及养护146加筋土桥台147质量检验与质量标准编辑ppt15拱桥151一般规定152153现浇混凝土拱圈154无支架和少支架施工155转体施工156劲性骨架拱157钢管混凝土拱158钢管混凝土拱159装配式混凝土桁架拱和刚构拱1510钢拱桥1511石拱桥1512拱上结构1513施工控制16钢筋混凝土和预应力混凝土梁式桥161一般规定162支架上现浇梁式桥163移动模架逐孔现浇施工164装配式桥施工165悬臂浇筑166悬臂拼装167顶推施工168整孔预制安装箱梁1691610拓宽改建梁桥拼接施工17斜拉桥171一般规定172175上部结构施工控制176矮塔斜拉桥177无背索斜拉桥编辑ppt18悬索桥181一般规定182186主缆工程187索夹与吊索188加劲梁189自锚式悬索桥19191一般规定192材料19

（一）预制场标准化建设要求
3、标准化钢模 常见问题：
×
采用橡胶芯模造成内壁不平整、部分露筋
（一）预制场标准化建设要求
标准化施工要求： 预制箱梁及空心板梁芯模应使用定型钢模，应符合“模板 准入制”有关要求，上报总监办进行检查验收。
（一）预制场标准化建设要求
4、横隔板底模 常见问题：
×
未设独立的 钢板底模且 过早拆模
三是抓好“首件分析制”，每座桥梁开工后，第一个成品 或半成品如桩基、墩柱、梁等完成后应由总监办组织施工 单位对质量状况、工艺细节等进行分析并形成正式报告后 方可进行批量施工。
二、桥梁下部结构施工工艺标准化
（一）桥梁常见基础施工标准化要求
1、桥梁钻孔灌注桩基础 ①钢筋笼制作 常见问题 :
×
钢筋笼主筋端头未磨平
1、预制梁钢筋定位 常见问题：
×
预制梁梁体出现跑模、漏振、
缺边掉角等问题
×
焊接工艺差，部分焊缝已断开
（三）预制梁施工工艺要求
×
钢筋锈蚀、未按图施工且钢筋间距不均匀
（三）预制梁施工工艺要求
标准化施工要求: ①钢筋专用胎架
钢筋宜采用在专用胎架上绑扎成型， 再整体吊装的方式 安装，胎架上应准确标记出构造钢筋的位置，以有效确保钢筋 安装位置的准确并避免钢筋缺失。
（三）预制梁施工工艺要求
7、预应力智能张拉、压浆 ①预应力智能张拉前的砼强度应不小于设计规定值。
（三）预制梁施工工艺要求
②推广采用预应力智能压浆
（三）预制梁施工工艺要求
8、土工布养生 常见问题：
×
土工布破损,个 别未采用土工 布,梁片养生不 到位
（三）预制梁施工工艺要求
标准化施工要求： 覆盖至梁底砼浇注完后要及时进行养生，在砼表面铺上薄膜 或土工布，采用自动喷淋养护系统对梁顶侧面进行不间断的 洒水。

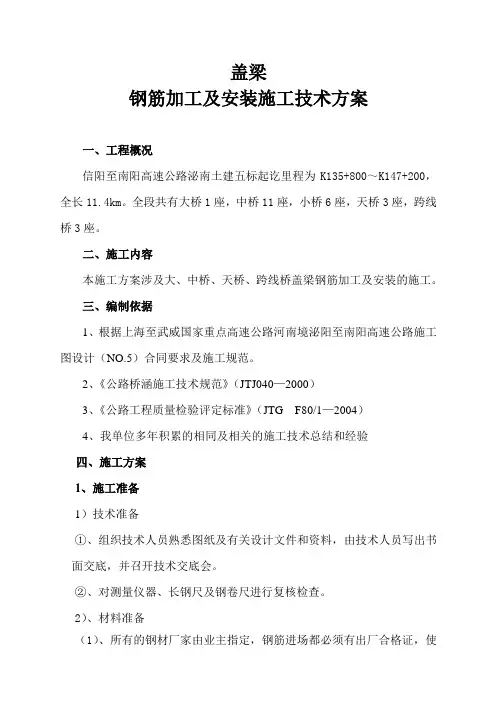

盖梁钢筋加工及安装施工技术方案一、工程概况信阳至南阳高速公路泌南土建五标起讫里程为K135+800～K147+200，全长11.4km。

全段共有大桥1座，中桥11座，小桥6座，天桥3座，跨线桥3座。

二、施工内容本施工方案涉及大、中桥、天桥、跨线桥盖梁钢筋加工及安装的施工。

三、编制依据1、根据上海至武威国家重点高速公路河南境泌阳至南阳高速公路施工图设计（NO.5）合同要求及施工规范。

2、《公路桥涵施工技术规范》（JTJ040—2000）3、《公路工程质量检验评定标准》（JTG F80/1—2004）4、我单位多年积累的相同及相关的施工技术总结和经验四、施工方案1、施工准备1）技术准备①、组织技术人员熟悉图纸及有关设计文件和资料，由技术人员写出书面交底，并召开技术交底会。

②、对测量仪器、长钢尺及钢卷尺进行复核检查。

2）、材料准备（1）、所有的钢材厂家由业主指定，钢筋进场都必须有出厂合格证，使用前都必须经试验室做力学性能试验，合格后方可用于施工。

（2）、所用焊条必须有出厂合格证。

（3）、必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分类堆存，不得混杂，立牌以资识别。

在运输、储存过程中，避免锈蚀和污染，堆放在仓库（棚）内。

露天堆放时，底部垫高使下面排水畅通，并在上面加遮盖。

2、钢筋加工钢筋在进场前进行抽检，杜绝不合格品进场，进场的钢筋全部堆放在钢筋棚内，在钢筋加工车间加工。

调直：钢筋调直采用调直机进行，并达到以下的要求a、钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均清除干净。

b、钢筋平直、无局部折曲。

c、加工后的钢筋表面没有削弱钢筋截面的伤痕。

d、当利用冷拉方法调直钢筋时，钢筋的调直伸长率为：Ⅰ级钢筋不得超过2％。

剪切：钢筋按所计算的下料长度进行切断，当钢筋直径小于12mm时用手动剪切器剪切，当钢筋直径大于12mm而小于40mm 时用钢筋弯切机剪切弯曲：钢筋在弯曲前在加工台先划线，然后用弯切机弯曲。

现浇混凝土柱（模板、钢筋、混凝土）施工工艺标准1适用范围本工艺标准适用于桥梁施工中墩柱施工.1.1编制依据1.1.1《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；1。

1.2《公路桥涵施工技术规范》（JGJ/T F50—2011）1。

1。

3《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB 1499。

2—20071。

1.4《碳素钢焊条》GB51171.1.5《硅酸盐水泥、普通硅酸盐水泥》GB1751.1.6《公路工程集料试验规程》JTJ 0581.1。

7《混凝土外加剂》GB 80761。

1.8《混凝土外加剂应用技术规范》GB 501191。

1。

9《混凝土拌合用水标准》JGJ 632、施工准备2。

1 材料2.1。

1钢筋：钢筋出厂时，应具有出厂质量证明书和检验报告单。

品种、级别、规格和性能应符合设计要求；进场时，应抽取试件做力学性能复试,其质量必须符合现行国家标准的规定。

当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学分析或其它专项检验.2.1。

2电焊条：电焊条应有产品合格证,品种、规格、性能等应符合现行国家标准《碳素钢焊条》GB5117的规定.选用的焊条型号应与母材强度相适应。

2。

1.3水泥:宜采用硅酸盐水泥和普通硅酸盐水泥。

水泥进场应有产品合格证或出厂检验报告,进场后应对强度、安定性及其它必要的性能指标进行取样复试，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定. 当对水泥质量有怀疑或水泥出厂超过三个月时，在使用前必须进行复试，并按复试结果使用。

不同品种的水泥不得混合使用。

2。

1。

4砂：应采用级配良好、质地坚硬、颗粒洁争，粒径小于5mm的河砂，也可用山砂或用硬质岩石加工的机制砂.砂的品种、质量应符合国家现行标准《公路桥涵施工技术规程》JTJ/T F50的规定，进场后按国家现行标准《公路工程集料试验规程》JTJ 058进行复试合格。

2。

钢筋加工质量检查
钢筋原材检验
01
检查钢筋的规格、型号、质量证明书等是否符合设计要求，并
进行外观检查，确保无锈蚀、裂纹等缺陷。
钢筋加工精度
02
检查钢筋的加工精度，包括长度、弯曲角度、弯曲半径等，确
保符合设计要求。
钢筋连接质量
03
对钢筋的连接方式、连接质量进行检查，如焊接、机械连接等
，确保连接牢固、无虚焊、夹渣等缺陷。
未来发展趋势预测分析
智能化发展
随着科技的进步，未来 的钢筋绑扎技术将更加 智能化，如采用机器人 自动识别和绑扎钢筋等 。
绿色环保
环保意识的提高将促使 钢筋绑扎技术向更环保 的方向发展，如使用可 再生材料或生物降解材 料。
高精度、高质量
为提高桥梁等建筑结构 的安全性和稳定性，未 来的钢筋绑扎技术将更 加注重高精度、高质量 的要求。
焊接连接
对于需要永久连接的交叉点钢筋 ，可采用焊接连接方法，将两根 钢筋焊接在一起。
绑扎顺序与操作要点
绑扎顺序
先进行梁底部钢筋的绑扎，然后进行 梁侧面和顶面钢筋的绑扎。在绑扎过 程中，应按照从下到上、从左到右的 顺序进行。
操作要点
在绑扎过程中，应确保铁丝绑扎牢固 ，不得出现松动或脱落现象。同时， 应注意保护钢筋的防锈层，避免在绑 扎过程中损坏。
在钢筋安装完成后，应对其位置和间 距进行检查，如有偏差应及时调整。
钢筋安装
将定位网片固定在模板上，然后按照 设计要求将钢筋安装在定位网片上， 确保钢筋的位置和间距符合设计要求 。
交叉点固定方法
十字扣绑扎法
对于交叉点处的钢筋，可采用十 字扣绑扎法，将两根钢筋交叉点 用铁丝绑扎牢固。
套筒挤压连接
对于直径较大的钢筋，可采用套 筒挤压连接方法，将两根钢筋插 入套筒中，然后用挤压机进行挤 压连接。

埋钢板，钢筋笼准确就位后再拖入内模。内模安装完成后，检查各部位保护层厚度，不满足要求的必须调整到位。
按照设计要求，准确安装支座板、横向抗震挡块、竖向钢筋钩、配电箱预埋件、声屏障、疏散平台及扶手预埋钢板、信号机根底、AP箱根底光纤直放站预埋根底、槽道、吊装孔等固定牢靠，注意预埋件的预埋顺序。绑扎前应列出预埋件清单。
3.3泄水孔
桥面横向排水由外侧向内侧通过排水管排出，排水孔在每片梁上线路纵坡低端预留，直线段或纵坡小于0.2%时，两侧设置排水孔，穿过泄水孔的钢筋可切断，与排水孔的加强钢筋绑扎结实。位置应严格按照图纸设计要求进展埋设，采用外径为180mm的PVC管材。
3.4吊装孔
U型吊点设在梁端腹板内侧，吊点位置见布置图，每端吊点由8个吊孔组成，吊点的孔径大小、位置、垂直度符合设计要求，吊孔采用钢管模具成孔，吊装孔待梁体架设后采用无收缩混凝土封堵，并进展局部防水及保护层施工。
钢筋绑扎、吊装及预埋件施工技术交底
编号
页码
4/6
工程名称
中铁十四局集团**蓝色硅谷城际轨道交通工程12标箱梁
施工班组
分项/分部
钢筋绑扎、吊装及预埋件
施工日期
技术交底主要内容和要求：
钢筋笼吊装入模之前支座板及横向预埋抗震挡块预埋钢板通过电焊固定在底模板上。支座板保持平整，安装后四个支座板相对高差不超过2mm，每块支座板平整度不得超过1称
中铁十四局集团**蓝色硅谷城际轨道交通工程12标箱梁
施工班组
分项/分部
钢筋绑扎、吊装及预埋件
施工日期
技术交底主要内容和要求：
⑤钢筋绑扎时要考虑预留出预埋件和各种预留孔洞的位置，如支座板、横向抗震限位挡块预埋件、底板泄水孔等。为准确定位，在胎具上按预埋件位置、尺寸设置预埋件胎模。

钢筋混凝土盖梁钢筋绑扎要求
钢筋混凝土盖梁钢筋绑扎要求具体内容是什么，下面本店铺为大家解答。

⑴钢筋安装前，对柱顶进行凿毛清理，凿毛程度满足本册“桥梁混凝土施工工艺标准”（Ⅷ204）关于施工缝处理的有关规定。

⑵悬吊梁立柱应与支架重量及悬吊梁所用材料规格而定，一般不宜大于3m。

⑶钢筋骨架宜加工成型后现场安装就位。

⑷靠模板一侧所有绑丝扣应朝向盖梁混凝土内侧。

⑸保护层垫块强度应具有足够的强度及刚度。

底板宜使用混凝土预制垫块，必须严格控制其配合比，配合比及组成材料应与梁体一致，保证垫块强度及色泽与梁体相同。

侧面宜使用塑料垫块。

垫块设置宜按照梅花形均匀布置，间距不宜大于750mm。

⑹绑扎过程中要注意预应力孔道的预留，以免钢筋成型后孔道预留难度增大。

⑺钢筋绑扎的其他要求参照本册“桥梁钢筋施工工艺票标准”（Ⅷ203）的相关规定。

第 1 页共1 页。

桥梁钢筋工程施工工艺桥梁钢筋工程是连接桥梁结构的关键工程之一，它承载了桥梁的整体荷载，起着重要的作用。

在桥梁建设的过程中，合理的钢筋工程施工工艺是确保桥梁结构安全可靠的关键步骤。

本文将详细介绍桥梁钢筋工程施工工艺的相关内容。

一、钢筋材料准备施工前，首先要对所需的钢筋进行准备。

钢筋按照设计要求进行选材，并对应进行验收。

验收时应检查钢筋的规格、质量和外观等参数，确保钢筋的质量符合要求。

同时，在存放钢筋的过程中，要保持钢筋的密封性，避免受潮、污染或变形。

二、构筑钢筋基坑在施工现场，首先需要按照设计要求，构筑钢筋基坑。

基坑的深度和形状应根据桥梁的设计要求来确定。

在构筑基坑之前，需要对基坑进行排水处理，以确保构筑过程中不受积水的影响。

同时，还需设置基坑的监控设备，以及钢筋基坑的支撑结构。

三、钢筋的剪断和钻孔在基坑构筑完成后，需要进行钢筋的剪断和钻孔工作。

这是为了应对桥梁结构中的剪力和弯曲力而设置的。

钢筋剪断和钻孔的工作应根据设计图纸来进行，确保钢筋的位置和数量符合设计要求。

四、焊接和绑扎钢筋钢筋工程中，一般会采用焊接和绑扎两种方式来连接钢筋。

焊接是利用电焊设备将钢筋焊接在一起，形成一个整体。

绑扎则是利用钢丝将钢筋捆绑在一起，使其保持稳定。

焊接和绑扎工作都需要严格按照设计要求进行，确保连接的牢固和准确。

五、搭设模板和固定钢筋在钢筋工程施工的过程中，需要搭设模板，并将钢筋固定在模板上。

模板的安装和固定应根据设计要求进行，同时还需要对模板的稳定性进行评估和测试。

钢筋的固定要求应符合相关标准，并能够承受桥梁荷载的压力。

六、混凝土浇筑和养护钢筋施工完成后，需要进行混凝土的浇筑工作。

浇筑混凝土时，应按照施工图纸确定浇筑的顺序和层次，确保混凝土能够充分填充。

钢筋绑扎工序作业指导书1 钢筋绑扎钢筋绑扎主要工艺流程图如下：1.1 钢筋骨架绑扎前，应先检查制作钢筋的质量、数量、强度级别、钢筋间距及种类等，是否符合图纸的要求，底模是否符合设计要求，绑扎工具是否齐全，检验合格后，方可进行钢筋绑扎。

1.2 钢筋绑扎应严格按图纸尺寸进行。

梁体钢筋分两段绑扎, 绑扎过程中，如非预应力钢筋与预应力孔道或锚垫板发生冲突时，则非预应力钢筋进行移位或进行适当弯折；桥面钢筋整体绑扎。

1.3 钢筋绑扎在台位，要求台位标尺准确无误，并能有效控制尺寸，应保证钢筋骨架的准确位置，不得倾斜、扭曲，也不得变更保护层的厚度。

1.4 梁场采用混凝土垫块，垫块强度等级不得低于梁体混凝土的设计强度(≥55Mpa)。

垫块应互相错开、分散布置，并不得横贯保护层的全部截面。

垫块间距不得大于1m且不少于4个/m2。

保护层厚度除梁顶为30mm外，其余均为35mm。

1.5在钢筋的相交点处，用直径22#铁丝绑扎，按逐点改变绕丝方向（8字形）交错扎结,或按双对角线（十字形）方式扎结。

1.6 绑扎铁丝尾段不得伸入保护层内，将绑扎点拧紧后，用拇指将绑扎丝头按向内。

1.7钢筋骨架的箍筋应与主筋垂直围紧，箍筋与水平筋交点处应用绑扎丝绑扎；所有的交叉点应全部绑扎。

1.8当桥面钢筋与腹板钢筋相碰时，可略移动桥面钢筋。

1.9桥面泄水孔处的钢筋可适当移动，并增设螺旋筋进行加强，螺旋筋采用φ8钢筋，螺旋直径200mm。

2 制孔橡胶管的安装2.1预应力管道采用定位网（筋）定位，根据实际情况可加管道筋以保证管道质量，定位筋（网）按施工图规定位置与钢筋骨架绑扎牢固。

绑扎好的预留管道不上下左右串动，顺直无死弯，定位要准确，绑扎应牢固，并确保浇筑混凝土时管道不漏浆、上浮、旁移。

2.2 钢绞线的预留孔道是采用预埋橡胶管成孔，抽拔形成的。

橡胶管直径为70-90mm，其中32m桥梁用70mm与90mm直径橡胶管成孔，24m桥梁用70mm与80mm直径橡胶管成孔，每根预留孔道是由2根橡胶管，在跨中对接而成。

桥梁预应力钢筋混凝土施工工艺一、口钢筋及预应力孔道安装1依次安装底板钢筋、腹板钢筋、预应力波纹管及预留孔洞、支立内模、安装顶板钢筋、放置预埋件梁体钢筋最小净保护层不小于35mm o并准确设置接地钢筋、防护墙钢筋、接触网支座和泄水孔管等各种预埋件。

梁体钢筋绑扎2、预应力管道安装：预应力孔道要求定位准确、加固牢固。

波纹管顺直,不得有急弯、偏位。

孔道采用φ1θmm钢筋〃井〃字型加固，其偏差不得超过2mm。

预应力管道安装二、混凝土施工1混凝土浇筑：混凝土施工采用两台天泵泵送A.浇筑顺序浇筑总体上遵循由低处向高处的顺序，纵桥向顺序由290#和291#墩顶开始分别向两个方向对称进行,断面浇筑顺序为：先底板（先由腹板向下浇筑，使混凝土到达底板，第一次纵向浇筑底板长度达到9m达到底板的1/3时改由天窗下料到达底板预留5-IOcm最后从天窗补浇），后腹板，最后顶板和翼板并随时保证沿桥梁轴线对称进行。

随时保持向分段、水平分层的方法连续浇筑，每一层磴浇筑厚度保证30cm左右。

B、混凝土浇注必须连续进行，而且尽快完成，尽量压缩浇筑时间。

禁止混凝土直接冲击模板和钢筋骨架，倾落高度大于2m时要辅助下落。

在混凝土浇筑过程中，派专人全过程检查支架的支撑、加固情况，逐个卡扣敲击检查，松、脱处及时处理。

C、混凝土浇筑过程中，随时对混凝土进行振捣使其均匀密实。

振捣时间要掌握适当，每一振点的振捣延续时间宜为20〜30s,以混凝土不再沉落、不出气泡、表面呈现浮浆为度，防止漏振过振。

振捣棒的移动间距不宜大于其作用半径的15倍且插入下层混凝土内部深度宜为50〜IOOmm,与侧模应保持50-IOOmm的距离。

浇筑顺序示意图连续梁浇筑三、混凝土养护：混凝土施工完毕，为防止早期出现收缩裂缝，在梁体表面捣实抹平初凝后覆盖土工布洒水养护，混凝土会泛水至表面，混凝土浇筑过程中，应在两端设大功率风扇向内模内送风，以降低佐凝固过程中产生的水化热，确保硅浇筑质量。

第1篇一、工程概况本工程为某高速公路桥梁工程，桥梁采用预应力混凝土结构，盖梁设计为单箱单室截面，梁高1.5m，梁宽1.2m，盖梁长度为20m。

本次施工主要针对桥梁盖梁钢筋的绑扎及安装。

二、施工准备1. 材料准备：确保钢筋、绑扎丝、水泥、砂石等材料质量合格，符合设计要求。

2. 机械设备准备：准备钢筋调直机、钢筋弯曲机、切割机、绑扎机、运输车辆等机械设备。

3. 人员准备：组织施工队伍，进行技术交底和安全教育，确保施工人员具备相关技能和责任心。

4. 施工场地准备：清理施工场地，确保施工环境整洁、安全。

三、施工工艺1. 钢筋加工（1）钢筋调直：采用钢筋调直机对钢筋进行调直，确保钢筋顺直。

（2）钢筋下料：根据设计图纸和施工要求，使用切割机将钢筋切割成所需长度。

（3）钢筋弯曲：使用钢筋弯曲机对钢筋进行弯曲，确保钢筋符合设计要求。

2. 钢筋绑扎（1）绑扎顺序：按照先底板后侧板、先主筋后箍筋的顺序进行绑扎。

（2）绑扎方法：采用绑扎丝将钢筋绑扎牢固，确保钢筋间距、保护层厚度等符合设计要求。

（3）绑扎要求：绑扎过程中，注意保护钢筋，避免损坏。

3. 钢筋安装（1）钢筋定位：根据设计图纸和施工要求，确定钢筋位置，确保钢筋安装准确。

（2）钢筋连接：采用绑扎、焊接等方式连接钢筋，确保连接牢固。

（3）钢筋保护：在钢筋安装完成后，对钢筋进行保护，避免损坏。

四、施工质量控制1. 材料质量：确保钢筋、绑扎丝等材料质量合格，符合设计要求。

2. 施工过程控制：严格按照施工工艺进行施工，确保施工质量。

3. 钢筋间距：严格控制钢筋间距，确保符合设计要求。

4. 保护层厚度：严格控制保护层厚度，确保符合设计要求。

5. 钢筋连接：确保钢筋连接牢固，避免因连接问题导致结构安全隐患。

五、施工安全措施1. 施工人员安全：加强安全教育，提高施工人员安全意识，确保施工人员生命安全。

2. 机械设备安全：确保机械设备运行正常，定期检查维护，防止机械设备故障。
