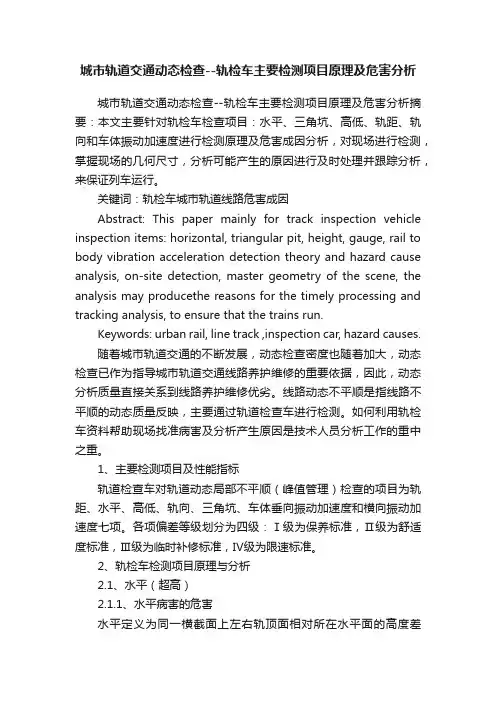

城市轨道交通动态检查--轨检车主要检测项目原理及危害分析城市轨道交通动态检查--轨检车主要检测项目原理及危害分析摘要：本文主要针对轨检车检查项目：水平、三角坑、高低、轨距、轨向和车体振动加速度进行检测原理及危害成因分析，对现场进行检测，掌握现场的几何尺寸，分析可能产生的原因进行及时处理并跟踪分析，来保证列车运行。
关键词：轨检车城市轨道线路危害成因Abstract: This paper mainly for track inspection vehicle inspection items: horizontal, triangular pit, height, gauge, rail to body vibration acceleration detection theory and hazard cause analysis, on-site detection, master geometry of the scene, the analysis may producethe reasons for the timely processing and tracking analysis, to ensure that the trains run.Keywords: urban rail, line track ,inspection car, hazard causes.随着城市轨道交通的不断发展，动态检查密度也随着加大，动态检查已作为指导城市轨道交通线路养护维修的重要依据，因此，动态分析质量直接关系到线路养护维修优劣。
线路动态不平顺是指线路不平顺的动态质量反映，主要通过轨道检查车进行检测。
如何利用轨检车资料帮助现场找准病害及分析产生原因是技术人员分析工作的重中之重。
1、主要检测项目及性能指标轨道检查车对轨道动态局部不平顺（峰值管理）检查的项目为轨距、水平、高低、轨向、三角坑、车体垂向振动加速度和横向振动加速度七项。

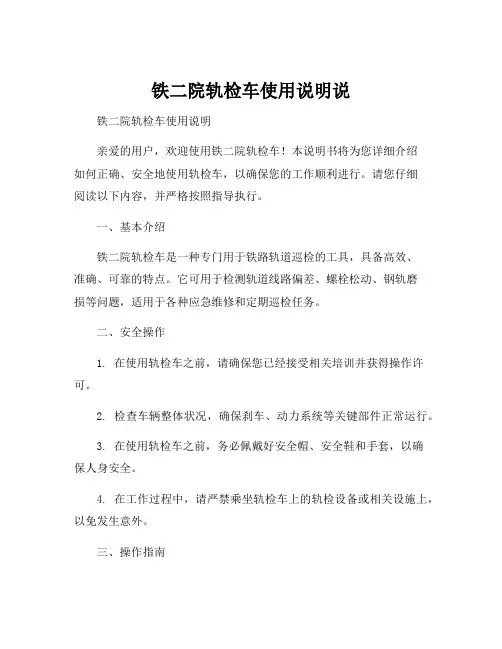

铁二院轨检车使用说明说铁二院轨检车使用说明亲爱的用户，欢迎使用铁二院轨检车！本说明书将为您详细介绍如何正确、安全地使用轨检车，以确保您的工作顺利进行。
请您仔细阅读以下内容，并严格按照指导执行。
一、基本介绍铁二院轨检车是一种专门用于铁路轨道巡检的工具，具备高效、准确、可靠的特点。
它可用于检测轨道线路偏差、螺栓松动、钢轨磨损等问题，适用于各种应急维修和定期巡检任务。
二、安全操作1. 在使用轨检车之前，请确保您已经接受相关培训并获得操作许可。
2. 检查车辆整体状况，确保刹车、动力系统等关键部件正常运行。
3. 在使用轨检车之前，务必佩戴好安全帽、安全鞋和手套，以确保人身安全。
4. 在工作过程中，请严禁乘坐轨检车上的轨检设备或相关设施上，以免发生意外。
三、操作指南1. 在开始轨检任务之前，请仔细阅读并理解轨检车操作界面上的显示信息。
2. 准确输入巡检线路和任务信息，并确保轨检车连接到卫星导航系统，以获取精准的定位结果。
3. 根据任务要求，调整测量仪器的参数，并确保仪器处于正常工作状态。
4. 开始巡检后，在行驶过程中，及时观察并记录轨道偏差、螺栓松动、钢轨磨损等异常情况。
5. 若发现异常情况，请立即停车，并联系相关人员进行检修或维护。
6. 巡检任务结束后，将巡检得到的数据保存，并上传到系统中进行进一步分析。
四、维护保养1. 每次使用轨检车后，请对车辆进行外观检查，确保车身无明显损坏。
2. 定期检查并更换刹车系统、动力系统以及其他易耗件，确保车辆性能处于最佳状态。
3. 保持车辆内部清洁，并避免积水或其他污染物进入轨检设备内部。
4. 定期进行维护保养并严格按照操作手册中的维护计划进行。
五、注意事项1. 在使用轨检车时，请遵守当地法规和相关规定。
2. 请勿任意更改车辆结构或移除重要安全装置。
3. 在使用过程中如发现任何异常情况，请立即停车并及时联系维修人员。
4. 若遇到紧急情况，请立即采取相应措施，确保人身和车辆安全。
浅谈轨道检查车检测原理以及病害成因作者：廖望来源：《城市建设理论研究》2013年第14期摘要：本论文主要针对线路设备动态下的综合检测车、轨检车和静态下的轨道检查仪的检查数据，对铁路线路维修作业进行指导。
通过动静态数据对比,达到检测数据的现场精确定位，使动态下轨检车检查结果能直接反映到每米线路上，有效指导作业,同时对如何利用动态资料进行维修养护提出科学性的建议。
关键词：铁道工务轨道检测数据维修中图分类号：U491.2+27 文献标识码：A 文章编号：轨道检查车是检查轨道状态、查找轨道病害、评定线路动态质量、指导线路维修的动态检查设备，其作用是通过检查了解和掌握线路局部不平顺（峰值管理）、线路区段整体不平顺（均值管理）的动态质量，对线路养护维修工作进行指导，实现轨道科学管理。
一、检车检测项目：轨道几何参数:左高低、右高低、左轨向、右轨向、水平、轨距、三角坑、超高、曲率以及长波轨道不平顺；车体响应参数：车体横向加速度、车体垂向加速度；辅助评价参数：轨道质量指数、各单项轨道质量指数（也就是TQI值）（一）轨检车检测采集原理：车辆每前行一英尺（约300mm），计算机对各个检测项目采集数据一次，当某项目连续三次采集量都超过最低级病害界限值时，统计为一处病害，并取病害最大采集量值为该处超限病害的幅值，最低级病害起讫点为该处病害长度。
如图：1.高低病害检测原理及危害：高低是指钢轨顶面纵向起伏变化。
轨检车采用惯性基准的原理测量轨道变化的实际波型，得到高低变化的空间曲线，数据采集处理系统实施采集数据的间隔距离为0.305m,同时可换算成5米、10米、20米或其它弦长之测量法测量。
测量高低的传感器除了测量曲率、水平外，另外还有2个垂直加速度计。
通过车体位移，计算出轨面相对惯性空间的位移变化，进行必要的处理，得到高低数值。
监测范围±60mm，误差为±1.5mm高低摸拟弦长18.6米。
众所周知，高低不平顺(简称高低)会增加列车通过时的冲击动力，加速轨道结构和道床的变形，对车辆设备、列车行车安全构成危害，其危害大小与高低的幅值、变化率成正比，与高低波长成反比。
轨检车的检测原理轨检车的检测原理：1、轨距的检测原理：GJ-4型轨检车所采用的轨距检测系统为激光光电伺服跟踪轨距测量装置。
在测量梁上安装激光光电传感器、位移计、驱动马达及伺服机械。
当钢轨产生位移，使轨距变化时，光电传感器感受其变化并输出相关电信号。
经调制解调器处理后，成为与轨距变化成线形比例的电压信号，再经过信号处理器、功放、驱动马达使光电传感器在伺服的推动下，发出的光束投身到左右股钢轨顶面下16mm处（16mm处是有效位置），跟踪钢轨位移。
经计算显示轨距。
（光电头被堵住、就不能检测轨距、同时也不检测方向）。
监测范围1415mm---1480mm +45mm、–20mm，误差为±1mm。
2.曲率的检测原理：曲率为一定弦长曲线轨道（如30米）对应的圆心角a，即、度/30m、度数大、曲率大、半径小。
反之，度数小、曲率小、半径大。
轨检车通过曲线时、测量轨检车每通过30米后车体方向角的变化值，计算出轨检车通过30米后的相应圆心角的变化值。
即曲率。
曲率、曲率变化率是检测曲线圆度的波形通道、仅供参考、不作考核内容。
能正确判断曲线正矢连续差和曲线的圆度。
曲率变化率的波形通道有突变、正矢肯定不好，（50×曲率）=正矢、如：某曲线曲率为0.46、正矢=50×0.46=23mm。
在直线上存在碎弯、小方向或轨距递减不好。
3、水平的检测原理：水平为轨道同一横断面内钢轨顶面之高差。
曲线水平称为超高。
GJ-4型轨检车采用补偿加速度系统测量水平，利用补偿加速度系统测量车体对地垂线滚动角，利用位移计测量车体与轨道相对滚动角，二者结合计算出轨道倾角。
利用两轨道中心线间距（1500mm）计算出水平值。
监测范围±200mm，误差±1.5mm。
4、高低的检测原理：高低是指钢轨顶面纵向起伏变化。
GJ-4型轨检车采用惯性基准的原理测量轨道变化的实际波型，得到高低变化的空间曲线，数据采集处理系统实时采集数据的间隔距离为0.305m,同时可换算成5米、10米、20米或其它弦长之测量法测量。
一、对轨检车检测性能应了解的内容：用轨检车对轨道进行动态检测，掌握线路在列车实际动载作用下、轨道几何尺寸偏差（四大项、是了解掌握线路局部不平顺、是峰值管理的考核内容）与相关的各项参数（曲线要素、区段总结报告、公里总结报告）及相应的轨道质量指数（各种偏差的加权平均值、TQI是了解掌握线路区段整体不平顺、是均值管理的考核内容）。
每250mm可测7项的加权平均值。
维规规定每200米质量指数大于15g，要按排维修。
对线路状态作出评价。
是线路动态质量检查的重要手段。
以便科学地指导线路养护维修工作。
即是工务管理科学化的一个重要组成部分。
也是上级领导衡量、考核设备状态的重要措施之一（应该说轨检车是为我们检查线路、发现问题、指导我们维修保养的工具，现已成为考核的工具、又提倡检后修。
这就需要我们努力、对我们的日常工作提出了更高的要求。
不过上级领导考核线路质量凭轨检车是比较科学的）。
并用于各级管理部门之间决策的依据。
要消灭轨检车三级分，就要了解掌握它的检测原理。
但是轨检车成绩好能代表线路基础好吗？也不完全说明线路质量好。
要认真对待。
如；-----。
我国利用轨道检查车检测动态已有40佘年的历史，经过更新、改造、引进技术、目前路局应用的是GJ-4型轨检车车号997990。
车底是160km/h（997740、997519是3型轨检车、车底是120km/h、997519、04年3季度已报废）（今天主要讲997990，因它出分多，优良率低，三级分时有发生）。
自1996年投入使用,（04年5—9月份在南京对车辆进行了大修，其它设备要逐步更换）。
它采用了当今世界上最先进的惯性基准检测原理，被设计成捷联式检测系统。
（现部轨检车已定GJ--5型）监测原理和GJ-4型一样，也是采用惯性基准的检测原理。
不一样的是它采用摄像形式，能看到就能监测到，包括钢轨飞边、垂直、侧面磨耗，还能测出脱轨糸数。
(公式：Q/P≤1.2。
Q表示横向力、P表示垂直力。
