cad化工(建筑)制图完整教案

cad化工(建筑)制图完整教案

CAD化工（建筑）制图完整教案第一章：CAD制图基础1.1 教学目标了解CAD制图的基本概念和操作界面学会设置CAD绘图环境掌握CAD基本绘图命令和编辑命令1.2 教学内容CAD制图基本概念CAD操作界面及设置基本绘图命令（如Line、Circle、Rectangle等）基本编辑命令（如Copy、Move、Scale等）1.3 教学方法讲解与示范相结合学生实际操作练习1.4 教学资源CAD软件教学PPT1.5 教学步骤1.5.1 讲解CAD制图基本概念1.5.2 演示CAD操作界面及设置1.5.3 讲解基本绘图命令1.5.4 讲解基本编辑命令1.5.5 学生实际操作练习第二章：二维绘图技巧2.1 教学目标学会使用CAD精确绘图工具掌握二维图形的基本绘制方法学会使用图层管理工具2.2 教学内容精确绘图工具（如Snap、Grid等）二维图形绘制方法（如Polyline、Spline等）图层管理（如创建、删除、修改图层等）2.3 教学方法讲解与示范相结合学生实际操作练习2.4 教学资源CAD软件教学PPT2.5 教学步骤2.5.1 讲解精确绘图工具2.5.2 演示二维图形绘制方法2.5.3 讲解图层管理工具2.5.4 学生实际操作练习第三章：三维绘图基础了解三维绘图的基本概念和操作界面学会设置三维绘图环境掌握三维基本绘图命令和编辑命令3.2 教学内容三维绘图基本概念三维绘图操作界面及设置基本三维绘图命令（如Cube、Sphere等）基本编辑命令（如Copy、Move、Scale等）3.3 教学方法讲解与示范相结合学生实际操作练习3.4 教学资源CAD软件教学PPT3.5 教学步骤3.5.1 讲解三维绘图基本概念3.5.2 演示三维绘图操作界面及设置3.5.3 讲解基本三维绘图命令3.5.4 讲解基本编辑命令3.5.5 学生实际操作练习第四章：三维建模技巧学会使用CAD三维建模工具掌握三维模型的基本创建方法学会使用材质和贴图4.2 教学内容三维建模工具（如Extrude、Revolution等）三维模型创建方法（如Box、Sphere等）材质和贴图的使用4.3 教学方法讲解与示范相结合学生实际操作练习4.4 教学资源CAD软件教学PPT4.5 教学步骤4.5.1 讲解三维建模工具4.5.2 演示三维模型创建方法4.5.3 讲解材质和贴图的使用4.5.4 学生实际操作练习第五章：CAD化工（建筑）制图实例5.1 教学目标学会使用CAD进行化工（建筑）制图掌握CAD制图的技巧和方法学会从实际工程中提取有用信息并进行制图5.2 教学内容CAD化工（建筑）制图实例分析CAD制图技巧和方法实际工程中的应用5.3 教学方法讲解与示范相结合学生实际操作练习5.4 教学资源CAD软件教学PPT5.5 教学步骤5.5.1 讲解CAD化工（建筑）制图实例5.5.2 演示CAD制图技巧和方法5第六章：CAD化工设备绘制6.1 教学目标学习化工设备的基本结构和绘制方法掌握CAD软件中化工设备图块的创建和使用学会使用CAD绘制化工设备轴测图6.2 教学内容化工设备的基本结构化工设备图块的创建和使用化工设备轴测图的绘制方法6.3 教学方法讲解与示范相结合学生实际操作练习6.4 教学资源CAD软件教学PPT6.5 教学步骤6.5.1 讲解化工设备的基本结构6.5.2 示范化工设备图块的创建和使用6.5.3 讲解化工设备轴测图的绘制方法6.5.4 学生实际操作练习第七章：CAD建筑平面图绘制7.1 教学目标学习建筑平面图的基本内容和绘制方法掌握CAD软件中建筑平面图的绘制技巧学会使用CAD绘制建筑平面图7.2 教学内容建筑平面图的基本内容建筑平面图的绘制方法CAD软件中建筑平面图的绘制技巧7.3 教学方法讲解与示范相结合学生实际操作练习7.4 教学资源CAD软件教学PPT7.5 教学步骤7.5.1 讲解建筑平面图的基本内容7.5.2 示范建筑平面图的绘制方法7.5.3 讲解CAD软件中建筑平面图的绘制技巧7.5.4 学生实际操作练习第八章：CAD建筑立面图绘制8.1 教学目标学习建筑立面图的基本内容和绘制方法掌握CAD软件中建筑立面图的绘制技巧学会使用CAD绘制建筑立面图8.2 教学内容建筑立面图的基本内容建筑立面图的绘制方法CAD软件中建筑立面图的绘制技巧8.3 教学方法讲解与示范相结合学生实际操作练习8.4 教学资源CAD软件教学PPT8.5 教学步骤8.5.1 讲解建筑立面图的基本内容8.5.2 示范建筑立面图的绘制方法8.5.3 讲解CAD软件中建筑立面图的绘制技巧8.5.4 学生实际操作练习第九章：CAD建筑剖面图绘制9.1 教学目标学习建筑剖面图的基本内容和绘制方法掌握CAD软件中建筑剖面图的绘制技巧学会使用CAD绘制建筑剖面图9.2 教学内容建筑剖面图的基本内容建筑剖面图的绘制方法CAD软件中建筑剖面图的绘制技巧9.3 教学方法讲解与示范相结合学生实际操作练习9.4 教学资源CAD软件教学PPT9.5 教学步骤9.5.1 讲解建筑剖面图的基本内容9.5.2 示范建筑剖面图的绘制方法9.5.3 讲解CAD软件中建筑剖面图的绘制技巧9.5.4 学生实际操作练习第十章：CAD化工（建筑）制图综合练习10.1 教学目标综合运用所学知识进行化工（建筑）制图提高CAD制图速度和准确性学会对CAD图纸进行审查和修改10.2 教学内容综合练习题目的选择和分析CAD制图速度和准确性的提高图纸审查和修改的方法10.3 教学方法讲解与示范相结合学生实际操作练习10.4 教学资源CAD软件教学PPT10.5 教学步骤10.5.1 讲解综合练习题目的选择和分析10.5.2 示范CAD制图速度和准确性的提高方法10.5.3 讲解图纸审查和修改的方法10.5.4 学生实际操作练习第十一章：CAD化工管道布局11.1 教学目标学习化工管道的布局原理和绘制方法掌握CAD软件中管道线路的规划与绘制学会使用CAD绘制化工管道布局图11.2 教学内容化工管道布局原理管道线路规划与绘制方法化工管道布局图的绘制技巧11.3 教学方法讲解与示范相结合学生实际操作练习11.4 教学资源CAD软件教学PPT11.5 教学步骤11.5.1 讲解化工管道布局原理11.5.2 示范管道线路规划与绘制方法11.5.3 讲解化工管道布局图的绘制技巧11.5.4 学生实际操作练习第十二章：CAD电气图绘制12.1 教学目标学习电气图的基本内容和绘制方法掌握CAD软件中电气图的绘制技巧学会使用CAD绘制电气原理图和电气安装图12.2 教学内容电气图的基本内容电气原理图和电气安装图的绘制方法CAD软件中电气图的绘制技巧12.3 教学方法讲解与示范相结合学生实际操作练习12.4 教学资源CAD软件教学PPT12.5 教学步骤12.5.1 讲解电气图的基本内容12.5.2 示范电气原理图和电气安装图的绘制方法12.5.3 讲解CAD软件中电气图的绘制技巧12.5.4 学生实际操作练习第十三章：CAD三维建模与渲染13.1 教学目标学习CAD三维建模的基本方法和技巧掌握CAD三维渲染的设置和效果呈现学会使用CAD进行三维建模和渲染13.2 教学内容三维建模的基本方法和技巧三维渲染的设置和效果呈现CAD软件中的三维建模和渲染操作13.3 教学方法讲解与示范相结合学生实际操作练习13.4 教学资源CAD软件教学PPT13.5 教学步骤13.5.1 讲解三维建模的基本方法和技巧13.5.2 示范三维渲染的设置和效果呈现13.5.3 讲解CAD软件中的三维建模和渲染操作13.5.4 学生实际操作练习第十四章：CAD化工（建筑）制图高级技巧14.1 教学目标学习CAD制图的高级技巧和应用掌握CAD软件中的高级绘图和编辑命令学会使用CAD进行复杂图形的绘制和设计14.2 教学内容CAD制图高级技巧和应用高级绘图和编辑命令的使用复杂图形的绘制和设计方法14.3 教学方法讲解与示范相结合学生实际操作练习14.4 教学资源CAD软件教学PPT14.5 教学步骤14.5.1 讲解CAD制图高级技巧和应用14.5.2 示范高级绘图和编辑命令的使用14.5.3 讲解复杂图形的绘制和设计方法14.5.4 学生实际操作练习第十五章：CAD化工（建筑）制图项目实践15.1 教学目标综合运用所学知识进行化工（建筑）制图项目实践提高CAD制图的实用性和准确性学会对CAD图纸进行审查、修改和完善15.2 教学内容项目实践题目的选择和分析CAD制图实用性和准确性的提高图纸审查、修改和完善的方法15.3 教学方法讲解与示范相结合学生实际操作练习15.4 教学资源CAD软件教学PPT15.5 教学步骤15.5.1 讲解项目实践题目的选择和分析15.5.2 示范CAD制图实用性和准确重点和难点解析本文主要介绍了CAD化工（建筑）制图的完整教案，包括制图基础、二维绘图技巧、三维绘图基础、三维建模技巧、实例分析、建筑平面图、建筑立面图、建筑剖面图的绘制，以及综合练习等内容。

AutoCAD化工制图

AutoCAD化工制图

菜单：修改/修剪
•利用边界进行修剪。Trim第一次选择对象是选剪切边界。
E:设置剪切边界属性,Extend方式的剪切边界可无限延长，与被剪 切对象不必相交。No Extend方式边界与被剪切对象必须相交。 可以同时选多条剪切边和多个被剪切对象，同一对象可作为剪切 边，也可同时作为被剪切边。
2.4 基本命令编辑
2.4 基本命令编辑
2.4.2 删除对象（ERASE）
“删除”命令用于将选中的对象删除，如图所示。 启用“删除”命令有三种方法： ★选择→【修改】→【删除】菜单命令 ★直接单击标准工具栏上的“删除”按钮 ★输入命令：ERASE 启用“删除”命令后，根据命令行提示，选择对 象，然后按【Enter】键，选中的图形就被删除。
2.4.1选取编辑对象
常用的对象选取方法如下： （1）直接选取 用鼠标将光标移到要选取的对象上，然后单击鼠标左键选取对象。 此种方式为默认方式，可以选取一个或多个对象。 （2）选取全部对象 在命令行键入“Allplay",该方式可以选择被冻结层以外的全部对象。 （3）窗口方式 用于在指定的范围内选取对象，在“选取对象”提示下，指定第一个 角点之后，从左向右拖动形成一个矩形窗口，完全被矩形窗口围住 的目标被选中。 （4）窗口交叉方式 该方式不仅选取包含在矩形窗口中的对象，也会选取与窗口边界相 交的所有对象，。交叉选择是从右向左拖动一矩形窗口。 一般先命令，后选择。也可先选择后命令。
2.4 基本命令编辑
2.4.3ห้องสมุดไป่ตู้复制对象（COPY）
•对一些相同的实体，用户一次又一次地重复 调用：命令：Copy 绘制实在麻烦，AutoCAD提供Copy命令让用 菜单：修改/复制 户十分轻松地将实体复制到新的位置。 图标： ☆ 单个复制 ☆ 多个复制 （仅在图形文件的内部复制） 比较 命令：Copyclip •将用户所选择的图形复制到Windows剪贴板上， 菜单：编辑/复制 ①以方便实现应用程序间图形数据的传递 图标： ②特别是可实现多个AutoCAD图形文件间复制 完成该命令后，绘图区内图形没有变化。

化工制图CAD课件第10章编辑和渲染三维对象

化工制图CAD课件第10章编辑和渲染三维对象

在“光源”对话框中的“环境光”选项组中，使用“强度” 文本框可以设置光的强度；使用“颜色”选项组中的“红”、“绿”、“蓝”文本框，可以设置颜色值。此外，也可以单击“选择自定义颜色”或“从索引选择”按钮，在打开的“选择颜色”对话框中选择所需颜色。
在渲染对象时，如果要应用灯光效果，则需要首先创建灯光。可以通过“光源”对话框，创建点光源、平行光源和聚光灯。
10.2.6 着色对象
在AutoCAD中，可以使用“视图”|“着色”子菜单中的命令，或“着色”工具栏来着色对象。
10.2.7 使用“渲染”对话框渲染对象 选择“视图”|“渲染”|“渲染”命令，打开“渲染”对话框，可以从中对场景或指定对象进行渲染。
2.8 设置场景、贴图、背景、雾化与配景
单击此处添加副标题
在AutoCAD中，可以对三维实体进行并集、差集、交集和干涉4种布尔运算来创建复杂实体。 并集运算 差集运算 交集运算 干涉运算
选择“修改”|“实体编辑”|“并集”命令(UNION)，或在“实体编辑”工具栏中单击“并集”按钮，可以实现并集运算。
选择“修改”|“实体编辑”|“差集”命令(SUBTRACT)，或在“实体编辑”工具栏中单击“差集”按钮，可以实现差集运算。

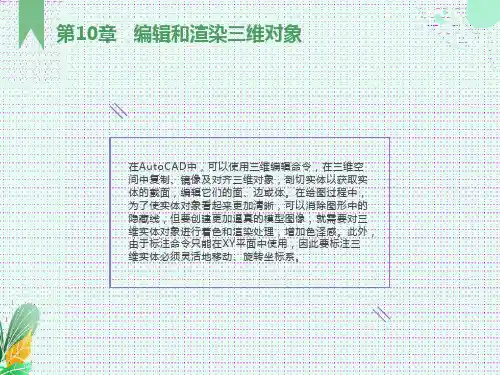

第10章 编辑和渲染三维对象
在AutoCAD中，可以使用三维编辑命令，在三维空间中复制、镜像及对齐三维对象，剖切实体以获取实体的截面，编辑它们的面、边或体。在绘图过程中，为了使实体对象看起来更加清晰，可以消除图形中的隐藏线，但要创建更加逼真的模型图像，就需要对三维实体对象进行着色和渲染处理，增加色泽感。此外，由于标注命令只能在XY平面中使用，因此要标注三维实体必须灵活地移动、旋转坐标系。
要创建点光源，可在“新建”按钮后面的下拉列表框中选择“点光源”选项，然后单击“新建”按钮，打开“新建点光源”对话框。

化工制图AutoCAD实战教程与开发第2章 化工制图基本知识

化工制图AutoCAD实战教程与开发第2章 化工制图基本知识
整理课件
化工设备图
化工设备图样内容
化工设备泛指化工企业中使物料进行各种反应和各种单元操作的 设备和机器，化工设备的施工图样一般包括以下几种:
⑴装配图 ⑵设备装配图 ⑶部件装配图 ⑷零件图
整理课件
化工设备图基本内容
⑴一组视图 ⑵各种尺寸 ⑶管口表 ⑷技术特性及要求 ⑸标题栏及明细表 ⑹其他
化工设备图
⑶有较多的开孔和接管。每一个化工设备最少需要两个接管，而一般情况 下均多余两个接管，大量的接管一般安装在封头上或筒体上，绘制时主要注意 接管的安装位置，接管上的法兰可采用简化画法，接管的管壁等小尺寸部件可 采用夸张画法或采用局部放大。
⑷大量采用焊接结构。如接管和筒体、有些封头和筒体，需要注意绘出各 种焊接情况，必要时需局部放大。
整理课件
视图的选择
大多数化工设备具有回转体性质，我们在选择主视图的时候常常会将回 转体主轴所在的平面作为主视图的投影平面，如常见的换热器、反应釜等。 一般情况下，按设备的工作位置，将最能表达各种零部件装配关系、设备工 作原理及主要零部件关键结构形状的视图作为主视图。主视图常采用整体全 剖局部部分剖（如引出的接管、人孔等）并通过多次旋转的画法，将各种管 口（可作旋转）、人孔、手孔、支座等零部件的轴向位置、装配关系及连接 方法表达出来。
3~5
b/3 b/3 b/3
相邻辅助零件的轮廓线，极限位置的轮廓线，假想 投影轮廓线，中断线等
不可见轮廓线及过渡线
断裂处的边界线
整理课件
剖面形式
为了区分不同的材料，国家制定了不同材料的剖面表示形式，下面 是8种常见材料的剖面形式。
图2-9 剖面形式 整理课件
主目录
化工制图中的一些标准规范和绘制方法
整理课件

化工制图AutoCAD实战教程与开发随书电子课件

化工制图AutoCAD实战教程与开发随书电子课件
化工制图AutoCAD实战教程与开发 随书电子课件
化工AutoCAD二次软件开发的思路及步骤
化工AutoCAD二次软件的开发和其它软件的开发一样，均需遵循一定的 规律。一般来说，一个完善的AutoCAD二次软件开发过程可以分成4个阶段的 内容，它们分别是系统规划、系统开发、系统运行与维护、系统更新。而系统 规划又可以分成3个方面的内容，它们分别是战略规划、需求分析、资源分配。 在这个阶段，我们主要任务是确定所需要开发软件的目的、使用对象、使用者 的要求、开发者目前的能力及拥有的资源。软件开发的第二阶段是系统开发， 它包括系统分析、系统设计、系统实施。这时的主要任务根据第一阶段已经做 的工作基础上，提出所开发软件的逻辑方案、确定系统开发中每一步的内容和 任务，在此基础上，再进行系统总体结构设计，提出系统总体布局的方案。至 此，软件开发工作还停留在逻辑开发状态，尚未进入具体的编码工作。
Visual LISP克服了AutoLISP一直以来开发中所存在的诸多不便和某些局限
性。从语言方面看，Visual LISP对AutoLISP语言进行了扩展，可以通过
Microsoft Activ反应器函
数，还扩展了AutoLISP响应事件的能力。 VisualLISP已经被完整地集成到
本章目录
AutoCAD 二次开发在化工制图中的应用
化工制图AutoCAD实战教程与开发 随书电子课件
• 二次开发的目的及必要性 • 几种主要的二次开发语言简介 • 化工AutoCAD二次软件开发的思路及步骤
化工制图AutoCAD实战教程与开发 随书电子课件
二次开发的目的及必要性
AutoCAD软件作为CAD工业的旗帜产品，以其强大的功能得到广大用户的 青睐。它具有精确的坐标系，能够完成各种图形的精确绘制、任意缩放和修改， 支持数字化仪的精确输入。尽管如此，由于AutoCAD是作为一个通用的绘图软 件而设计开发的，但各行各业都有自己的行业和专业标准，许多单位也有自己 的技术规格和企业标准，化工行业也不例外，有着大量的各种图纸设计标准， 因而，AutoCAD不可能完全满足每一用户的具体应用要求。但是，AutoCAD具 有开放的体系结构，它允许用户和开发者在几乎所有方面对其进行扩充和修改， 同时可以利用多种开发语言，开发可以自动完成某一绘制任务的软件，可大大 提高绘制速度，改善工作效率。以上工作可称之为AutoCAD的二次开发技术。 也就说AutoCAD二次开发技术主要包括两个方面：一方面是对它的功能进行扩 充和修改，如修改或增加菜单、进行各种定制工作；另一方面是利用开发工具 编写能够完成特殊任务的自动绘制软件，如下面将介绍的通过人机交互界面输 入必要的数据后，系统自动完成法兰的绘制，就属于这一类型，在化工绘图中， 我们需要的也是有关这一方面的开发软件，它能最大限度地满足用户的特殊需 要，通过调用各种已经开发好的专用零件图绘制软件，加快绘制速度，提高工 作效率。尤其重要的是，可以将大量的计算工作交给计算机去完成。这样，不 仅提高了绘图速度，同时也提高了绘制精度，避免了人为的计算错误。

使用AutoCAD绘制化工工艺图纸开放实验讲义

使用AutoCAD绘制化工工艺图纸开放实验讲义

使用AutoCAD绘制化工工艺图纸开放实验讲义使用AutoCAD绘制化工工艺图纸实验讲义郭宁化学工程学院化学工程与工艺教研室2009.12目录第1章A u t o C A D软件概述 (1)1.1A u t o C A D2004主要功能 (1)1.2A u t o C A D2004的运行环境 (2)1.3A u t o C A D2004的安装及工作界面 (3)1.4A u t o C A D命令的输入方法 (4)1.5A u t o C A D坐标点的输入方法 (8)1.6简单的二维图形绘制方法 (9)1.7基本编辑命令 (25)第二章化工制图基本知识 (59)2.1化工制图的基本内容 (59)2.2常规机械制图的一些标准和规范 (64)2.3化工制图中的一些标准规范和绘制方法 (67)2.4化工制图前的准备工作 (72)第三章常用化工工艺图的绘制 (73)参考文献 (78)1第1章 A u t o C A D 软件概述AutoCAD 是由美国Autodesk 公司开发的专门用于计算机绘图设计工作的通用CAD （Computer Aided Design ，计算机辅助设计）软件包，是当今各种设计领域广泛使用的现代化绘图工具。

该软件自1982年首次推出R1.0版本以来，由于其简单易学、精确无误等优点而一直深受工程设计人员的青睐。

此后Autodesk 公司不断推出AutoCAD 的新版本。

从 AutoCAD R1.0到 AutoCAD R14.0，从AutoCAD 2000、AutoCAD 2002，一直发展到今天的 AutoCAD 2010。

在其功能不断完善和增加的同时，软件体积也随之迅速增加，由最初的几兆、几十兆发展到今天的几百兆，对电脑的要求也越来越高。

该软件发展到AutoCAD R14.0和AutoCAD 2000后已经比较完善，已完全可以胜任一般化工图样的绘制工作，本讲义以AutoCAD 2004为主讲述AutoCAD 的使用和化工图纸的绘制方法。

化工制图CAD软件精选讲解

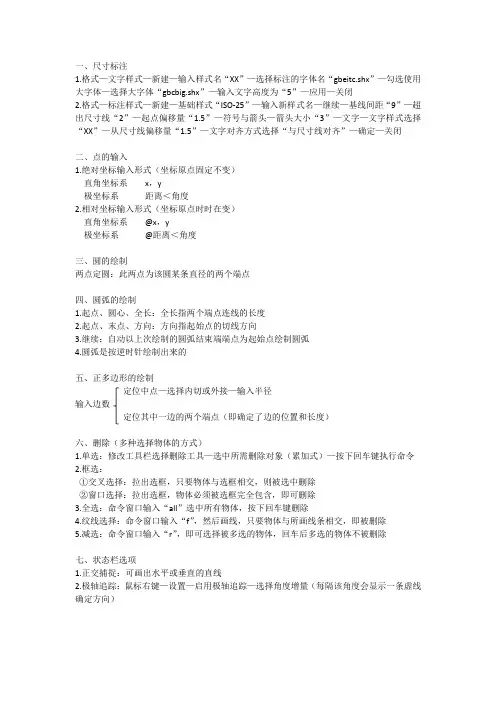

针为负。 它包含绝对极坐标和相对极坐标输入。其 格式分别为：距离＜角度；@距离＜角度。
二、目标捕捉
二种方式：
１、弹出菜单式: 按住Ｓhift键，然后单击鼠标右键，将弹出 自动捕捉菜单； ２、草图设置
三、目标选择(技巧)
在进行图形编辑和其它命令操作时，必须首先选择 图形对象，出现“Ｓelect Objects“，同时，鼠 标光标将变为小方框。目标选择的方法有多种，主 要介绍下面的方法：
单点选择: 用鼠标左键直接点取要选择的目标；
窗口式选择 由左向右拉一矩形框，凡被框住的均被选中； 由右向左拉一矩形框，凡与此框相交的均被选中
。
四、退出ＡutoCAD 绘图环境
常用的方法：
Ｃommand：Ｑuit File→Exit
绘图练习: 车标（宝马,奥迪,奔驰等）
二、打开一张旧图和建立新图
常用方法： 通过常用工具栏上打开按钮； 下拉菜单：Ｆile→Ｏpen→出现“选择 文件”对话框。 直接找到图形文件，然后双击打开 (建立新图同理)
三、保存图形文件
１、Ｓave 命令：快速存盘，选择后出现对话 框，输入文件名； ２、Ｓave As命令：另存为，将当前的文件 另取名保存；
操作：Ｆile →Ｓave（或Ｓave As）。
注意文件名的扩展名：.dwg
四、ＡutoCAD2006命令输入方法
可以用光标、鼠标、键盘等方式输入。
注意：
１、一般用鼠标左键单击要执行的某命令，也 可以在命令行直接输入某命令的缩写；
２、中途退出命令可直接按[ESC]键； 3、执行完某个命令后，若直接回车、空格或 按鼠标右键，可重复执行该命令。 4、鼠标的使用
对象特性工具栏
常用的方法：
command：Ｎew

化工制图CAD第05章精确绘制图形课件

在绘图过程中要精确定位某个对象时，必须以某个坐标系作为参照，以便 精确拾取点的位置。通过AutoCAD 的坐标系可以提供精确绘制图形的方法，可 以按照非常高的精度标准，准确地设计并绘制图形。认识世界坐标系与用户坐标系◆ 坐标的表示方法◆ 控制坐标的显示◆ 创建坐标系◆ 使用正交用户坐标系◆ 设置当前视口中的UCS◆ 命名用户坐标系设置UCS 的其他选项
中文版AutoCAD 2006实用教程
命名 ucs 当前 UCS: 世界名称 深度俯视 0.0000仰视 0.0000主视 0.0000后 视 0.0000左视 0.0000右视 0.0000相对于：世界确定
中文版AutoCAD 2006实用教程
模 型布 局
3- 16A.DTG
AuotCAD 提供的正交模式也可以用来精确定位点，它将定点设备的输入限 制为水平或垂直。使用ORTHO 命令，就可以打开正交模式，用于控制是否以 正交方式绘图。在正交模式下，可以方便地绘出与当前X 轴或Y轴平行的线段。 在AutoCAD 程序窗口的状态栏中单击“正交”按钮，或按F8 键，可以打开或关闭 正交方式。
在AutoCAD 2006中，可以通过选择“视图”“显示""UCS图标”子菜单中的 命令，控制坐标系图标的可见性及显示方式。
预 览ZX布局选项卡图标颉色L): 蓝色
UCs UCS 图标样式 C 二维(2 三 维 ③UCs 图标大小
UCs 图标颜色模型空间图标颜色(): 黑色
圆锥体C) 线宽():
1.0000
?
在AutoCAD 的命令行中输入GRID 和SNAP 命令也可以打开或关闭捕捉和 栅格模式，设置捕捉和栅格间距等。使 用GRID 命令使 用SNAP 命令
中文版AutoCAD 2006实用教程

化工制图CAD教程-工艺流程图


设备示意图
节目录 主菜单
7.4 带控制点的工艺流程图
7.4.1 设备的画法与标注
在施工流程图中，设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设 备一般应全部画出。
施工流程图中每个工艺设备都应编写设备位号并注写设备 名称。与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统 时，可以只画出一个系统的流程，其他系统用双点画线的 方框表示，在框内注明系统名称及其编号。
外的所有图例、符号、代号作出的说明。
节目录 主菜单
7.4 带控制点的工艺流程图
7.4.6 施工流程图的阅读 一、看标题栏和图例中的说明
节目录 主菜单
7.4 带控制点的工艺流程图
二、掌握系统中设备的数量、名称及位号
节目录 主菜单
7.4 带控制点的工艺流程图
三、了解主要物料的工艺施工流程线
节目录 主菜单
V 04 08 A 真空受槽
(b)管道交叉
板式塔
喷洒塔
设用备粗序实号线来绘制主 相要同物设备料的的序工号艺流程
线，用箭头标明物
料的流向，并在流 浮头式列
管换热器
套管式换热器
釜式换热器
设程备名线称的起始和终了 位置注明物料的名
称、来源或去向。
节目录 主菜单
7.3 物料流程图
物料流程图是在方案流程图的基础上，用图形与表格相结合 的形式，反映设计中物料衡算和热量衡算结果的图样。
7.4 带控制点的工艺流程图
四、了解其它物料的工艺施工流程线
节目录 主菜单
本章结束
节目录 主菜单
Байду номын сангаас

化工制图AutoCAD实战教程与开发随书电子课件第3章

图3-16 碟形封头填充图
碟形封头的绘制
标注尺寸
图3-17 碟形封头最后图
锥形封头的绘制
本节目录
锥形封头常用于立式容器的底部以便于物料的卸除，它一般直接于容器筒体焊接。封头可分为两种结构，不带折边的锥形封头（见图3-27）和带折的锥形封头（见图3-28）。不带折边的锥形封头与筒体连接处存在较大的边界应力，有时需要将连接处的筒体和封头加厚，具体情况请参考书后参考文献。
椭圆形封头的绘制
图3-6 椭圆封头中心线
在中心线图层中绘制两条垂直的中心线
图3-7 椭圆封头内侧轮廓线
椭圆形封头的绘制
绘制内侧半椭圆及直边
椭圆形封头的绘制
绘制外侧轮廓线及水平连线
图3-8 椭圆封头轮廓线
椭圆形封头的绘制
填充及标上尺寸
图3-9 标准椭圆封头
碟形封头的绘制
01
02
锥形封头的绘制
图3-30 锥形封头绘制过程图二
图3-31 锥形封头绘制过程图三
绘制左边内侧轮廓线 在绘制前，先作一点说明，根据几何关系，折边部分的小圆轮廓线和锥体部分的轮廓线是相切的，且折边部分圆弧的度数等于半锥角，在本例中为30°，其圆心在水平中心线上，且过水平中心线的左端点（对左边的圆弧段而言）
本节目录
筒体上接管的绘制
本节目录 筒体上接管的绘制方法一般有以下四种情况：一是筒体全剖接管部分剖，二是接管伸进筒体，三是筒体全剖接管全剖，四是筒体不剖接管部分剖。分别参见图3-52~图3-55。筒体上接管绘制的关键还是在接管的空间位置及接管离筒体外壁的距离。只要接管的空间位置及离筒体外壁的距离准确地表达出来了，至于采用何种简略画法并不重要。除非有时候对接管在筒体上的焊接或法兰在接管上的焊接有特殊要求时，才必须采用相应的画法。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

指定起点或 [弧长(A)/对象(O)] <对象>: a 指定最小弧长 <0.5>: 30 指定最大弧长 <30>: 30 指定起点或 [对象(O)] <对象>: 沿云线路径引导十字光标... 修订云线完成。
⑷内存 一般应在128M以上。
⑸硬盘 至少有300M的空闲安装空间。
⑹显示器 1024×768VGA，真彩。
本本节节目目录录
AutoCAD 2004的安装及工作界面
AutoCAD 2004的安装过程和以前版本的安装过程大致相同，只要按照 系统提示，一步一步进行操作，就能完成安装任务。需要注意的是，如果 计算机的浏览器版本低于IE 6.0，系统将拒绝安装。为此，对于原浏览器 低于IE 6.0的计算机，必须先安装IE 6.0或以上版本的浏览器。
图1-14 绘制圆弧实例
AutoCAD 2004主要功能介绍
圆
AutoCAD提供6种绘制圆的方法，默认的方法为圆心、半径法， 具体的6种方法如图1-15所示，读者可以根据需要而定。可点击功能 “7”；或菜单中的绘图（Draw）→圆（Circle）， 或在命令行中 输入CIRCLE进入绘圆命令，一个绘制半径为100的圆的命令如下，结 果见图1-16。
AutoCAD 2004主要功能介绍
矩形
点击功能5，或菜单中的绘图 →矩形，或在命令行中输入 RECTANG。下面是一个绘制长为 200、高为100的矩形的具体命令 过程，结果见图 1-12。
命令: _rectang 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 100,100 指定另一个角点: 300,200
原点
@l<- β
图1-5 相对极坐标
AutoCAD 2004主要功能介绍
下面是绘制两个三角形的命令过程及其示意图（三角形的两条边长分别 为10和20，两者夹角第一个为90º，第二个为60º）。
绘制第一个三角形命令 命令: _line 指定第一点: 指定下一点或 [放弃(U)]: @20,0 指定下一点或 [放弃(U)]: @0,30 指定下一点或 [闭合(C)/放弃(U)]: c 绘制第二个三角形命令 命令: _line 指定第一点: 指定下一点或 [放弃(U)]: @20,0 指定下一点或 [放弃(U)]: @30<120
图1-7 构造线绘制
AutoCAD 2004主要功能介绍
复合线
复合线又称多线，在绘制之前，要先设置多线样式，可从菜单 →格式 →多线样式，也可从命令行输入“MLSTYLE”打开多线样式对话框（见图18），根据提示可设置多线样式。设置完成之后，就可以进行多线绘制，这 对于建筑图中画墙线很有用处。
绘制复合线，在 AutoCAD 2004之前的版本中，是用绘图工具中的第三 种功能键，而在AutoCAD 2004的版本中，在显示绘图工具中已见不到该工 具，可从菜单→绘图→多线进入，也可在命令行中输入MLINE，具体绘制三 角板的复合线命令过程如下，结果见图1-9。
如果知道的是多边形的内接或外 切圆的信息，则其绘制过程如下。
命令: _polygon 输入边的数目 <6>: 6 指定正多边形的中心点或 [边(E)]: 600,400 输入选项 [内接于圆(I)/外切于圆(C)] <I>: i 指定圆的半径: 100（见图1-11）
图1-11 绘制正多边形的两种形式
安装完成后，系统会在桌面上生成一个 AutoCAD 2004的图标（见图1-1）。只要用鼠标双 击这个图标，系统就会进入AutoCAD 2004的工作 界面（见图1-2）。AutoCAD 2004对工作界面进行 了优化，将两个常用的工具栏放在屏幕左右两 边，大小和原来的AutoCAD 2002相比有所缩小， 从而为用户提供了最大的绘图空间及简便的工具 使用方法。同时又增加了工具选项板，对于一些 常用的办公图形提供了模板，为此类图形的绘制 提供了一个快捷的方法。
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <3.0000>: 8
指定端点宽度 <8.0000>: 0
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 120,200
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:回车
AutoCAD 2004的功能又有了进一步的扩充。它具有强大的绘图功能，不 但能够用来绘制一般的二维工程图，而且能够进行三维实体造型，生成具有 三维真实感的图形。另外AutoCAD 2004还可以进行二次开发，从而形成更为 广阔的应用领域。用AutoCAD绘图，可以采用人机对话方式，也可以采用编 程方式。AutoCAD适用面广，易学易用，是一般设计人员喜欢的CAD软件之 一，在国内外应用十分广泛。
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a
指定圆弧的端点或[角度(A)/圆心(CE)/ 闭合(CL)/方向( D)/半宽(H)/直线(L)/半径( R)/ 第二点(S)/放弃(U)/宽度(W)]:
指定圆弧的端点或[角度(A)/圆心(CE)/ 闭合(CL)/方向( D)/半宽(H)/直线(L)/半径( R)/ 第二点(S)/放弃(U)/宽度(W)]: l
图1-1 AutoCAD 2004 图标
控制菜单盒 图层设置
AutoCAD 2004的安装及工作界面
标准工具栏
菜单栏
当前图层状态
绘 图 工 具 栏
工具选项板
拾取光标
坐标图标
命令窗口
水平滚动条
Modify工 具栏
垂直滚动条
当前光标位置
状态栏
图1-2 AutoCAD 2004 绘图视窗
本本节节目目录录
AutoCAD 2004主要功能介绍
直线
点击功能1，或输入命令“line”，系统提示输入一系列点，可以利用鼠 标捕捉或利用键盘输入点的绝对坐标或相对坐标。输入相对坐标时，分为相 对直角坐标和相对极坐标，分别如图1-4和图1-5所示。
@-x,0
@0,y
原点
@x,0
@0,-y
图1-4 相对直角坐标
@l<β
AutoCAD 2004主要功能介绍
正多边形
点击功能“4”；或通过菜单中绘图 →正多边形进入；或在命令行中 输入POLOGON，一个绘制边长为100正六边形的具体执行命令过程如下。
命令: _polygon 输入边的数目 <6>: 6 指定正多边形的中心点或[边(E)]: e 指定边的第一个端点: 300,300 指定边的第二个端点: 400,300（见图1-11）
第1章 AutoCAD 软件概述
▪ AutoCAD发展历史 ▪ AutoCAD 2004主要功能 ▪ 化工制图与AutoCAD
本本章章目目录录
AutoCAD 发展历史
AutoCAD 发展历史
AutoCAD是由美国Autodesk公司开发的专门用于计算机绘图设计工作的 通用CAD（Computer Aided Design，计算机辅助设计）软件包，是当今各种 设计领域广泛使用的现代化绘图工具。该软件自1982年首次推出R1.0版本以 来，由于其简单易学、精确无误等优点而一直深受工程设计人员的青睐。此 后Autodesk公司不断推出AutoCAD的新版本。从 AutoCAD R1.0到 AutoCAD R14.0，从AutoCAD 2000、AutoCAD 2002，一直发展到今天的 AutoCAD 2004。 在其功能不断完善和增加的同时，软件体积也随之迅速增加，由最初的几兆、 几十兆发展到今天的几百兆，对电脑的要求也越来越高。该软件发展到 AutoCAD R14.0和AutoCAD 2000后已经比较完善，已完全可以胜任一般化工 图样的绘制工作。
本本章章目目录录
AutoCAD 2004主要功能
本本节节目目录录
AutoCAD 2004的运行环境
⑴操作系统 Windows 2000/XP/NT4.0 SP6或更高版本，也可在Windows 98操作系统中
正常运行。
⑵浏览器 IE 6.0或更高版本。
⑶处理器 一般应在1GHz以上，但也可在赛扬800等CPU上运行。
如下，绘制结果见图1-10。
命令: _pline
指定起点: 100,100
图1-10 绘制多义线
当前线宽为 4.0000
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <4.0000>: 3
指定端点宽度 <3.0000>: 3
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 200,100
命令: _xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:（鼠标点击） 图1-7 构造线绘制示意图指定通过点:（需要位置点击） 指定通过点: @30<120 指定通过点: @60<90
如果在命令提示行中输入相应的选 择，则将分别绘制一系列平行的水平线、 垂直线、以一定角度倾斜的直线，以及所 选定角度的平分线和以选定目标线为基准 的平行偏移线。具体绘制过程比较简单， 请读者自行练习。
若想绘制出来的矩形具有倒角、 圆角等其他特性，可在命令提示行 中进行选择。
图1-12 绘制矩形图例
AutoCAD 2004主要功能介绍
圆弧
AutoCAD系统提供11种绘制圆弧的方法，默 认的方法为 (起点、第二点、端点)，具体如图 1-13所示。可点击功能“7”或菜单中：绘图 （Draw）→圆弧 (Arc) 或在命令行中输入 ARC，一个利用默认方法绘制圆弧的命令过程如 下，结果见图1-14。
