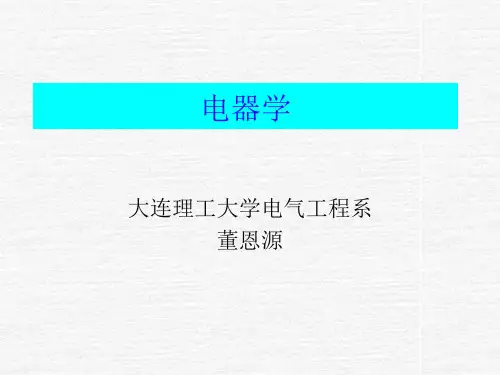

电器学3电磁机构学员用
- 格式:pptx
- 大小:1.38 MB
- 文档页数:77

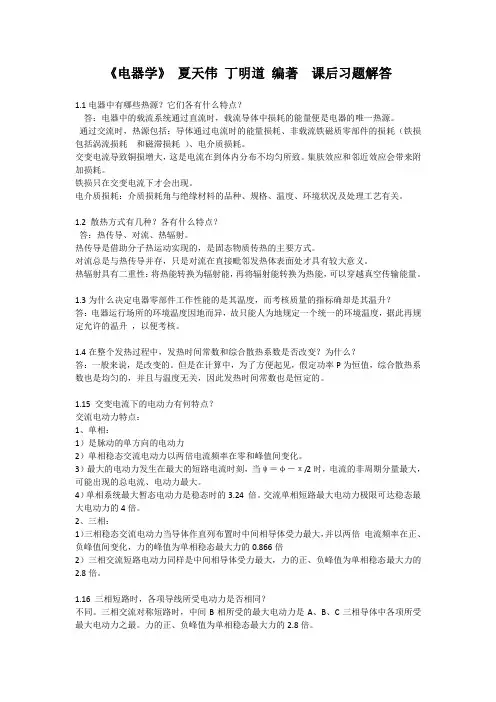

《电器学》夏天伟丁明道编著课后习题解答1.1电器中有哪些热源?它们各有什么特点?答:电器中的载流系统通过直流时,载流导体中损耗的能量便是电器的唯一热源。
通过交流时,热源包括:导体通过电流时的能量损耗、非载流铁磁质零部件的损耗(铁损包括涡流损耗和磁滞损耗)、电介质损耗。
交变电流导致铜损增大,这是电流在到体内分布不均匀所致。
集肤效应和邻近效应会带来附加损耗。
铁损只在交变电流下才会出现。
电介质损耗:介质损耗角与绝缘材料的品种、规格、温度、环境状况及处理工艺有关。
1.2 散热方式有几种?各有什么特点?答:热传导、对流、热辐射。
热传导是借助分子热运动实现的,是固态物质传热的主要方式。
对流总是与热传导并存,只是对流在直接毗邻发热体表面处才具有较大意义。
热辐射具有二重性:将热能转换为辐射能,再将辐射能转换为热能,可以穿越真空传输能量。
1.3为什么决定电器零部件工作性能的是其温度,而考核质量的指标确却是其温升?答:电器运行场所的环境温度因地而异,故只能人为地规定一个统一的环境温度,据此再规定允许的温升,以便考核。
1.4在整个发热过程中,发热时间常数和综合散热系数是否改变?为什么?答:一般来说,是改变的。
但是在计算中,为了方便起见,假定功率P为恒值,综合散热系数也是均匀的,并且与温度无关,因此发热时间常数也是恒定的。
1.15 交变电流下的电动力有何特点?交流电动力特点:1、单相:1)是脉动的单方向的电动力2)单相稳态交流电动力以两倍电流频率在零和峰值间变化。
3)最大的电动力发生在最大的短路电流时刻,当ψ=φ-π/2时,电流的非周期分量最大,可能出现的总电流、电动力最大。
4)单相系统最大暂态电动力是稳态时的3.24 倍。
交流单相短路最大电动力极限可达稳态最大电动力的4倍。
2、三相:1)三相稳态交流电动力当导体作直列布置时中间相导体受力最大,并以两倍电流频率在正、负峰值间变化,力的峰值为单相稳态最大力的0.866倍2)三相交流短路电动力同样是中间相导体受力最大,力的正、负峰值为单相稳态最大力的2.8倍。

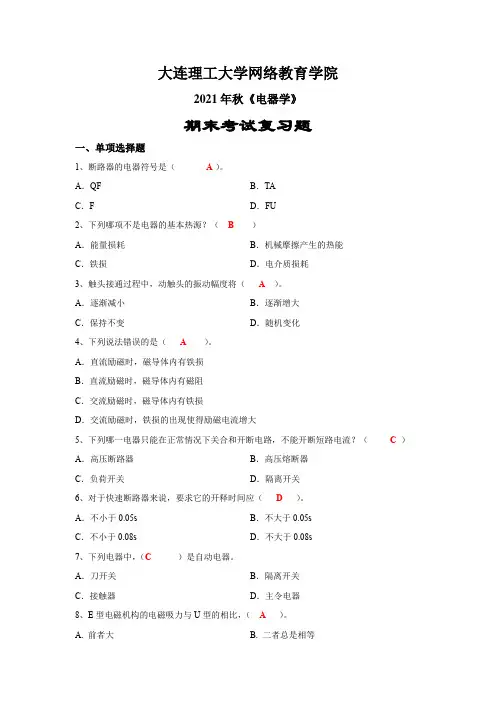

大连理工大学网络教育学院2021年秋《电器学》期末考试复习题一、单项选择题1、断路器的电器符号是(A)。
A.QF B.TAC.F D.FU2、下列哪项不是电器的基本热源?(B)A.能量损耗B.机械摩擦产生的热能C.铁损D.电介质损耗3、触头接通过程中,动触头的振动幅度将(A)。
A.逐渐减小B.逐渐增大C.保持不变D.随机变化4、下列说法错误的是(A)。
A.直流励磁时,磁导体内有铁损B.直流励磁时,磁导体内有磁阻C.交流励磁时,磁导体内有铁损D.交流励磁时,铁损的出现使得励磁电流增大5、下列哪一电器只能在正常情况下关合和开断电路,不能开断短路电流?(C)A.高压断路器B.高压熔断器C.负荷开关D.隔离开关6、对于快速断路器来说,要求它的开释时间应(D)。
A.不小于0.05s B.不大于0.05sC.不小于0.08s D.不大于0.08s7、下列电器中,(C)是自动电器。
A.刀开关B.隔离开关C.接触器D.主令电器8、E型电磁机构的电磁吸力与U型的相比,(A)。
A. 前者大B. 二者总是相等C. 后者大D. 二者大小关系不定9、分断直流电路时,触头的灭弧能力越强,那么其过电压将会如何变化?(A)A.过电压越高B.过电压不变C.过电压越低D.过电压变化不定10、下列哪项是供交流电动机过载及断相保护用的继电器?(D)A.电压继电器B.电流继电器C.时间继电器D.热继电器11、六氟化硫气体在常温下的稳定性与氮气的稳定性相比,关系如何?(A)A.前者稳定性超过后者B.二者相当C.前者稳定性不如后者D.以上说法都不正确12、下列哪项参数不可以用来反映互感器的测量准确度?(A)A. 绝对误差B. 幅值误差C. 相位误差D. 相对误差答案:1~6 ABAACD7~12 CAADAA二、多项选择题1、下列哪些属于低压电器?(ACD)A.接触器B.互感器C.熔断器D.刀开关2、电动力会造成哪些危害?(ACD)A.短路时,可能使载流件和相连器件发生形变或损坏B.增强灭弧效果C.使触头过热甚至熔焊D.使电器无法正常运行3、继电器的触头普遍采用哪些接触形式?(AB)A.点-点B.点-面C.线D.面4、磁场内各点的磁感应强度矢量B具有(AC)。
电气运行培训第三课时介绍本文档是电气运行培训的第三课时,旨在帮助学员深入了解电气运行中的相关知识和技能。
本课时将讨论以下主题:1.电气设备的运行原理和注意事项2.电气设备的维护和保养方法3.电气事故的预防和应急处理措施请学员阅读本文档并做好相关的笔记。
1. 电气设备的运行原理和注意事项1.1 电气设备的基本原理电气设备是以电能为动力的设备,它们通过电流的流动和电压的作用来实现特定的功能。
常见的电气设备包括电动机、发电机、变压器等。
•电动机:将电能转换为机械能的装置。
根据不同的原理和结构,电动机可以分为直流电动机和交流电动机。
•发电机:将机械能转换为电能的装置。
发电机通常运行在恒定的转速下,通过磁场的旋转产生电压。
•变压器:用于改变交流电的电压的装置。
变压器通过电磁感应的原理,在绕组间传递能量,并改变电压大小。
1.2 电气设备的运行注意事项在运行电气设备时,务必遵守以下注意事项:•确保设备的正确安装和接线,避免因线路松动或接触不良引发安全隐患。
•定期检查设备的绝缘状况,如果发现绝缘破损或老化,需及时更换。
•使用合适的保险丝或断路器,以避免电流过载引起的设备损坏或火灾。
•避免使用劣质的电气设备和部件,确保选用符合标准的产品。
•定期进行设备的维护和保养,及时清洁和润滑设备,确保其正常运行。
2. 电气设备的维护和保养方法2.1 设备保养计划为了确保电气设备的长期运行和正常工作,建议制定设备保养计划,包括以下内容:•定期检查设备的机械部分,包括轴承、齿轮、传动部件等,确保其正常工作。
•清理设备的内部和外部,包括终端、排水孔、散热器等,确保设备散热和通风良好。
•检查设备的电气部分,包括接线、绝缘、接地等,确保设备电气安全。
•定期更换设备的易损件,如密封圈、滤芯、电池等,以确保设备的可靠性。
•记录设备的保养情况和故障信息,并及时采取措施进行修复。
2.2 设备故障排除当电气设备出现故障时,我们需要采取相应的排除措施来尽快恢复设备的正常运行。
低压电器的电磁机构及执行机构
电磁机构:将电磁能转换成机械能并能带动触电的断开及闭合,完成通断电路的控制作用。
吸引线圈的作用是将电能转换成磁能,产生磁通。
直流线圈:铁芯不发热,线圈发热。
线圈与铁心接触散热。
交流线圈:线圈发热,铁心发热。
在铁芯和线圈之间留有间隙散热。
铁芯用硅钢片叠成。
串联线圈:流过的电流过大,线圈的导线粗,匝数少,线圈阻抗较少
并联线圈:为了减少分流作用,需要较大的阻抗,线圈的导线细且匝数多。
触点作用:接通或分断电路,要求触点有良好的接触性和导电性能,电流容量较小,常采用银质材料。
触点的结构有:桥式:1、点接触式(适用于电流不大且触电压力小) 点
2、面接触式(适用于大电流)面
指形:在接通和分段产生滚动摩擦,用紫铜材质(适用于触电分合次数多,电流大的场合)线
灭弧系统:
1、电动力吹弧(适用于小容量交流接触器)
2、磁吹灭弧(在磁场力的作用下,电弧被吹离触点,经弧角引进灭弧罩,使电弧熄灭)
3、栅片灭弧(交流电常常采用栅片灭弧)
接触器
适用于远距离频繁接通过断开交直流主电路及大容量控制电路
控制对象:电动机
交流接触器(电磁机构+触点系统<常开触点+常闭触点>+灭弧系统<10A以上有灭弧罩,常采用纵缝灭弧及栅片灭弧>)
电路通电,常闭触点先断开,敞开触电后闭合
直流接触器
额定电压:主触点的额定电压
额定电流:主触点的额定电流
线圈的额定电压:常用的额定电压
操作频率:交流接触器600次/小时,直流接触器1200次/小时。
电工培训电磁的基本知识.人们的生活因为有了电而便捷、精彩、时尚。
人们总爱假想“如果有一天,这个世界突然没了电……”,可是,如果这个世界没有了磁,会怎样呢?实际上电与磁有着密不可分的关系。
正因为有了这个关系,我们才有了电、电灯、电视、电话、计算机、电动机……,同时一也因为这个关系,导致了我们的电气寿命的短暂,突发故障的不约而至。
你想知道这是什么原因吗?§2—1 磁的基本知识一、磁现象早在2 000多年前,我们的祖先就发现了磁铁矿石具有吸引铁的性质。
人们把物体能够吸引铁、钻、镍及其合金的性质称为磁性,把具有磁性的物体叫做磁体。
磁体上磁性较强的位置称为磁极,磁体有两个磁极:即南极和北极,通常用字母S表示南极(常涂红色),用字母N表示北极(常涂绿色或白色)。
条形、蹄形、针形磁铁的磁极位于它们的两端。
值得注意的是任何一个磁体的磁极总是成对出现的。
若把一个条形磁铁分割成若干段,则每段都会同时出现南极、北极。
这叫做磁极的不可分割性。
磁极与磁极之间存在的相互作用力称为磁力:?其作用规律是同性磁极相斥,异性磁极相吸。
一根没有磁性的铁棒,在其他磁铁的作用下获得磁性的过程叫磁化。
如果把磁铁拿走,铁棒仍有的磁性则称为剩磁。
第 2 页二、磁场、磁感应线磁体周围存在磁力作用的空间称为磁场。
我们经常看见两个互不接触的磁体之间具有相互作用力,它们是通过磁场这一特殊物质进行传递的。
磁场之所以是一种特殊物质,是因为它不是由分子和原子等粒子组成的。
虽然磁场是一种看不见、摸不着的特殊物质,但通过实验可以证明它的存在。
例如,在一块玻璃板上均匀地撒些铁粉,在玻璃板下面放置一个条形磁铁。
铁粉在磁场的作用下排列成规则线条,如图2—1所示。
这些线条都是从磁铁的。
N极到S 极的光滑曲线,如图2一1b 所示。
我们把这些曲线称为磁感应线,用它能形象描述磁场的性质。
实验证明磁感应线具有下列特点:1.磁感应线是闭合曲线在磁体外部,磁感应线从N极出发,然后回到S 极,在磁体内部,是从S 极到N 极,这叫做磁感应线的不可中断性,如图2—2所示。

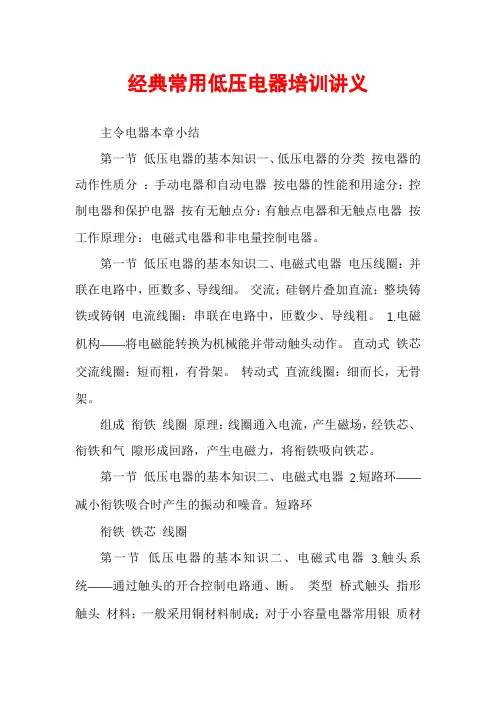

经典常用低压电器培训讲义主令电器本章小结第一节低压电器的基本知识一、低压电器的分类按电器的动作性质分:手动电器和自动电器按电器的性能和用途分:控制电器和保护电器按有无触点分:有触点电器和无触点电器按工作原理分:电磁式电器和非电量控制电器。
第一节低压电器的基本知识二、电磁式电器电压线圈:并联在电路中,匝数多、导线细。
交流:硅钢片叠加直流:整块铸铁或铸钢电流线圈:串联在电路中,匝数少、导线粗。
1.电磁机构――将电磁能转换为机械能并带动触头动作。
直动式铁芯交流线圈:短而粗,有骨架。
转动式直流线圈:细而长,无骨架。
组成衔铁线圈原理:线圈通入电流,产生磁场,经铁芯、衔铁和气隙形成回路,产生电磁力,将衔铁吸向铁芯。
第一节低压电器的基本知识二、电磁式电器2.短路环――减小衔铁吸合时产生的振动和噪音。
短路环衔铁铁芯线圈第一节低压电器的基本知识二、电磁式电器 3.触头系统――通过触头的开合控制电路通、断。
类型桥式触头指形触头材料:一般采用铜材料制成;对于小容量电器常用银质材料制成点接触面接触第一节低压电器的基本知识二、电磁式电器3.灭弧系统电弧:开关电器切断电流电路时,触头间电压大于灭弧栅片10V,电,即电弧。
电弧的危害流超过80mA时,触头间会产生蓝色触头的光切断故障的时间;电弧高温引起电弧附近电气绝缘材料烧坏;形成飞弧造成电源短路事故。
灭弧措施:吹弧、拉弧、长弧割短弧、多断口灭弧、利用介质灭弧、改善触头表面材料。
第二节开关电器一、刀开关作用:隔离电源,不频繁通断电路分类:按刀的级数分:单极、双极和三极按灭弧装置分:带灭弧装置和不带灭弧装置按刀的转换方向分为:单掷和双掷按接线方式分为:板前接线和板后接线按操作方式分为:手柄操作和远距离联杆操作按有无熔断器分:带熔断器和不带熔断器第二节开关电器一、刀开关负荷开关(2)封闭式负荷开关(铁壳开关) 作用:手动通断电路及短路保护。
第二节开关电器二、组合开关(转换开关) 结构:静触头一端固定在胶木盒内,另一端伸出盒外,与电源或负载相连。

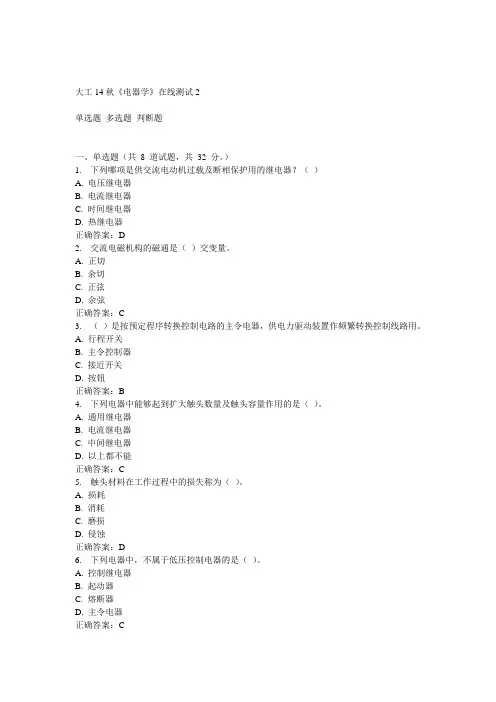

大工14秋《电器学》在线测试2
单选题多选题判断题
一、单选题(共8 道试题,共32 分。
)
1. 下列哪项是供交流电动机过载及断相保护用的继电器?()
A. 电压继电器
B. 电流继电器
C. 时间继电器
D. 热继电器
正确答案:D
2. 交流电磁机构的磁通是()交变量。
A. 正切
B. 余切
C. 正弦
D. 余弦
正确答案:C
3. ()是按预定程序转换控制电路的主令电器,供电力驱动装置作频繁转换控制线路用。
A. 行程开关
B. 主令控制器
C. 接近开关
D. 按钮
正确答案:B
4. 下列电器中能够起到扩大触头数量及触头容量作用的是()。
A. 通用继电器
B. 电流继电器
C. 中间继电器
D. 以上都不能
正确答案:C
5. 触头材料在工作过程中的损失称为()。
A. 损耗
B. 消耗
C. 磨损
D. 侵蚀
正确答案:D
6. 下列电器中,不属于低压控制电器的是()。
A. 控制继电器
B. 起动器
C. 熔断器
D. 主令电器
正确答案:C。

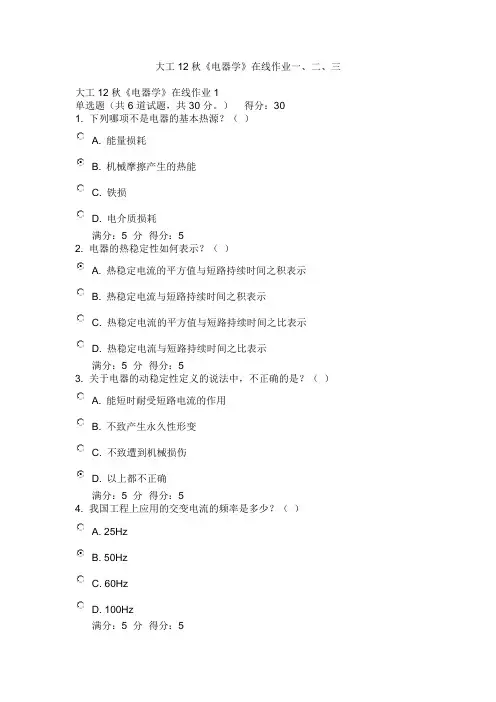

大工12秋《电器学》在线作业一、二、三大工12秋《电器学》在线作业1单选题(共 6 道试题,共 30 分。
)得分:301. 下列哪项不是电器的基本热源?()A. 能量损耗B. 机械摩擦产生的热能C. 铁损D. 电介质损耗满分:5 分得分:52. 电器的热稳定性如何表示?()A. 热稳定电流的平方值与短路持续时间之积表示B. 热稳定电流与短路持续时间之积表示C. 热稳定电流的平方值与短路持续时间之比表示D. 热稳定电流与短路持续时间之比表示满分:5 分得分:53. 关于电器的动稳定性定义的说法中,不正确的是?()A. 能短时耐受短路电流的作用B. 不致产生永久性形变C. 不致遭到机械损伤D. 以上都不正确满分:5 分得分:54. 我国工程上应用的交变电流的频率是多少?()A. 25HzB. 50HzC. 60HzD. 100Hz满分:5 分得分:55. 交流电弧的伏安特性是()。
A. 稳态的B. 暂态的C. 动态的D. 静态的满分:5 分得分:56. 当金属载流体的温度超过某一极限值之后,机械强度会发生什么变化?()A. 明显升高B. 不变C. 明显降低D. 无变化规律满分:5 分得分:5多选题(共 6 道试题,共 30 分。
)得分:301. 低压电力系统的额定电压范围是多少?()A. 3kV及以上B. 1500V到3kV之间C. 直流1500V及以下D. 交流1200V及以下满分:5 分得分:52. 当两个触头行将接触或开始分离时,达到什么条件可以产生电弧?()A. 二者之间电压达12-20VB. 二者之间电压达6-12VC. 二者之间电流达0.25-1AD. 二者之间电流达0.1-0.25A满分:5 分得分:53. 工作于短时工作制的电器允许通过大于额定值的电流,原因是什么?()A. 通电时温升上升到稳态值B. 通电时温升不致上升到稳态值C. 断电后不能完全冷却D. 断电后能完全冷却满分:5 分得分:54. 下列哪些属于电器中的载流件?()A. 触头B. 母线C. 绕组线匝D. 电连接板满分:5 分得分:55. 单相系统发生短路时,短路电流包含哪些因素?()A. 正弦周期分量B. 非周期分量C. 稳态分量D. 暂态分量满分:5 分得分:56. 断路器的作用是什么?()A. 在电力系统的正常工作条件下接通与开断电路B. 在电力系统的故障条件下接通与开断电路C. 对线路及其中的设备提供过载保护D. 对线路及其中的设备提供短路保护满分:5 分得分:5判断题(共 8 道试题,共 40 分。
高三物理电学与磁学知识点电学与磁学是高中物理中的重要内容,它们是电磁学的基础。
在高三物理学习中,电学与磁学知识点的掌握对于理解电磁学的原理和应用具有至关重要的意义。
本文将从电学、磁学基础知识、电磁感应、电磁场等方面介绍高三物理中的电学与磁学知识点。
一、电学基础知识1. 电荷与元电荷:电荷是物质带电性质的体现,分为正电荷和负电荷。
元电荷是电荷的最小单位,电子带负电荷,电子的电量大小为元电荷的负一倍。
2. 定义电流和电流的计算:电流是电荷在单位时间内通过导体截面的量,用I表示,单位是安培(A)。
电流的计算公式为I=Q/t,其中Q表示通过导体截面的电荷量,t表示时间。
3. 电阻与电阻的计算:电阻是导体对电流的阻碍程度,用R表示,单位是欧姆(Ω)。
电阻的计算公式为R=V/I,其中V表示电压,I表示电流。
4. 串联与并联电阻:串联电阻是指多个电阻按照一定顺序相连形成一个整体,电流依次通过每个电阻;并联电阻是指多个电阻同时与电源相连,电流在各个分支中分流。
串联电阻的总电阻为各个电阻之和,而并联电阻的总电阻可通过公式1/R=1/R1+1/R2+1/R3…来计算。
二、磁学基础知识1. 磁性物质与磁性现象:磁性物质包括铁、钴、镍等,在外磁场的作用下会显示出磁性现象,例如铁磁性物质被磁铁吸附。
2. 磁场与磁感线:磁场是磁力的作用空间,磁感线是磁场的表示形式。
磁感线从磁北极指向磁南极,磁感线越密集表示磁场强度越大。
3. 磁力与安培力:磁力是指磁场对带电体或磁性物体施加的力,安培力是指导体通电时在磁场中所受的力。
三、电磁感应1. 法拉第电磁感应定律:法拉第电磁感应定律是指导体中自感生电动势与导体中磁通量的改变成正比。
公式表达为ε=-dΦ/dt,其中ε表示电动势,dΦ/dt表示磁通量的改变速率。
2. 楞次定律:楞次定律是指电磁感应时,感应电流的方向使得产生感应磁场的方向与磁场变化抵消。
四、电磁场1. 静电场与静电势:静电场是指电荷在相对静止状态下所产生的电场。
电气培训教材(-1-)电气培训教材第一阶段第一章电器的基本知识一.电器的定义:凡是自动或手动接通和断开电路,实现对电路切换、控制、保护、检测、变换和调节目的的电气元件统称为电器。
二.电器的分类1.按工作电压等级分类(1)低压电器工作电压在交流1000V以下的各种电器。
例如接触器、控制器、起动器、刀开关、断路器、熔断器、继电器、电阻器、主令电器等。
(2)高压电器工作电压高于交流1000V以上的各种电器。
例如高压熔断器、隔离开关、高压断路器等。
2.按用途分类(1)控制电器用于各种控制电路和控制系统的电器。
例如接触器、各种控制继电器、控制器、启动器等。
(2)主令电器用于自动控制系统中发送控制指令的电器。
例如控制按钮、主令开关、行程开关、万能转换开关等。
(3)保护电器用于保护电路及用电设备的电器。
如熔断器、热继电器、各种保护继电器、避雷器等。
(4)配电电器用于电能的输送和分配的电器。
例如高压熔断器、隔离开关、刀开关、断路器等。
(5)执行电器用于完成某种动作或传动功能的电器。
如电磁铁、电磁离合器等。
3.按工作原理分类(1)电磁式电器依据电磁感应原理来工作的电器。
交直流接触器、各种电磁式继电器等。
(2)非电量控制电器电器的工作是靠外力或某种非电物理量的变化而动作的电器。
例如刀开关、行程开关、按钮、速度继电器、压力继电器、温度继电器等。
第二章开关电器开关电器广泛应用于配电线路作电源的隔离、保护与控制。
常用开关有以下几种:一、刀开关刀开关是结构最简单,应用最广泛的一种手动电器。
在低压电路中,作为不频繁接通和分断电路用,或用来将电路与电源隔离。
刀开关由操作手柄、触刀、静插座和绝缘底板组成。
按刀数可分为单级双极和三级。
图形符号如下:刀开关使用注意事项:刀开关在安装时,手柄要向上,不得倒装或平装,避免由于重力自动下落,而引起误动作合闸。
接线时,应将电源线接在上端,负载线接在下端,这样拉闸后刀片与电源隔离,防止可能发生的意外事故。
