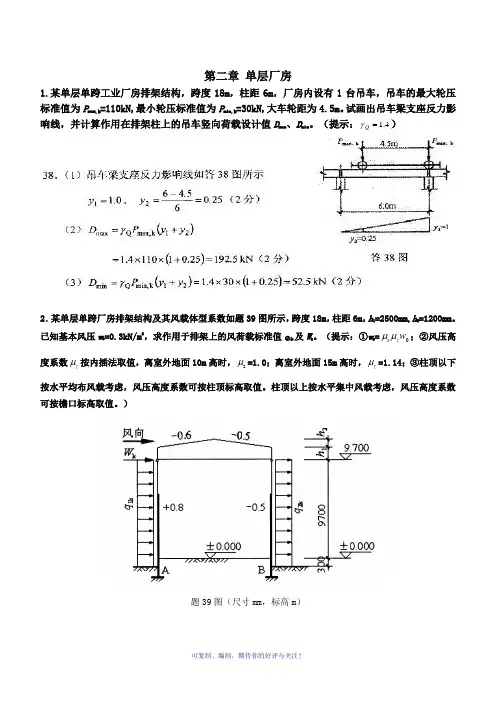

第二章 单层厂房1.某单层单跨工业厂房排架结构,跨度18m ,柱距6m ,厂房内设有1台吊车,吊车的最大轮压标准值为P max,k =110kN,最小轮压标准值为P min,k =30kN,大车轮距为4.5m 。
试画出吊车梁支座反力影响线,并计算作用在排架柱上的吊车竖向荷载设计值D max 、D min 。
(提示:4.1=Q γ)2.某单层单跨厂房排架结构及其风载体型系数如题39图所示,跨度18m ,柱距6m ,h 1=2500mm,h 2=1200mm 。
已知基本风压w 0=0.3kN/m 2,求作用于排架上的风荷载标准值q 1k 及W k 。
(提示:①w k =0s z w μμ;②风压高度系数z μ按内插法取值,离室外地面10m 高时,z μ=1.0;离室外地面15m 高时,z μ=1.14;③柱顶以下按水平均布风载考虑,风压高度系数可按柱顶标高取值。
柱顶以上按水平集中风载考虑,风压高度系数可按檐口标高取值。
)题39图(尺寸mm ,标高m )3.某单层单跨厂房排架结构如题39图所示。
A 柱与B 柱尺寸相同,在牛腿顶面上分别作用有M max =104kN·m 及M min =58kN·m 的力矩,吊车横向水平刹车力为T=30kN 。
试用剪力分配法计算各柱的柱顶剪力。
(提示:柱顶不动铰支座反力R =HMC 3+T C 5,C 3=1.30,C 5=0.70)4.钢筋混凝土牛腿如题38图所示,牛腿宽度为400mm ,采用C30混凝土(抗拉强度标准值为2.01N/mm 2),作用于牛腿顶部的竖向荷载标准值为150kN ,水平荷载标准值为70kN ,裂缝控制系数取0.65。
试验算牛腿截面是否满足斜裂缝控制条件。
(提示:05050140h a.bh f F F .F ,mm a tk vk hkvk s +⎪⎪⎭⎫ ⎝⎛-≤=β)38解:由题意知:650.=β,mm b 400=,kN F Vk 150=,kN F hk 70=,2012mm /N .f tk =, mm a 200=,mm a s 40=,mm h 500=mm a h h s 460405000=-=-= (2分)kNF kN .....h a .bh f F F .vk tk vkhk150219746020050460400012150705016505050100=≥=+⨯⨯⨯⎪⎭⎫ ⎝⎛⨯-⨯=+⎪⎪⎭⎫ ⎝⎛-β (3分)故牛腿截面满足斜裂缝控制条件。
《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m,牛腿顶面标高为8.6m ,设室内地面至基础顶面的距离为0.5m ,则计算简图中柱的总高度H、下柱高度l H、上柱高度Hu分别为:H=12.4m+0.5m=12.9m,H =8.6m+0.5m=9.1mlHu=12.9m-9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件,可由表2.4.2并参考表2.4.4确定柱截面尺寸,见表1。
本例仅取一榀排架进行计算,计算单元和计算简图如图1所示。
1.2 荷载计算1.2.1 恒载(1).屋盖恒载:两毡三油防水层 0.35KN/m220mm厚水泥砂浆找平层 20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层 4×0.1=0.4 KN/m2一毡二油隔气层 0.05 KN/m215mm厚水泥砂浆找平层; 20×0.015=0.3 KN/m2预应力混凝土屋面板(包括灌缝) 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀,天沟板2.02 KN/m,天沟防水层、找平层、找坡层1.5 KN/m,屋架重力荷载为106 KN /榀,则作用于柱顶的屋盖结构重力荷载设计值为:=1.2×(2.90 KN/m2×6m×24m/2+2×36 KN/2+2.02 KN/m×6mG1+1.5 KN/m×6m+106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值:G=1.2×(44.2kN+1.0KN/m×6m)=50.20 KN3(3)柱自重重力荷载设计值:上柱 G 4A = G 4B =1.2×4kN/m ×3.8m =18.24 KN 下柱 G 5A = G 5B =1.2×4.69kN/m ×9.1m =51.21KN各项恒载作用位置如图2所示。
2 单层厂房结构设计2.0 单层工业厂房结构设计基本要求本课程设计的基本要求是:●通过课程设计,掌握工业建筑设计的特点,装配式混凝土排架的受力特点;●掌握单层工业厂房荷载特点、传力路径,掌握厂房抗力构件的形式及组成方案;●掌握装配式结构中标准构件的选型;●掌握单层工业厂房排架的内力分析、内力组合和构件截面设计方法;●正确理解和运用构造措施,保证结构正常工作条件;●掌握表达设计意图的正确方法,包括各部分图纸的作用、应达到的深度和正确的表示方式。
2.1 结构类型和结构体系方案设计:●确定结构类型和结构体系;●结构布置;●构件选型。
结构类型:●混合结构●钢结构●混凝土结构结构体系:●排架结构:由屋架或屋面梁、柱和基础组成,柱顶与屋架铰接,柱底与基础顶面固接。
适用范围:跨度可超过30m,高度可达20~30m或更大,吊车吨位可达150t甚至更大。
刚架结构:由横梁、柱和基础组成。
柱顶与横梁刚接,为同一构件,柱底与基础一般为铰接,有时也采用刚接。
如二铰门架(门架顶点为刚接)、三铰门架(门架顶点为铰接)。
适用范围:无吊车或吊车吨位不超过10t,跨度不超过18m的中、小型单层厂房或仓库。
2.2 排架结构组成及荷载传递2.2.1 结构组成(图2.2.1)排架柱顶以上部分各构件,包括屋面板、天窗架、屋架、托架等。
屋盖结构体系:●无檩屋盖结构体系:由大型屋面板、屋架或屋面梁及屋盖支撑所组成,有时还包括天窗架和托架。
●有檩屋盖结构体系:由小型屋面板、檩条、屋架及屋盖支撑所组成。
单层工业厂房主要采用无檩屋盖结构形式。
2、纵、横向平面排架●横向平面排架(图 2.2.2),由横梁(屋架或屋面梁)和横向柱列(包括基础)所组成,是厂房的基本承重结构。
●纵向平面排架(图 2.2.3),由连系梁、吊车梁、纵向柱列(包括基础)和柱间支撑等组成。
围护结构包括:纵墙、横墙(山墙)、抗风柱、连系梁、基础梁等构件。
2.2.2 荷载传递1、荷载分类永久荷载(恒荷载):包括各种构件、围护结构及固定设备的自重。
第一章单层厂房混凝土结构课程设计任务书1.1设计资料1.1.1平面和剖面某机修车间,根据工艺和建筑设计的要求,确定本车间为两跨等高厂房,车间面积为2592㎡,车间长度72㎡。
AB跨跨度为18m,设有两台10t中级工作制软钩吊车,轨顶标高7.2m,柱顶标高10m;BC跨跨度为18m,设有两台30/5t中级工作制软钩吊车,轨顶标高7.5m,柱顶标高10;基顶标高-0.5m。
车间平面、剖面分别如图1、图2。
1.1.2建筑构造屋盖: APP防水层20㎜厚水泥砂浆(找平层)100㎜厚水泥蛭石砂浆(保温层)大型预制预应力混凝土屋面板维护结构: 240㎜厚普通砖墙门窗:门5.6×6m,两边各一个高窗4.2×2.4m,低窗4.2×4.8m1.1.3自然条件基本风压: 0.40k N/㎡基本雪压:0.35k N/㎡建筑场地:粉质粘土地下水位:低于自然地面3m修正后的地基承载力特征值: 250 k N/㎡衡阳市郊无抗震设防要求1.1.4材料混凝土:基础采用C25,柱采用C25。
钢筋:HPB235级和HRB335级各种直径的钢筋1.2设计要求1、分析厂房排架内力,设计柱、基础;整理计算书一份。
2、绘制结构施工图一份(结构中说明,结构布置图,一根柱及预埋件详图,基础详图)。
1.3参考资料1、混凝土结构设计规范(GB50010—2002)2、建筑结构荷载规范(GB50009—2001)3、建筑地基基础设计规范(GB50007—2002)4、混凝土结构构造手册5、教材:《混凝土结构设计原理》6、标准图集屋架G415(一)、(三)柱CG335 (一)、(二)、(三)屋面板G410 柱间支撑G336吊车梁G323 基础梁G320连系梁G320第二章单层厂房混凝土结构课程设计计算书2.1结构方案及主要承重构件根据厂房跨度、柱顶高度及吊车超重量大小,本车间采用钢筋混凝土排架结构。
结构剖面如图1所示。
为了保证屋盖的整体性及空间刚度,屋盖采用无檩体系。
《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m,牛腿顶面标高为8.6m ,设室内地面至基础顶面的距离为0.5m ,则计算简图中柱的总高度H、下柱高度H、上柱高度Hu分l别为:H=12.4m+0.5m=12.9m,H=8.6m+0.5m=9.1mlHu=12.9m-9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件,可由表2.4.2并参考表2.4.4确定柱截面尺寸,见表1。
本例仅取一榀排架进行计算,计算单元和计算简图如图1所示。
1.2 荷载计算1.2.1 恒载(1).屋盖恒载:两毡三油防水层0.35KN/m220mm厚水泥砂浆找平层20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m2一毡二油隔气层0.05 KN/m215mm厚水泥砂浆找平层;20×0.015=0.3 KN/m2预应力混凝土屋面板(包括灌缝) 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀,天沟板2.02 KN/m,天沟防水层、找平层、找坡层1.5 KN/m,屋架重力荷载为106 KN /榀,则作用于柱顶的屋盖结构重力荷载设计值为:G1=1.2×(2.90 KN/m2×6m×24m/2+2×36 KN/2+2.02 KN/m×6m +1.5 KN/m×6m+106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值:G3=1.2×(44.2kN+1.0KN/m×6m)=50.20 KN(3)柱自重重力荷载设计值:上柱 G 4A = G 4B =1.2×4kN/m ×3.8m =18.24 KN 下柱 G 5A = G 5B =1.2×4.69kN/m ×9.1m =51.21KN各项恒载作用位置如图2所示。

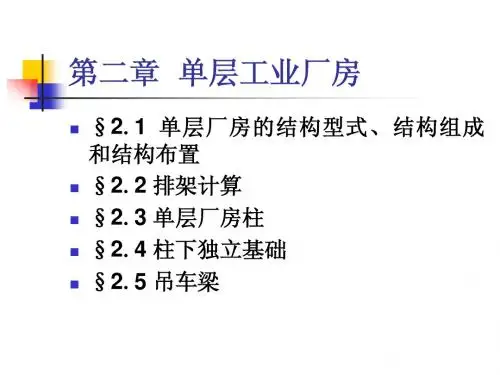

混凝土结构设计第2章单层工业厂房设计研制单位:湖南大学高等教育出版社高等教育电子音像出版社主 页 目 录 上一章 帮 助下一章 本章重点熟悉单层工业厂房结构的选型与结构布置方法;掌握钢筋混凝土排架的荷载与内力计算方法和内力组合原则;掌握排架柱和柱下基础的设计计算方法及 构造要求。
主 页 目 录 上一章 帮 助下一章 §2.1 结构类型和结构体系● 单跨与多跨;● 等高与不等高;● 排架与刚架。
单层厂房依据其跨度、高度和吊车起重量等因素的不同可采用混合结构、钢筋混凝土结构和钢结构。
单层厂房的结构类型和体系可分为:主 页 目 录上一章 帮 助下一章 排架结构图 刚架结构图主 页 目 录 上一章 帮 助下一章 无檩体系:由屋面板、天沟板、天窗架、屋架、托架、及屋盖支撑组成。
刚度大。
§2.2 结构组成及荷载传递2.2.1 结构组成1. 屋盖结构屋盖结构可分有檩体系和无檩体系两种。
有檩体系:由小型屋面板、檩条及屋盖支撑组成。
刚度小。
主页目录上一章下一章帮助单层工业厂房空间结构图主 页 目 录 上一章 帮 助下一章 2. 纵、横向平面排架横向平面排架:包括横梁(屋架)、柱及基础横向平面排架主 页 目 录 上一章 帮 助下一章 纵向平面排架:包括纵向柱列、基础、连系梁、吊车架、柱间支撑围护结构:包括纵墙、山墙、墙梁、抗风柱、基础梁纵向平面排架主 页目 录 上一章 帮 助下一章 2.2.2 荷载传递竖向荷载传递图横向排架是主要的承重结构,屋架、排架柱和基础是主要的承重构件。
主页目录上一章下一章帮助横向水平荷载传递图主 页 目 录 上一章帮 助 下一章 §2.3 结构布置 2.3.1 厂房平面布置1. 柱网布置要考虑工艺、经济、模数化等因素。
2. 变形缝:是伸缩缝、沉降缝、抗震缝的总称。
伸缩缝:减少厂房温度应力的影响而设,上部结构 断开,下部结构不断开。
沉降缝:厂房高度、吊车吨位、土质相差较大时而 设,上、下部结构都要断开。
单层工业厂房排架柱内力计算作者:张旭忠来源:《城市建设理论研究》2013年第28期摘要:主要讲述排架结构的计算原理、过程以及结合实例计算排架柱内力关键词:厂房排架柱内力计算中图分类号:TU198 文献标识码:A在石油化工生产中,经常会有大跨度的单层工业厂房。
由于工艺要求不同,厂房的高度、跨度、跨数和吊车起重量等因素,使厂房柱定型化和标准化的工作很难进行。
目前虽然有一些单层厂房柱的标准图,但大多数单层工业厂房柱仍然需要设计者自行设计。
单层工业厂房的横向结构体系可分为:排架结构和刚架结构。
按材料性质可分为:单层钢筋混凝土柱厂房、单层钢结构厂房以及单层砖柱厂房。
本文主要讲述单层钢筋混凝土柱厂房排架柱的计算方法。
1 排架柱计算步骤及假定1.1 计算步骤主要如下:1.1.1根据厂房平、剖面布置图确定排架计算简图。
1.1.2计算作用在排架柱上的各项荷载。
1.1.3分别对各项荷载作用下排架柱进行内力计算,求出各控制截面的内力值。
1.1.4对各控制截面进行最不利荷载作用下内力组合,求出最不利内力。
1.1.5验算刚度(水平位移值)。
排架结构上作用的荷载除吊车等移动荷载之外,一般沿厂房的纵向是均匀布置的,各横向排架的刚度基本相同。
为简化计算,将厂房按横向平面排架进行内力分析计算。
1.2平面排架内力计算时需做以下基本假定:1.2.1柱子顶端与屋架(或屋面梁)为铰接(一般屋架或屋面梁端部和上柱用预埋钢板焊接,抵抗弯矩的能力很小,只能有效地传递竖向力和水平力,所以假定为铰接)。
1.2.2柱子下端与基础顶面为刚接。
1.2.3屋架或屋面梁为没有轴向变形的刚性杆(对屋面梁或刚度较大的屋架,受力后轴向变形很小,可视为无轴向变形的刚性杆即EA=+∞)。
排架柱内力计算过程排架可分为等高排架和不等高排架。
等高排架指排架柱各柱柱顶标高相同或柱顶标高虽不相同但有倾斜横梁相连。
不等高排架是指相邻的高跨与低跨在一列柱处搭接,两跨横梁不在同一标高上。
单层工业厂房课程设计Last revision on 21 December 2020目录第1章、混凝土结构课程设计单层工业厂房设计计算书、设计条件某双跨等高机修车间,厂房长度72m ,柱距为6m ,不设天窗。
厂房跨度为18m ,车间面积为 ,其中AB 跨设有两台10t 桥式吊车;BC 跨设有两台32/5t 桥式吊车。
吊车采用大连起重机厂的桥式吊车,吊车工作级别A4-A5,轨顶标高AB 跨为,BC 跨为9m ,柱顶标高为。
屋盖防水层:APP 防水卷材 找平层:25mm 水泥砂浆 保温层:100mm 水泥蛭石砂浆 屋面板:大型预应力屋面板 围护结构240mm 普通砖墙,采用 和M5混合砂浆 门窗 低窗:× 高窗:× 门洞:×建设地点:衡阳市郊,无抗震设防要求 基本风压:2/m kN 基本雪压:2/m kN 建筑场地:粉质粘土 地下水位:低于自然地面3m修正后地基承载力特征值:2502/kN m 混凝土:基础采用C25,柱采用C30钢筋:HPB235级、HRB335级、HRB400级各种直径钢筋、设计要求 、设计期限两周、参考资料第2章、混凝土结构课程设计单层工业厂房设计计算书、设计条件某双跨等高机修车间,厂房长度72m ,柱距为6m ,不设天窗。
厂房跨度为18m ,车间面积为 ,其中AB 跨设有两台10t 桥式吊车;BC 跨设有两台32/5t 桥式吊车。
吊车采用大连起重机厂的桥式吊车,吊车工作级别A4-A5,轨顶标高AB 跨为,BC 跨为9m ,柱顶标高为。
厂房剖面图如下 屋盖防水层:APP 防水卷材 找平层:25mm 水泥砂浆 保温层:100mm 水泥蛭石砂浆 屋面板:大型预应力屋面板 围护结构240mm 普通砖墙,采用 和M5混合砂浆 门窗 低窗:× 高窗:× 门洞:×建设地点:衡阳市郊,无抗震设防要求基本风压:2/m kN 基本雪压:2/m kN 建筑场地:粉质粘土 地下水位:低于自然地面3m修正后地基承载力特征值:2502/kN m 混凝土:基础采用C25,柱采用C30钢筋:HPB235级、HRB335级、HRB400级各种直径钢筋、设计要求、结构构件选型及柱截面尺寸确定已知柱顶标高为,室内地面至基础顶面距离为,则柱总高度H=+=,柱截面尺寸及相应的计算参数如下本车间为机修车间,工艺无特殊要求,结构布置均匀,选取一榀排架进行计算,计算见图和计算单元如下图、荷载计算APP 防水卷材2/m kN25mm 水泥砂浆找平层2/m kN100mm 水泥蛭石保温层2/m kN×6m 预应力混凝土屋面板2/m kN屋面支撑及吊管自重2/m kN2/m kN 屋架自重:AB 、BC 跨YWJ18-2-Aa 榀 则作用于柱顶的屋盖结构荷载设计值为 AB 跨:kN G 6.39)8.062.28(2.13=⨯+⨯= BC 跨:kN G 96.60)8.0646(2.1'3=⨯+⨯= A 柱上柱:kN G A 16.208.162.14=⨯= A 柱下柱:kN G A 2.43362.15=⨯= B 柱上柱:kN G B 8.375.312.14=⨯= B 柱下柱:kN G B 4.74622.15=⨯= C 柱上柱:kN G C 16.208.162.14=⨯= C 柱下柱:kN G C 6.45382.15=⨯= 各项恒载作用位置如下图屋面活荷载标准值为2/m kN ,雪荷载标准值为2/m kN ,故仅按屋面活荷载计算,则作用于柱顶的屋面活荷载设计值为:kN Q 8.37211865.04.11=⨯⨯⨯⨯=,作用位置与1G 相同风荷载标准值按0ωμμβωz s z k =计算,其中z z m kN μβω,0.1,/4.020==根据厂房各部分标高及B 类地面粗糙度表确定如下柱顶:H=,050.1=z μ 檐口:H=,097.1=z μ 屋顶:H=,133.1=z μ 风荷载体型系数s μ如图所示 排架迎风面、背风面风荷载标准值为 则作用于排架计算简图上的风荷载设计值为 AB 跨10t 吊车、中级工作制吊车,吊车梁高900mm ,B=6040mm,K=5000mm,G=140kN,g=,max 94P kN =, min 31P kN =BC 跨30/5t 吊车、中级工作制吊车,吊车梁高1200mm ,B=6474mm ,K=4650mm,G=,g=,max 262P kN =,min 58.5P kN =AB 跨 BC 跨 AB 跨 BC 跨、排架内力分析该厂房为两跨等高厂房,可以用剪力分配法进行排架内力分析 柱剪力分配系数A 柱B 柱C 柱由于排架为对称结构,故各柱按柱顶为不动铰支座计算内力,柱顶不动铰支座反力iR分别为A柱B柱C柱排架柱顶不动铰支座总反力为各柱柱顶最后剪力分别为排架计算简图如图所示,其中137.8Q kN=其在A、B柱柱顶及变阶处引起的力矩为A柱B柱则排架柱顶不动铰支座总反力为将R反向作用于排架柱顶,可得屋面活荷载作用于AB跨时的柱顶剪力排架柱的弯矩图、轴力图及柱底剪力如图2-9排架计算简图如图所示,其中137.8Q kN=其在A、B柱柱顶及变阶处引起的力矩为B柱C柱则排架柱顶不动铰支座总反力为将R反向作用于排架柱顶,可得屋面活荷载作用于AB跨时的柱顶剪力排架柱的弯矩图、轴力图及柱底剪力如图2-10排架计算简图如图所示各柱不动铰支座反力分别为A柱C柱各柱顶剪力分别为排架内力图如图2-11所示计算简图如图所示各柱不动铰支座反力分别为A柱C柱各柱顶剪力分别为排架内力图如图2-12所示maxD作用于A柱计算简图如图所示其中吊车竖向荷载max D ,min D 在牛腿顶面处引起的力矩为 A 柱 B 柱排架各柱顶剪力分别为排架柱的弯矩图、轴力图及柱底剪力如图2-13min D 作用于B 柱左计算简图如图所示其中吊车竖向荷载max D ,min D 在牛腿顶面处引起的力矩为 柱顶不动铰支座反力,A B R R 及总反力R 分别为 A 柱 B 柱排架各柱顶剪力分别为排架柱的弯矩图、轴力图及柱底剪力如图2-14max D 作用于B 柱右计算简图如图所示其中吊车竖向荷载max D ,min D 在牛腿顶面处引起的力矩为 B 柱 C 柱排架各柱顶剪力分别为排架柱的弯矩图、轴力图及柱底剪力如图2-15max D 作用于C 柱计算简图如图所示其中吊车竖向荷载max D ,min D 在牛腿顶面处引起的力矩为 柱顶不动铰支座反力,A B R R 及总反力R 分别为 B 柱 C 柱排架各柱顶剪力分别为排架柱的弯矩图、轴力图及柱底剪力如图2-16max T 作用于AB 跨柱当AB 跨作用吊车横向水平荷载时,排架计算简图如图所示 A 柱 B 柱排架柱顶总反力R 为 各柱顶剪力为T方向相反时,弯矩图和剪力排架各柱的弯矩图及柱底剪力值如图2-17所示,当max只改变符号,方向不变T作用于BC跨柱max当BC跨作用吊车横向水平荷载时,排架计算简图如图所示B柱C柱排架柱顶总反力R为各柱顶剪力为T方向相反时,弯矩图和剪力排架各柱的弯矩图及柱底剪力值如图2-18所示,当max只改变符号,方向不变、内力组合、柱截面设计混凝土强度等级为C30,214.3/c f N mm =,22.01/tk f N mm =;采用HRB335级钢筋,上柱截面共有四组内力,取040040360h mm =-=,经判别,其中三组内力为大偏心受压,只有一组为小偏心受压,且100.55 1.014.34003601132.56b c N f bh kN ξα<=⨯⨯⨯⨯=,故按此组内力计算时为构造配筋,对三组大偏心受压内力,在M 值较大且轴力比较接近的两组内力中取轴力较小的一组,即取上柱计算长度02 4.28.4l m =⨯=,附加偏心距为20a e mm = 由0840*******l h ==>,故应考虑偏心距增大系数η 2130.50.514.3400= 4.6551245.7610c f A N ζ⨯⨯==>⨯,取1 1.0ζ=取'2s x a =计算选3B18(2763s A mm =),则7630.470.2400400s A bh ρ===%>%⨯,满足要求 垂直于排架方向柱的计算长度0 1.25 4.2 5.25l m =⨯= 满足弯矩作用平面外的承载力要求取080040760h mm =-=,与上柱分析方法类似,在下柱八组内力中选取最不利内力下柱计算长度0 1.08.1l l H m ==,附加偏心距为800273030a h e mm === 由0810010.1255800l h ==>,故应考虑偏心距增大系数η 5130.50.514.3 1.77510= 3.861328.5610c f A N ζ⨯⨯⨯==>⨯,取1 1.0ζ= 为大偏心受压,先假定中和轴在翼缘内,则3''1328.561057.41501.014.3400f c f N x mm h mm f b α⨯===<=⨯⨯,说明中和轴在翼缘内 选4B18(21018s A mm =),则510180.570.21.77510s A bh ρ===%>%⨯,满足要求 垂直于排架方向柱的计算长度00.8 6.48l l H m == 满足弯矩作用平面外的承载力要求《规范》规定,对00.55e h >的柱应进行裂缝宽度验算 上柱:001760.480.55360e h ==<,可不进行裂缝宽度验算 下柱:00824 1.080.55760e h ==>,需要进行裂缝宽度验算 柱的裂缝宽度验算表非抗震区的单层厂房柱,其箍筋数量一般由构造要求控制,根据构造要求,上、下柱均采用A8@200箍筋根据吊车梁支承位置、截面尺寸及构造要求,初步拟定牛腿尺寸,如下图所示。
目录一、单层厂房课程设计任务书 (3)二、单层厂房课程设计计算书 (4)(一)结构方案及主要承重构件 (5)(二)计算简图 (6)(三)荷载计算 (10)(四)排架内力分析有关系数 (11)(五)内力分析 (18)(六)内力组合 (19)(七)AC列柱与基础设计 (31)(八)B列柱与基础设计 (41)(九)抗风柱与基础设计 (51)(十)附表 (55)第一章单层厂房课程设计任务书一、设计资料及要求全套图纸,加1538937061、工程概况某金工装配车间为两跨等高厂房,跨度均为24m,柱距均为6m,车间总长度为66m。
每跨设有起重量为15/3t吊车各两台,吊车工作级别为A5级,考虑厂房整体作用,轨顶标高不小于7.8m。
厂房无天窗,采用卷材防水屋面,围护墙为240mm厚砖墙,采用钢门窗,钢窗宽度为4.2m,室内外高差为150mm,基顶标高-0.5m,素混凝土地面。
建筑平面及剖面图分别如图1和图2所示。
图1 厂房平面图图2 厂房剖面图2、结构设计原始资料厂房所在地点的基本风压为0.4kN/㎡,地面粗糙程度为B类;基本雪压为0.35kN/㎡。
风荷载的组合值系数为0.6,其余可变荷载的组合值系数均为0.7。
土壤冻结深度为0.3m,建筑场地为Ⅰ级粘土,地基承载力特征值为200kN/㎡,地下水位于地面以下7m,不考虑抗震设防。
3、材料基础混凝土强度等级为C25;柱混凝土等级为C30。
纵向受力钢筋采用HRB335级、HRB400级;箍筋和分布钢筋采用HPB300级。
4、设计要求(1)分析厂房排架内力,并进行排架柱、抗风柱和基础的设计;(2)绘制屋盖平面布置图,柱网平面布置图,基础平面布置图。
第二章单层厂房课程设计计算书一、结构方案及主要承重构件该厂房跨度在15~36m之间,且柱顶标高大于8m,故采用钢筋混凝土排架结构。
为了保证屋盖的整体性和刚度,屋盖采用无檩体系。
由于厂房屋面采用卷材防水做法,故选用屋面坡度较小而经济指标较好的预应力混凝土折线形屋架及预应力混凝土屋面板。
