安装工程土方、管道、刷油保温工程量计算表

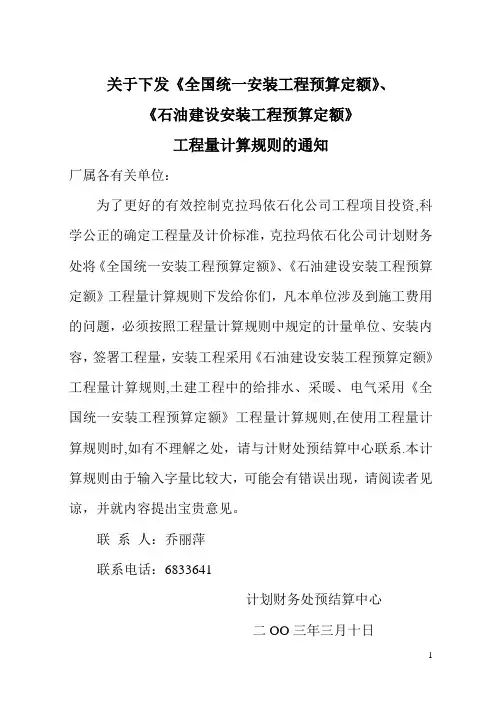

关于下发《全国统一安装工程预算定额》、《石油建设安装工程预算定额》工程量计算规则的通知厂属各有关单位：为了更好的有效控制克拉玛依石化公司工程项目投资,科学公正的确定工程量及计价标准，克拉玛依石化公司计划财务处将《全国统一安装工程预算定额》、《石油建设安装工程预算定额》工程量计算规则下发给你们，凡本单位涉及到施工费用的问题，必须按照工程量计算规则中规定的计量单位、安装内容，签署工程量，安装工程采用《石油建设安装工程预算定额》工程量计算规则,土建工程中的给排水、采暖、电气采用《全国统一安装工程预算定额》工程量计算规则,在使用工程量计算规则时,如有不理解之处，请与计财处预结算中心联系.本计算规则由于输入字量比较大，可能会有错误出现，请阅读者见谅，并就内容提出宝贵意见。

联系人：乔丽萍联系电话：6833641计划财务处预结算中心二OO三年三月十日《石油建设安装工程预算定额》工程量计算规则第一章机泵类设备安装（一）本定额凡以设备重量（吨）为计量单位，或以设备重量范围划分子目时，均以设备的铭版重量为准；如无铭版重量，则以产品目录、样本、说明书所注明的净重量为准.（二）计算设备重量时，除定额另有规定者外,均包括随主机供货的、与设备联体的电机、屏盘、安全罩、平台、梯子、栏杆、支架以及设备本体第一个法兰以内的管道等全部重量.（三）泵、风机安装1、按不同类型分别以“台"为计量单位，以重量范围划分子目.2、直联式的泵和风机，以本体和底座的总重量计算。

3、非直联式的泵和风机，以本体和底座的总重量计算,不包括电动机重量，但已包括电动机安装.4、深井泵还包括扬水管的重量.(四）压缩机安装1、按不同类型分别以“台”为计算单位,以重量范围划分子目。

2、活塞式V、W型及扇型压缩机、压缩机组，按同在一个底座上的主机、电动机、仪表及附件和底座的总重量计算.3、立式及L型压缩机、螺杆式压缩机、离心式压缩机均不包括电动机等动力机械的重量。

风管计算规则1、管道工程量计算。

风管制作安装按图示不同规格以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积，定额计量单位为“10㎡”。

圆管F=ЛDL矩形管F=SL式中：F—风管展开面积（㎡）D—圆形风管直径（m）S—矩形风管周长（m）L—管道中心线长度（m）Л—表示工程量计算时，风管长度一律以施工图中心线为准（立管与支管以其中心线交点划分），包括弯头、三通、四通、变径管、天圆地方等管件的长度，但不包括部件（如阀门）所占长度。

直径和周长按设计图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。

计算风管长度时，应扣除的部件长度为：蝶阀L=150㎜；对开式多叶调节阀L=210㎜；圆形风管防火阀L=D+240㎜（D为风管直径）；矩形风管防火阀L=B+240㎜（B为风管高度）；止回阀L=300㎜；密闭式斜插板阀L=D+200㎜（D为风管直径）。

2、风管导流叶片的工程量均按图示叶片面积计算。

3、柔性软风管安装工程量按图示管道中心线长度以“m”为单位计量，柔性软风管阀门安装以“个”为单位计量。

4、软管（帆布接口）制作安装工程量，按图示尺寸以“m”为单位计量。

5、风管检查孔工程量，按定额附录四“国际通风部件标准质量表”计算。

6、风管测定孔制作安装工程量，按其型号以“个”为单位计量。

通风空调管道、设备筒体刷油及绝热工程通风空调管道、设备筒体刷油及绝热工程应执行《全国统一安装工程预算定额》第十一册相应子目。

1、管道、设备筒体的除锈、刷油⑴管道、设备筒体的除锈、刷油工程量以表面积“㎡”为单位计量。

⑵通风空调部件和吊托支架的除锈、刷油工程量，以质量“㎏”为单位计量。

⑶各种管件、阀门及设备上人孔、管口凸出部分的除锈、刷油已综合考虑在定额内，不另行计算。

2、管道、设备筒体的防腐⑴管道、设备筒体的防腐工程量以表面积“㎡”为单位计算。

⑵阀门、弯头、法兰的防腐工程量以表面积“㎡”为单位计量。

①阀门表面积计算公:S=Л×D××K×N式中：D—直径K—N—阀门个数Л—②弯头表面积计算公式：S=Л×D××2Л×N/B式中：D—直径N—弯头个数B—90°弯头 B=4，45°弯头B=8Л—③法兰表面积计算公式：S=Л×D××K×N式中：D—直径K—N—法兰个数B—90°弯头 B=4, 45°弯头B=8④设备和管道法兰翻边工程量计算公式：S=Л×(D+A)×A式中：D—直径A—法兰翻边宽。

防腐保温工程量计算折
算表
Revised by Petrel at 2021
钢管隔热体积最新文件来源：石油化工行业安装工程概算指标2000版|更新日期：2010-02-06手册首页页内链接：设备及管道刷油保温工程量速算模板（本站推荐）；隔热厚度70-120
钢管隔热工程量计算表（体积：米3/100米）
钢管刷油、隔热保护层面积最新文件来源：石油化工行业安装工程概算指标2000版|更新日期：2010-02-06手册首页站内链接：设备及管道刷油保温工程量速算模板（本站推荐）
钢管刷油、隔热保护层工程量计算表（面积：米2/100米）
来源：石油化工行业安装工程概算指标2000版|更新日期：2010-02-06球形储罐外表面积计算表（单位：米2/座）
注：表中外表面积含球壳板、人孔、接管、支柱和拉杆（不含梯子、平台）。

球形罐重量表（单位：吨/台）
注：表中重量包括球壳板、人孔、接管、补强圈、支柱和拉杆。

柴油加热球形罐整体热处理材料消耗量（单位：公斤）
球形罐梯子、平台金属重量取定（单位：吨）。

安装工程预（结）算工程量计算规则安装工程量除依据《全国统一安装工程预算定额》及各项规定外，还应依据以下文件：1、经业主审定施工项目组编制竣工图纸及其说明（设计图纸会审资料等）。

2、经审定的施工组织设计或施工技术措施方案。

3、经审定的其它有关技术经济文件（现场签证单、技术核定单、工作联系单等重要文件）. 工程量规则的计算尺寸，以设计图纸表示的或设计图纸能读出的尺寸为准。

除另有规定外，工程量的计量单位应按下列规定计算:1、以体积计算的为立方米(m3）.2、以面积计算的为平方米（m2）.3、以长度计算的为米（m)。

4、以重量计算的为吨（t)。

5、以台计算的为台.汇总工程量时，其准确度取值:m3、m2、m以下取两位；t以下取三位;台取整数，两位或三位小数按四舍五入法取舍。

一、设备安装:所有制药设备及工艺设备因单独列项，计算单位为台，数量按实计取.二、电气安装：1、变压器、高低压配电柜以“台”单位，按型号不同单独列项,写明全称及型号名称.配电柜基础槽钢按廷长米计取，油漆在定额内包含,不需再计。

2、插接式母线槽以“米”单位，按实际延长米计取，插接式母线槽进出线箱以“台”计取.支吊架按规范计算出“付”数，再换算成重量计取。

油漆在定额内包含，不需再计。

3、电缆直埋的挖、填土（石）方，除特殊要求外，可按下表计算土方量。

直埋电缆的挖、填土（石）方量注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm计算的常规土方量（深度按规范的最低标准）；②每增加一根电缆，其宽度增加170mm;③以上土方量系按埋深从自然地坪起算,如设计埋深超过900mm时,多挖的土方量应另行计算.电缆沟内盖板以延长米计算，如又揭又盖，则按两次计算。

电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度:①横穿道路，按路基宽度两端各增加2米。

②垂直敷设时，管口距地面增加2m。

③穿过建筑物外墙时，按基础外缘以外增加1m。

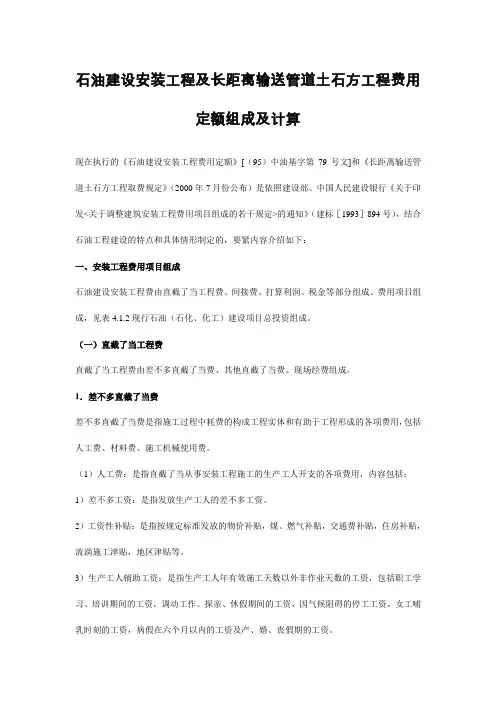

石油建设安装工程及长距离输送管道土石方工程费用定额组成及计算现在执行的《石油建设安装工程费用定额》[（95）中油基字第79号文]和《长距离输送管道土石方工程取费规定》（2000年7月份公布）是依照建设部、中国人民建设银行《关于印发<关于调整建筑安装工程费用项目组成的若干规定>的通知》（建标［1993］894号），结合石油工程建设的特点和具体情形制定的，要紧内容介绍如下：一、安装工程费用项目组成石油建设安装工程费由直截了当工程费、间接费、打算利润、税金等部分组成。

费用项目组成，见表4.1.2现行石油（石化、化工）建设项目总投资组成。

（一）直截了当工程费直截了当工程费由差不多直截了当费、其他直截了当费、现场经费组成。

1．差不多直截了当费差不多直截了当费是指施工过程中耗费的构成工程实体和有助于工程形成的各项费用，包括人工费、材料费、施工机械使用费。

（1）人工费：是指直截了当从事安装工程施工的生产工人开支的各项费用，内容包括：1）差不多工资：是指发放生产工人的差不多工资。

2）工资性补贴：是指按规定标准发放的物价补贴，煤、燃气补贴，交通费补贴，住房补贴，流淌施工津贴，地区津贴等。

3）生产工人辅助工资：是指生产工人年有效施工天数以外非作业天数的工资，包括职工学习、培训期间的工资，调动工作、探亲、休假期间的工资，因气候阻碍的停工工资，女工哺乳时刻的工资，病假在六个月以内的工资及产、婚、丧假期的工资。

4）职工福利费：是指按规定标准计提的职工福利费。

5）生产工人劳动爱护费：是指按规定标准发放的劳动爱护用品的购置费及修理费，徒工服装补贴，防署降温费，在有碍躯体健康环境中施工的保健费用等。

（2）材料费：是指施工过程中耗用的构成工程实体的原材料、辅助材料、构配件、零件、半成品的费用和周转使用材料的摊销（或租赁）费用，内容包括：1）材料原价（或供应价）；2）供销部门手续费；3）包装费；4）材料自来源地运至工地仓库或指定堆放地点的装卸费、运输费及途耗；5）采购及保管费。

市政管道工程计算规则第八册总说明一.第八册《市政管道工程》（以下简称本定额）包括土方工程,降水工程,砖石砌体与装修，钢筋与混凝土工程，给水管道铺设及附件安装,给水管道附属工程,排水管铺设，排水管道附属工程,燃气、热力管道铺设及管件安装燃气、热力管道附件制作及安装,管道防水、防腐、绝缘、保温、刷油顶管工程和其它项目等共十三章。

二。

无缝钢管管外径≤159mm，铸铁管公称直径≤250mm，其它钢管公称直径≤150mm及混凝土管管径≤400mm的室外管道，按设计要求分别执行第一册《建筑工程》或第五册《给排水、采暖、燃气工程》定额。

三。

本定额混凝土子目均不含模板工作内容，另执行第十三章相应定额子目。

四.本定额的模板工程是按钢模与木模综合编制的.五。

本定额中的混凝土、砂浆强度等级是按常用标准列出的，若设计要求与定额不同时允许换算.补充定额有关规定一、电力隧(沟)道如采用明挖法施工,按如下规定执行：1、隧(沟）道净宽度在1600mm以内,执行2001年<北京市建设工程预算定额〉第一册(建筑工程）及相关规定;2、隧（沟）道净宽度在1600mm以外,执行2001年<北京市建设工程预算定额>第八册（市政管道工程)及相关规定。

二、现场经费、企业管理费按市政排水工程的标准执行.三、采用暗挖法施工的热力隧道工程,应执行本补充定额.第一章土方工程说明及工程量计算规则一。

说明（一)本章包括：人工土方、机械土方、机械运土方等3节共27个子目。

（二）土方工程分机械土方与人工土方两种施工方法。

使用中应首先选用机械挖土在机械挖土不能满足施工要求时选用人工挖土.（三)挖土方定额是按综合土质编制，执行时不得调整。

（四）挖土管道土方表包括了放坡系数、分层开挖所增加的土方量。

每米管道土方管道土方数量表详见附录一(五)土方工程定额中均包括了自然方、压实方、虚方之间的换算因素，挖运、回填土方工程量均按自然方计算。

(六）基底处理执行回填及压实相应定额子目。

五、刷油，防腐蚀绝热工程（一）项目的计量单位1 刷油工程和防腐蚀工程中设备，管道以“10m2”为计量单位，金属结构以“100Kg”为计量单位。

2 绝热工程中绝热层以“m3”为计量单位。

防潮层，保护层以”10m2”为计量单位。

（二）计算设备，管道内壁防腐蚀工程量时，对于壁厚大于或等于10mm的按其内径计算；对于小于10mm的按其外经计算。

（三）工程量计算公式1 除锈，刷油，防腐蚀工程量（1）各种管件，阀门，人孔，管口凸凹部分已综合考虑在定额内，不另外计算。

（2）阀门，弯头，法兰表面积计算公式阀门：S（m2）=π×D×2.5D×1.05×N弯头：S（m2）=π×D×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝8法兰：S（m2）=π×D×1.5D×N（四）绝热工程量1 管道绝热，防潮层保护层计算公式保温体积：V（m3）＝π×（D+1.033δ）×1.033δ×L防潮层保护层面积: S（m2）=π×（D+2.1δ+0.0082）×L2 伴热管道绝热工程量计算公式单管伴热或双管伴热（管径相同，夹角小于90度）D=D1+D2+（10～20mm）双管伴热（管径相同，夹角大于90度）D=D1+1.5D2+（10～20mm）双管伴热（管径不同，夹角小于90度）D=D1+D2伴大+（10～10mm）以D为管道外径代入前面的公式分别计算管道绝热，防潮层保护层的工程量。

3 阀门绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×2.5D×1.05NS（m2）=π×（D+2.1δ）×2.5D×1.05N4 弯头绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×2π×N/BS（m2）=π×（D+2.1δ）×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝85 法兰绝热、防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×1.05NS（m2）=π×（D+2.1δ）×1.5D×1.05N六、管道的探伤：低压碳钢管口焊接，是按无损探伤质量标准考虑的，但不包括焊缝无损探伤X光拍片的工作内容。

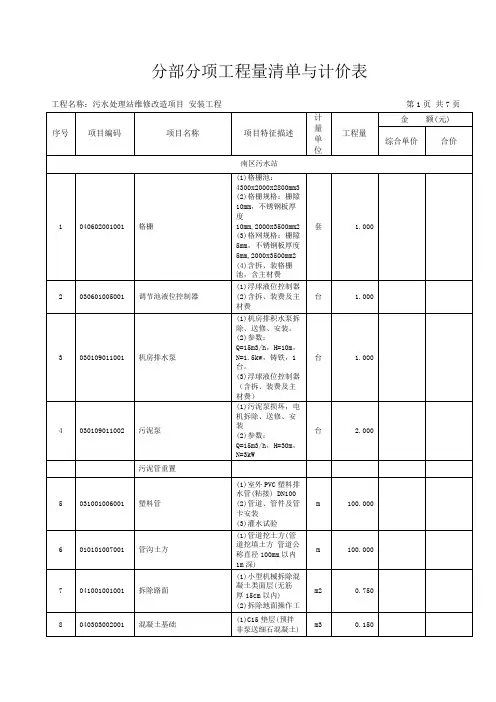

分部分项工程量清单与计价表
工程名称：污水处理站维修改造项目安装工程第1页共7页
分部分项工程量清单与计价表
工程名称：医院污水站维修方案安装工程第2页共7页
分部分项工程量清单与计价表
工程名称：医院污水站维修方案安装工程第3页共7页
分部分项工程量清单与计价表
工程名称：医院污水站维修方案安装工程第4页共7页
分部分项工程量清单与计价表
工程名称：医院污水站维修方案安装工程第5页共7页
分部分项工程量清单与计价表
工程名称：医院污水站维修方案安装工程第6页共7页
分部分项工程量清单与计价表
工程名称：医院污水站维修方案安装工程第7页共7页。

第五章刷油、防腐蚀绝热工程一、项目的计量单位1、刷油工程和防腐蚀工程种设备、管道以“10m²”为计量单位，金属结构以“100kg”为计量单位。

2、绝热工程中绝热层以“m³”为计量单位。

防潮层、保护层以“10 m²”为计量单位。

二、计算设备、管道内壁防腐蚀工程量时，对于壁厚≥100mm的按其内径计算：对于壁厚<10mm的按其外径计算。

三、工程量计算公式（1）除锈、刷油、防腐蚀工程量。

（2）设备筒体、管道本体面积计算公式：S（m³）=п×D×L (1)其中：п：圆周率D：设备或管道直径L：设备筒体或管道长（3）各种管件、阀门、人孔、管口凸凹部分以综合考虑在定额内，不另行计算。

（4）设备封头表面积计算式：S（m³）=п×（D/2）²×1.5×N (2)其中：п：圆周率D：直径1.5：调整系数N：封头个数此式是在设计图纸未注明如直径高度等具体尺寸是采用。

如果设计图纸给出风头尺寸，按图纸计算。

（5）阀门、弯头、法兰表面积计算式a、阀门表面积S（m³）=п×D×2.5D×1.05 (3)其中：D：直径1.05：调整系数N：阀门个数b：弯头表面积S（m³）=п×D×1.5D×2п×N/B (4)其中：D：直径N：弯头个数B 值取定为：90°弯头B=4；45°弯头B=8c ：法兰表面积S （m³）=п×D ×1.5D ×N ……………………………………………………………………(5) 其中：D ：直径1.5：调整系数N ：法兰个数（6）设备和管道法兰翻边防腐蚀工程量计算S （m³）=п×（D ×A ）×A ……………………………………………………………………(6) 其中：D ：直径A ：法兰翻边宽四、绝热工程量1、绝热层，防潮层和保护层表面积以“m ²”、“m ³”为计量单位。

安徽省安装工程定额章节说明及工程量计算规则（第十一册刷油防腐蚀绝热工程）册说明一、第十一册《刷油、防腐蚀、绝热工程》以下简称“本册定额”，适用于设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本册定额编制的主要技术依据有：1. 《工业设备及管道防腐蚀工程施工规范》GB 50726—20112. 《工业设备及管道防腐蚀工程施工质量验收规范》GB 50727—20113. 《工业设备及管道绝热工程施工规范》GB 50126—20084. 《工业设备及管道绝热工程施工质量验收规范》GB 50185—20105. 《石油化工绝热工程施工质量验收规范》GB 50645—20116. 《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T 8923.1—20117. 《涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分: 已涂覆过的钢材表面局部清除原有涂层后的处理等级》GB/T 8923.2—20088. 《橡胶衬里第1部分：设备防腐衬里》GB 18241.1—20149. 《乙烯基酯树脂防腐蚀工程技术规范》GB/T 50590—201010.《钢结构防火涂料》GB 14907-200211.《砖板衬里化工设备》HG/T 20676—199012.《橡胶衬里化工设备》HG/T 20677—201313.《耐酸砖》GB/T 8488—200814.《绝热用岩棉、矿渣棉及其制品》GB/T 11835—201615.《管道与设备绝热-保温》08K507—1、08R418—116.《管道与设备绝热-保冷》08K507—2、08R418—217.《柔性泡沫橡塑绝热制品》GB／T 17794—200818.《全国统一安装工程预算定额》第十一册《刷油、防腐蚀、绝热工程》GYD—211—200019.《全国统一安装工程基础定额》第三册《刷油、绝热与防腐蚀》GJD—203—200620.《建设工程劳动定额》LD/T 74.3—200821.《化工安装工程防腐、绝热劳动定额》LD/T 76.8—2000三、下列费用可按系数分别计取：1. 脚手架搭拆费：刷油、防腐蚀工程按人工费的7％；绝热工程按人工费的10%；其费用中人工费占35%。
