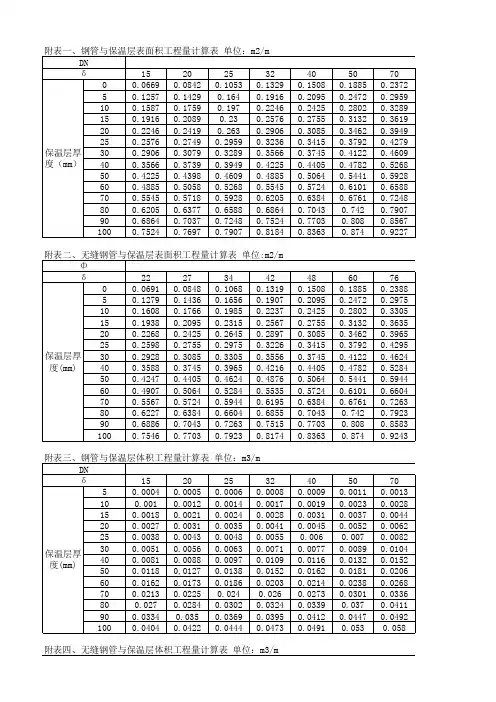

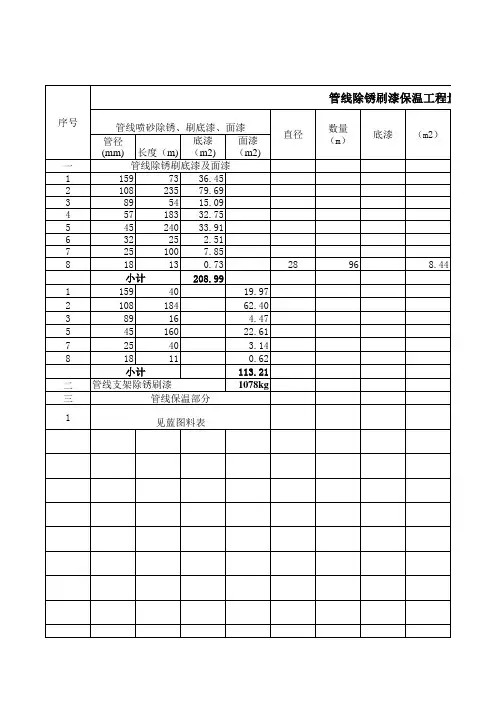

管道及法兰设备等保温工程量简易计算表

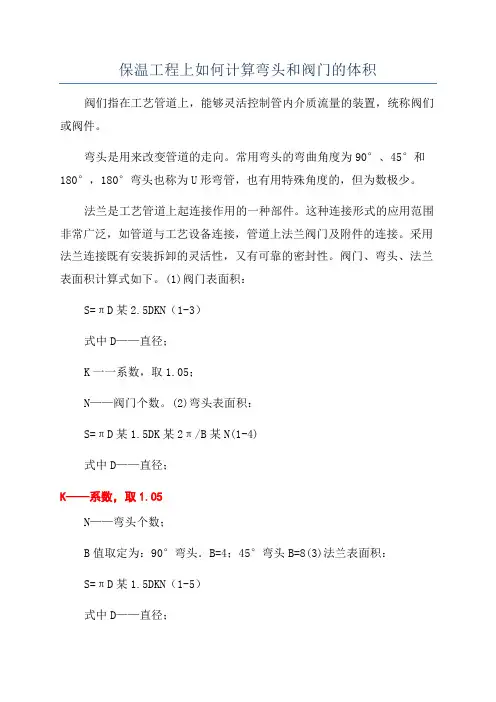

保温工程上如何计算弯头和阀门的体积阀们指在工艺管道上，能够灵活控制管内介质流量的装置，统称阀们或阀件。

弯头是用来改变管道的走向。

常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U形弯管，也有用特殊角度的，但为数极少。

法兰是工艺管道上起连接作用的一种部件。

这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。

采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。

阀门、弯头、法兰表面积计算式如下。

(1)阀门表面积：S=πD某2.5DKN（1-3）式中D——直径；K一一系数，取1.05；N——阀门个数。

(2)弯头表面积：S=πD某1.5DK某2π/B某N(1-4)式中D——直径；K——系数，取1.05N——弯头个数；B值取定为：90°弯头．B=4；45°弯头B=8(3)法兰表面积：S=πD某1.5DKN（1-5）式中D——直径；K——系数，取1.05；N——法兰个数。

(4)设备和管道法兰翻边防腐蚀工程量计算式。

S=π（D+A）A（1-6）式中D——直径；A——法兰翻边宽。

12.如何计算绝热工程的工程量(1)设备简体或管道绝热、防潮和保护层计算公式：V=π(D+1.033δ)某1.033δL（1-7）S=π(D+2.18δ+0.0082)L（1-8）式中V——绝热层体积；S——绝热层面积；D——直径；1.033、2.1——调整系数；d——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

（2）伴热管道绝热工程量计算式：1）单管伴热或双管伴热(管径相同，夹角小于900时)：D`=D1+D2+（10～20mm）式中D`——伴热管道综合值；D1——主管道直径；D2——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

2）双管伴热(管径相同，夹角大于90°时)：D`=D1+1.5D2+(10～20mm)(1-10)3)双管伴热(管径不同，夹角小于90°时)：D`=D1+1.5D2+(10～20mm)(1—1)式中D`——伴热管道综合值；D1——主管道直径。

风管保温层工程量计算规则工程量计算公式：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ5-1S=π×(D+2.1δ+0.0082)×L 5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。

(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。

将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。

3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N 5-6S=[(D+2.1δ)/2]2×π×1.5×N 5-7式中；N-封头个数。

4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N 5-9式中：N-阀门个数。

5.法兰绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×1.033δ×1.05×N 5-10S=π×(D+2.1δ)×1.5D×1.05×N 5-11式中：N-法兰个数6.弯头绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×2π×1.033δ×N/B 5-12S=π×(D+2.1δ)×1.5D××2π×N/B 5-13式中：N-弯头个数；B取定值为：90°弯头B=4;45°弯头B=8。

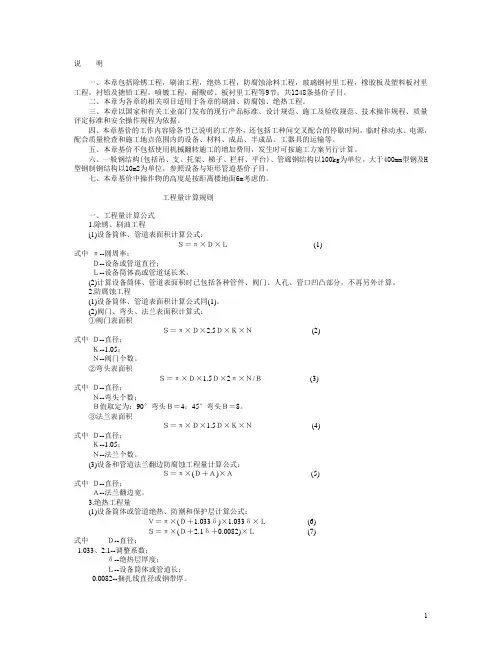

说明一、本章包括除锈工程，刷油工程，绝热工程，防腐蚀涂料工程，玻璃钢衬里工程，橡胶板及塑料板衬里工程，衬铅及搪铅工程，喷镀工程，耐酸砖、板衬里工程等9节；共1248条基价子目。

二、本章为各章的相关项目适用于各章的刷油、防腐蚀、绝热工程。

三、本章以国家和有关工业部门发布的现行产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程为依据。

四、本章基价的工作内容除各节已说明的工序外，还包括工种间交叉配合的停歇时间，临时移动水、电源，配合质量检查和施工地点范围内的设备、材料、成品、半成品、工器具的运输等。

五、本章基价不包括使用机械翻转施工的增加费用，发生时可按施工方案另行计算。

六、一般钢结构(包括吊、支、托架、梯子、栏杆、平台)、管廊钢结构以100kg为单位。

大于400mm型钢及H 型钢制钢结构以10m2为单位，参照设备与矩形管道基价子目。

七、本章基价中操作物的高度是按距离楼地面6m考虑的。

工程量计算规则一、工程量计算公式1.除锈、刷油工程(1)设备筒体、管道表面积计算公式：Ｓ＝π×Ｄ×Ｌ(1)式中π--圆周率；Ｄ--设备或管道直径；Ｌ--设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

2.防腐蚀工程(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门、弯头、法兰表面积计算式：①阀门表面积Ｓ＝π×Ｄ×2.5Ｄ×Ｋ×Ｎ(2)式中Ｄ--直径；Ｋ--1.05；Ｎ--阀门个数。

②弯头表面积Ｓ＝π×Ｄ×1.5Ｄ×2π×Ｎ/Ｂ(3)式中Ｄ--直径；Ｎ--弯头个数；Ｂ值取定为：90°弯头Ｂ＝4；45°弯头Ｂ＝8。

③法兰表面积Ｓ＝π×Ｄ×1.5Ｄ×Ｋ×Ｎ(4)式中Ｄ--直径；Ｋ--1.05；Ｎ--法兰个数。

五、刷油，防腐蚀绝热工程（一）项目的计量单位1 刷油工程和防腐蚀工程中设备，管道以“10m2”为计量单位，金属结构以“100Kg”为计量单位。

2 绝热工程中绝热层以“m3”为计量单位。

防潮层，保护层以”10m2”为计量单位。

（二）计算设备，管道内壁防腐蚀工程量时，对于壁厚大于或等于10mm的按其内径计算；对于小于10mm的按其外经计算。

（三）工程量计算公式1 除锈，刷油，防腐蚀工程量（1）各种管件，阀门，人孔，管口凸凹部分已综合考虑在定额内，不另外计算。

（2）阀门，弯头，法兰表面积计算公式阀门：S（m2）=π×D×2.5D×1.05×N弯头：S（m2）=π×D×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝8法兰：S（m2）=π×D×1.5D×N（四）绝热工程量1 管道绝热，防潮层保护层计算公式保温体积：V（m3）＝π×（D+1.033δ）×1.033δ×L防潮层保护层面积: S（m2）=π×（D+2.1δ+0.0082）×L2 伴热管道绝热工程量计算公式单管伴热或双管伴热（管径相同，夹角小于90度）D=D1+D2+（10～20mm）双管伴热（管径相同，夹角大于90度）D=D1+1.5D2+（10～20mm）双管伴热（管径不同，夹角小于90度）D=D1+D2伴大+（10～10mm）以D为管道外径代入前面的公式分别计算管道绝热，防潮层保护层的工程量。

3 阀门绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×2.5D×1.05NS（m2）=π×（D+2.1δ）×2.5D×1.05N4 弯头绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×2π×N/BS（m2）=π×（D+2.1δ）×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝85 法兰绝热、防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×1.05NS（m2）=π×（D+2.1δ）×1.5D×1.05N六、管道的探伤：低压碳钢管口焊接，是按无损探伤质量标准考虑的，但不包括焊缝无损探伤X光拍片的工作内容。

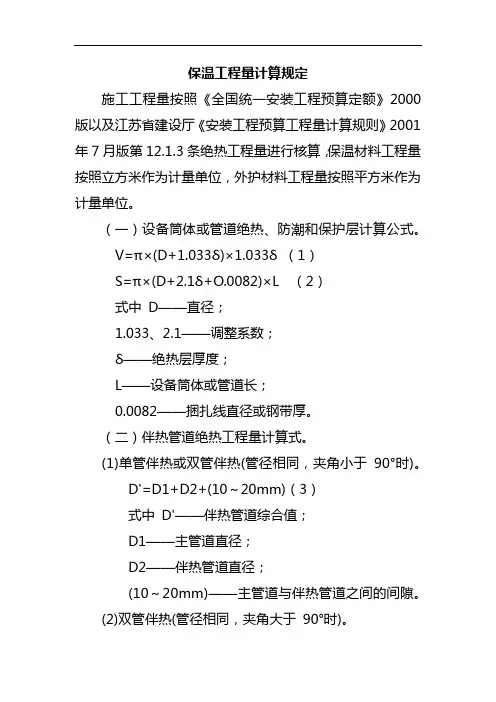

保温工程量计算规定施工工程量按照《全国统一安装工程预算定额》2000版以及江苏省建设厅《安装工程预算工程量计算规则》2001年7月版第12.1.3条绝热工程量进行核算，保温材料工程量按照立方米作为计量单位，外护材料工程量按照平方米作为计量单位。

（一）设备筒体或管道绝热、防潮和保护层计算公式。

V=π×(D+1.033δ)×1.033δ（1）S=π×(D+2.1δ+O.0082)×L （2）式中D——直径；1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

（二）伴热管道绝热工程量计算式。

(1)单管伴热或双管伴热(管径相同，夹角小于90°时)。

D'=D1+D2+(10～20mm)（3）式中D'——伴热管道综合值；D1——主管道直径；D2——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

(2)双管伴热(管径相同，夹角大于90°时)。

D'=D1+1.5D2+(10～20mm) （4）(3)双管伴热(管径不同，夹角小于90°时)。

D'=D1+D伴大+(10～20mm) （5）式中D'——伴热管道综合值；D1——主管道直径。

将上述D'计算结果分别代入公式(2)、(3)计算出伴热管道的绝热层、防潮层和保护层工程量。

（三）设备封头绝热、防潮和保护层工程量计算式。

V=[(D+1.033δ)/2]2×π×l.033δ×1.5×N （6）S=[(D+2.1δ)/2]2×π×1.5×N （7）N——设备封头数量。

（四）阀门绝热、防潮和保护层计算公式。

V=π(D+1.033δ)×2.5D×1.033δ×1.05×N（8）S=π(D+2.1δ)×2.5D×1.05×N （9）N——阀门数量。

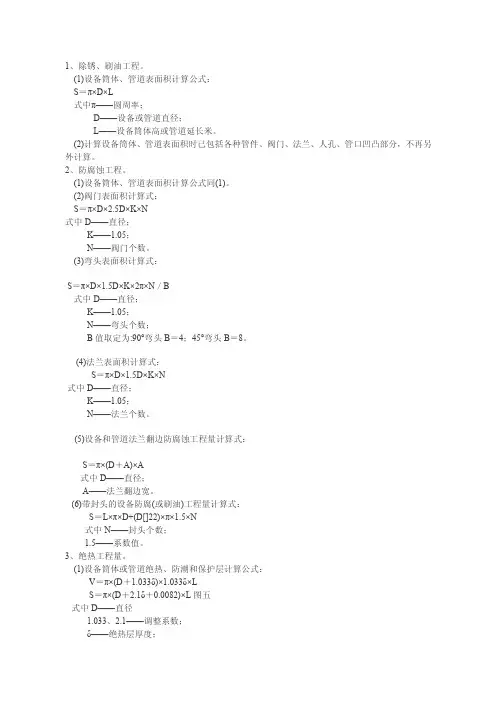

1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：S＝π×D×2.5D×K×N式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：S＝π×D×1.5D×K×N式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ×LS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2＋(10～20mm)式中D′——伴热管道综合值；D1——主管道直径；D2——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

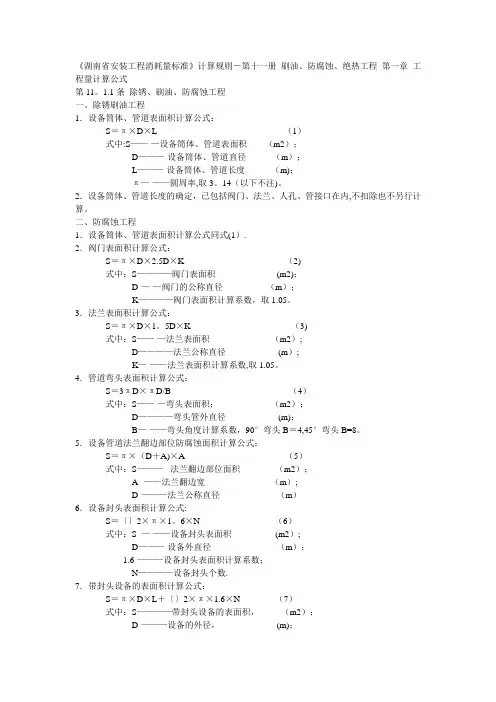

《湖南省安装工程消耗量标准》计算规则－第十一册刷油、防腐蚀、绝热工程第一章工程量计算公式第11。

1.1条除锈、刷油、防腐蚀工程一、除锈刷油工程1．设备筒体、管道表面积计算公式：S＝π×D×L （1）式中:S——-—设备筒体、管道表面积（m2）；D———-设备筒体、管道直径（m）；L———-设备筒体、管道长度（m)；π—-——圆周率,取3。

14（以下不注)。

2．设备筒体、管道长度的确定，已包括阀门、法兰、人孔、管接口在内,不扣除也不另行计算。

二、防腐蚀工程1．设备筒体、管道表面积计算公式同式(1）.2．阀门表面积计算公式：S＝π×D×2.5D×K （2)式中：S————阀门表面积(m2)；D-—-—阀门的公称直径（m）；K————阀门表面积计算系数，取1.05。

3．法兰表面积计算公式：S＝π×D×1。

5D×K （3)式中：S——-—法兰表面积（m2）;D————法兰公称直径(m）;K—-——法兰表面积计算系数,取1.05。

4．管道弯头表面积计算公式：S＝3πD×πD/B （4）式中：S——-—弯头表面积；（m2）；D————弯头管外直径(m)；B—-——弯头角度计算系数，90°弯头B＝4,45°弯头B=8。

5．设备管道法兰翻边部位防腐蚀面积计算公式：S＝π×（D＋A)×A （5）式中：S———- 法兰翻边部位面积（m2）；A--——法兰翻边宽（m）;D-———法兰公称直径（m）6．设备封头表面积计算公式:S＝〔〕2×π×1。

6×N （6）式中：S —-——设备封头表面积(m2）;D———-设备外直径（m）；1.6-———设备封头表面积计算系数；N————设备封头个数.7．带封头设备的表面积计算公式：S＝π×D×L＋〔〕2×π×1.6×N （7）式中：S————带封头设备的表面积，（m2）；D-———设备的外径，(m)；L———-带封头设备筒体直段长，（m）;1。

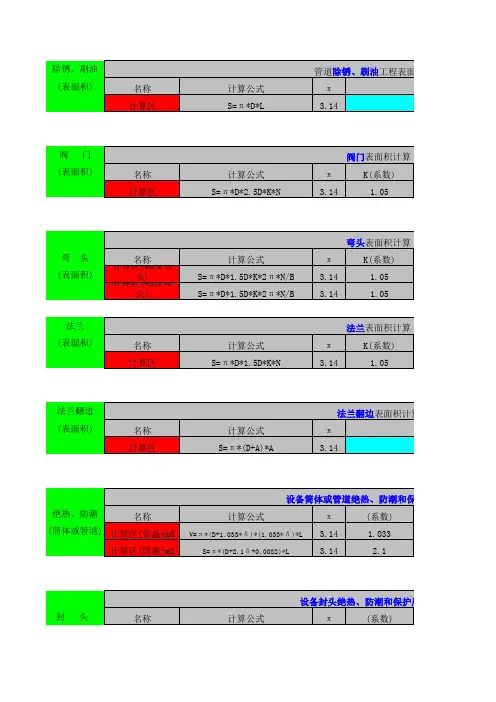

设备管道保温工程量速算表及计算公式详解除锈、刷油工程（一）、（1）设备筒体、管道表面积计算公式：S=π*D*L(公式1) （2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、关口凹凸部分，不再另行计算。

二、阀门表面积：S=π*D*2.5D*K*N (K=1.05)(公式2)三、弯头表面积：S=π*D*1.5D*2π*N/B (90°B=4，45°B=8)(公式3)四、法兰表面积：S=π*D*1.5D*K*N (K=1.05)(公式4)五、设备与管道法兰翻边防腐蚀工程量：S=π*(D+A)*N(A法兰翻边宽) (公式5)六、管道保温及保护层计算公式：V=π*(D+1.033d)*1.033d*L (公式6)S=π*(D+2.1d+0.0082) *L (公式7)0.0082：捆扎线直径或钢带厚七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热（管径相同，夹角小于90度时）D’=D1+D2+(10-20mm) (公式8)式中D’—伴热管道综合值；D1—主管道直径；D2—伴热管道直径；(10-20mm) —主管道与伴热管道之间的间隙b)双管伴热（管径相同，夹角大于90度时）D’=D1+1.5D2+(10-20mm) (公式9)C)双管伴热（管径相同，夹角小于90度时）D’=D1+D伴大+(10-20mm) (公式9)式中D’—伴热管道综合值；D1—主管道管径将上述D’计算结果分别代入(公式6)（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。

八、设备封头绝热、防潮和保护层工程量计算公式V=[(D+1.033d)/2]*2π*1.033d*1.5*N (公式11)S=[(D+2.1d)/2]* 2π*1.5*N (公式12)九、阀门绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*2.5D*1.033d*1.05*N (公式13)S=(D+2.1d)*2.5D*1.05*N (公式14)十、法兰绝热、防潮和防护层工程量计算公式V=π* (D+1.033d)*1.5D*1.033d*1.05*N (公式15)S=(D+2.1d)*1.5D*1.05*N (公式16)十一、弯头绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*1.5D*2π*1.033d*1.05*N/B (公式17)S=π* (D+2.1d)*1.5D*2π*N/B (公式18)十二、拱顶罐封头绝热、防潮和防护层工程量计算公式V=2πr*(h+1.033d)*1.033d (公式19)S=2πr*(h+2.1d) (公式20)。
