防腐保温工程量计算

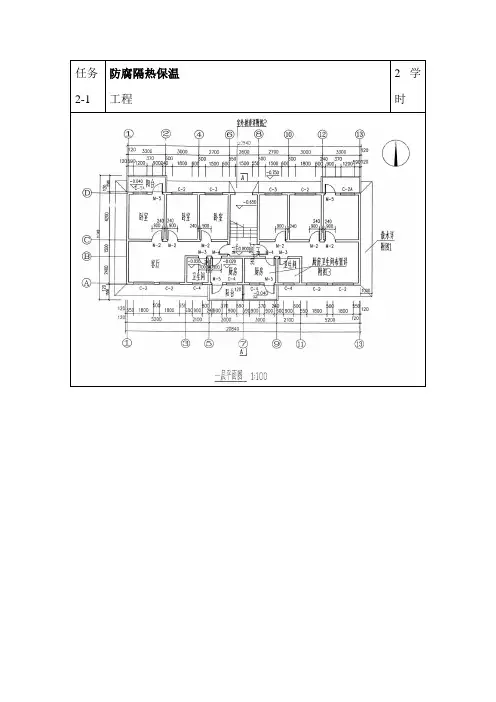

任务2-1 防腐隔热保温
工程
2学
时
资讯第一节防腐面层（编码：010801）
1．防腐混凝土、砂浆、防腐胶泥面层
工程量清单项目编码及项目名称：010801001，防腐混凝土面层；010801002，防腐砂浆面层；010801003，防腐胶泥面层。

项目特征：①防腐部位；②面层厚度；③砂浆、混凝土、胶泥种类。

计量单位：ｍ2。

工程量计算规则：按设计图示尺寸以面积计算。

平面防腐，扣除凸出地面的构筑物、设备基础等所占面积；立面防腐，砖垛等突出部分按展开面积并入墙面积内；踢脚板防腐，扣除门洞所占面积并相应增加门洞侧壁面积。

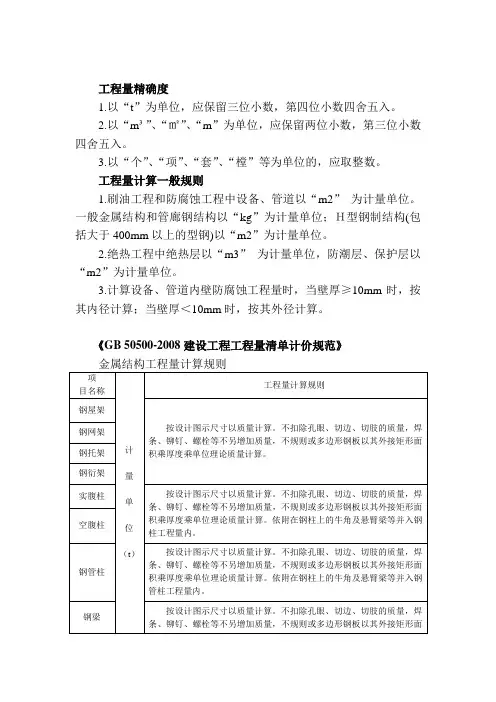

工程量精确度1.以“t”为单位，应保留三位小数，第四位小数四舍五入。

2.以“m³”、“㎡”、“m”为单位，应保留两位小数，第三位小数四舍五入。

3.以“个”、“项”、“套”、“樘”等为单位的，应取整数。

工程量计算一般规则1.刷油工程和防腐蚀工程中设备、管道以“m2”为计量单位。

一般金属结构和管廊钢结构以“kg”为计量单位；Ｈ型钢制结构(包括大于400mm以上的型钢)以“m2”为计量单位。

2.绝热工程中绝热层以“m3”为计量单位，防潮层、保护层以“m2”为计量单位。

3.计算设备、管道内壁防腐蚀工程量时，当壁厚≥10mm时，按其内径计算；当壁厚＜10mm时，按其外径计算。

《GB 50500-2008建设工程工程量清单计价规范》依据工程图纸算量的方法（地毯式搜索）地毯式算量的原理是：算平面图的时候，尽可能把这张图纸上所有可以算钱的东西一次全部算出来。

我们只需要按照最方便的读图顺序逐个记录下来所有有价值的的数据信息，最后一起汇总统计处理，这样就能最大限度的提高读图效率，避免重复翻看图纸的次数及漏项，这就是地毯式搜索的原理。

搜索顺序图纸间：按图纸顺序或楼层顺序平面内：按先上后下、先左后右依轴线、平面进行搜索。

在一个平面内搜索的过程中，我们可以用尺子比着，从上到下、从左到右依次移动尺子，这样能有效避免顺次搜索时，再有什么遗漏。

在实战中，有的造价人员在图纸上涂颜色或标注，用来表示图示构件已经算过工程量了。

不同的构件用不同的颜色图描图，可填满构件空间或描出构件边框，颜色不够可用斜纹格线。

通过给图纸着色，来帮助追踪有哪些工程量未计算、帮助检查计算范围有没有出错。

同时这个方法给苦闷的工程量计算工作也增加一点乐趣。

对于没有图的图纸说明，涉及到有工程量需要计算时，可在说明上画线，作必要的标注。

工程量清单的编制明确反映出构件的信息（1）物理属性：如图号、构件编号、构件名称、所计算工程量的用途和材质等（2）几何属性：构件本身的尺寸如长度、高度、宽度、件数、断面的形状等。

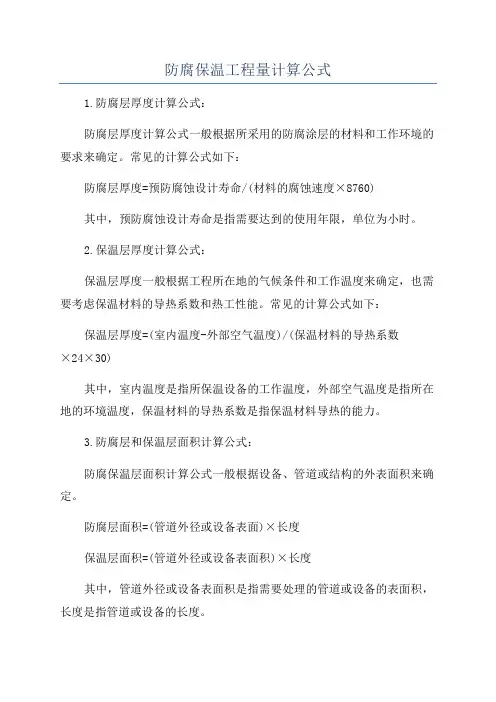

防腐保温工程量计算公式
1.防腐层厚度计算公式：
防腐层厚度计算公式一般根据所采用的防腐涂层的材料和工作环境的要求来确定。

常见的计算公式如下：
防腐层厚度=预防腐蚀设计寿命/(材料的腐蚀速度×8760)
其中，预防腐蚀设计寿命是指需要达到的使用年限，单位为小时。

2.保温层厚度计算公式：
保温层厚度一般根据工程所在地的气候条件和工作温度来确定，也需要考虑保温材料的导热系数和热工性能。

常见的计算公式如下：保温层厚度=(室内温度-外部空气温度)/(保温材料的导热系数
×24×30)
其中，室内温度是指所保温设备的工作温度，外部空气温度是指所在地的环境温度，保温材料的导热系数是指保温材料导热的能力。

3.防腐层和保温层面积计算公式：
防腐保温层面积计算公式一般根据设备、管道或结构的外表面积来确定。

防腐层面积=(管道外径或设备表面)×长度
保温层面积=(管道外径或设备表面积)×长度
其中，管道外径或设备表面积是指需要处理的管道或设备的表面积，长度是指管道或设备的长度。

需要注意的是，以上公式只是一些常见的计算公式，实际的计算还需要根据工程的具体情况和要求来确定。

在实际工程应用中，还需要考虑其他因素，例如辅助材料的使用、工程的施工难度等。

因此，在进行防腐保温工程量计算时，应该根据具体情况进行合理的选择和计算。

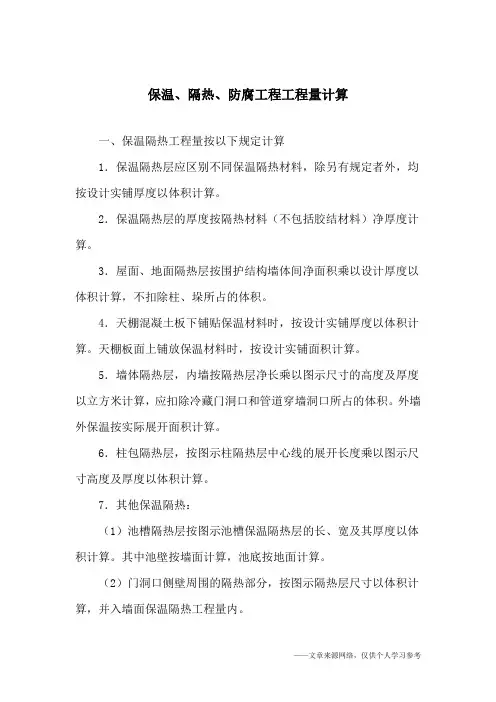

保温、隔热、防腐工程工程量计算一、保温隔热工程量按以下规定计算1．保温隔热层应区别不同保温隔热材料，除另有规定者外，均按设计实铺厚度以体积计算。

2．保温隔热层的厚度按隔热材料（不包括胶结材料）净厚度计算。

3．屋面、地面隔热层按围护结构墙体间净面积乘以设计厚度以体积计算，不扣除柱、垛所占的体积。

4．天棚混凝土板下铺贴保温材料时，按设计实铺厚度以体积计算。

天棚板面上铺放保温材料时，按设计实铺面积计算。

5．墙体隔热层，内墙按隔热层净长乘以图示尺寸的高度及厚度以立方米计算，应扣除冷藏门洞口和管道穿墙洞口所占的体积。

外墙外保温按实际展开面积计算。

6．柱包隔热层，按图示柱隔热层中心线的展开长度乘以图示尺寸高度及厚度以体积计算。

7．其他保温隔热：（1）池槽隔热层按图示池槽保温隔热层的长、宽及其厚度以体积计算。

其中池壁按墙面计算，池底按地面计算。

（2）门洞口侧壁周围的隔热部分，按图示隔热层尺寸以体积计算，并入墙面保温隔热工程量内。

（3）柱帽保温隔热层，按图示保温隔热层体积并入天棚保温隔热层工程量内。

（4）烟囱内壁表面隔热层，按筒身内壁面积计算，应扣除各种孔洞所占的面积。

（5）保温层排气管按图示尺寸以延长米计算，不扣管件所占长度。

保温层排气孔按不同材料以个计算。

二、防腐工程量按以下规定计算1．防腐工程项目应区分不同防腐材料种类及其厚度，按设计实铺面积计算。

应扣除凸出地面的构筑物、设备基础等所占的面积，砖垛等突出墙面部分按展开面积计算并入墙面防腐工程量之内。

2．踢脚板按实铺长度乘以高度以面积计算，应扣除门洞所占面积，并相应增加侧壁展开面积。

3．平面砌筑双层耐酸块料时，按单层面积乘以系数2.0计算。

4．防腐卷材接缝、附加层、收头等人工、材料，已计入在定额中，不再另行计算。

5．硫磺砂浆二次灌缝按实体体积计算。

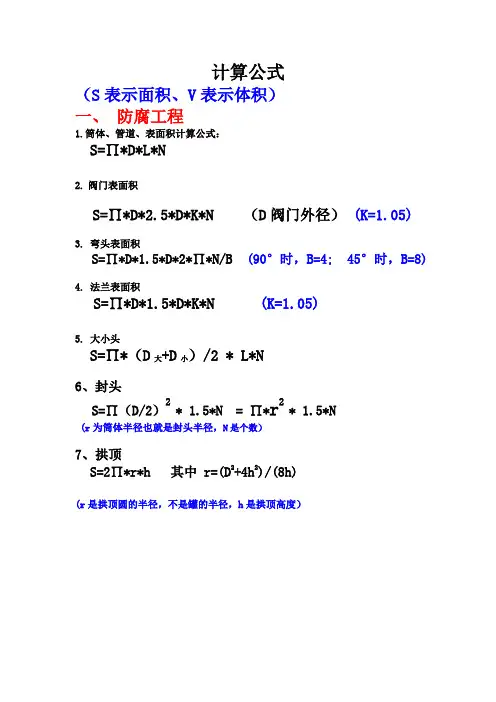

计算公式（S表示面积、V表示体积）一、防腐工程1.筒体、管道、表面积计算公式：S=∏*D*L*N2.阀门表面积S=∏*D*2.5*D*K*N （D阀门外径）(K=1.05)3. 弯头表面积S=∏*D*1.5*D*2*∏*N/B (90°时，B=4; 45°时，B=8)4. 法兰表面积S=∏*D*1.5*D*K*N(K=1.05)5. 大小头S=∏*（D大+D小）/2 * L*N6、封头S=∏（D/2）2* 1.5*N = ∏*r2 * 1.5*N(r为筒体半径也就是封头半径，N是个数）7、拱顶S=2∏*r*h 其中 r=(D2+4h2)/(8h) (r是拱顶圆的半径，不是罐的半径，h是拱顶高度）二、保温工程筒体或管道绝热层和保护层公式：S外护层=∏*(D+2.1*δ+0.0082)*LV棉=∏*(D+1.033*δ)*1.033*δ*L（D为直径，δ为保温层厚度，1.033为系数，0.0082为捆扎线直径或钢带厚）伴热管道公式单管伴热或双管伴热（管径相同，夹角小于90°时）D=D1+D2+(10---20㎜)D1:主管道直径，D2：伴热管道直径1—20㎜：主体道与伴热管道之间的间隙双管伴热管径相同，夹角大于90°时D=D1+1.5D2+(10---20㎜)双管伴热（管径不同，夹角小于90°）D=D1+D半大+（10---20㎜）封头V=[(D+1.033*δ)/2]²π*1.033*δ*1.5*NS=[(D+2.1*δ)/2]²∏*1.5*N阀门V=∏*(D+1.033*δ)*2.5*D*1.033*δ*1.05*NS=∏*(D+2.1*δ)*2.5*D*1.05*N法兰V=∏*(D+1.033*δ)1.5*D*1.033*δ*1.05*NS=∏*(D+2.1δ)*1.5*D*1.05*N弯头V=∏*(D+1.033δ)*1.5*D*2*∏*1.033*δ*N/BS=∏*(D+2.1*δ)*1.5*D*2*∏*N/B拱顶V=2*∏*r*(h+1.033*δ)*1.033*δ其中 r=(D2+4h2)/（8h）（r为拱顶圆的半径）S=2∏r*(h+2.1*δ)。

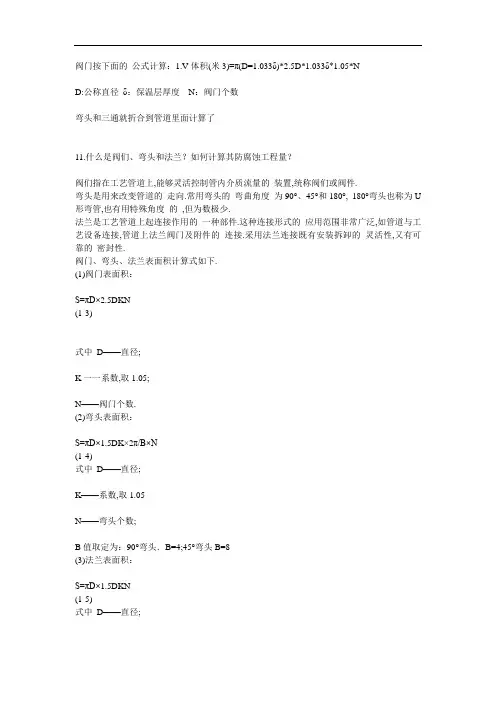

阀门按下面的公式计算：1.V体积(米3)=π(D=1.033δ)*2.5D*1.033δ*1.05*ND:公称直径δ：保温层厚度N：阀门个数弯头和三通就折合到管道里面计算了11.什么是阀们、弯头和法兰？如何计算其防腐蚀工程量？阀们指在工艺管道上,能够灵活控制管内介质流量的装置,统称阀们或阀件.弯头是用来改变管道的走向.常用弯头的弯曲角度为90°、45°和180°, 180°弯头也称为U 形弯管,也有用特殊角度的,但为数极少.法兰是工艺管道上起连接作用的一种部件.这种连接形式的应用范围非常广泛,如管道与工艺设备连接,管道上法兰阀门及附件的连接.采用法兰连接既有安装拆卸的灵活性,又有可靠的密封性.阀门、弯头、法兰表面积计算式如下.(1)阀门表面积：S=πD×2.5DKN(1-3)式中D——直径;K一一系数,取1.05;N——阀门个数.(2)弯头表面积：S=πD×1.5DK×2π/B×N(1-4)式中D——直径;K——系数,取1.05N——弯头个数;B值取定为：90°弯头．B=4;45°弯头B=8(3)法兰表面积：S=πD×1.5DKN(1-5)式中D——直径;K——系数,取1.05;N——法兰个数.(4)设备和管道法兰翻边防腐蚀工程量计算式.S=π(D+A)A(1-6)式中D——直径;A——法兰翻边宽.12.如何计算绝热工程的工程量?(1)设备简体或管道绝热、防潮和保护层计算公式：V=π(D+1.033δ)X1.033δL(1-7)S=π(D+2.18δ+0.0082)L(1-8)式中V——绝热层体积;S——绝热层面积;D——直径;1.033、2.1——调整系数;d——绝热层厚度;L——设备筒体或管道长;0.0082——捆扎线直径或钢带厚.(2)伴热管道绝热工程量计算式：1)单管伴热或双管伴热(管径相同,夹角小于900时)：D`=D1+D2+(10～20米米)式中D`——伴热管道综合值;D1——主管道直径;D2——伴热管道直径;(10～20米米)——主管道与伴热管道之间的间隙.2) 双管伴热(管径相同,夹角大于90°时)：D`=D1+1.5D2+(10～20米米)(1-10)3)双管伴热(管径不同,夹角小于90°时)：D`=D1+1.5D2+(10～20米米)(1—1)式中D`——伴热管道综合值;D1——主管道直径.将上述D`计算结果分别代人公式(1—7)、(1—8)计算出伴热管道的绝热层、防潮层和保护层工程量.(3)设备封头绝热、防潮和保护层工程量计算式：V=[(D+1.033δ)/2]2π×1.033δ×1.6N(1-12)S=[(D+2.1δ)/2] 2π×1.6N。

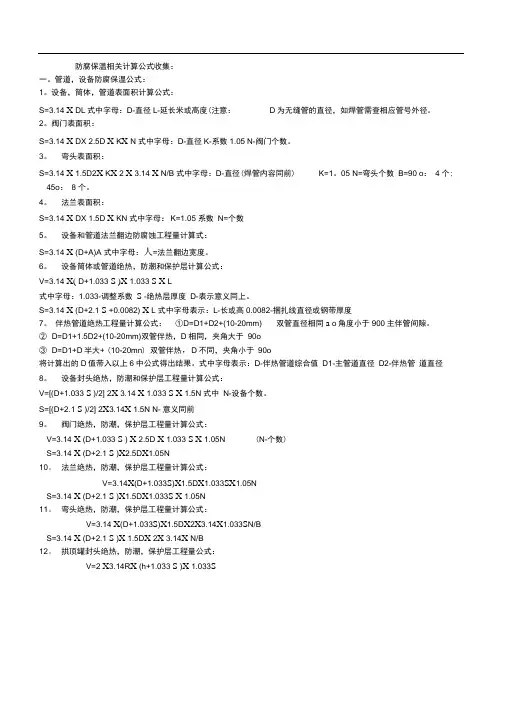

防腐保温相关计算公式收集：一。

管道，设备防腐保温公式：1。

设备，筒体，管道表面积计算公式：S=3.14 X DL式中字母：D-直径L-延长米或高度(注意：D为无缝管的直径，如焊管需查相应管号外径。

2。

阀门表面积：S=3.14 X DX 2.5D X K X N 式中字母：D-直径K-系数1.05 N-阀门个数。

3。

弯头表面积：S=3.14 X 1.5D2X K X 2 X 3.14 X N/B 式中字母：D-直径(焊管内容同前) K=1。

05 N=弯头个数B=90 o：4个; 45o：8 个。

4。

法兰表面积：S=3.14 X DX 1.5D X KN 式中字母：K=1.05 系数N=个数5。

设备和管道法兰翻边防腐蚀工程量计算式：S=3.14 X (D+A)A 式中字母：人=法兰翻边宽度。

6。

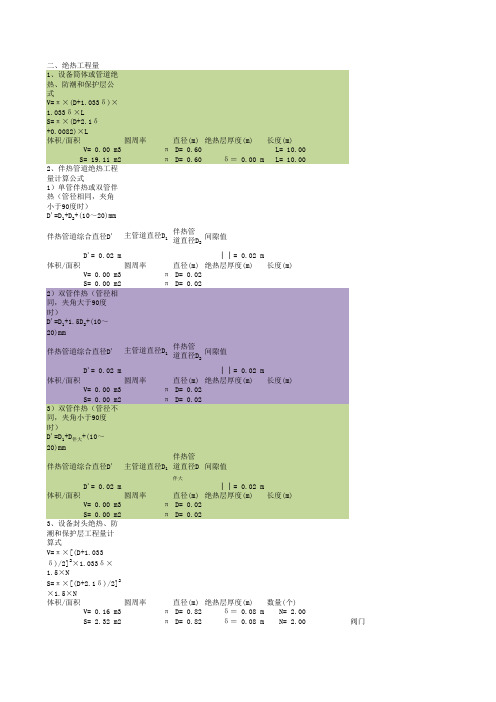

设备筒体或管道绝热，防潮和保护层计算公式：V=3.14 X( D+1.033 S )X 1.033 S X L式中字母：1.033-调整系数S -绝热层厚度D-表示意义同上。

S=3.14 X (D+2.1 S +0.0082) X L 式中字母表示：L-长或高0.0082-捆扎线直径或钢带厚度7。

伴热管道绝热工程量计算公式：①D=D1+D2+(10-20mm) 双管直径相同a o角度小于900主伴管间隙。

②D=D1+1.5D2+(10-20mm)双管伴热，D相同，夹角大于90o③D=D1+D半大+ (10-20mn) 双管伴热，D不同，夹角小于90o将计算出的D值带入以上6中公式得出结果。

式中字母表示：D-伴热管道综合值D1-主管道直径D2-伴热管道直径8。

设备封头绝热，防潮和保护层工程量计算公式：V=[(D+1.033 S )/2] 2X 3.14 X 1.033 S X 1.5N 式中N-设备个数。

S=[(D+2.1 S )/2] 2X3.14X 1.5N N- 意义同前9。

阀门绝热，防潮，保护层工程量计算公式：V=3.14 X (D+1.033 S ) X 2.5D X 1.033 S X 1.05N (N-个数)S=3.14 X (D+2.1 S )X2.5D X1.05N10。

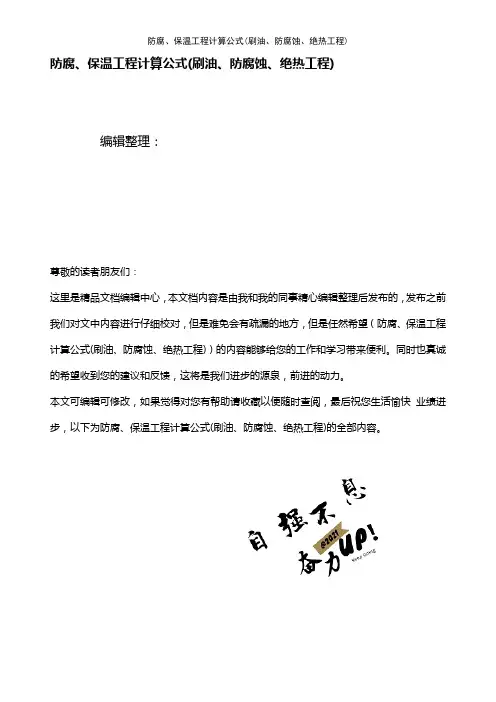

防腐、保温工程计算公式(刷油、防腐蚀、绝热工程)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（防腐、保温工程计算公式(刷油、防腐蚀、绝热工程)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为防腐、保温工程计算公式(刷油、防腐蚀、绝热工程)的全部内容。

第八册刷油、防腐、保温工程册说明一、《冶金工业建设工程预算定额》第八册《刷油、防腐蚀、绝热工程》（以下简称本定额)是根据国家冶金工业局（2000)冶发综字56号文确定的原则,在《全国统一安装工程预算定额》、九三年《冶金建设工程预算定额统一基价》的基础上，结合冶金建设工程实际情况进行编制。

本定额适用于冶金工厂的生成车间和与之配套的辅助车间，附属生成设施的新建、扩建项目（包括技术改造项目)中的设备、管道、金属结构等的刷同、防腐蚀、绝热工程。

二、本定额主要依据的标准、规范有：1．《设备、管道保温技术通则》GB4272－84。

2．《工业设备及管道绝热工程施工及验收规范》GBJl26-89。

3．《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91。

4.《全国统一安装工程预算定额》第十一册《刷油、绝热、防腐蚀工程》。

5．《冶金建设工程预算定额统一基价》第十一册《刷油、绝热、防腐蚀工程》。

三、本定额是按国内大多数施工企业采用的施工方法，机械化程序和合理的劳动组织进行编制的,使用时不因上述因素有差异而对本定额进行调整或换算。

四、本定额是按下列施工条件进行编制的：1。

设备、材料、成品、半成品、构件完好无损，符合质量标准和设计要求,附有合格证书和试验证明；2。

安装工程与土建工程之间的交叉作业正常；3。
