(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ个人理解上述体积公式的含义：D＋1.033δ表示：保温层中心到中心的长度 + 单根的扎带厚度（0.033δ） = 调整后的保温层中心线长度π×(D＋1.033δ)表示：保温层中心圆的周长（可想象成长度，仅管是圆形）1.033δ表示：保温层调整过系数的厚度（可想象成宽度）π×(D＋1.033δ)×1.033δ表示：长度*宽度S＝π×(D＋2.1δ＋0.0082)×L个人理解：D＋2.1δ＋0.0082表示：(直径+ 保温层厚度 * 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
风管保温层工程量计算规则工程量计算公式：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ5-1S=π×(D+2.1δ+0.0082)×L 5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。
2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。
(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。
将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。
3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N 5-6S=[(D+2.1δ)/2]2×π×1.5×N 5-7式中；N-封头个数。
4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N 5-9式中：N-阀门个数。
5.法兰绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×1.033δ×1.05×N 5-10S=π×(D+2.1δ)×1.5D×1.05×N 5-11式中：N-法兰个数6.弯头绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×2π×1.033δ×N/B 5-12S=π×(D+2.1δ)×1.5D××2π×N/B 5-13式中：N-弯头个数；B取定值为：90°弯头B=4;45°弯头B=8。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ个人理解上述体积公式的含义：D＋1.033δ表示：保温层中心到中心的长度 + 单根的扎带厚度（0.033δ） = 调整后的保温层中心线长度π×(D＋1.033δ)表示：保温层中心圆的周长（可想象成长度，仅管是圆形）1.033δ表示：保温层调整过系数的厚度（可想象成宽度）π×(D＋1.033δ)×1.033δ表示：长度*宽度S＝π×(D＋2.1δ＋0.0082)×L个人理解：D＋2.1δ＋0.0082表示：(直径+ 保温层厚度 * 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
绝热工程量。
(1)设备筒体或管道绝热、防潮与保护层计算公式:V＝π×(D＋1、033δ)×1、033δS＝π×(D＋2、1δ＋0、0082)×L式中D——直径1、033、2、1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0、0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热(管径相同,夹角大于90°时)。
D′＝D1＋1、5D2 ＋(10～20mm)③双管伴热(管径不同,夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值;D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层与保护层工程量。
(3)设备封头绝热、防潮与保护层工程量计算式。
V＝\[(D＋1、033δ)／2\]2 π×1、033δ×1、5×NS＝\[(D＋2、1δ)／2\]2 ×π×1、5×N(4)阀门绝热、防潮与保护层计算公式。
V＝π(D＋1、033δ)×2、5D×1、033δ×1、05×NS＝π(D＋2、1δ)×2、5D×1、05×N(5)法兰绝热、防潮与保护层计算公式。
V＝π(D＋1、033δ)×1、5D×1、033δ×1、05×N S＝π×(D＋2、1δ)×1、5D×1、05×N(6)弯头绝热、防潮与保护层计算公式。
V＝π(D＋1、033δ)×1、5D×2π×1、033δ× N／B S＝π×(D＋2、1δ)×1、5D×2π×N／B(7)拱顶罐封头绝热、防潮与保护层计算公式。
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热(管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热(管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。

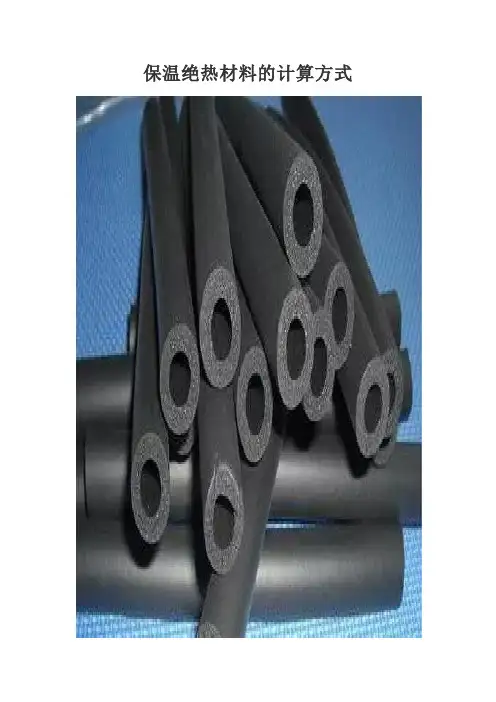

保温绝热材料的计算方式1.设备筒体、管道表面积计算公式：S=π×D×L （m2） (1)式中：D--设备或管道直径（m）；L--设备筒体高或管道延长米。
2.各种管件、阀门、人孔、管口凹凸部分，定额消耗量中已综合考虑，不再另外计算工程量。
第11.0.2条绝热工程设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L（m3） (2)S=π×（D+2.1δ+0.0082）×L（m2） (3)式中：D--直径（m）；1.033及2.1--调整系数；δ--绝热层厚度（m）；L--设备筒体或管道长度（m）；0.0082--捆扎线直径或带厚+防潮层厚度（m）。
2.伴热管道绝热工程量计算式：将下列D＇计算结果分别代入(2)、(3)计算出伴热管道的绝热层、防潮层和保护层工程量。
（1）单管伴热或双管伴热（管径相同，夹角小于90°时）D′=D1+D2+（10～20mm） (4)式中：D′--伴热管道综合值；D1--主管道直径；D2--伴热管道直径。
(10～20mm)--主管道与伴热管道之间的间隙。
（2）双管伴热（管径相同，夹角大于90°时）D′=D1+1.5D2+（10~20mm） (5)（3）双管伴热（管径不同，夹角小于90°时）D′=D1+D伴大+（10~20mm） (6)式中D1 --主管道直径；D伴大--伴热管大管直径。
3．设备封头绝热、防潮和保护层工程量计算公式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N （m3）(7)S=[(D+2.1δ)/2]2×π×1.5×N （m2） (8)式中N--封头个数。
4．阀门绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N （m3）(9)S=π×（D+2.1δ）×2.5D×1.05×N（m2） (10)式中N--阀门个数。
保温外保护层公式
一、圆形设备保温外保护层面积公式。
1. 当设备为圆筒形，采用平钢带或镀锌铁皮做保护层时。
- 对于单根管道或设备：
- 保护层面积S = π(D + 2δ+2δ_1+2d_1)L
- 其中D为设备或管道的外径（m）；δ为保温层厚度（m）；δ_1为防潮层厚度（m，若有）；d_1为捆扎钢带或钢丝的厚度（m）；L为设备或管道的长度（m）。
- 对于由n根相同管道组成的管束：
- 保护层面积S=π(D + 2δ+2δ_1+2d_1)L× n，各参数意义同上。
2. 当采用铝皮或不锈钢薄板做保护层时。
- 对于单根管道或设备：
- 保护层面积S=π(D + 2δ+2δ_1)L，这里因为铝皮或不锈钢薄板一般不用钢带捆扎，所以没有2d_1这一项。
- 对于管束：
- S=π(D + 2δ+2δ_1)L× n
二、方形设备保温外保护层面积公式。
1. 设备无顶面和底面（如方形管道）
- 保护层面积S = 2(a + b + 2δ+2δ_1+2d_1)L
- 其中a、b分别为方形管道截面的长和宽（m）；δ为保温层厚度（m）；δ_1为防潮层厚度（m，若有）；d_1为捆扎钢带或钢丝的厚度（m）；L为设备或管道的长度（m）。
2. 设备有顶面和底面（如方形箱体）
- 保护层面积S = 2[(a + b)(l + 2δ+2δ_1+2d_1)+al + bl]
- 这里a、b为底面的长和宽（m），l为设备的高度（m），其他参数意义同上。
在实际应用这些公式时，需要准确测量设备或管道的相关尺寸，并且根据所选用的保护层材料和结构确定公式中的各项参数值。
