中国联通NFC方案

0引言随着移动互联网及智能手机的发展，手机终端越来越多地应用于行业应用中。

其中利用手机的GPS定位功能、照片上传功能等实现管线、杆路、机房设备、销售终端、物业巡更等方面的巡检巡更功能，但使用手机GPS定位的主要问题是GPS定位的精度要在10-20米左右，在室内无法使用GPS定位功能，也无法定位到同一房间某个设备的巡检点上，之前曾考虑过使用二维码方式或蓝牙模块方式，但二维码图片容易被复制，蓝牙模块成功较高。

近年来，越来过多的手机具备了NFC功能，NFC又称近距离无线通信(Near Field Communication)，是一种短距离的高频无线通信技术，允许电子设备之间进行非接触式点对点数据传输（在十厘米内）交换数据，这个技术由非接触式射频识别（RFID）演变而来。

NFC 目前主要应用于手机支付功能，如通过手机可以在座公交时刷公交卡，在超市买物品时进行闪付等功能。

以上这些功能主要是通过手机NFC功能与SIM-SWP卡实现数据加密、安全认证功能实现，手机作为NFC信息的提供者。

NFC手机不仅能进行手机支付，还可以把手机作为一个读取NFC标签卡的设备，对写有不同信息及ID的标签卡内容读取ID并实现识别上传的功能。

本系统就是利用NFC手机的读取NFC标签的功能，实现了精确定点的巡更巡检的功能，同时利用手机的GPS 功能、照片上传功能、信息提交功能实现定点NFC标签内容识别、GPS位置信息上传、安全隐患照片上传、消息推送等其他相关功能。

由于NFC标签价格便宜、防水，可适合于不同的使用环境，可广泛布放于杆路、机房设备及任意需要定时巡检的物品上，使用时只需打开手机APP在标签卡上一放即可立即读取卡中的信息。

由于标签卡每一张的ID均不同，并且可以写取几百个字节的其他信息，因此可以作为定点巡检的唯一标识，同时通过GPS位置、照片上传等信息防止标签卡被移到其他地方作假使用，保证了巡检过程的真实性。

通过手机将信息读取后，实时上传巡检信息，管理人员也可以实时看到巡更巡检的信息，起到对巡检人员的监督职能。

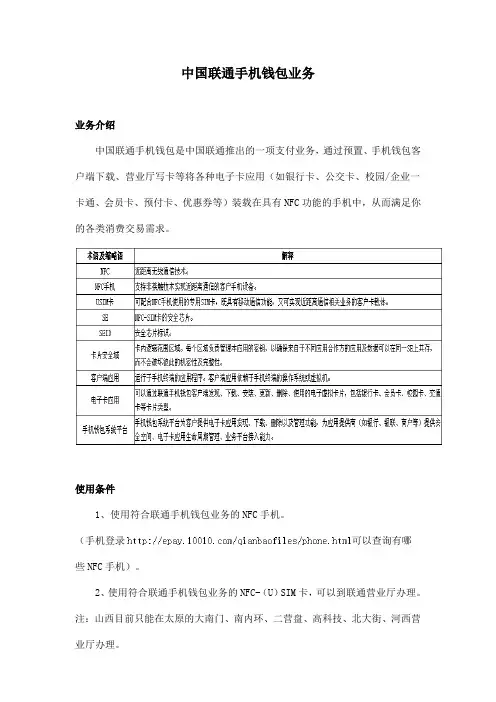

中国联通手机钱包业务业务介绍中国联通手机钱包是中国联通推出的一项支付业务，通过预置、手机钱包客户端下载、营业厅写卡等将各种电子卡应用（如银行卡、公交卡、校园/企业一卡通、会员卡、预付卡、优惠券等）装载在具有NFC功能的手机中，从而满足你的各类消费交易需求。

使用条件1、使用符合联通手机钱包业务的NFC手机。

（手机登录可以查询有哪些NFC手机）。

2、使用符合联通手机钱包业务的NFC-（U）SIM卡，可以到联通营业厅办理。

注：山西目前只能在太原的大南门、南内环、二营盘、高科技、北大街、河西营业厅办理。

3、下载联通手机钱包客户端。

开通范围中国联通3G/4G用户。

资费标准现在不收取功能费或服务费，但使用沃支付手机钱包客户端产生的流量费按你选择的套餐标准执行。

注：卡片应用下载是否收取费用，以页面提示为准。

开通/取消方式开通方式1、营业厅：携带有效证件到联通营业厅办理。

山西目前只能在太原的大南门、南内环、二营盘、高科技、北大街、河西营业厅办理。

2、客户端：1)如果你的NFC手机没有预装沃支付手机钱包客户端，你可以登录进行下载。

2）如果你是首次使用沃支付手机钱包客户端，根据界面提示激活并设置客户端登录密码，同时为你同步开通沃支付账户，且设置的登录密码与沃支付账户登录密码一致。

3）如果你手机号之前已经注册了中国联通沃支付账户，可以直接使用该手机号和沃支付登录密码登录沃支付手机钱包客户端，无需再次激活。

取消方式营业厅：携带有效证件到联通营业厅办理。

山西目前只能在太原的大南门、南内环、二营盘、高科技、北大街、河西营业厅办理。

业务小常识1、手机钱包可以做什么？答：手机钱包是中国联通联合多家银行、公交一卡通等合作伙伴推出的一项综合支付业务，你可以将常用卡应用加载到手机钱包中，实现刷手机乘坐公交、地铁、购物、小额支付等。

2、如何办理手机钱包业务？答：到联通营业厅办理手机钱包业务。

办理这个业务需要具备支持联通手机钱包业务的NFC手机，若没有支持的手机型号，你可以直接在营业厅购买一台手机，或登陆进行查询哪些手机型号支持，然后在联通营业厅办理手机钱包业务。

NFC SWP移动支付解决方案技术分析NFC是这几年飞速发展的一种新兴技术，技术目标是电子设备之间的近距离通讯，工作在13.56MHz频段.NFC技术的出现，极大地促进了RFID技术与移动通讯技术的融合进展，引发出许多新的应用模式。

SWP方案是基于NFC技术的一种移动支付解决方案.单线连接协议主要是连接手机SIM卡或者SD卡到CLF之间的通讯，现在已经被所有SIM卡厂商承认使用，更有部分手机制造商也加入此行列.SWP方案有三种实现方式，分别是NFC—SIM方案、NFC—SD方案以及全终端方案。

目前银联首推SWP-SD方案，国内三大运营商中国联通、中国电信、中国移动以SWP-SIM方案作为目标方案。

SWP方案的NFC功能实现由两部分组成:NFC模拟前端（NFC Controller与天线）和安全单元.根据应用需求的不同，安全单元可以是SIM、SD、SAM 或其它芯片.NFC—SIM 方案的安全单元是SIM卡，NFC-SD的安全单元是Micro SD卡.SWP方案和双界面卡方案、贴膜卡方案相比,其优势在于SWP相关规范属于国际规范,且产业链比较成熟，并且支持NFC技术的三种工作模式——卡模拟模式、读卡器模式以及点对点模式.1. SWP规范体系目前SWP方案已有成熟技术要求和测试方法，其ETSI标准体系如图所示.2。

SWP接口SWP是由Gemalto（金雅拓）公司提出的基于C6引脚的单线连接方案。

下图是SWP 方案连接示意图。

在SWP方案中，接口界面包括三根线：VCC（C1)、GND（C5)、SWP(C6），其中SWP 一根信号线上基于电压和负载调制原理实现全双工通讯,这样可以实现SIM卡在ISO7816界面定义下同时支持7816和SWP 两个接口,并预留了扩展第三个高速（USB）接口的引脚.支持SWP的SIM卡必须同时支持ISO和SWP两个通信协议,并且这两部分需要独立管理的,ISO界面的RST信号不能对SWP部分产生影响。

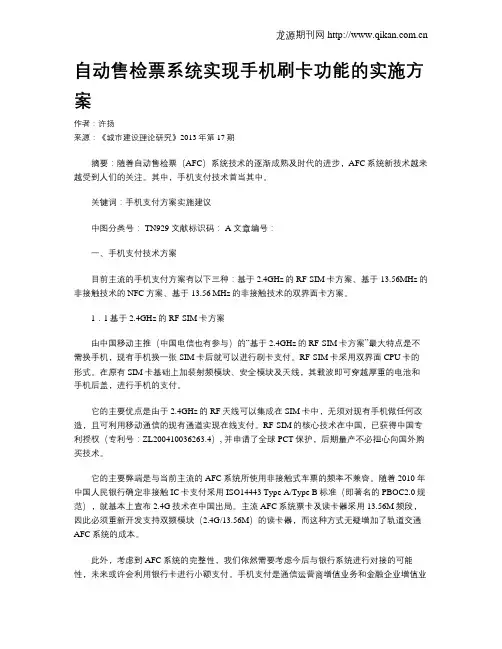

自动售检票系统实现手机刷卡功能的实施方案作者：许扬来源：《城市建设理论研究》2013年第17期摘要：随着自动售检票（AFC）系统技术的逐渐成熟及时代的进步，AFC系统新技术越来越受到人们的关注。

其中，手机支付技术首当其中。

关键词：手机支付方案实施建议中图分类号： TN929 文献标识码： A 文章编号：一、手机支付技术方案目前主流的手机支付方案有以下三种：基于2.4GHz的RF-SIM卡方案、基于13.56MHz的非接触技术的NFC方案、基于13.56 MHz的非接触技术的双界面卡方案。

1．1基于2.4GHz的RF-SIM卡方案由中国移动主推（中国电信也有参与）的“基于2.4GHz的RF-SIM卡方案”最大特点是不需换手机，现有手机换一张SIM卡后就可以进行刷卡支付。

RF-SIM卡采用双界面CPU卡的形式。

在原有SIM卡基础上加装射频模块、安全模块及天线，其载波即可穿越厚重的电池和手机后盖，进行手机的支付。

它的主要优点是由于2.4GHz的RF天线可以集成在SIM卡中，无须对现有手机做任何改造，且可利用移动通信的现有通道实现在线支付。

RF-SIM的核心技术在中国，已获得中国专利授权（专利号：ZL200410036263.4）, 并申请了全球PCT保护，后期量产不必担心向国外购买技术。

它的主要弊端是与当前主流的AFC系统所使用非接触式车票的频率不兼容。

随着2010年中国人民银行确定非接触IC卡支付采用ISO14443 Type A/Type B标准（即著名的PBOC2.0规范），就基本上宣布2.4G技术在中国出局。

主流AFC系统票卡及读卡器采用13.56M频段，因此必须重新开发支持双频模块（2.4G/13.56M）的读卡器，而这种方式无疑增加了轨道交通AFC系统的成本。

此外，考虑到AFC系统的完整性，我们依然需要考虑今后与银行系统进行对接的可能性，未来或许会利用银行卡进行小额支付。

手机支付是通信运营商增值业务和金融企业增值业务的交叉领域，通信运营商和银行业均看中手机支付的市场前景，均想在此领域起主导作用。

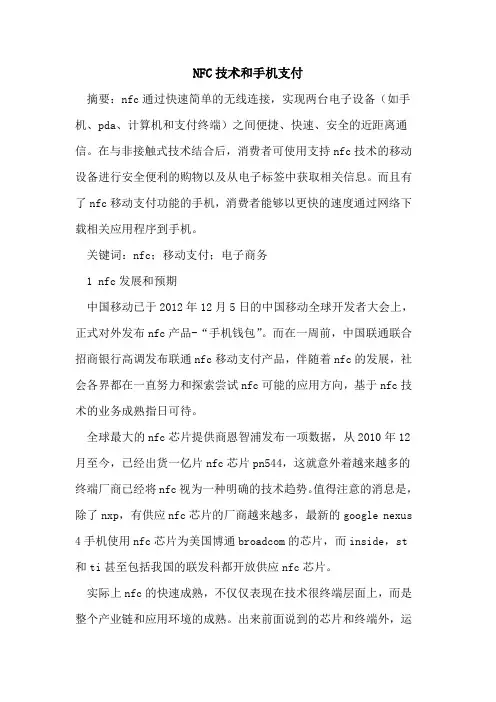

NFC技术和手机支付摘要：nfc通过快速简单的无线连接，实现两台电子设备（如手机、pda、计算机和支付终端）之间便捷、快速、安全的近距离通信。

在与非接触式技术结合后，消费者可使用支持nfc技术的移动设备进行安全便利的购物以及从电子标签中获取相关信息。

而且有了nfc移动支付功能的手机，消费者能够以更快的速度通过网络下载相关应用程序到手机。

关键词：nfc；移动支付；电子商务1 nfc发展和预期中国移动已于2012年12月5日的中国移动全球开发者大会上，正式对外发布nfc产品-“手机钱包”。

而在一周前，中国联通联合招商银行高调发布联通nfc移动支付产品，伴随着nfc的发展，社会各界都在一直努力和探索尝试nfc可能的应用方向，基于nfc技术的业务成熟指日可待。

全球最大的nfc芯片提供商恩智浦发布一项数据，从2010年12月至今，已经出货一亿片nfc芯片pn544，这就意外着越来越多的终端厂商已经将nfc视为一种明确的技术趋势。

值得注意的消息是，除了nxp，有供应nfc芯片的厂商越来越多，最新的google nexus 4手机使用nfc芯片为美国博通broadcom的芯片，而inside，st 和ti甚至包括我国的联发科都开放供应nfc芯片。

实际上nfc的快速成熟，不仅仅表现在技术很终端层面上，而是整个产业链和应用环境的成熟。

出来前面说到的芯片和终端外，运营上和产业环境都在向有利于nfc的发展方向推进。

nfc的主要参与运营商都在积极的行动。

美国的三大运营商合资的isis在2012年10月份在盐湖城和奥斯丁开始全球最大的nfc试点项目。

法国最大运营上orange已经开始推广nfc落地，并且接话在2013年初发展到永远300万的nfc用户，而韩国据称已经发放500万补nfc手机。

中国移动在2011年底宣布支持gsma组织的swap-nfc标准，这意味着中国融入主流技术，避免了发展没有终端的难题，。

目前中国移动已经发布有4款支持的nfc手机，相信伴随nfc业务的正式发布，在很短时间内，支持运营商的nfc业务的手机会越来越多，覆盖从低端到高端。

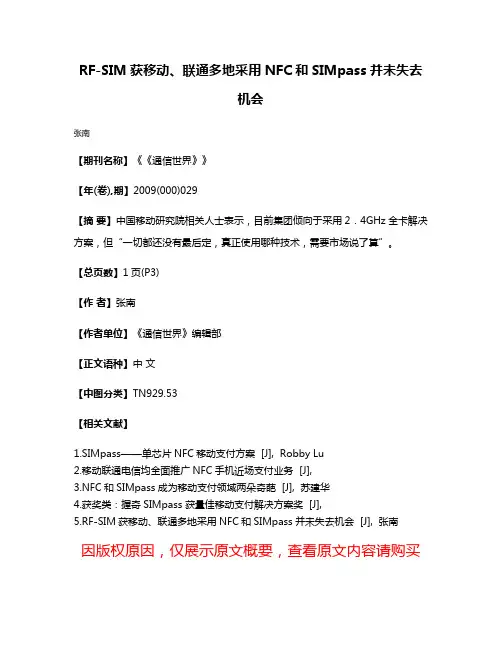

RF-SIM获移动、联通多地采用NFC和SIMpass并未失去
机会
张南
【期刊名称】《《通信世界》》
【年(卷),期】2009(000)029
【摘要】中国移动研究院相关人士表示，目前集团倾向于采用2．4GHz全卡解决方案，但“一切都还没有最后定，真正使用哪种技术，需要市场说了算”。

【总页数】1页(P3)
【作者】张南
【作者单位】《通信世界》编辑部
【正文语种】中文
【中图分类】TN929.53
【相关文献】
1.SIMpass——单芯片NFC移动支付方案 [J], Robby Lu
2.移动联通电信均全面推广NFC手机近场支付业务 [J],
3.NFC和SIMpass成为移动支付领域两朵奇葩 [J], 苏建华
4.获奖类：握奇SIMpass 获量佳移动支付解决方案奖 [J],
5.RF-SIM获移动、联通多地采用NFC和SIMpass并未失去机会 [J], 张南
因版权原因，仅展示原文概要，查看原文内容请购买。

Communication s World WeeklyNFC 商用拐点显现本刊记者|赵经纬2011年，全球NFC 市场布局明显加快，以美国的ISIS 、新加坡IDA TIP 、法国AFSCM 为代表的各国金融机构和电信运营商，纷纷走向联合，推出NFC 商用服务。

今年，央行连发两轮支付牌照，让各界对本就火热的移动支付行业多了更多期盼。

在远程支付领域，银行等金融机构和支付宝这样的第三方支付平台已渐渐建立起强大的竞争优势和市场份额，短时间内电信运营商难有大作为。

随着NFC （近场通信）在全球掀起风起云涌之势，三大运营商纷纷瞄准了这一新兴领域。

尽管NFC 技术标准已日趋完善，但NFC 在国内的商用之路仍充满挑战，从国外进程看，若想抓住NFC 起步的宝贵机遇，破除行业壁垒、完善产业生态已呈迫在眉睫之势。

技术条件已具备商业壁垒待突破市场咨询公司ABI 近期针对无线应用的一项调研显示，蓝牙、W i-Fi 、GPS 等传统无线功能正成为智能手机无所不在的应用，而随着数据需求的增长，NFC 和蓝牙4.0版本、802.11n 等新技术一起，将成为增速最快的新兴无线应用。

在中国，NFC 已喊了多年，尽管电信和金融机构一直致力于NFC 的商业成型，但目前仍未见明显商用动作，运营商将主要精力投入几个省市的NFC 试点。

与运营商和金融机构的磨合试探相比，第三方支付公司更为积极，近期，支付宝无线事业部总经理诸寅嘉明确表示，今年底或明年初将推出NFC 全手机方案。

“我们认为，NFC 的技术标准和技术条件已经具备。

”金雅拓通信业务部门中国区新产品业务总经理陈君岳告诉记者，“在欧、美、东南亚等区域，我们已经参与到了当地运营商NF 服务的建设中；在国内，我们也参与到了中国电信‘翼支付’、中国联通‘沃易付’、中国移动‘移动钱包’业务的试点中。

综合国内情况来看，用户使用习惯的培养、电信和金融机构协作模式的确定，成为NFC 起步的关键因素，在各方难以达成共识的时候，政府应起主导作用，明确NFC 发展的方向。

NFC端到端兼容性测试研究高一维;孙宇【摘要】近场支付由于其产业链过长、相关硬件厂商众多的特点,给其兼容性带来了巨大挑战.在NFC一致性测试的基础上,提出了严格的一致性测试、仪表兼容性测试、R/W兼容性测试、POS兼容性测试等4种提高NFC终端与POS之间兼容性的测试方法,并分析了其优缺点.行业相关方可结合自身资源及需求,采用其中一种或几种方法相结合的测试手段,提高NFC端到端兼容性,优化NFC支付生态环境.【期刊名称】《电信科学》【年(卷),期】2015(031)003【总页数】6页(P37-42)【关键词】NFC;POS;一致性测试;兼容性测试【作者】高一维;孙宇【作者单位】中国联合网络通信有限公司研究院北京100032;中国联合网络通信有限公司研究院北京100032【正文语种】中文1 引言2014年 9月，搭载 NFC（near field communication，近场通信）功能的iPhone6的上市，使得NFC成为真正意义上的高端手机标配；在此之前，华为、OPPO、魅族、小米等国内终端厂商也纷纷在中低端市场推出了不同价位的NFC手机。

NFC终端的全线覆盖使得NFC应用有了直接的载体并快速发展，除规模最大的行业应用——公交应用在全国大部分城市开通外，沃尔玛、星巴克、麦当劳等零售业、餐饮业的行业龙头也已纷纷在不同国家和地区开通近场支付业务，用户手机支付习惯已初步养成。

为了配合NFC支付的迅猛发展，中国银联也于2014年12月初完成了 500 万部“闪付”POS（point of sale，销售终端）的布置。

可以看出，在统一了NFC射频标准之后，经过产业链各方积极布局，基于NFC的移动支付或将在两年内迎来爆发式增长。

但NFC支付由于其先天产业链过长、相关硬件厂商众多等原因，其硬件性能差异、实现技术差异、标准差异等带来的兼容性问题成为NFC支付业务发展的巨大障碍。

在2014年进行的NFC终端外场测试中发现，仅北京一地与某款NFC终端存在兼容性的“一卡通”行业POS就多达400余部。

1 引言近场通信（NFC，Near Field Communication）技术是近年来被广泛应用的一项新技术，这项技术被广范应用于电子支付、身份识别和信息传递等的各种应用领域，从而促进电信、银行、交通等领域的进一步融合，给人们的生活带来便捷。

N F C 的应用分为行业应用和个人应用，如图1所示，行业应用如信用卡、电子票证、门禁卡、电子钱包等，个人应用满足人们日常的需求，可应用于衣食住行、工作娱乐等各个方面。

目前在我国，广泛使用的NFC业务不少，但都各自中国联合网络通信有限公司【摘 要】文章介绍了NFC的应用场景及发展趋势，比较了基于智能卡的NFC的三种实现方法，并对基于智能卡的NFC业务发展提出一些建议。

【关键词】NFC 智能卡 移动支付收稿日期：2009年12月21日图1 NFC的应用领域为阵，每个应用需单独建立一套系统，如单位门禁卡、公交卡、ETC（Electronic Toll Collection不停车收费）等。

每一套单独的应用都要建立一套系统，每使用一个NFC应用，用户都需要带一张卡或一个装置，如此一来，给用户的使用带来很多的不便。

而移动通信终端具有整合NFC应用的优势，无线网络能为这些应用提供随时随地的传递信息，同时移动通信系统的安全机制也能被NFC业务所用，尤其是移动通信终端中使用的智能卡，为NFC业务在手机终端中实现提供了很多实用的机制。

2 智能卡与NFC业务移动通信终端，也就是我们常说的手机，具有得天独厚的优势来成为NFC业务用户侧的载体，主要体现在以下三个方面：首先，很多人都拥有手机，将NFC业务用户侧模块植入手机，不会增加额外携带的装置；其次，手机是无线通信的终端，NFC也是一种无线通信，将NFC的装置放入手机，可以共用一些装置和器件，如天线和射频部分；第三，手机中的用户识别模块，是功能强大的智能卡，在移动通信中提供了认证鉴权、计费等功能；此外，智能卡中的一些新技术，如GP（Global Platform）能管理应用，为应用提供安装、下载、删除等功能，而这些功能，都能满足NFC的某些需求。
