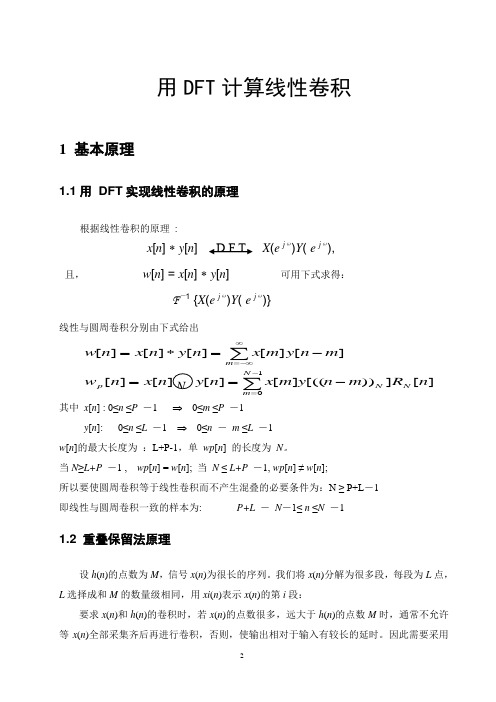

用DFT 计算线性卷积1 基本原理1.1用 DFT 实现线性卷积的原理线性与圆周卷积分别由下式给出其中 x [n ] : 0≤n ≤P －1 ⇒ 0≤m ≤P －1 y [n ]: 0≤n ≤L －1 ⇒ 0≤n － m ≤L －1 w [n ]的最大长度为 ：L+P-1，单 wp [n ] 的长度为 N 。

当N ≥L+P －1 , wp [n ] = w [n ]; 当 N ≤ L+P －1, wp [n ] ≠ w [n ];所以要使圆周卷积等于线性卷积而不产生混叠的必要条件为：N ≥ P+L －1 即线性与圆周卷积一致的样本为: P+L － N －1≤ n ≤N －11.2 重叠保留法原理设h (n )的点数为M ，信号x (n )为很长的序列。

我们将x (n )分解为很多段，每段为L 点，L 选择成和M 的数量级相同，用xi (n )表示x (n )的第i 段：要求x (n )和h (n )的卷积时，若x (n )的点数很多，远大于h (n )的点数M 时，通常不允许等x (n )全部采集齐后再进行卷积，否则，使输出相对于输入有较长的延时。

因此需要采用][]))[((][][[][][][][][][1n R m n y m x n y n x n w m n y m x n y n x n w N NN m p m -==-=*=∑∑-=∞-∞=根据线性卷积的原理 :x [n ] * y [n ] D F T X (e j ω)Y ( e j ω),且， w [n ] = x [n ] * y [n ] 可用下式求得：F －1{X (e j ω)Y ( e j ω)}分段卷积或称分段过滤的办法，即将x (n )分成点数和h (n )相仿的段，分别求出每段的卷积结果，然后用一定方式把它们合在一起，便得到总的输出，一种分段卷积的方法就是重叠保留法。

设h (n )的点数为M ，信号x (n )为很长的序列。

论述计算题（40分）1、试分析DFT与DTFT及Z变换之间的关系，并详细阐述用DFT计算线性卷积的方法和步骤。

FT（傅里叶变换）是对纯虚数变换的情况，是拉普拉斯变换的特殊情况，即傅里叶变换是S仅在虚轴上取值的拉普拉斯变换。

Z变换是离散化的拉普拉斯变换（即拉普拉斯变换对应的是连续信号，而Z变换对应的是离散信号），是离散时间傅里叶变换（DTFT）的一种拓展形式，所以Z变换和拉普拉斯变换类似。

DFT（离散傅里叶变换）是傅里叶变换的离散形式，也即将x(t)进行傅里叶变换后进行离散采样得的函数X[jw]DTFT（离散时间傅里叶变换）为将x(t)先进行离散采样处理得到离散时间系列x[n]，然后再对x[n]进行傅里叶变换。

可以看作是将()jwX e在频域展开为傅立叶级数，傅立叶系数即是x[n]。

DTFT是Z变换的特殊情况，只有绝对可和的离散信号才有DTFT，所以Z变换用于那些不满足绝对可和的信号，如T j Tz eσ+Ω=(T 是采样间隔)，当σ=0时,就是DTFT。

此时其时域是离散的，而频域依然是连续的。

图像上，对应的是z平面的单位圆。

用DFT计算线性卷积：线性卷积：一个离散序列通过一个离散的线性时不变系统，它的输出即为y[k]，即在时域上，输出信号等于输入信号和系统的单位脉冲响应h[k] 的卷积。

即：y[][]*[]k x k h k=y[k]利用DFT 的循环卷积特性，可由DFT 计算线性卷积：比如若系列x[k]的长度为N，系列h[k]的长度为M，则L>=N+M-1点的循环卷积等于x[k]与h[k]的线性卷积。

即：x[k]*h[k]=x1[k] h1[k]DFT实现具体过程为：1. 首先将两序列在尾部补零，延拓成长度为L=M+N -1的序列2. 将两序列进行循环卷积，卷积后的结果即为线性卷积的结果 即：其中乘法总次数为：23log 2LL L ⨯+ 结论：线性卷积可以完全使用DFT 实现，而DFT 可以使用其快速算法FFT 大大降低计算量。

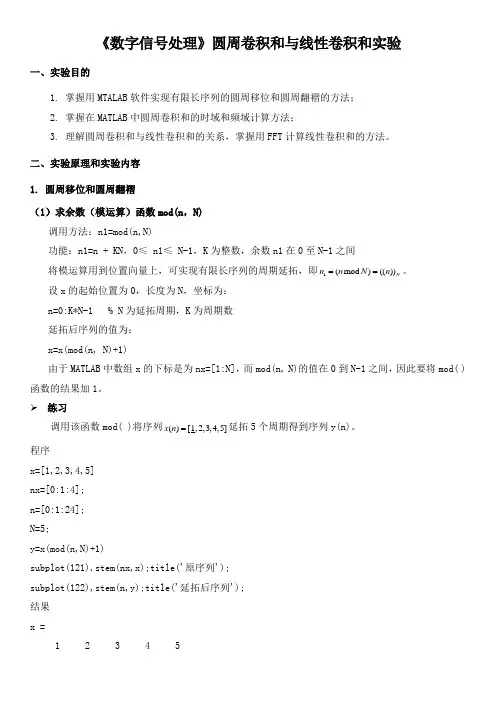

⽤matlab验证卷积定理
⽤matlab验证卷积定理
卷积定理
⼀、实验⽬的
通过本实验，验证卷积定理，掌握利⽤DFT和FFT计算线性卷积的⽅法。

⼆、实验原理
时域圆周卷积在频域上相当于两序列DFT的相乘，因⽽可以采⽤FFT的算
法来计算圆周卷积，当满⾜
121
L N N
≥+-时，线性卷积等于圆周卷积，因此可利⽤FFT计算线性卷积。

三、实验内容和步骤
1．给定离散信号()
x n和()
h n，⽤图解法求出两者的线性卷积和圆周卷积；2．编写程序计算线性卷积和圆周卷积；
3．⽐较不同列长时的圆周卷积与线性卷积的结果，分析原因。

四、实验设备
计算机、Matlab软件
五、实验报告要求
1．整理好经过运⾏并证明是正确的程序，并且加上详细的注释。

2．给出笔算和机算结果对照表，⽐较不同列长时的圆周卷积与线性卷积的结果对照，作出原因分析报告。

3．结出⽤DFT计算线性卷积的⽅法。

标题：FPGA实现快速傅里叶变换加速卷积的原理与应用在当今信息时代，数字信号处理和数据处理已经成为许多领域中不可或缺的部分。

而在处理这些信号和数据时，快速傅里叶变换（FFT）和卷积运算是常用的数学工具。

在很多实际应用中，由于其高复杂度，这两个运算往往需要花费大量的时间和资源。

然而，通过利用现代的FPGA技术，我们可以实现这些运算的高效加速，本文将探讨如何利用FPGA来加速实现快速傅里叶变换卷积。

1. 背景介绍快速傅里叶变换（FFT）是一种离散傅里叶变换（DFT）的快速算法。

它不仅可以用于频域分析和信号处理，还被广泛应用于图像处理、通信、雷达和生物医学领域等。

而卷积运算则是数字信号处理和图像处理中常见的运算之一，用于实现信号的滤波、特征提取和模式识别等。

然而，这两种运算都具有较高的计算复杂度，特别是在涉及大规模数据时，传统的处理方法往往效率低下。

2. FPGA加速计算的优势FPGA（Field-Programmable Gate Array）是一种灵活可编程的数字集成电路，它通过可编程的逻辑单元和可编程的连接网络，可以实现大规模的并行计算和高速数据处理。

这使得FPGA在加速计算领域具有独特的优势。

与传统的CPU和GPU相比，FPGA可以根据具体的应用需求进行快速定制和优化，提供更高的计算密度和更低的功耗。

利用FPGA来加速实现FFT和卷积运算，可以大幅提高运算速度和效率。

3. FPGA实现快速傅里叶变换在实现FFT时，FPGA可以充分利用其并行计算的特性，通过设计合适的硬件结构和算法，实现FFT运算的高效加速。

可以采用基于蝶形运算单元（Butterfly）的并行计算结构，利用FPGA的片上资源进行数据流控制和计算单元的并行化。

通过巧妙的数据流设计和数据重用策略，还可以有效地减少时序延迟和资源消耗，进一步提高FFT算法的运行速度。

在实际应用中，基于FPGA的FFT加速器已经被广泛应用于通信系统、无线电频谱监测和图像处理等领域。

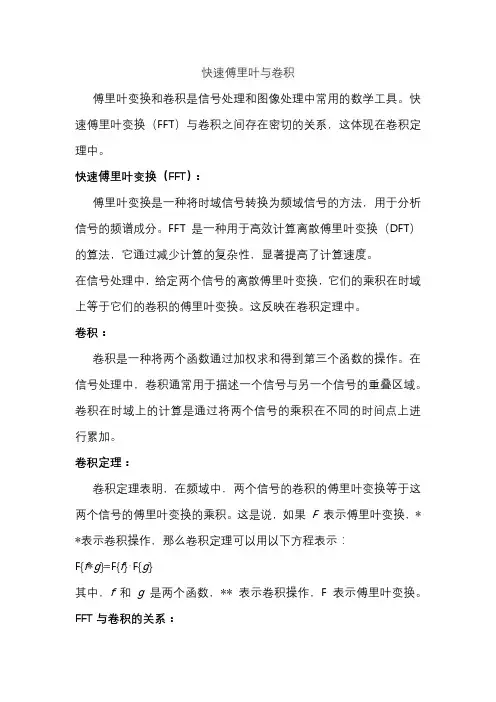

快速傅里叶与卷积
