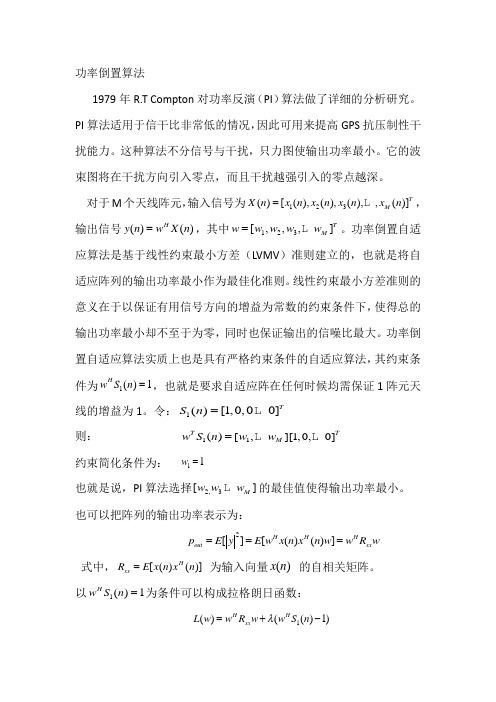

功率倒置算法的推导

功率倒置算法1979年R.T Compton 对功率反演（PI ）算法做了详细的分析研究。

PI 算法适用于信干比非常低的情况，因此可用来提高GPS 抗压制性干扰能力。

这种算法不分信号与干扰，只力图使输出功率最小。

它的波束图将在干扰方向引入零点，而且干扰越强引入的零点越深。

对于M 个天线阵元，输入信号为123()[(),(),(),,()]TM X n x n x n x n x n = ，输出信号()()H y n w X n =，其中123[,,,]T M w w w w w = 。

功率倒置自适应算法是基于线性约束最小方差（LVMV ）准则建立的，也就是将自适应阵列的输出功率最小作为最佳化准则。

线性约束最小方差准则的意义在于以保证有用信号方向的增益为常数的约束条件下，使得总的输出功率最小却不至于为零，同时也保证输出的信噪比最大。

功率倒置自适应算法实质上也是具有严格约束条件的自适应算法，其约束条件为1()1H w S n =，也就是要求自适应阵在任何时候均需保证1阵元天线的增益为1。

令：1()[1,0,00]T S n =则： 11()[,][1,0,0]T T M w S n w w =约束简化条件为： 11w =也就是说，PI 算法选择2,3[]M w w w 的最佳值使得输出功率最小。

也可以把阵列的输出功率表示为：2[][()()]H H H out xx p E y E w x n x n w w R w === 式中，[()()]H xx R E x n x n = 为输入向量()x n 的自相关矩阵。

以1()1H w S n =为条件可以构成拉格朗日函数：1()(()1)H H xx L w w R w w S n λ=+-令()0w L w ∆=，即得到最佳加权向量和最小输出功率 ：1*0121*10m in 11{[]()opt xx T xx w p R S P E y S R S ---===最小均方算法（LMS ）最小均方算法即LMS 算法是B ．widrow 和Hoff 于1960年提出的。

基于子空间投影的功率倒置卫星导航抗干扰算法
赵飞;郎荣玲;李武涛
【期刊名称】《现代导航》
【年(卷),期】2017(008)005
【摘要】基于线性约束最小方差准则的功率倒置算法用于干扰抑制领域中,在干扰来向上形成的零陷开口较宽,且当强弱干扰共存的时候,算法在弱干扰来向上引入的零陷深度较浅.通过研究及推导功率倒置算法的数学原理,将观测信号的协方差矩阵进行分解,得到相互正交的干扰子空间和噪声子空间,发现上述问题存在的原因是算法含有干扰空间的加权和.基于此,本文通过引入子空间投影方法,避免干扰子空间对算法的影响.通过仿真证明,本文算法可以在弱干扰方向形成较深的零陷,从而有效的改善算法的抗干扰能力.
【总页数】5页(P323-327)
【作者】赵飞;郎荣玲;李武涛
【作者单位】北京航空航天大学,北京 100191;北京航空航天大学,北京 100191;北京航空航天大学,北京 100191
【正文语种】中文
【中图分类】TN973.3
【相关文献】
1.基于功率倒置算法的GPS抗干扰实时系统实现 [J], 吴仁彪;孙擎宇;胡铁乔;卢丹;王磊
2.一种改进的功率倒置卫星导航抗干扰方法 [J], 江城;王晓宇
3.一种新的子空间投影抗干扰改进算法 [J], 余小游;李永艳;聂俊伟;李建;孙广富
4.基于功率倒置算法的GPS抗干扰天线研究 [J], 柯熙政;卢瑜
5.基于北斗卫星导航系统的功率倒置算法仿真研究 [J], 曹有权
因版权原因，仅展示原文概要，查看原文内容请购买。

北斗和GPS双模接收机干扰抑制算法的设计与实现张建立;杨祖芳;潘伟;郑建生【摘要】BeiDou and GPS receivers are susceptible to interference.In order to improve the performance of the receiver under strong jamming environment,the effects of different arrays and different algorithms on the anti-jamming performance of the receiver were studied.An anti-jamming platform for BeiDou and GPS dual-mode receiving system was designed and implemented on the basis of GPS anti-interference research.The experimental results show that by this system,the BeiDou and GPS dual-mode receivers can search up to 6 BeiDou navigation satellites and 5 GPS navigation satellites, and locate under the environment of -30 dBm strong interference.The system can also be extended to a variety of satellite navigation receivers anti-jamming platform.%目前北斗/GPS双模接收系统的抗干扰研究还比较少,主要是针对GPS的抗干扰研究.北斗和GPS接收机易被干扰,为了改善强干扰环境下接收机的性能,研究不同阵列、不同算法对接收机抗干扰性能的影响,在GPS的抗干扰研究的基础上设计并实现了一套北斗和GPS双模接收系统的抗干扰平台.实验结果表明,该系统能使北斗和GPS双模接收机在—30 dBm 强干扰的环境下搜到6颗北斗导航卫星和5颗GPS导航卫星,并正常定位,说明该系统能达到干扰抑制的目的.该系统也可推广至多种卫星导航接收机的抗干扰平台.【期刊名称】《中国空间科学技术》【年(卷),期】2017(037)001【总页数】7页(P117-123)【关键词】北斗;全球定位系统;干扰抑制;双模接收机;抗干扰平台【作者】张建立;杨祖芳;潘伟;郑建生【作者单位】武汉大学 GNSS中心,武汉 430079;武汉工商学院信息工程学院,武汉 430065;武汉大学 GNSS中心,武汉 430079;武汉大学 GNSS中心,武汉 430079;武汉大学电子信息学院,武汉 430072【正文语种】中文【中图分类】TN927.2近年来，随着导航技术在军事领域应用越来越多，电子对抗也被越来越多地出现在全球导航卫星系统(Global Navigation Satellite System,GNSS)中。

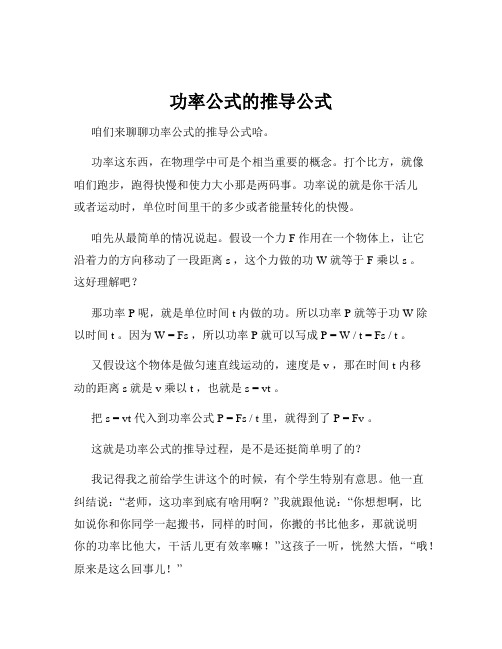

功率公式的推导公式咱们来聊聊功率公式的推导公式哈。
