固结、回填灌浆（锚杆、排水孔）实测孔位布置图承建单位：中国水利水电第九工程局有限公司合同编号：№：
制图：校核：年月日
锚杆施工验收签证单
承建单位：中国水利水电第九工程局有限公司合同编号：№：
锚杆质量检查记录表
承建单位：中国水利水电第九工程局有限公司合同编号：№：
喷锚支护锚杆、钢筋网安装工序质量评定表
承建单位：中国水利水电第九工程局有限公司合同编号：№：
※为水泥砂浆锚杆允许偏差，树脂和快硬水泥卷锚杆为≮杆体有效长度，且≯杆体有效长度30cm，摩擦型锚杆应比锚杆长10～50mm
喷混凝土施工前验收签证单
承建单位：中国水利水电第九工程局有限公司合同编号：№：
喷、锚支护喷射混凝土工序质量评定表
承建单位：中国水利水电第九工程局有限公司合同编号：№：
喷射混凝土检查表
承建单位：中国水利水电第九工程局有限公司合同编号：№：
喷锚支护施工记录表
承建单位：中国水利水电第九工程局有限公司合同编号：№：
喷、锚支护单元工程验收签证单
承建单位：中国水利水电第九工程局有限公司合同编号：№：

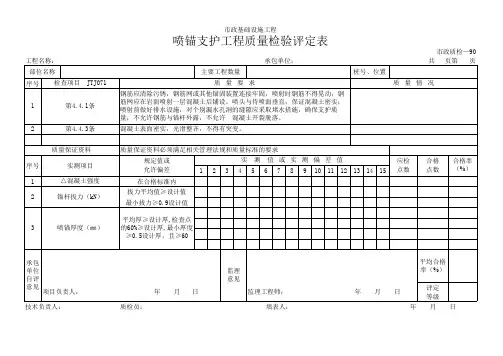

喷、锚支护单元工程质量评定表
承建单位：中国水利水电第九工程局有限公司合同编号：№：
锚杆拉拔检测记录表
承建单位：中国水利水电第九工程局有限公司合同编号： No：
校核：操作：记录：现场监理：。
锚喷支护工程验收表格
锚喷支护单元工程验收申请表 (1)
固结、回填灌浆（锚杆、排水孔）实测孔位布置图 (2)
锚杆施工验收签证单 (3)
锚杆质量检查记录表 (4)
锚喷支护锚杆、钢筋网安装工序质量评定表 (5)
喷混凝土施工前验收签证单 (7)
锚喷支护喷射混凝土质量工序评定表 (8)
喷射混凝土检查表 (9)
锚喷支护施工记录 (10)
锚喷支护单元工程验收签证单 (11)
锚杆拉拔检测记录表 (13)
锚喷支护单元工程质量评定表 (14)
2、本表由承建单位报送六份，监理部签署意见后,监理部留二份,返回承建单位四份备查和存档。

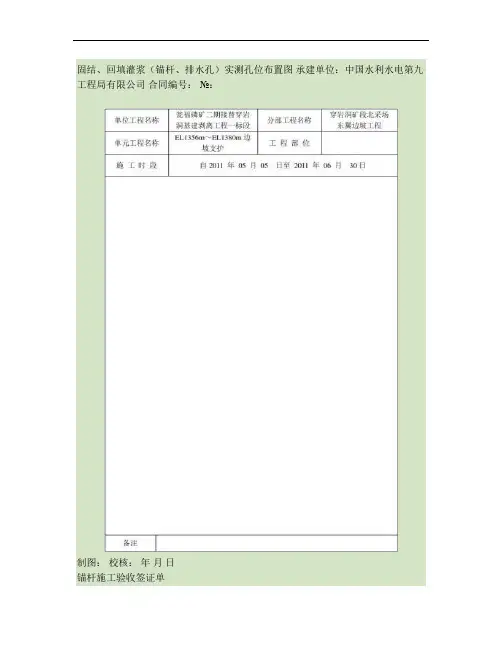

固结、回填灌浆（锚杆、排水孔）实测孔位布置图
制图：校核：年月日
锚杆施工验收签证单
锚杆质量检查记录表
锚喷支护锚杆、钢筋网安装工序质量评定表
※为水泥砂浆锚杆允许偏差，树脂和快硬水泥卷锚杆为≮杆体有效长度，且≯杆体有效长度30mm，摩擦型锚杆应比锚杆长10～50mm。
喷混凝土施工前验收签证单
锚喷支护喷射混凝土质量工序评定表
喷射混凝土检查表
锚喷支护施工记录
锚喷支护单元工程验收签证单
锚杆拉拔检测记录表
校核：操作：记录：现场监理：
锚喷支护单元工程质量评定表
承建单位合同编号：№。
锚杆施工验收表
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。
喷锚支护钢筋网施工验收表
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。
边坡开挖施工验收表
承建单位:
说明:本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。
锚孔检查记录表
排水孔检查记录表承建单位：
喷射混凝土厚度检查记录表。

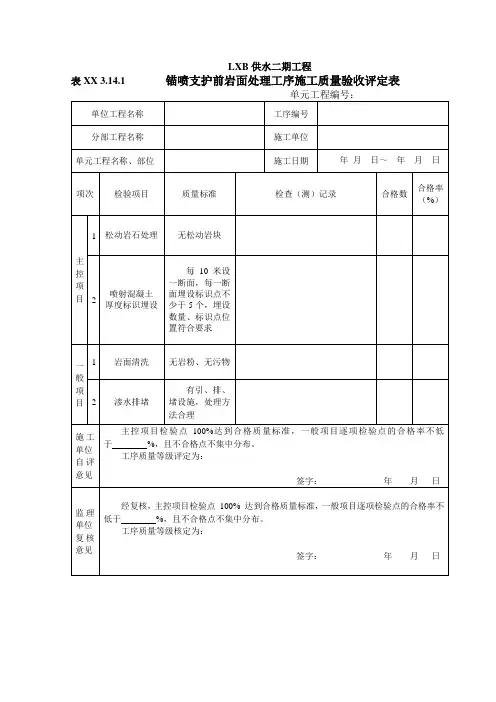

LXB供水二期工程表XX 3.14.1 锚喷支护前岩面处理工序施工质量验收评定表表XX 3.14.1填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1、本表适用于锚喷支护前岩面处理工序施工质量验收与评定。
单位工程、分部工程名称、单元工程名称、部位填写与表XX 3.14相同。
2、检验方法与检验数量（1）主控项目项次1：全锚喷支护面用人工或机械清理。
项次2：喷射混凝土厚度标识埋设作为喷射混凝土施工时控制厚度的标记，每间隔10m设1个埋设断面，每断面埋设标识点不少于5个，从拱顶向下间隔布设。
（2）一般项目项次1：岩面清洗要求：喷射混凝土前用高压风水冲洗受喷面；对遇水易潮解、泥化的岩层，则应用高压风清扫岩面。
项次2：现场观察渗水堵排效果。
3、评定标准（1）主控项目检验点100%达到合格质量标准，一般项目逐项70%及以上的检验点合格，不合格点不集中分布，且不合格点的质量不超出有关规范或设计要求的限值，该工序质量评定合格。
（2）主控项目检验点100%达到合格质量标准，一般项目逐项90%及以上的检验点合格，不合格点不集中分布，且不合格点的质量不超出有关规范或设计要求的限值，该工序质量评定优良。
LXB供水二期工程表XX 3.14.2 锚杆工序施工质量验收评定表表XX 3.14.2填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1、本表适用于锚喷支护单元工程锚杆工序施工质量验收与评定。
单位工程、分部工程名称、单元工程名称、部位填写与表XX 3.14相同。
2、检验方法与检验数量（1）主控项目检验方法：项次1：抽检，查看试验资料，项次2：钢尺、测杆量测；项次3：观察检查，项次4：查看试验记录。
检验数量：项次1：按批抽查；项次2、3：抽查10％~15％；项次4：每300根抽查3根。
（2）一般项目检验方法：项次1：钢尺、仪器量测（质量标准如合同、设计文件有相关要求时，按合同约定、设计要求执行）；项次2：罗盘仪、仪器量测；项次3、4：钢尺量测；项次5：现场检查；项次6：查看。
- 让每一个人同等地提高自我锚杆施工查收表承建单位：单位工程名称单元工程量分部工程名称施工日期分项工程名称、部查验日期位项次检查项目规定值或设计值检查记录1孔数(或杆数)长度 3m2孔深 (cm)( 误差± 5)3孔轴方向垂直于构造面或切合设计要求4孔位误差 (cm)小于 105细石混凝土配合比C206锚杆孔清理无岩粉、积水材质Ⅱ级锚直径（ mm）257杆长度（ m）38排水孔数深间距- 让每一个人同等地提高自我施工单位建议：监理单位建议：项目负责人：日期：监理工程师：日期：说明：本表由承建单位报送四份，监理部签订建议后，监理部留一份，返回承建单位三份备查和存档。
喷锚支护钢筋网施工查收表承建单位：单位工程名称单元工程量分部工程名称施工日期分项工程名称、部位查验日期项次检查项目规定值或设计值检查记录1材质Ⅰ级2直径（ mm）43钢筋间距（㎜）1004钢筋网与基岩面距离（㎜）305钢筋绑扎牢靠6钢筋网与锚杆连结焊接- 让每一个人同等地提高自我施工单位建议：监理单位建议：项目负责人：日期：监理工程师：日期：说明：本表由承建单位报送四份，监理部签订建议后，监理部留一份，返回承建单位三份备查和存档。
边坡开挖施工查收表承建单位：单位工程名称单元工程量分部工程名称施工日期分项工程名称、部位查验日期项次检查项目质量标准检查记录1△保护层开挖浅孔、密孔2△均匀坡度1:3开挖坡面稳固、无松动岩块项次检测项目同意误差合格合格率设计值实测值(%)（cm）点数- 让每一个人同等地提高自我1坡脚标高+20 -102坡面斜长+30局部≤ 15m-203超欠斜长+75挖＞ 15m-30检测结果共检测点，此中合格点，合格率%评定建议单元工程质量等级施工单位建议：监理单位建议：项目负责人：日期：监理工程师：日期：说明：本表由承建单位报送四份，监理部签订建议后，监理部留一份，返回承建单位三份备查和存档。
锚孔检查记录表承建单位：单位工程名称单元工程量分部工程名称施工日期分项工程名称、部位查验日期孔径设计值（ cm）实测值（ cm）序号孔径序号设计值（ cm）实测值（ cm）（ mm）（ mm）总计共根锚杆，此中合格根。
