护坡治理工程施工方案

1

西荷花园11＃、12＃住宅楼工程

护

坡

专

项

施

工

方

案

施工单位：中建六局土木工程公司

编制：

审核：

审批：

时间：

2 护坡方案

一、工程概述

本工程位于西安市碑林区西何家村，劳卫路与太白路交汇处东南侧。属西安市城中村改造重点工程。本工程地下一层，11＃楼地上三十一层，12＃楼地上三十层。

据地质报告：

地下土质：①层粘质粘土、填土

②层砂质粉土、粘质粉土

③层砂质粉土、粘质粉土

二、编制依据

1、本工程地质报告

2、建筑基坑技术规程（JGJ120-99）

3、建筑桩基础设计规范（GBJ7-89）

4、建筑市政降水工程技术规范（JGJ/T11-98）

5、根据基础验槽时，西安市质量站提出的相关要求

6、西荷花园11＃、12楼施工图纸

三、主要施工方法

（一）土钉施工方法

1、在现有挖好的坡面上，拉线、布点确定土钉的位置。

2、土钉基坑边上表用12钢筋，间距1m；长度50cm人工直接打入土中，留出端头用φ6钢筋拉结焊牢，形成整体。 3

3、坡面上用φ10钢筋，长50cm；间距1m，梅花状布置打入土中，钢筋端部留出弯钩以便于连接钢筋和钢丝网固定。

4、在梅花状布置土钉上，横竖两方向间距1m，布置φ6的连接钢筋，然后上布钢丝网片。

5、土钉倾角为10度。

（二）钢筋制作

1、钢筋使用工程用的钢筋现场加工即可。

2、钢筋长度不够可焊接，但要保证数量和长度。

3、钢筋与土钉及钢丝网片间用人工绑扎，紧贴坡面。

（三）砂浆面层制作

1、砂浆用1：2.5水泥砂浆厚30mm。

2、砂浆粉刷前注意坡面土的湿度要适应。

3、砂浆粉刷只要将钢丝网片盖住，不开裂即可。注意洒水养护。

（四）基坑南端2-1轴至2-19轴之间，因土质含水量较大，不便做水泥砂浆护坡，作如下处理：

① 清除坡顶上部土方，使坑壁形成超过1：0.5的顺坡。

② 临近基坑底部的坡脚，采用脚手架钢管打入土中，加木板形式，预防滑坡土方流入基坑，堵塞坑周排水沟。

证明

沱浍河航运开发建设工程(河南段一期)SG-10标段护坡工程施工方案经我公司技术部门审核通过，同意实施。

广东航达工程有限公司

2015年4月13日

砼护坡施工方案

1. 工程概述

本标段项目范围自K8+487至K11+000段航道里程为2.513km，护岸工程左岸K8+487至K11+000段2.513km、右岸K8+487至K11+000段2.513km，采用C20混凝土，护坡坍落度6～8cm，三级配，护坡厚180mm，级配碎石10cm厚垫层、下设土工布，施工时按设计图纸放样定线，准确定出纵横向分缝位置。每隔20m设一道变形缝，变形缝宽度2cm，现浇砼护岸应在纵横方向设置纵、横施工缝，纵向不大于1.5m，横向不大于2m，纵、横缝均采用沥青填筑，缝宽均为2cm。

2. 砼护坡施工工序

坡面整平——铺设土工布——浇筑砼压顶及护脚——碎石垫层铺筑——立模——布设排水管——坡面砼浇筑

2.1砼护坡施工概况

护坡混凝土从▽20.00护坡脚至▽23.50混凝土护坡压顶，伸缩缝宽20mm，并用聚乙烯泡沫板塞填。砼护坡板上设φ30PVC排水孔，矩形布置，纵横向间距1.5m×2m,下倾3°，排水管进口包反滤土工布，砼护坡施工时采用“跳块法”进行施工。

2.2测量放样

在护坡工作面出来以后，即对河底护脚进行定位放线，首先定出河底中心轴线，轴线平移17.5m后，确定河底脚位置线，河底宽度35米，及护坡顶位置线，然后再利用甲方提供的水准点，在整个标段沿河口外侧每100米埋设一根木桩，砼围护后测出桩顶高程并标在桩上，建立高程控制网。高程控制网建成后，作为施工控制点。

2.3护坡坡脚、压顶开挖

护坡坡脚的基槽开挖宽度为上口1.1m、下口0.5m、深度为0.8m，压顶宽度40cm、深度60cm,开挖宽度小，属基槽开挖，须沿坡脚轴线倒退法进行开挖，护坡的坡脚，反铲挖掘机开挖就位的工作面一部分位于斜坡上，开挖采用PC220反铲挖掘机进行开挖，沿已放好样的白灰粉线进行倒退开挖，用水准仪控制基槽面的开挖高程，基础开挖深度为0.8m，均一次开挖到位，坡比按1:0.3进行控制.若土质较差的部位，基础底部预留5cm保护层，待人工修整时开挖。

目 录

一、工程概况 ......................... - 2 -

二、编制依据 ......................... - 2 -

三、施工前准备工作 ................... - 4 -

四、施工方案及施工 ........ 错误!未定义书签。

五、质量保证措施 ..................... - 8 -

六、安全保障措施 .......... 错误!未定义书签。

七、环境保护及防治传染病措施…………………………… - 13 -

附件：1、施工进度计划横道图

2、施工技术交底书

3、施工安全交底书

防护工程施工方案

一、工程概况

江华瑶族自治县涔天河水库库区防护工程及浸没处理工程属涔天河水库配套及改造项目，主要工作内容为库区抬填及防护，第三标段清塘片抬填区抬填面积98.63亩，设计排水沟728m，防护工程主要为预制六角块护坡和浆砌片石护脚。

二、编制依据

1、施工项目施工招标文件；

2、施工合同协议书；

3、施工设计图；

4、水利水电工程施工技术规范；

4、益阳水利水电建设有限公司《工程管理办法》、《质量管理办法》和《安全管理办法》等，以及本单位的技术水平、装备能力、管理水平及类似工程的施工经验。

5、中标后深入了解和研究设计文件以及施工现场的具体情况。

6、总体实施性施工组织设计。

三、施工前准备工作

（1）技术准备

1、认真审阅设计图纸和设计技术资料，学习招标文件和监理程序，熟悉合同文件和技术规范。

2、现场核对设计资料，组织有关人员对线路走向、位置、地形地貌、道路交通、地质水文状况等进行全面的调查核对。 3、施工前进行导线点、水准点进行复核和加密。复测场地地貌，包括取弃土场等具体位置的复核，对设计红线进行放样。打桩标明后报监理工程师检查。

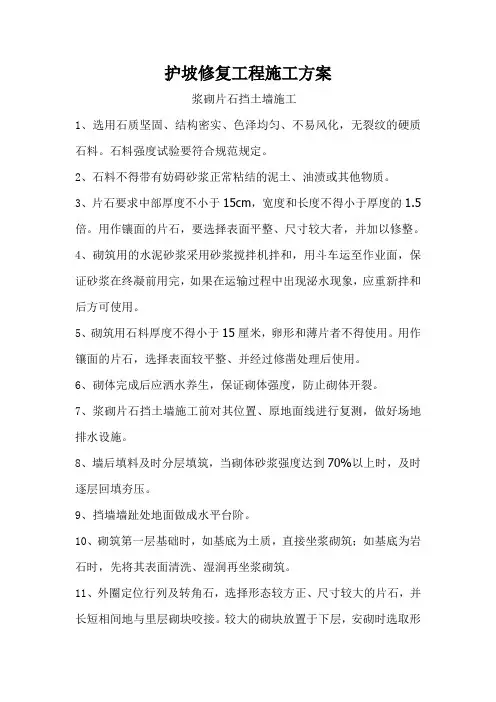

护坡修复工程施工方案

浆砌片石挡土墙施工

1、选用石质坚固、结构密实、色泽均匀、不易风化，无裂纹的硬质石料。石料强度试验要符合规范规定。

2、石料不得带有妨碍砂浆正常粘结的泥土、油渍或其他物质。

3、片石要求中部厚度不小于15cm，宽度和长度不得小于厚度的1.5倍。用作镶面的片石，要选择表面平整、尺寸较大者，并加以修整。

4、砌筑用的水泥砂浆采用砂浆搅拌机拌和，用斗车运至作业面，保证砂浆在终凝前用完，如果在运输过程中出现泌水现象，应重新拌和后方可使用。

5、砌筑用石料厚度不得小于15厘米，卵形和薄片者不得使用。用作镶面的片石，选择表面较平整、并经过修凿处理后使用。

6、砌体完成后应洒水养生，保证砌体强度，防止砌体开裂。

7、浆砌片石挡土墙施工前对其位置、原地面线进行复测，做好场地排水设施。

8、墙后填料及时分层填筑，当砌体砂浆强度达到70%以上时，及时逐层回填夯压。

9、挡墙墙趾处地面做成水平台阶。

10、砌筑第一层基础时，如基底为土质，直接坐浆砌筑；如基底为岩石时，先将其表面清洗、湿润再坐浆砌筑。

11、外圈定位行列及转角石，选择形态较方正、尺寸较大的片石，并长短相间地与里层砌块咬接。较大的砌块放置于下层，安砌时选取形状及尺寸较为合适的砌块，敲除尖锐突出部分，竖缝较宽时，在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。砌缝的宽度一般不大于4cm。
