护坡施工施工方案

1

西荷花园11＃、12＃住宅楼工程

护

坡

专

项

施

工

方

案

施工单位：中建六局土木工程公司

编制：

审核：

审批：

时间：

2 护坡方案

一、工程概述

本工程位于西安市碑林区西何家村，劳卫路与太白路交汇处东南侧。属西安市城中村改造重点工程。本工程地下一层，11＃楼地上三十一层，12＃楼地上三十层。

据地质报告：

地下土质：①层粘质粘土、填土

②层砂质粉土、粘质粉土

③层砂质粉土、粘质粉土

二、编制依据

1、本工程地质报告

2、建筑基坑技术规程（JGJ120-99）

3、建筑桩基础设计规范（GBJ7-89）

4、建筑市政降水工程技术规范（JGJ/T11-98）

5、根据基础验槽时，西安市质量站提出的相关要求

6、西荷花园11＃、12楼施工图纸

三、主要施工方法

（一）土钉施工方法

1、在现有挖好的坡面上，拉线、布点确定土钉的位置。

2、土钉基坑边上表用12钢筋，间距1m；长度50cm人工直接打入土中，留出端头用φ6钢筋拉结焊牢，形成整体。 3

3、坡面上用φ10钢筋，长50cm；间距1m，梅花状布置打入土中，钢筋端部留出弯钩以便于连接钢筋和钢丝网固定。

4、在梅花状布置土钉上，横竖两方向间距1m，布置φ6的连接钢筋，然后上布钢丝网片。

5、土钉倾角为10度。

（二）钢筋制作

1、钢筋使用工程用的钢筋现场加工即可。

2、钢筋长度不够可焊接，但要保证数量和长度。

3、钢筋与土钉及钢丝网片间用人工绑扎，紧贴坡面。

（三）砂浆面层制作

1、砂浆用1：2.5水泥砂浆厚30mm。

2、砂浆粉刷前注意坡面土的湿度要适应。

3、砂浆粉刷只要将钢丝网片盖住，不开裂即可。注意洒水养护。

（四）基坑南端2-1轴至2-19轴之间，因土质含水量较大，不便做水泥砂浆护坡，作如下处理：

① 清除坡顶上部土方，使坑壁形成超过1：0.5的顺坡。

② 临近基坑底部的坡脚，采用脚手架钢管打入土中，加木板形式，预防滑坡土方流入基坑，堵塞坑周排水沟。

证明

沱浍河航运开发建设工程(河南段一期)SG-10标段护坡工程施工方案经我公司技术部门审核通过，同意实施。

广东航达工程有限公司

2015年4月13日

砼护坡施工方案

1. 工程概述

本标段项目范围自K8+487至K11+000段航道里程为2.513km，护岸工程左岸K8+487至K11+000段2.513km、右岸K8+487至K11+000段2.513km，采用C20混凝土，护坡坍落度6～8cm，三级配，护坡厚180mm，级配碎石10cm厚垫层、下设土工布，施工时按设计图纸放样定线，准确定出纵横向分缝位置。每隔20m设一道变形缝，变形缝宽度2cm，现浇砼护岸应在纵横方向设置纵、横施工缝，纵向不大于1.5m，横向不大于2m，纵、横缝均采用沥青填筑，缝宽均为2cm。

2. 砼护坡施工工序

坡面整平——铺设土工布——浇筑砼压顶及护脚——碎石垫层铺筑——立模——布设排水管——坡面砼浇筑

2.1砼护坡施工概况

护坡混凝土从▽20.00护坡脚至▽23.50混凝土护坡压顶，伸缩缝宽20mm，并用聚乙烯泡沫板塞填。砼护坡板上设φ30PVC排水孔，矩形布置，纵横向间距1.5m×2m,下倾3°，排水管进口包反滤土工布，砼护坡施工时采用“跳块法”进行施工。

2.2测量放样

在护坡工作面出来以后，即对河底护脚进行定位放线，首先定出河底中心轴线，轴线平移17.5m后，确定河底脚位置线，河底宽度35米，及护坡顶位置线，然后再利用甲方提供的水准点，在整个标段沿河口外侧每100米埋设一根木桩，砼围护后测出桩顶高程并标在桩上，建立高程控制网。高程控制网建成后，作为施工控制点。

2.3护坡坡脚、压顶开挖

护坡坡脚的基槽开挖宽度为上口1.1m、下口0.5m、深度为0.8m，压顶宽度40cm、深度60cm,开挖宽度小，属基槽开挖，须沿坡脚轴线倒退法进行开挖，护坡的坡脚，反铲挖掘机开挖就位的工作面一部分位于斜坡上，开挖采用PC220反铲挖掘机进行开挖，沿已放好样的白灰粉线进行倒退开挖，用水准仪控制基槽面的开挖高程，基础开挖深度为0.8m，均一次开挖到位，坡比按1:0.3进行控制.若土质较差的部位，基础底部预留5cm保护层，待人工修整时开挖。

证明

沱浍河航运开发建设工程(河南段一期)SG-10标段护坡工程施工方案经我公司技术部门审核通过，同意实施。

广东航达工程有限公司

2015年4月13日

砼护坡施工方案

1. 工程概述

本标段项目范围自K8+487至K11+000段航道里程为2.513km，护岸工程左岸K8+487至K11+000段2.513km、右岸K8+487至K11+000段2.513km，采用C20混凝土，护坡坍落度6～8cm，三级配，护坡厚180mm，级配碎石10cm厚垫层、下设土工布，施工时按设计图纸放样定线，准确定出纵横向分缝位置。每隔20m设一道变形缝，变形缝宽度2cm，现浇砼护岸应在纵横方向设置纵、横施工缝，纵向不大于1.5m，横向不大于2m，纵、横缝均采用沥青填筑，缝宽均为2cm。

2. 砼护坡施工工序

坡面整平——铺设土工布——浇筑砼压顶及护脚——碎石垫层铺筑——立模——布设排水管——坡面砼浇筑

2.1砼护坡施工概况

护坡混凝土从▽20.00护坡脚至▽23.50混凝土护坡压顶，伸缩缝宽20mm，并用聚乙烯泡沫板塞填。砼护坡板上设φ30PVC排水孔，矩形布置，纵横向间距1.5m×2m,下倾3°，排水管进口包反滤土工布，砼护坡施工时采用“跳块法”进行施工。 2.2测量放样

在护坡工作面出来以后，即对河底护脚进行定位放线，首先定出河底中心轴线，轴线平移17.5m后，确定河底脚位置线，河底宽度35米，及护坡顶位置线，然后再利用甲方提供的水准点，在整个标段沿河口外侧每100米埋设一根木桩，砼围护后测出桩顶高程并标在桩上，建立高程控制网。高程控制网建成后，作为施工控制点。

2.3护坡坡脚、压顶开挖

护坡坡脚的基槽开挖宽度为上口1.1m、下口0.5m、深度为0.8m，压顶宽度40cm、深度60cm,开挖宽度小，属基槽开挖，须沿坡脚轴线倒退法进行开挖，护坡的坡脚，反铲挖掘机开挖就位的工作面一部分位于斜坡上，开挖采用PC220反铲挖掘机进行开挖，沿已放好样的白灰粉线进行倒退开挖，用水准仪控制基槽面的开挖高程，基础开挖深度为0.8m，均一次开挖到位，坡比按1:0.3进行控制.若土质较差的部位，基础底部预留5cm保护层，待人工修整时开挖。

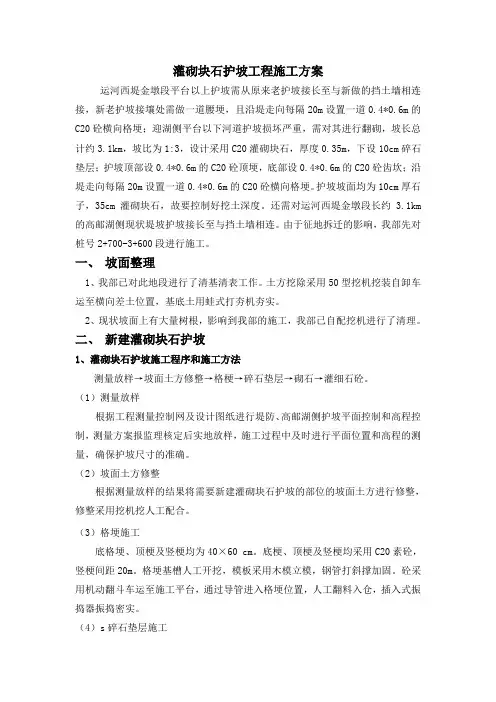

灌砌块石护坡工程施工方案

运河西堤金墩段平台以上护坡需从原来老护坡接长至与新做的挡土墙相连接，新老护坡接壤处需做一道腰埂，且沿堤走向每隔20m设置一道0.4*0.6m的C20砼横向格埂；迎湖侧平台以下河道护坡损坏严重，需对其进行翻砌，坡长总计约3.1km，坡比为1:3，设计采用C20灌砌块石，厚度0.35m，下设10cm碎石垫层；护坡顶部设0.4*0.6m的C20砼顶埂，底部设0.4*0.6m的C20砼齿坎；沿堤走向每隔20m设置一道0.4*0.6m的C20砼横向格埂。护坡坡面均为10cm厚石子，35cm灌砌块石，故要控制好挖土深度。还需对运河西堤金墩段长约3.1km的高邮湖侧现状堤坡护坡接长至与挡土墙相连。由于征地拆迁的影响，我部先对桩号2+700-3+600段进行施工。

一、 坡面整理

1、我部已对此地段进行了清基清表工作。土方挖除采用50型挖机挖装自卸车运至横向差土位置，基底土用蛙式打夯机夯实。

2、现状坡面上有大量树根，影响到我部的施工，我部已自配挖机进行了清理。

二、 新建灌砌块石护坡

1、灌砌块石护坡施工程序和施工方法

测量放样→坡面土方修整→格梗→碎石垫层→砌石→灌细石砼。

（1）测量放样

根据工程测量控制网及设计图纸进行堤防、高邮湖侧护坡平面控制和高程控制，测量方案报监理核定后实地放样，施工过程中及时进行平面位置和高程的测量，确保护坡尺寸的准确。

（2）坡面土方修整

根据测量放样的结果将需要新建灌砌块石护坡的部位的坡面土方进行修整，修整采用挖机挖人工配合。

（3）格埂施工

底格埂、顶梗及竖梗均为40×60 cm。底梗、顶梗及竖梗均采用C20素砼，竖梗间距20m。格埂基槽人工开挖，模板采用木模立模，钢管打斜撑加固。砼采用机动翻斗车运至施工平台，通过导管进入格埂位置，人工翻料入仓，插入式振捣器振捣密实。

（4）s碎石垫层施工 基底整平夯实后，经监理工程师验收合格，按图纸要求铺设碎石垫层。材料采用翻斗车运输，人工铺料整平，2.2KW平板振捣器分层振捣密实。
