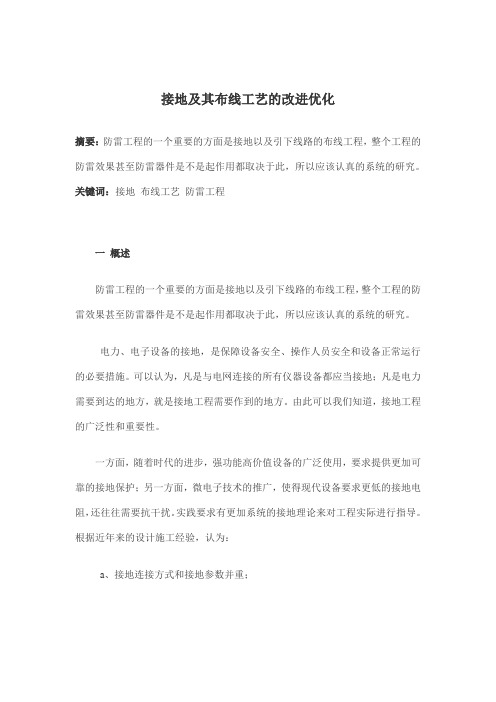

接地及其布线工艺的改进优化摘要：防雷工程的一个重要的方面是接地以及引下线路的布线工程，整个工程的防雷效果甚至防雷器件是不是起作用都取决于此，所以应该认真的系统的研究。
关键词：接地布线工艺防雷工程一概述防雷工程的一个重要的方面是接地以及引下线路的布线工程，整个工程的防雷效果甚至防雷器件是不是起作用都取决于此，所以应该认真的系统的研究。
电力、电子设备的接地，是保障设备安全、操作人员安全和设备正常运行的必要措施。
可以认为，凡是与电网连接的所有仪器设备都应当接地；凡是电力需要到达的地方，就是接地工程需要作到的地方。
由此可以我们知道，接地工程的广泛性和重要性。
一方面，随着时代的进步，强功能高价值设备的广泛使用，要求提供更加可靠的接地保护；另一方面，微电子技术的推广，使得现代设备要求更低的接地电阻，还往往需要抗干扰。
实践要求有更加系统的接地理论来对工程实际进行指导。
根据近年来的设计施工经验，认为：a、接地连接方式和接地参数并重；b、以减小或消除同系统中不同性质的接地（如防雷地、工作地、外壳接地、静电地、信号地等）之间的电位差为目的，选用适当的布线方式；c、根据地网所在地的接地电阻、土层分布等地质情况，尽量进行准确设计；以下，本文对接地及其布线进行讨论。
二、目的和要求（一）接地的分类和目的接地的作用总的步说可以分为有两个：保护人员和设备不受损害叫保护接地；保障设备的正常运行的叫工作接地。
这里的分类是指接地工程设计施工中考虑的各种要求，并不表示每种“地”都需要独立开来。
相反，除了有地电信号抗干扰、设备本身专门要求等特殊原因之外，我们提倡尽量采用联合接地的方案。
1、保护接地防雷接地是受到雷电袭击（直击、感应或线路引入）时，为防止造成损害的接地系统。
常有信号（弱电）防雷地和电源（强电）防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。
机壳安全接地是将系统中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。
电力系统优化运行研究第一章绪论电力系统是现代经济和社会发展的重要基础设施之一。
随着电力行业的快速发展，电网规模不断扩大，复杂程度也随之加强。
电力系统优化运行作为一项重要的研究领域，为保障电网安全稳定运行，提高经济效益，推动电力行业向高效、智能化方向发展提供了支持和保障。
第二章电力系统概述电力系统是由发电厂、变电站、输电线路、配电网等构成的相互协调、相互配合的系统。
电力系统的运行状态取决于电量的供求平衡、电网设备的运行状态以及用户需求等因素。
第三章电力系统优化运行的原理与方法电力系统优化运行的主要目标是使电网能够在保证电力供需平衡和电网安全稳定的前提下，实现最大的经济效益。
电力系统优化运行的主要方法包括负荷预测、最优潮流计算、电网运行状态估计、电力市场交易等。
第四章电力系统优化运行的应用电力系统优化运行在电力行业中应用广泛。
例如，通过负荷预测，电力公司可以根据不同地区的需求预测负荷变化，合理调度发电厂的负荷；通过最优潮流计算，电力公司可以确定输电线路的潮流分布，避免输电过载等问题；通过电网运行状态估计，电力公司可以及时了解电网运行状态，保障电网安全稳定运行等。
第五章电力系统优化运行存在的问题与对策电力系统优化运行虽然在电力行业中应用广泛，但是也存在一些问题。
例如，负荷预测精度不高、最优潮流计算过程复杂、电网运行状态估计算法欠缺等。
为了解决这些问题，需要进一步强化技术研究和创新，提高电力系统优化运行的精度和效率。
第六章电力系统优化运行的展望电力系统优化运行将持续发展并得到广泛应用。
未来电力行业将进一步注重提高能源利用效率、保障电力供给安全和稳定、加强电力市场监管等方面。
电力系统优化运行将在这些方面发挥越来越重要的作用。
同时，电力系统优化运行还将面临着更加严峻的挑战，需要不断提高技术水平，加快技术创新，以应对电力行业发展的新形势。
结论电力系统优化运行是电力行业中的核心问题之一。
电力系统优化运行的成功应用，可以为电力行业带来丰厚的经济利润，也能够为人们的日常生活提供更为便利的电力服务。
直流系统接地处理范文第一章：引言1.1 研究背景和意义直流电力系统由于其高效、稳定和可靠的特点，在现代电力系统中得到了广泛的应用。
然而，直流电力系统的接地问题一直以来都是研究关注的焦点，因为不合理的接地处理会导致系统的安全问题和运行故障。
因此，对直流系统的接地处理进行深入研究，具有重要的理论意义和实际意义。
1.2 研究内容和目标本文主要研究直流系统的接地处理问题，探讨不同的接地方式和接地电阻对系统的影响，并提出一种优化的接地方案。
具体研究内容包括：（1）对直流系统的接地方式进行综述，比较不同接地方式的优缺点。
（2）研究接地电阻对直流系统的影响，分析不同接地电阻值对系统的保护作用。
（3）提出一种优化的直流系统接地方案，并对方案进行仿真和实验验证。
1.3 研究方法和步骤在研究直流系统接地处理问题时，本文主要采用以下方法：（1）文献综述法：通过查阅相关的文献资料，对直流系统的接地方式和接地电阻的研究现状进行综述，分析不同接地方式的优缺点。
（2）仿真实验法：利用仿真软件搭建直流系统的模型，模拟不同接地方式和接地电阻对系统的影响，比较不同方案的优劣。
（3）实验验证法：设计实际的直流系统接地实验，验证仿真结果的准确性，并对优化方案进行实验验证。
具体的研究步骤包括：（1）收集相关文献资料，了解直流系统接地处理的研究现状。
（2）设计直流系统的接地模型，进行仿真实验。
（3）分析仿真结果，比较不同方案的优劣。
（4）设计直流系统接地实验，验证仿真结果的准确性。
（5）对优化方案进行实验验证，并进行数据分析。
1.4 结构安排本文共分为五章，具体结构安排如下：第一章：引言。
介绍研究的背景和意义，明确研究的内容和目标，阐述研究方法和步骤，以及论文的结构安排。
第二章：直流系统的接地方式。
综述直流系统的接地方式，比较不同接地方式的优缺点，并分析其适用范围。
第三章：接地电阻对直流系统的影响。
研究接地电阻的作用机理，分析不同接地电阻值对直流系统的保护作用，并探讨如何选择合适的接地电阻值。
电力配电网防雷接地设计中的问题分析摘要：作为集中分配以及电能电压变换的主要场所，变电站同样也是维持电厂与电力系统正常运转的关键因素，不仅如此，变电站还包括电压转换与分配的主要任务，因此在工作开展过程中，若是变电站遭遇雷击现象，则不仅会给整个电厂带来经济损失，同时还可能引发一系列的安全问题，所以加强变电站配电系统的防雷工作是不可忽视的问题。
本文从变电站配电系统的接地与防雷内容进行分析，研究了变电站配电系统对接地设计的要求。
关键词：变电站；配电系统；防雷与接地现代的电力系统得到了快速的发展，在工程承建时，变电站配电系统通常由土建企业施工，那么就可能存在施工人员对防雷接地重视程度不足的问题，或是由于技术操作不规范而导致防雷接地施工的质量不合格，针对变电站配电系统的防雷与接地问题，技术人员应当寻求更有效的线路防雷保护措施，并对施工质量加以严格的要求，以保护变电站配电系统中的各项设备。
自然界中产生的雷电伴随着高电压，如果击中变电站配电系统，会瞬间释放大量的电荷，可能导致变电站配电系统瘫痪，或者损坏相关电气设备，将雷电以接地的方式进行引流，才使保护变电站配电系统的良策。
一、变电站配电系统的接地与防雷的相关内容1.接地电阻接地电阻的含义，主要是指当电流流经地面之后，流经点与某点间的物理层面的概念，也就是接地极与电位为零的远方接地极之间的欧姆定律电阻。
而在变电站配电系统中的防雷接地过程中检测电阻值时，假设雷电流在地下疏散40后电流值等于0，由于相关土壤结构的区别，导致其接地电阻值也产生不同。
2.接地种类大家常见的变电站配电系统中，其中的接地种类主要包括工作接地、雷电保护接地、过电压的保护接地以及防静电保护接地等。
其中工作接地主要是在电力系统的电气装置中，因为保护系统的正常运行而特地设置的接地现象；雷电保护接地是在雷电保护装置中设置向大地泄放雷电流的接地；而过电压保护接地，则可以消除雷击和过电压现象对周围产生的影响；防静电接地，可以很好的消除在生产过程中产生的静电，从而导致的接地现象。
目录摘要 (Ⅰ)第1章：变电站接地网面临的现状··················（ 1 ）1.1 接地网的概述·······················（ 1 ）1.2 接电网的现状分析·····················（ 1 ）第2章：接地网优化设计的合理性··················（ 4 ）2.1 关于接地短路电流的计算及接地要求·············（ 4 ）2.2 对接地网优化设计的分析··················（ 6 ）第3章：城市变电站接地网设计···················（ 8 ）3.1 三维立体接地网基本原理··················（ 8 ）3.2 垂直超深钢镀铜接地棒垂直超深钢镀铜接地棒·········（ 9 ）3.3 城市变电站接地网设计特点·················（ 11 ）第4章：接地网优化设计的方法····················（ 13 ）4.1 接地网接地电阻计算及量大电阻的确定············（ 13 ）4.2 减小接地电阻的方法···················（ 14 ）4.3 工程设计中的几点建议···················（ 16 ）第5章：变电站接地网优化措施····················（ 18 ）5.1 改进接地网的技术措施·················（ 18 ）5.2 接地工程设计实践····················（ 21 ）第6章：与接地网相关问题······················（ 23 ）6.1 接地网在设计过程中注意事项···············（ 23 ）6.2 与城市接地网有关的接地·················（ 25 ）结束语····························（ 27 ）致谢····························（ 28 ）参考文献····························（ 29 ）I摘要随着电力系统容量的不断增加，流经地网的入地短路电流也愈来愈大，因此要确保人身和设备的安全，维护系统的可靠运行，不仅要强调降低接地电阻，还要考虑地网上表面的电位分布。
电气设备接地规范要求与优化方法在电力系统中，电气设备的接地是十分重要的，它直接关乎到人身安全以及设备的正常运行。
为了确保电气设备接地的可靠性和安全性，各个国家都制定了相关的接地规范要求。
本文将介绍电气设备接地的规范要求，并探讨一些优化方法。
一、电气设备接地的规范要求1. 电气设备接地的基本原则电气设备接地的基本原则是“安全可靠”。
在电力系统中，设备接地主要有以下几个目的：- 保护人身安全，确保在电气设备故障时人体不会触电；- 保护设备，防止设备遭受地闪和雷击等电磁脉冲的侵害；- 确保电气系统的正常运行。
2. 接地系统的设计根据接地系统的性质和用途的不同，可以将接地系统分为保护接地和工作接地。
在设计接地系统时，需要考虑以下几个因素：- 接地电阻的大小：接地电阻越小，接地系统的效果越好；- 接地电阻的稳定性：接地电阻应该能够保持在一定范围内，不受外界因素的影响；- 接地电流的分布：接地电流应该能够均匀地分布在地下；- 接地系统的可靠性：接地系统应该具有良好的抗干扰和抗短路能力。
3. 接地电阻的要求根据不同的应用场合和电气设备的特点，对接地电阻的要求也有所不同。
一般来说，接地电阻应符合以下规定：- 低压电气设备：接地电阻应小于10Ω；- 中、高压电气设备：接地电阻应小于1Ω。
4. 接地电阻的测试为了确保电气设备接地的可靠性，需要对接地电阻进行测试。
接地电阻的测试方法有：- 电流法：通过给接地体施加一定大小的电流，测量电流和电压来计算接地电阻；- 电位差法：通过测量接地体两点之间的电位差来计算接地电阻。
二、电气设备接地的优化方法1. 地网的优化地网是电气设备接地的关键组成部分，它与接地电阻的大小密切相关。
优化地网的方法包括：- 增加接地体的数量和面积：增加接地体的数量和面积可以有效地降低接地电阻；- 选择合适的接地材料：选择导电性良好的接地材料，如铜、铝等，可以提高地网的导电性能。
2. 接地线路的优化在电气设备接地系统中，接地线路的优化也起到了重要的作用。
电工电气 (2021 No.6)作者简介：马迎东(1985— )，男，工程师，硕士，从事发电厂继电保护维护管理工作。
马迎东，付传奇(神华福能发电有限责任公司，福建 泉州 326700)摘 要：国内发电厂厂用电系统多采用高压厂用变低压侧经中电阻接地方式。
当馈线发生接地保护时由定时限接地保护做动作于跳闸故障馈线，但当馈线发生高阻接地时，因保护装置测得接地电流较小，保护可能发生拒动情况，导致厂用电系统长期带病运行，如果不及时消除可能扩大故障范围。
提出在原有定时限保护的基础上，增加反时限保护用于发信，可以快速对故障馈线进行处理，定、反时限相结合的零序过流保护可以保证高阻接地时按一般反时限曲线定位故障馈线并发出告警，接地电阻较小时按定时限快速跳闸。
结合实际中高压厂用变低压侧零序一、二时限出口整定方式与厂用电快切装置功能相矛盾，提出解决方案，以保证厂用电系统安全运行。
关键词：零序过流保护；厂用电快切；高阻接地；电容电流；零序电流中图分类号：TM77 文献标识码：A 文章编号：1007-3175(2021)06-0025-04Abstract: Domestic power plant auxiliary power systems mostly use high-voltage auxiliary transformer low-voltage side grounding through medium resistance. When the feeder is grounded, it is moved by a fixed time-limit grounding protection to the hop fault feeder. But when the feeder is grounded with high resistance, the grounding current measured by the protection device will be small, which may resist the protection action. As a result, the factory power system sickly runs for a long term. If it’s not eliminated in time, the fault range may be expanded. It is proposed that on the basis of the original fixed time-limit protection, anti-time protection can be added for sending letters, which can quickly process fault feeders. The zero-sequence over current protection combined with fixed and anti-time limits can ensure that the fault feeder is positioned and alarmed according to the general anti-time limit curve when grounding is high. When the grounding resis-tance is small, it can quickly jump according to the fixed time limit. The zero-sequence one and second time-time export tuning methods of high-voltage plants contradict the functions of the factory power fast cutting device. This paper puts forward solutions to the problems above mentioned in order to ensure the safe operation of the factory power system.Key words: zero-sequence over current protection; rapid power cutting for factory use; high resistance grounding; capacitance current; zero-sequence currentMA Ying-dong, FU Chuan-qi（Shenhua Funeng Power Generation Co., Ltd, Quanzhou 326700, China ）Optimization of Zero-Sequence Protection for Neutral ResistanceGrounding System in Power Plant发电厂厂用电经中阻接地系统零序保护优化0 引言发电厂厂用电系统多为经电阻接地运行方式，目前，在厂用电系统馈线出现接地故障时，根据《DL/T 1502—2016 厂用电继电保护整定计算导则》[1](下称《导则》)规定由定时限零序保护动作切除故障。
关于发电厂高压厂用电系统接地问题探讨发表时间：2018-05-14T15:29:30.497Z 来源：《科技新时代》2018年2期作者：张凯[导读] 摘要：随着科技的迅速发展，我国对电力的需求也不断增加，这就造成了发电厂高压厂用电系统接地问题，本文即针对此问题进行深入的探讨，并分别从发电厂高压用电系统过电压问题与处理方法两方面进行分析，同时提出了发电厂高压用电系统的接地策略摘要：随着科技的迅速发展，我国对电力的需求也不断增加，这就造成了发电厂高压厂用电系统接地问题，本文即针对此问题进行深入的探讨，并分别从发电厂高压用电系统过电压问题与处理方法两方面进行分析，同时提出了发电厂高压用电系统的接地策略关键词：高压用电；接地问题；电力系统；发电厂1引言合理的选择发电厂用电系统的接地方式是保障发电厂安全稳定运行的重要条件，但是在发电厂用电系统和配电系统中，由于系统结构不同，所以在选择接地方式就会有不同的侧重点，因此，选择合理的接地方式，并正确认识用电系统的特点，从而提高发电厂用电系统的运行效率。
为了能够有效的促进发电厂生产的安全性和可靠性，需要发电厂切实做好高压用电系统的保护工作，从而保证发电设备正常运行，促进发电厂生产效率。
2高压用电系统接地问题概述现如今，我国科技水平飞速发展，电力需求不断增强，发电厂的规模也不断扩大，同时发电机组的容量也不断增加，辅机供电系统容量也处于不断增大的发展趋势。
为了能使发电厂正常运行，减少因电容电流过大造成的接地故障，避免给设备造成损坏，一般发电厂都采用变压器中性点电阻接地方式。
如果高压用电系统出现接地故障，那么会和电压等级和接地电阻阻值等有直接关系。
若能设置性能较高的机电保护装置，使故障设备隔离，则可以实现机组的正常运行。
一般来说，发电厂常采用的接地方法主要包括中性点不接地、中性点直接接地以及中性点电阻接地等方法。
3发电厂高用电系统过电压问题与处理方法3.1弧光接地过电压问题弧光接地过电压的产生，是由于电磁能发生强烈振荡，当单相接地时，电弧间接性熄灭或者重燃，但此问题持续时间长，破坏性较大。
发电厂接地系统优化研究
发表时间：2018-04-12T11:03:35.133Z 来源：《电力设备》2017年第32期作者：靳志欣郑建斌
[导读] 摘要：随着电网规模的不断扩大，接地短路电流越来越大，由于接地系统的问题而引起的发电厂机组停运、设备损坏屡见不鲜，严重威胁电网的安全稳定运行，因此本文针对发电厂接地系统存在问题，提出发电厂接地系统的优化方案。
（中国能源建设集团山西省电力勘测设计院有限公司山西太原 030001）
摘要：随着电网规模的不断扩大，接地短路电流越来越大，由于接地系统的问题而引起的发电厂机组停运、设备损坏屡见不鲜，严重威胁电网的安全稳定运行，因此本文针对发电厂接地系统存在问题，提出发电厂接地系统的优化方案。
关键词：发电厂；接地系统；优化
1 引言
所谓接地就是指在电力系统中，为了工作和安全的需要，将电气设备的金属部分，通过金属导体组成接地装置与大地进行良好的连接，使得与大地连接的点在正常情况下均为零电位。
发电厂接地系统的目的是为了保证人身和设备的安全，保护电气设备免受破坏，已越来越受人们的重视。
2发电厂接地系统
2.1 发电厂接地系统方式
发电厂接地系统方式可分为工作接地、保护接地、防雷接地和防静电接地等，其中工作接地是在电力系统中为运行需要所设的，保证设备平时对地的电压的稳定，如中性点直接接地或经其它装置接地等；保护接地是为防止危及人身和设备的安全，如电气装置的金属外壳、配电装置的构架和线路杆塔接地；防雷接地是为了消除雷电过电压危险影响，如避雷线、避雷针和避雷器的接地[1-2]
2.2 发电厂接地系统存在的问题
2.2.1工频接地短路时地电位升高问题
电力系统工频接地短路时产生的地电位升高，是目前发电厂存在较严重的问题，它不仅对二次系统造成危害，对人身安全也会造成一定的影响。
（1）地电位升高对二次系统的危害
工频接地短路造成的地电位升高使得发电厂二次设备发生测量和控制误差及错误的现象；严重情况下还会产生过电压造成属于弱电系统的二次电缆和二次设备的绝缘击穿或烧毁，使事故范围扩大。
（2）地电位升高对人身安全的危害
当发生接地故障时，很容易出现地电位升高和高电位引出的问题，对人身安全有很大的隐患。
发电厂接地网的均压措施只是解决了跨步电压和部分解决接触电压问题，尚未解决由接地故障引发的高电位引出问题[3] 。
2.2 雷电流入地时造成的局部电位升高问题
当雷电流通过防雷装置入地时，在雷电流入地点会引起幅值很高的局部电位升高，不同的雷电流入地点，对发电厂产生的危害也会不同。
2.2.1 局部电位升高对一次设备的危害
若雷电流入地点在一次设备附近，如果其冲击接地电阻过大，则附加在电气设备上的电压也会过高，电压多次超过设备的额定雷电冲击耐受电压值，电气设备就有可能被打坏[4] 。
2.2.2 局部电位升高对二次系统的危害
雷电流入地时在入地点产生火花击穿，会对室内二次系统击毁击或穿越烧伤；当二次设备上方有雷电活动时，产生的感应雷过电压会沿着电缆线路侵入到与之相连的二次系统，造成二次系统功能紊乱或设备损坏，产生的电磁辐射使电子开关或继电器工作失常或测量仪器性能变低；在发电厂发生雷电流入地时会造成接地网局部电位升高，地网电位差会通过差模干扰或共模干扰耦合进二次回路，形成地电位干扰。
2.2.3 局部电位升高对人身的危害
雷电冲击电流流入接地装置时，使得接地装置地电位升高，接地极附近的局部电场场强集中，电磁辐射增大，产生较大的跨步电压和设备接触电压，附近的人极易遭受电的袭击，对其人身安全构成很大的威胁 [3] 。
3接地系统优化研究
3.1 工频接地短路接地系统优化研究
3.1.1 根据一次设备分布优化接地系统
接地网采用不等间距布置接地导体，在一次设备较多的位置布置较密的接地导体，不等间距置接地网的原理是考虑到接地网对中间部分导体的屏蔽性，接地导体的布置应是中间稀、往接地网四周则应布置得比中间部分密些，使所有接地导体得到充分利用[5]。
3.1.2 对二次系统的接地优化方案
发电厂二次电缆与站外设备存在金属性连接，此时地电位升全部施加在二次设备上，减小接地点之间的电位差的最有效方式是使用良好导电性能的接地网、增加接地网密度；沿电缆沟并铺等电位铜排，强制各点等电位等。
当接地系统接紧密时，即使土壤电阻率很高导致地电位升很高，接地体之间的最大电位差也很小。
3.1.3高电位引出的优化方案
高电位引出主要途径有：电力电缆、对外的通信线路、金属管线、供水管道等，在接地故障时，它们会造成人身的危害和设备的损坏，因此需要采取隔离措施。
（1）电力电缆的优化
从高压变电站或开关站进入电站的控制、仪器、继电保护和遥测的多导体电缆通常有总体屏蔽。
为了将这些电缆上的高频暂态电压降低至最低水平，屏蔽应在两端接地，最好在中间部分多点接地。
为了降低屏蔽层的电流，应与屏蔽电缆并排布置一根坚固的接地导体，并与电站接地网连接。
为了限制变电站接地故障时两个接地网之间的电位差，发电厂也应采用粗接地导体多点连接在一起。
在发电厂接地网
之间电位差高的地方，电位差实际施加在电缆绝缘上，因此应仔细选择厂、站之间的控制电缆的绝缘水平，可以采用较高绝缘强度的控制电缆。
（2）供水管道的优化
受电站站外供水系统与主接地网连接方式影响最大的是外引附近的跨步电压，如果直接使用金属管道引水，则在水井附近的跨步电压会非常高，这也是设计中要重点考虑的问题。
为了抑制跨步电压，可以考虑采用 PVC 管代替部分金属管道，最好的办法就是全线使用PVC 管。
全线使用 PVC 管使得水井与主接地网之间的地电位差会明显上升，影响水井电源的安全，需要在水井的电源引线上使用隔离变压器。
如果局部使用 PVC 管，建议将替代段设置在水井附近，并尽量加大替代段长度，将外引点设置在变电站一边中部，同时要注意外引长度增加时，跨步电压会增加，因此在设计时应当尽量减少外引长度。
（3）对外通信线路的隔离
从外部进入变电站的地下或架空电缆，或从与电站隔离的变电站进入电站的通信系统和控制电缆，在输电线路接地故障、雷击或操作冲击作用时，应防止高压对其产生危害。
对于专用通信电缆，双方应达成共识，根据普遍采用的方法安装保护设备。
如果发变电站有与站外相连的通信线路，站外的地电位会通过通信线路引入站内。
当接地网电位升高时，如果人站在接地网上，用手接触通信设备，如拨打电话时，该电位差就会作用在人体上，对人身安全带来威胁。
防止低电位引入的最有效的方法是在人工或自动拨号和信号回路中接入隔离变压器，隔离变压器的耐压水平不宜小于 10 kV。
当采用隔离变压器有困难时，也可设置绝缘台将整个通信设备和人员与接地网隔离。
3.2雷电冲击短路接地系统优化
3.2.1 采取均压措施
（1）在设计接地网时应尽量采用方孔地网以改善地面电位分布，对方孔地网的网格大小要从地电位分布均匀考虑，防止局部电位升高。
（2）敷设砾石或沥青，在变电站地面铺设一层15cm 的砾石或者沥青，对于控制发电厂、变电站内的跨步电压具有良好的效果。
（3）敷设降阻剂，接地体四周施加降阻剂后相当于扩大接地体的有效截面，因而起到了很好的均压作用，减少了跨步电压和设备的接触电压。
（4）敷设双层接地网，双层接地网能有效降低最大跨步电压。
3.2.2 电缆沟的接地优化
在电缆沟内要设置接地带、在电缆沟附近要设置与电缆沟平行的
水平均压带以改善电缆沟的电位均匀。
防止地电位不均对二次回路的干扰。
每隔 5 m与电缆沟内的接地扁钢相连一次，对二次电缆，特别是屏蔽电缆的一点接地要正确。
3.2.3 防雷设备的局部优化
避雷针、避雷线和避雷器的接地处，加强集中接地；独立避雷针不应设在人经常通行的地方，接地装置与道路出入口等的距离不宜小于 3m；避雷器必须采用可靠的低电阻接地连接，避雷器与被保护设备的接地端应尽可能紧密的连接，所有避雷器的接地连接线应以最短的可能路径直接连接到接地网上。
4 结语
本文从发电厂接地系统存在问题入手，研究发电厂接地系统的优化措施，能够大大提高发电厂运行的安全性及稳定性，对于发电厂的长久稳定运行及可持续发展是非常重要的。
参考文献：
[1] 李景禄．接地装置的运行与改造．北京：中国水利水电出版社，2005．
[2] 何金良.曾嵘.电力系统接地技术．北京：科学出版社，2007．
[3] 谢利英.变电站地电位干扰及防护措施探讨[J]．硅谷，2009，（11）：32．
[4] 秦晶晶.李景禄.宋萍．变电站地电位干扰及抗干扰措施研究[J]．电磁避雷器，2009（2）：40-4
[5] 徐华.文习山.黄玲.大型变电站接地网的优化设计[J].高电技术．2015（12）。
