变电站防雷接地技术研究

110kV变电站的防雷保护措施探讨随着电力系统的不断发展，变电站的重要性日益凸显。

而变电站的运行稳定与否直接关系到电网的安全运行和电力设备的可靠性。

在变电站运行中，雷击是一个不可忽视的危险因素。

一旦发生雷击，将会对变电站设备和运行产生严重影响，甚至导致事故发生。

对于110kV变电站的防雷保护措施的探讨是十分必要的。

110kV变电站的防雷保护措施主要包括设备的防雷设计、接地系统的设置、避雷针的安装、雷电监测系统的建设等方面。

下面将对这些方面逐一进行探讨。

一、设备的防雷设计110kV变电站中的各种设备，如变压器、开关设备、避雷器等，都需要进行防雷设计。

其目的是在雷暴天气中，尽可能减小雷电对设备产生损害的可能性，确保设备的安全运行。

防雷设计的主要措施包括采用耐雷电水平高的材料和结构设计、增强设备本身的绝缘水平、设置避雷器等。

避雷器是110kV变电站中最为重要的防雷设备之一，它能够在雷电冲击时将电流分流到地下，有效保护设备的安全。

二、接地系统的设置110kV变电站的接地系统起着非常重要的作用，它不仅是电气设备的安全设施，还是防雷的关键措施之一。

合理的接地系统能够有效地消除雷电对设备的影响，确保设备的安全运行。

接地系统的设置主要包括接地电阻的设计、接地网的布设、接地极的选择等方面。

通过合理的接地系统设置，可以有效降低雷电冲击对设备的损害。

三、避雷针的安装110kV变电站的避雷针是其防雷保护措施中不可或缺的部分。

避雷针能够将大气中的电击置于地下，降低雷击发生的概率，从而保护变电站设备的安全。

避雷针的高度和数量的设置应根据变电站的实际情况以及当地的气象条件来确定，以保证其防雷效果。

四、雷电监测系统的建设110kV变电站的雷电监测系统是对雷电天气进行监测和预警的重要手段，它可以实时监测大气中雷电的频率、强度等信息，及时发出预警信号，提醒变电站工作人员采取相应的防雷措施，为设备的安全运行提供保障。

雷电监测系统的建设应尽可能覆盖变电站周围的范围，并具备足够的灵敏度和准确性，确保其能够及时、准确地进行雷电监测与预警。

变电站设施的防雷与接地技术随着电力系统的发展，变电站的重要性在电力传输和供应中愈加突出。

然而，由于变电站常常处在露天环境下并且承担着电力传输的任务，其设备和设施容易受到雷电的影响。

因此，实施适当的防雷与接地技术对于确保变电站的正常运行和电力安全至关重要。

首先，变电站应该配备适当的防雷设施。

常见的防雷设施包括避雷针和避雷网。

避雷针是安装在建筑物或设备上的尖峰，主要作用是引导雷电流经过，从而将雷电流安全地释放到大地中。

而避雷网则是由金属网制成的防雷网，其目的是将雷电流均匀地分散到大地中，减少雷电对设备和设施的影响。

这样的防雷设施能够通过优化电场分布和消散雷电能量，减少雷电对设备的冲击，从而保证变电站的正常运行和设备的安全性。

其次，变电站在设计和建设过程中需要注意合理的接地系统。

接地系统不仅可以防止雷电对设备的破坏，还可以保护人身安全。

常见的接地系统包括保护接地、操作接地和仪表接地。

保护接地是指将变电站的主要设备和设施与地面形成良好的接触，以便在发生故障时将电流导入地面，从而保护设备和人身安全。

操作接地主要是为了保证操作人员的安全，当需要进行设备维修和检修时，操作人员要将设备接地并使用合适的防护设备，以防止电流通过人体造成伤害。

仪表接地是指将仪表设备与大地连接，确保测量结果准确可靠。

在设计接地系统时，需要考虑以下因素：变电站的地质条件、土壤电阻率、接地电阻的要求、外部干扰和雷电破坏等因素。

地质条件和土壤电阻率将直接影响接地电阻的大小。

接地电阻的要求要符合相关的国家或地区标准，以保证系统正常运行。

外部干扰也是影响接地系统的重要因素，例如邻近大型建筑物或混凝土表面的覆盖。

因此，在设计接地系统时，应该综合考虑这些因素，确定适合的接地技术。

除了以上措施，还可以采取其他的防雷与接地技术来提高系统的可靠性和抗雷击能力。

例如，可以使用避雷器来抑制和消除过电压，保护变电设备不受雷击影响。

避雷器通常安装在设备的进出线路上，当过电压出现时，避雷器能够将过电压引流到地面，保护设备的安全。

网络教育学院本科生毕业论文（设计）题目：变电站防雷接地技术变电站是电力系统的重要组成部分，因此它是防雷的重要保护部位。

如果变电站发生雷击事故，将造成大面积的停电，给社会生产和人民生活带来不便，这就要求防雷措施必须十分可靠，所有如何有效、合理对变电所采取防雷接地保护措施有着十分重要的意义。

本文就以农村某35KV变电站为研究对象，实现对此35KV变电站的接地保护设计。

以国家《防雷接地标准》为依据且结合变电站具体情况，对变电站的防雷接地进行保护设计，具有一定代表性。

关键词：变电站；直击雷防护；雷电侵入波防护；接地保护容摘要 (I)1 绪论 (1)1.1课题的提出和意义 (1)1.2国外研究现状 (1)1.3本课题的主要工作 (2)1.3.1研究目标 (2)1.3.2主要研究容 (2)2 雷电与防雷装置 (3)2.1变电所遭受雷击的来源 (3)2.2变电站遭受雷击的主要原因 (3)2.3防雷措施 (4)2.3.1避雷针 (4)2.3.2避雷线 (4)2.3.3避雷器 (4)2.4变电站直击雷防护 (5)2.1.1避雷器及其配制原则 (5)2.5变电站对雷电侵入波防护 (6)2.5.1避雷器的防护距离 (6)2.6变电站的进线段雷电防护设计 (7)3 接地的基本常识 (9)3.1接地概述 (9)3.2接地电阻 (9)3.3变电站接地装置 (10)3.4变电站的接地原则 (11)3.5降低变电站接地装置工频接地电阻的措施 (12)3.6接地体工频接地电阻计算 (12)3.6.1自然接地体及其工频接地电阻计算 (12)3.6.2人工接地体及工频接地电阻计算 (13)4 变电站的接地设计 (14)4.1变电站的规模 (14)4.2变电站位置的自然条件 (16)4.3 变电站接地设计 (16)5 结论 (19)参考文献 (20)1 绪论1.1课题的提出和意义在现代社会里，电力已成为国民经济和人民生活必不可少的二次能源，它在现代工农业生产、人们日常生活及各个领域中已获得了广泛应用。

变电站的防雷接地技术范文一、引言现代社会对电力供应的要求越来越高，而变电站作为电力系统的重要组成部分，必须具备稳定可靠的运行能力。

然而，雷电是变电站运行安全的主要威胁之一。

为了确保变电站的正常运行，防雷接地技术成为了必不可少的一环。

本文将重点探讨变电站的防雷接地技术，并对其进行详细阐述。

二、变电站的防雷接地技术概述防雷接地技术是指在建设变电站时采取一系列措施，使其具备良好的接地系统，以有效抵御雷击对变电站的影响。

变电站的防雷接地技术主要包括以下几个方面：1. 接地装置的设计和维护：接地装置是变电站防雷接地技术的核心。

它通过将变电站与大地之间建立良好的导电路径，将雷电流尽量引入地下，在保护变电设备的同时减少雷击对人身安全的伤害。

接地装置的设计应符合国家标准，并且需定期检查和维护，确保其连接良好，能够有效地引导雷电流。

2. 引下装置的设置：引下装置是指为了将雷电流引导到接地装置而设置的导线和支架等设备。

引下装置的设置位置应根据变电站的具体情况确定，以确保雷电流可以快速而稳定地引导至地下。

3. 防雷网的建设：防雷网是指在变电站周围设置一定高度的金属栅格，以防止雷电通过地面路径进入变电站，从而减少对变电设备的损坏。

防雷网应与接地装置相连接，并且设置合理，以确保雷电流能够有效排除。

4. 防雷避雷器的使用：防雷避雷器是变电站防雷接地技术中的重要设备之一。

它可以在雷电击中变电站时，迅速吸收并释放雷电能量，保护变电设备的安全运行。

防雷避雷器的选用应根据变电站的电压等级和环境条件确定，并定期进行检测和更换。

三、变电站防雷接地技术的关键问题在实际应用中，变电站的防雷接地技术面临着一些关键问题需要解决。

以下是其中的几个重要问题：1. 接地电阻的控制：接地电阻是衡量接地装置性能的重要指标之一。

接地电阻越小，说明接地装置中电流的传输能力越强，从而能够更好地抵御雷电的冲击。

因此，变电站的防雷接地技术应注重控制接地电阻，以达到更好的防雷效果。

500kV变电站二次系统综合防雷接地技术研究摘要:在分析了雷电对变电站二次系统的危害后,结合自我多年工作经验,对500kV变电站二次系统综合防雷接地技术方案进行了详细分析研究。

关键词:500kV变电站二次系统综合防雷接地雷电一直是威胁电力系统安全稳定、节能经济高效运行的主要因素之一,尤其对于运行于雷电频发的山区地区的变配电电气设备而言,构筑完善的综合防雷接地保护方案就显得非常必要。

因此,对雷电入侵500kV变电站二次设备的途径、危害程度,以及产生各种干扰的机理进行系统认真的分析研究,并结合变电站实际情况提出改善变电站综合防雷性能的稳定可靠防雷接地方案,已成为变电站继电保护研究人员研究的一个重要课题。

1 雷电对变电站二次系统的危害1.1 雷电干扰危害雷击对500kV变电站的电气一次和二次设备均会产生较大的危害。

雷击变电站对变电站电气设备一次侧的主要危害表现为:当雷击变电站时,会引起输电线路出现过电压现象,从而造成输电线路对地或相间出现闪络、损坏变压器以及电气开关设备等。

当雷击变电站造成一次回路受到强电干扰或二次系统受到强大的电磁干扰时,就可以通过控制线路传导、感应、甚至辐射等途径侵入到二次系统中的电力电子元件上,使变电站整个二次系统出现误动或拒动等现象,甚至引起二次系统整体瘫痪等严重事故;如果侵入二次系统的干扰水平超过设备最高耐压水平时,就会导致二次系统中的某些电力半导体元器件发生击穿损坏现象,给变电站带来巨大经济损失。

1.2 感应雷对变电站二次系统的危害感应雷虽没有直击雷所带来的影响那么猛烈,其变化率也较为缓慢,感应雷是变电站二次系统雷击危害的主要破坏源。

感应雷对变电站二次系统的危害主要表现为:当雷云间放电或雷云对地放电时,会在变电站附近的输电线路、通信信号线路、设备连接线等处产生一个幅值较高的电磁感电势并经连接线路入侵到二次设备系统中,使串联在雷击线路之间或线路末端的二次系统电子设备由于感应过电压而受到损坏。

变电站的防雷接地技术变电站作为电力系统中的重要组成部分，其正常运行对于电力系统的稳定供电具有重要意义。

而雷电是导致电力设备损坏和电力系统故障的主要原因之一，因此，在变电站的设计和建设过程中，防雷接地技术是至关重要的。

一、防雷接地的基本概念和作用防雷接地是指通过合理布置接地设施，在雷电侵袭时迅速引导雷电流入地下，减少雷电对设备和系统的损害。

其主要作用有以下几个方面：1. 接地安全：良好的接地系统可以防止雷电对设备和人员的危害，保证安全运行。

2. 电气设备的保护：合理的接地系统可以将雷电流迅速引到地下，避免雷击对设备造成直接或间接的损害。

3. 系统可靠性：优良的接地系统可以提高系统的可靠性，减少故障发生的可能性。

二、变电站防雷接地技术1. 接地系统的设计变电站的接地系统主要由接地电阻、接地极、接地网和接地体等组成。

（1）接地电阻：接地电阻是指将接地极与大地相连的电阻。

它的主要作用是限制接地系统的电流在合理范围内，在雷击时减少对设备的伤害。

接地电阻的设计要根据变电站的场地情况和工程要求灵活选择。

（2）接地极：接地极是将接地电阻埋设在地下的部分。

它的选择要考虑土壤的导电性、外部介质的腐蚀性以及可靠性等因素。

常用的接地极有水平接地极、竖直接地极和涂铜接地极等。

（3）接地网：接地网是由多个接地极和导线连接而成的网状结构。

它通过增大接地面积，降低接地电阻，提高接地的可靠性和稳定性。

接地网的布置要根据变电站的场地和设备的要求进行合理设计。

（4）接地体：接地体是指其他与接地系统有关的构造物，如金属结构、设备等。

接地体的选择和设计要根据具体的变电站情况和设备要求进行合理布置。

2. 接地材料的选择接地材料的选择要考虑其导电性能、耐腐蚀性能和可靠性等因素。

常用的接地材料有裸铜导线、镀锌钢导线、铜包钢导线和铜排等。

其中，裸铜导线具有良好的导电性能和耐腐蚀性能，是较为理想的接地材料。

3. 接地设施的布置变电站的接地设施要合理布置，使得接地系统的电流均匀分布、电势降低，并减少相互干扰。

有关110kV变电站的防雷接地设计的研究110kV变电站是电力系统中重要的组成部分，而防雷接地设计是变电站建设中必不可少的一部分。

因为变电站的设备和线路都极容易受到雷击，因此需要对变电站进行防雷接地设计，以防止雷击对变电站设备和线路造成损坏。

本文将对110kV变电站的防雷接地设计进行研究探讨，以保证变电站的安全运行。

防雷接地设计是指通过合理的接地系统，将雷电流迅速引入大地，避免雷电流对设备和线路的损害。

对于110kV变电站，其防雷接地设计需要考虑以下几个方面：1. 接地系统的选择：110kV变电站的接地系统通常包括平衡接地和非平衡接地两种形式。

平衡接地适用于特高压变电站，而非平衡接地适用于中压变电站。

需要根据110kV变电站的具体情况选择合适的接地系统。

2. 接地电阻的计算：接地电阻是衡量接地系统性能的重要指标，接地电阻越小，接地效果越好。

对于110kV变电站的防雷接地设计，需要通过合理的计算方法，确保接地电阻满足规定的要求。

3. 接地材料的选择：接地材料的选择直接影响接地系统的性能，要根据110kV变电站的具体情况选择合适的接地材料，以保证其接地效果。

4. 接地系统的布置：接地系统的布置应考虑变电站的整体布局、设备配置和线路走向等因素，以确保接地系统能够有效地引导雷电流，避免对设备和线路的损害。

二、110kV变电站的防雷接地设计方法1. 平衡接地的设计方法对于特高压变电站，一般采用平衡接地系统，其设计方法主要包括以下几个步骤：（1）确定接地网的布置：接地网的布置应根据变电站的整体布局和设备配置确定，一般采用网状或者环状布置方式。

（2）计算接地电阻：采用传统的公式或者有限元分析方法，对接地网的接地电阻进行计算，以确保满足规定的要求。

（3）接地材料的选择：一般采用优质的接地材料，如裸铜线或者镀铜扁钢等，以确保接地材料的导电性能。

三、110kV变电站防雷接地设计的技术要求和实际应用1. 技术要求（1）接地电阻：110kV变电站的接地电阻应满足规定的要求，一般不大于1Ω。

110kV220kV变电站防雷接地技术发布时间：2021-06-25T10:36:41.827Z 来源：《中国电业》2021年3月第7期作者：吴承俊[导读] 110kV220kV变电站是我国输配电网络中主要的高压变电站类型，直接承担着我国大部分的高压输配电任务，变电站的安全运行关系着电网的安全稳定运行吴承俊桂林丰源电力勘察设计有限责任公司广西桂林 541001摘要：110kV220kV变电站是我国输配电网络中主要的高压变电站类型，直接承担着我国大部分的高压输配电任务，变电站的安全运行关系着电网的安全稳定运行。

而雷电灾害是影响变电站运行的主要外部因素，一旦发生雷电故障，将导致严重的后果。

因此，本文主要分析110kV220kV变电站防雷接地技术的应用。

关键词：变电站；防雷接地技术；应用1.110kV220kV变电站出现雷击现象的主要因素由于110kV220kV变电站具有相对特殊的功能和特性，其一般位于相对空旷的区域，户外电气设备基本为金属设备，因此发生雷击的可能性非常高，一旦变电站发生雷击，可能导致严重事故，如停电将对社会的生产生活造成较大影响，也可能导致设备损坏造成严重的经济损失。

为了保护电气设备不受雷电的影响，有必要对变电站的防雷接地技术进行深入研究，一般来说，在变电站正常运行期间，电网电气设备以额定电压运行，但是在雷雨天气中，雷击导致输配电系统中的某些线路出现过电压，进而影响到变电站，根据不同的雷击方式，变电站的雷击过电压主要有以下几种[4]。

1.1雷直击设备过电压雷电直接击中电气设备后，会在电气设备中产生大的雷电流和超高压，同时还会释放出大量的热量，出现的热量将直接影响电气设备的正常运行，容易造成电气设备损坏，影响变电站的正常运行。

1.2雷直击线路及感应雷过电压当雷场移至架空线上时，在静电感应的影响下，会导致架空线上更多的异常束缚电积累，雷云一旦释放地面，将在架空输电线路上造成极高的感应过电压，此外，雷直击中输电线路时，在线路上形成雷电波，雷电波沿着输电线路侵入变电站，从而导致变电站电气设备过电压，这些过电压的出现会对变电站造成严重损害。

变电站的防雷接地技术是保障变电站设备和人员安全的重要技术之一。

雷击是指在雷雨天气下，由于大气中带电现象的产生，经过放电通道（大气电击击穿路径），使变电设备或电力线路与大气达到电位平衡的一种自然灾害。

防雷接地技术主要是通过合理设计和布置接地体，将变电站的设备接地，以减小雷击对变电设备的损害，并将雷击过电压安全排除。

一、变电站的防雷接地原理根据电学原理，将设备或物体与地面相连的导体称为接地体，通过接地体将设备的外露金属部分与地面形成较低的接地电阻，从而降低雷击对设备的损害。

变电站的防雷接地包括主接地体和附属接地体。

1. 主接地体：主要是通过大型电气金属器材（如变压器本体、高压开关、低压开关等）的外壳、支撑架等零件与地面接地，保证设备的安全运行和人员的安全。

2. 附属接地体：根据变电站地质、场地及设备特点，通过合理埋设附属接地体，减小雷击对设备的损害，提高设备和系统的抗雷击能力。

二、变电站防雷接地技术的实施1. 场地选择：变电站必须选择在地势较高、雷电活动相对较少的地区。

同时，场地应避开高树、高建筑物等。

2. 合理布置主接地体：主接地体应设计成具有足够导电面积的图形，如网状和圆环状接地体。

接地体应选用优质的电气导体，并与设备连接牢固。

在设备竖立位置上应采用并联接地体的方式，以减小接地电阻。

3. 合理布置附属接地体：根据场地特点和设备分布情况，合理选取附属接地体的类型和布置位置。

一般根据雷击概率和设备电击承受能力等因素，将附属接地体分为雷击电流引入接地体和对大规模雷电集中放电有吸收作用的避雷针等。

4. 接地体的埋设：接地体的埋设需要注意以下几点：- 保证接地体与地面的良好接触。

接地体与地面接触不良会导致接地电阻增加，从而减小防雷的效果。

- 埋设深度要适当，一般要求超过地面0.5米，以保证稳定性和防腐能力。

- 不同接地体之间需要保持一定的距离，以防止相互干扰。

5. 接地电阻测试：接地电阻是衡量接地效果的重要指标之一。

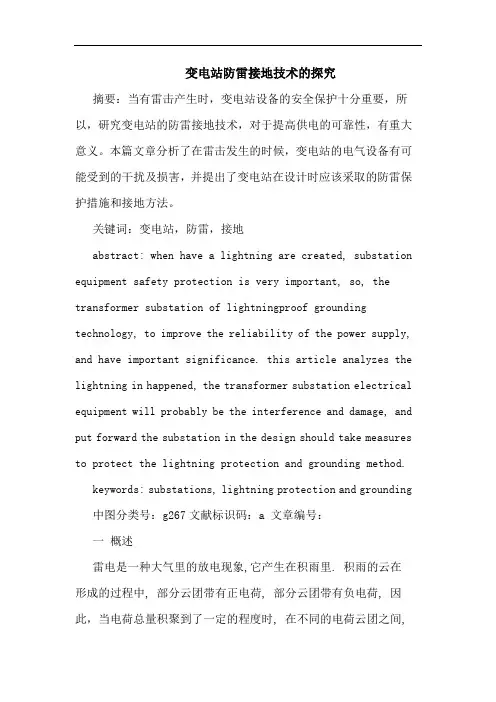

变电站防雷接地技术的探究摘要：当有雷击产生时，变电站设备的安全保护十分重要，所以，研究变电站的防雷接地技术，对于提高供电的可靠性，有重大意义。

本篇文章分析了在雷击发生的时候，变电站的电气设备有可能受到的干扰及损害，并提出了变电站在设计时应该采取的防雷保护措施和接地方法。

关键词：变电站，防雷，接地abstract: when have a lightning are created, substation equipment safety protection is very important, so, the transformer substation of lightningproof grounding technology, to improve the reliability of the power supply, and have important significance. this article analyzes the lightning in happened, the transformer substation electrical equipment will probably be the interference and damage, and put forward the substation in the design should take measures to protect the lightning protection and grounding method.keywords: substations, lightning protection and grounding 中图分类号：g267文献标识码：a 文章编号：一概述雷电是一种大气里的放电现象,它产生在积雨里. 积雨的云在形成的过程中, 部分云团带有正电荷, 部分云团带有负电荷, 因此，当电荷总量积聚到了一定的程度时, 在不同的电荷云团之间,或者云团和大地之间的电压数值非常大，足够击穿空气。
