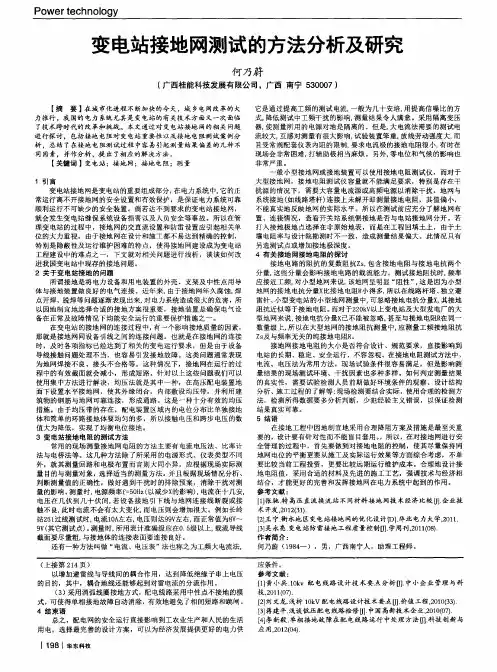

变电站接地网测试的方法分析及研究

变电站接地电阻测试方法变电站的接地电阻测试可是很重要的事儿呢。

咱先说要用啥工具，一般得有接地电阻测试仪，这可是专门干这个活儿的“小能手”。

这测试仪就像个小侦探，能把接地电阻的秘密找出来。

那开始测的时候呀，要先找到变电站接地网的接地引下线。

这就像找到宝藏的入口一样，可不能找错啦。

把测试仪的测试线和接地引下线好好地连接起来，要连接得稳稳当当的，就像小朋友手拉手一样，不能松开哦。

然后呢，测试仪有几个电极要布置。

有个电流极，还有个电压极。

这两个电极要按照一定的距离来放呢。

一般来说，距离的选择是有讲究的，就像搭积木，每个积木块放的位置都有它的道理。

电流极要离接地网远一些，电压极在中间。

这就像排排坐，都有自己的位置。

等都布置好啦，就可以打开测试仪开始测试啦。

测试仪就开始工作，它在里面捣鼓来捣鼓去，算出接地电阻的值。

这个时候我们就像等待老师公布成绩一样，心里还有点小紧张呢。

要是测试出来的电阻值不符合要求，那可就得想办法解决啦。

可能是接地网有损坏的地方，就像小娃娃的玩具坏了要修补一样。

要去检查接地网的连接处是不是松动了，或者接地体是不是被腐蚀了。

变电站接地电阻测试虽然听起来有点复杂，但只要按照这些步骤来，就像按照菜谱做菜一样，也不是那么难的事儿啦。

而且这个测试对变电站的安全运行可重要了。

就像给变电站穿上了一层保护衣，要是接地电阻不合适，就像衣服破了个洞，会有危险的。

所以呀，我们要认真对待这个测试，让变电站安安稳稳地运行，这样才能保证我们的用电安全，电才能乖乖地跑到我们家里，让我们能看电视、吹空调、玩手机呢。

变电站接地阻抗测试方法
嘿，咱今天就来唠唠变电站接地阻抗测试方法这档子事儿哈！
你说这变电站啊，就好比是一个大心脏，给咱输送着电力呢。

那接地阻抗呢，就像是这心脏的一道保护屏障。

要是这屏障没弄好，那可就麻烦啦！就好比你家房子根基没打牢，那能稳当嘛！
咱先说说准备工作吧。

你得把那些测试仪器都准备齐全咯，就跟战士上战场得拿好自己的武器一样。

然后呢，选个合适的地方，可不能随随便便找个地儿就开始测。

这就好比你找对象，不得找个合适的人嘛！
开始测试的时候，那可得认真仔细喽。

就像你给花浇水，得浇得均匀，不能这儿多那儿少的。

测量的时候要多测几次，取个平均值，这样才准呢。

你想想，要是你就测一次，万一不准咋办？那不就白折腾啦！
还有啊，测试过程中得注意安全。

这可不是闹着玩的，电这玩意儿可得小心着点。

别跟那愣头青似的，啥都不管不顾。

就好比过马路，你得左右看看，确定安全了再走。

测试完了，结果可得好好分析分析。

要是阻抗大了，那得找找原因，是哪儿出问题了。

这就跟医生看病似的，得找出病根才能对症下药啊！要是不分析，那测了不也白测嘛。

哎呀呀，你说这变电站接地阻抗测试是不是挺重要的？咱可不能马虎大意啊！这关系到电力的稳定输送，关系到大家的用电安全呢。

所以啊，咱得重视起来，把这活儿干得漂漂亮亮的！就像咱中国人做事儿，
那向来都是认认真真，绝不敷衍。

总之呢，变电站接地阻抗测试可不是个简单的事儿，得用心去做，才能保证万无一失。

咱可不能在这上面掉链子，得让变电站稳稳当当的工作，给大家带来光明和温暖！。

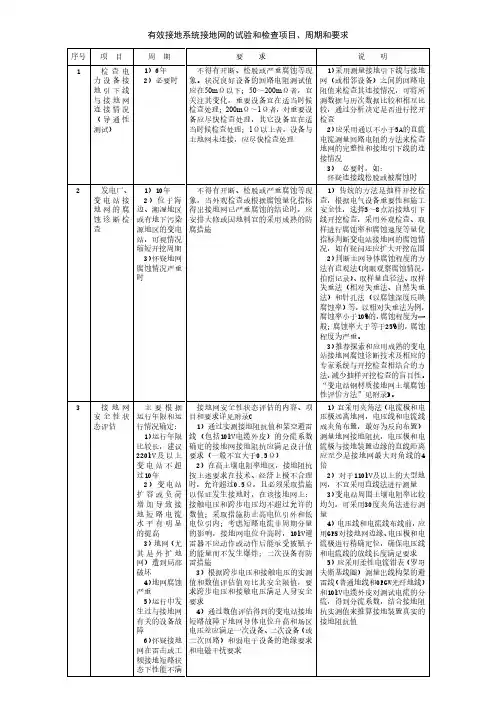

有效接地系统接地网的试验和检查项目、周期和要求序号项目周期要求说明1 检查电力设备接地引下线与接地网连接情况（导通性测试）1）6年2）必要时不得有开断、松脱或严重腐蚀等现象。

状况良好设备的回路电阻测试值应在50mΩ以下；50～200mΩ者，宜关注其变化，重要设备宜在适当时候检查处理；200mΩ～1Ω者，对重要设备应尽快检查处理，其它设备宜在适当时候检查处理；1Ω以上者，设备与主地网未连接，应尽快检查处理1）采用测量接地引下线与接地网（或相邻设备）之间的回路电阻值来检查其连接情况，可将所测数据与历次数据比较和相互比较，通过分析决定是否进行挖开检查2）应采用通以不小于5A的直流电流测量回路电阻的方法来检查地网的完整性和接地引下线的连接情况3）必要时，如：怀疑连接线松脱或被腐蚀时2 发电厂、变电站接地网的腐蚀诊断检查1）10年2）位于海边、潮湿地区或有地下污染源地区的变电站，可视情况缩短开挖周期3）怀疑地网腐蚀情况严重时不得有开断、松脱或严重腐蚀等现象，当外观检查或根据腐蚀量化指标得出接地网已严重腐蚀的结论时，应安排大修或因地制宜的采用成熟的防腐措施1）传统的方法是抽样开挖检查，根据电气设备重要性和施工安全性，选择5～8点沿接地引下线开挖检查，采用外观检查、取样进行腐蚀率和腐蚀速度等量化指标判断变电站接地网的腐蚀情况，如有疑问还应扩大开挖范围2）判断主网导体腐蚀程度的方法有直观法（肉眼观察腐蚀情况，拍照记录）、取样量直径法、取样失重法（相对失重法、自然失重法）和针孔法（以腐蚀深度反映腐蚀率）等，以相对失重法为例，腐蚀率小于10%的，腐蚀程度为一般；腐蚀率大于等于25%的，腐蚀程度为严重。

3）推荐探索和应用成熟的变电站接地网腐蚀诊断技术及相应的专家系统与开挖检查相结合的方法，减少抽样开挖检查的盲目性。

“变电站钢材质接地网土壤腐蚀性评价方法”见附录D。

3 接地网安全性状态评估主要根据运行年限和运行情况确定：1）运行年限比较长，建议220kV及以上变电站不超过10年2）变电站扩容或负荷增加导致接地短路电流水平有明显的提高3）地网（尤其是外扩地网）遭到局部破坏4）地网腐蚀严重5）运行中发生过与接地网有关的设备故障6）怀疑接地网在雷击或工频接地短路状态下性能不满接地网安全性状态评估的内容、项目和要求详见附录C1）通过实测接地阻抗值和架空避雷线（包括10kV电缆外皮）的分流系数确定的接地网接地阻抗应满足设计值要求（一般不宜大于0.5Ω）2）在高土壤电阻率地区，接地阻抗按上述要求在技术、经济上极不合理时，允许超过0.5Ω，且必须采取措施以保证发生接地时，在该接地网上：接触电压和跨步电压均不超过允许的数值；采取措施防止高电位引外和低电位引内；考虑短路电流非周期分量的影响，接地网电位升高时，10kV避雷器不应动作或动作后能承受被赋予的能量而不发生爆炸；二次设备有防雷措施3）根据跨步电压和接触电压的实测值和数值评估值对比其安全限值，要求跨步电压和接触电压满足人身安全要求4）通过数值评估得到的变电站接地短路故障下地网导体电位升高和场区电压差应满足一次设备、二次设备（或二次回路）和弱电子设备的绝缘要求和电磁干扰要求1）宜采用夹角法（电流极和电压极远离地网，电压线和电流线成夹角布置，最好为反向布置）测量地网接地阻抗，电压极和电流极与接地装置边缘的直线距离应至少是接地网最大对角线的4倍2）对于110kV及以上的大型地网，不宜采用直线法进行测量3）变电站周围土壤电阻率比较均匀，可采用30度夹角法进行测量4）电压线和电流线布线前，应用GPS对接地网边缘、电压极和电流极进行精确定位，确保电压线和电流线的放线长度满足要求5）应采用柔性电流钳表（罗哥夫斯基线圈）测量出线构架的避雷线（普通地线和OPGW光纤地线）和10kV电缆外皮对测试电流的分流，得到分流系数，结合接地阻抗实测值来推算接地装置真实的接地阻抗值足要求7）地网改造后注：本表主要针对钢材质接地网，对耐腐蚀性能好、开挖检查存在困难的铜质材料(纯铜、铜包钢、铜镀钢等)接地网的试验项目、周期和要求可结合实际情况参照本表执行。

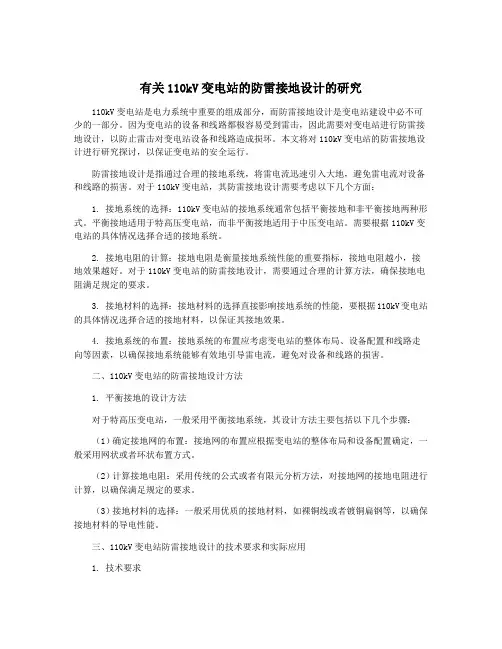

有关110kV变电站的防雷接地设计的研究110kV变电站是电力系统中重要的组成部分，而防雷接地设计是变电站建设中必不可少的一部分。

因为变电站的设备和线路都极容易受到雷击，因此需要对变电站进行防雷接地设计，以防止雷击对变电站设备和线路造成损坏。

本文将对110kV变电站的防雷接地设计进行研究探讨，以保证变电站的安全运行。

防雷接地设计是指通过合理的接地系统，将雷电流迅速引入大地，避免雷电流对设备和线路的损害。

对于110kV变电站，其防雷接地设计需要考虑以下几个方面：1. 接地系统的选择：110kV变电站的接地系统通常包括平衡接地和非平衡接地两种形式。

平衡接地适用于特高压变电站，而非平衡接地适用于中压变电站。

需要根据110kV变电站的具体情况选择合适的接地系统。

2. 接地电阻的计算：接地电阻是衡量接地系统性能的重要指标，接地电阻越小，接地效果越好。

对于110kV变电站的防雷接地设计，需要通过合理的计算方法，确保接地电阻满足规定的要求。

3. 接地材料的选择：接地材料的选择直接影响接地系统的性能，要根据110kV变电站的具体情况选择合适的接地材料，以保证其接地效果。

4. 接地系统的布置：接地系统的布置应考虑变电站的整体布局、设备配置和线路走向等因素，以确保接地系统能够有效地引导雷电流，避免对设备和线路的损害。

二、110kV变电站的防雷接地设计方法1. 平衡接地的设计方法对于特高压变电站，一般采用平衡接地系统，其设计方法主要包括以下几个步骤：（1）确定接地网的布置：接地网的布置应根据变电站的整体布局和设备配置确定，一般采用网状或者环状布置方式。

（2）计算接地电阻：采用传统的公式或者有限元分析方法，对接地网的接地电阻进行计算，以确保满足规定的要求。

（3）接地材料的选择：一般采用优质的接地材料，如裸铜线或者镀铜扁钢等，以确保接地材料的导电性能。

三、110kV变电站防雷接地设计的技术要求和实际应用1. 技术要求（1）接地电阻：110kV变电站的接地电阻应满足规定的要求，一般不大于1Ω。

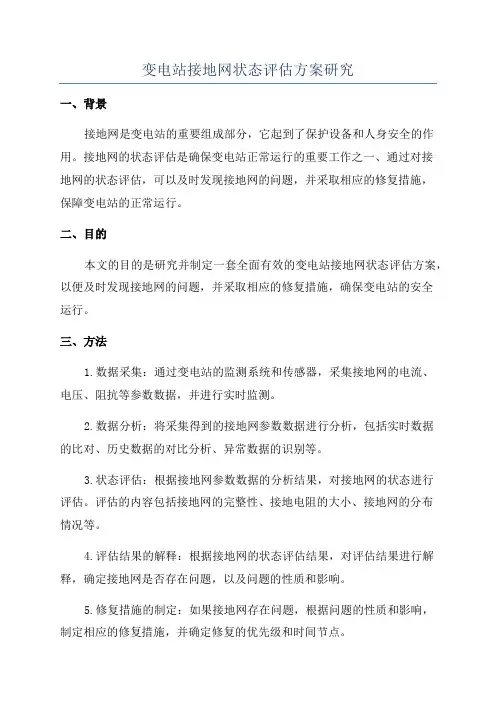

变电站接地网状态评估方案研究一、背景接地网是变电站的重要组成部分，它起到了保护设备和人身安全的作用。

接地网的状态评估是确保变电站正常运行的重要工作之一、通过对接地网的状态评估，可以及时发现接地网的问题，并采取相应的修复措施，保障变电站的正常运行。

二、目的本文的目的是研究并制定一套全面有效的变电站接地网状态评估方案，以便及时发现接地网的问题，并采取相应的修复措施，确保变电站的安全运行。

三、方法1.数据采集：通过变电站的监测系统和传感器，采集接地网的电流、电压、阻抗等参数数据，并进行实时监测。

2.数据分析：将采集得到的接地网参数数据进行分析，包括实时数据的比对、历史数据的对比分析、异常数据的识别等。

3.状态评估：根据接地网参数数据的分析结果，对接地网的状态进行评估。

评估的内容包括接地网的完整性、接地电阻的大小、接地网的分布情况等。

4.评估结果的解释：根据接地网的状态评估结果，对评估结果进行解释，确定接地网是否存在问题，以及问题的性质和影响。

5.修复措施的制定：如果接地网存在问题，根据问题的性质和影响，制定相应的修复措施，并确定修复的优先级和时间节点。

四、评估指标接地网状态评估的指标包括但不限于以下几个方面：1.接地网的完整性：检查接地网是否存在断裂、松动等问题。

2.接地电阻：检查接地电阻是否超过规定的阈值。

3.接地网材料的腐蚀情况：检查接地网材料是否存在腐蚀、老化等问题。

4.接地网的分布情况：检查接地网的分布是否均匀、合理。

5.接地网与周围环境的电位差：检查接地网与周围环境的电位差是否超过规定的范围。

五、修复措施根据评估结果，制定相应的修复措施，包括但不限于以下几个方面：1.接地网的维护和保养：定期检查接地网，清理接地网周围的杂草和杂物，保持接地网的完整性和稳定性。

2.接地电阻的改造：如果接地电阻超过了规定的阈值，需要采取改造措施，如增加接地体数量、增大接地体的面积等。

3.接地网材料的更换：如果接地网材料存在腐蚀、老化等问题，需要及时更换。

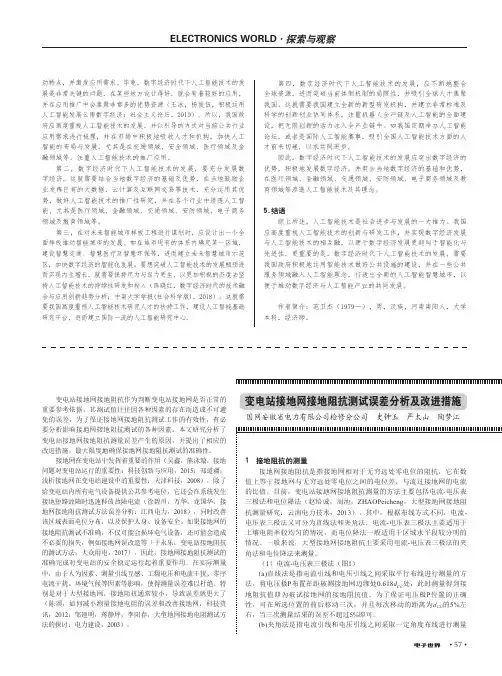

• 57•动特点，并激发应用需求。

毕竟，数字经济时代下人工智能技术的发展是非常关键的问题，在某些地方设计得好，就会有着较好的应用，并在应用推广中会集聚非常多的优势资源（王冰，杨俊伍，积极运用人工智能发展云南数字经济：社会主义论坛，2019）。

所以，我国政府应高度重视人工智能技术的发展，并以引导的方式对当前公共行业应用需求进行梳理，并在市场中积极地吸收人才和机构，加快人工智能的布局与发展。

尤其是在交通领域、安全领域、医疗领域及金融领域等，注重人工智能技术的推广应用。

第二，数字经济时代下人工智能技术的发展，要充分发展数字经济。

这就需要结合当地数字经济的基础及优势，在当地鼓励企业发挥已有的大数据、云计算及互联网交易等技术，充分运用其优势，做好人工智能技术的推广性研究，并在各个行业中渗透人工智能，尤其是医疗领域、金融领域、交通领域、安防领域、电子商务领域及教育领域等。

第三，在对未来智能城市样板工程进行谋划时，应设计出一个全面样板推动智能城市的发展。

如在城市现有的体系内确定某一区域，建设智慧交通、智慧医疗及智慧环保等，进而建立未来智慧城市示范区，加快数字经济的智能化发展。

要想突破人工智能技术的发展瓶颈进而实现内生增长，就需要保持定力与自力更生，以更加积极的态度去坚持人工智能技术的持续性研发和投入（陈晓红，数字经济时代的技术融合与应用创新趋势分析：中南大学学报(社会科学版)，2018）。

这就需要我国高度重视人工智能技术研究人才的扶持工作，建设人工智能基础研究平台，进而建立国际一流的人工智能研究中心。

第四，数字经济时代下人工智能技术的发展，应不断地整合全球资源，进而突破当前体制机制的局限性，并吸引全球人才集聚我国。

这就需要我国建立全新的新型研发机构，并建立非常标准及科学的创新创业协同体系，注重机器人全产链及人工智能的全面建设，把无限创新的活力注入全产业链中。

如我国定期举办人工智能论坛，或者是国际人工智能赛事，吸引全国人工智能技术方面的人才前来切磋，以求共同进步。

变电站接地网电阻测试方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则: 发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。

在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。

同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。

特别是大型接地网接地电阻很小（一般在Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度倍（平线布线法）或等于电流线（三角形布线法）。

1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。

G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；图1电位降法测试接地装置的接地阻抗流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G 的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m 或200m）测试一次P与G之间的电位差U，绘出U与x的变化曲线。

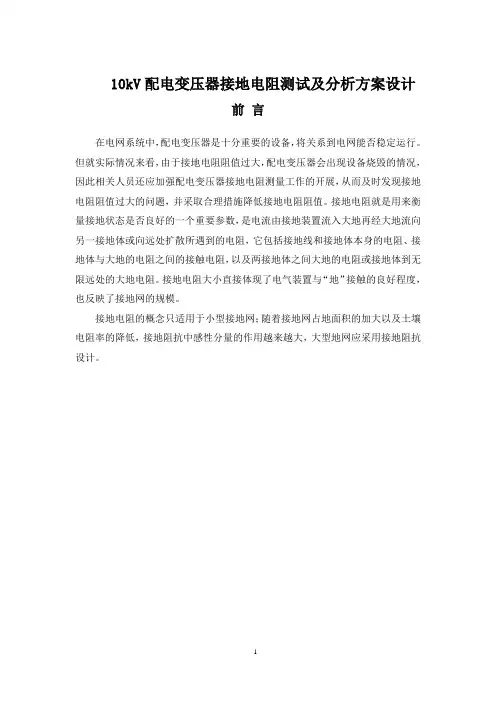

10kV配电变压器接地电阻测试及分析方案设计
前言
在电网系统中，配电变压器是十分重要的设备，将关系到电网能否稳定运行。

但就实际情况来看，由于接地电阻阻值过大，配电变压器会出现设备烧毁的情况，因此相关人员还应加强配电变压器接地电阻测量工作的开展，从而及时发现接地电阻阻值过大的问题，并采取合理措施降低接地电阻阻值。

接地电阻就是用来衡量接地状态是否良好的一个重要参数，是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。

接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。

接地电阻的概念只适用于小型接地网；随着接地网占地面积的加大以及土壤电阻率的降低，接地阻抗中感性分量的作用越来越大，大型地网应采用接地阻抗设计。

摘要
在配电变压器安装、使用的过程中，还应避免接地电阻阻值过大，以免出现设备烧毁和人员触电等事故。

基于这种认识，配电变压器接地电阻对供电设备的正常使用影响巨大，若在供电设备的运行过程中，接地电阻值超过正常的范围，会烧毁供电设备及对人员的生命财产安全带来巨大的威胁，所以对于10kV配电变压器接地电阻测试是至关重要的，并且制定了相关的电变压器接地电阻测试的方案。

本设计是10kV配电变压器接地电阻的测试，从接地电阻的背景对接地电阻进行多方面分析，同时介绍了接地电阻的基本测量方法，同时进行了误差分析 , 总结了接地电阻工程测量中的误差来源及消除方法, 并根据测试过程提出了相关的注意事项。

[关键词]配电变压器；接地电阻；测量；注意事项。

探讨变电站二次接地网及二次接地方式2017年8月至9月期间，云南电网公司组织全网范围内的继电保护专家，对10余座220kV及以上变电站进行二次继电保护精益化检查。

继电保护专家组在检查过程中根据《南方电网电力系统继电保护反事故措施 2014版释义（汇总）V7》要求，开展变电站二次接地网及二次接地检查,发现新站、老站做法差异很大，需要进一步明确变电站二次接地网及二次接地方式，同时对存在差异性的老变电站二次接地网及二次接地整改方式。

综合上述，就220kV及以上变电站二次接地网及二次接地进行如下探讨。

二、二次接地网及二次接地方式存在的问题及处理方法根据《南方电网电力系统继电保护反事故措施 2014版释义（汇总）V7》要求,二次接地网需要沿二次电缆沟道敷设截面不小于100 mm2专用铜排，贯穿主控室、保护室至开关场的就地端子箱、机构箱及保护用结合滤波器等处的所有二次电缆沟，形成室外二次接地网。

该接地网在进入室内时，通过截面不小于100 mm2 的铜缆与室内二次接地网可靠连接；同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50 mm2 的铜缆与主接地网可靠连接接地。

开关场的端子箱内接地铜排应用截面不小于 50 mm2 的铜缆与室外二次接地网连接。

在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设首末端连接的专用铜排，形成保护室内的二次接地网。

保护室内的二次接地网经截面不小于 100 mm2 的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接。

但在现场检查过程中继电保护专家组发现根据上述要求，仍然存在诸多问题，现将问题及处理方法总结如下：（一）、静态接地网敷设、连接及接地1、变电站所有保护小室和通信机房装设截面100mm2的静态接地铜排，带绝缘子环网布置。

但主控室独立于通信机房的计算机通信室、直流主屏室、站用电室、10kV高压开关室静态接地方式并未统一，建议按照保护小室的要求执行，全部装设截面为100mm2的静态接地铜排，带绝缘子环网布置。

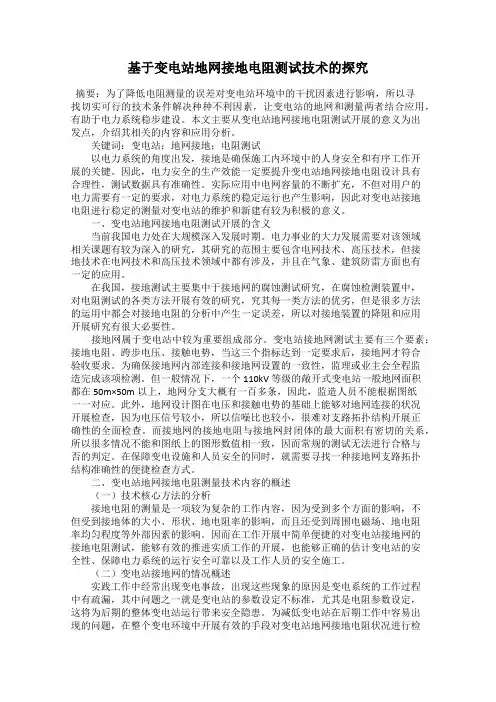

基于变电站地网接地电阻测试技术的探究摘要：为了降低电阻测量的误差对变电站环境中的干扰因素进行影响，所以寻找切实可行的技术条件解决种种不利因素，让变电站的地网和测量两者结合应用，有助于电力系统稳步建设。

本文主要从变电站地网接地电阻测试开展的意义为出发点，介绍其相关的内容和应用分析。

关键词：变电站；地网接地；电阻测试以电力系统的角度出发，接地是确保施工内环境中的人身安全和有序工作开展的关键。

因此，电力安全的生产效能一定要提升变电站地网接地电阻设计具有合理性，测试数据具有准确性。

实际应用中电网容量的不断扩充，不但对用户的电力需要有一定的要求，对电力系统的稳定运行也产生影响，因此对变电站接地电阻进行稳定的测量对变电站的维护和新建有较为积极的意义。

一、变电站地网接地电阻测试开展的含义当前我国电力处在大规模深入发展时期。

电力事业的大力发展需要对该领域相关课题有较为深入的研究，其研究的范围主要包含电网技术、高压技术，但接地技术在电网技术和高压技术领域中都有涉及，并且在气象、建筑防雷方面也有一定的应用。

在我国，接地测试主要集中于接地网的腐蚀测试研究，在腐蚀检测装置中，对电阻测试的各类方法开展有效的研究，究其每一类方法的优劣，但是很多方法的运用中都会对接地电阻的分析中产生一定误差，所以对接地装置的降阻和应用开展研究有很大必要性。

接地网属于变电站中较为重要组成部分。

变电站接地网测试主要有三个要素：接地电阻、跨步电压、接触电势，当这三个指标达到一定要求后，接地网才符合验收要求。

为确保接地网内部连接和接地网设置的一致性，监理或业主会全程监造完成该项检测。

但一般情况下，一个110kV等级的敞开式变电站一般地网面积都在50m×50m以上，地网分支大概有一百多条，因此，监造人员不能根据图纸一一对应。

此外，地网设计图在电压和接触电势的基础上能够对地网连接的状况开展检查，因为电压信号较小，所以信噪比也较小，很难对支路拓扑结构开展正确性的全面检查。

接地网接地电阻测试的原理方法及意义[ 2012-6-28 9:16:24 ] [转载请注明来源：就是要仪器网 ]一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。

在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。

同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。

特别是大型接地网接地电阻很小（一般在0.5Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度0.618倍（平线布线法）或等于电流线（三角形布线法）。

1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。

G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m或200m）测试一次P与G之间的电位差U，绘出U与x 的变化曲线。

变电站直流系统接地故障解析及新型检测方法的研究近年来，电力行业的发展迅速，变电站发生直流系统接地故障时，具体的接地故障点是难以查找的，很多人无从下手，给处理直流接地故障带来了一定的难度。

虽然大部分变电站都安装了直流绝缘监察装置，这些装置都有一种直流选线功能，即能够根据直流绝缘电阻的大小，选择出是哪一路直流馈线接地，这样可以缩小故障范围。

问题是，直流选线装置虽然选择出了直流接地的馈线，但还是不能确定直流接地故障点的具体位置，还需要变电运维人员或检修人员继续查找直流接地故障点的具体位置。

笔者根据多年的运维工作经验，总结出了几个容易发生直流接地的故障点，来帮助电力同行在处理事故时有的放矢，尽快找出故障点，保证变电设备的安全运行。

标签：变电站直流系统;接地故障解析;新型检测方法引言变电站直流系统接地故障，是指变电站直流系统的正极或负极与大地间的绝缘水平低于某一规定值，可以分为以下2种类型：①一点接地，即变电站直流系统内发生单一接地点;②多点接地，即变电站直流系统内发生两点或两点以上接地。

多点接地故障会对变电站保护装置的运行产生很大影响，可能导致保护回路误动、正负极短路、开关设备拒动等现象。

因此探析变电站直流系统接地故障的查找及处理措施，具有十分重要的现实意义。

1重要性直流系统是组成电力二次系统的极为重要部分，直接影响通信装置、远动和继保运行的安全性与稳定性。

因此，直流系统运行情况引起广泛关注。

但是，电网在实际运行过程中，其直流系统接地故障会引起保护装置的误动或拒动，这些行为都会直接威胁到电网安全运行，甚至产生严重后果。

只有尽快查找直流系统中存在的故障并消除该故障隐患，是相关专业人员应重视的工作内容，也是提高电力系统安全性与可靠性的重要方式。

目前，变电站直流系统接地故障分析已经成为直流系统研究中的热点问题。

2变电站直流系统接地故障的查找方法2.1使用“拉路法”查找故障点所谓“拉路法”，是指当变电站直流系统发生接地故障后，依次断开各直流馈线，观察接地现象是否消失，从而来确定接地故障的所在馈线。

110kV变电站接地试验报告-完整案例概述本文档记录了对110kV变电站接地系统进行的接地试验的完整过程和结果。

测试目的1. 确定变电站接地系统的质量和性能是否符合相关标准和要求。

2. 评估变电站接地系统的工作状态和性能，以确保其安全可靠性。

测试方法和流程1. 准备工作：确保测试设备和仪器的正常运行。

2. 测试前准备：核查变电站接地系统的设计文件和图纸，检查接地装置的安装情况和连接是否牢固。

3. 测试仪器和设备设置：根据测试要求和标准，设置测试仪器和设备。

4. 测试参数设置：设定测试参数，包括电流大小、测试时间等。

5. 接地试验：启动测试仪器，按照设定的参数进行接地试验。

6. 数据记录和分析：记录试验过程中的数据和观测结果，并进行数据分析和评估。

7. 结果总结：根据试验结果，对变电站接地系统的质量和性能进行总结和评价。

测试结果1. 测试数据：记录了接地试验过程中的数据，包括电流值、电阻值等。

2. 数据分析：对测试数据进行分析和评估，确保系统的接地质量和性能。

3. 结论：根据测试结果和分析，得出变电站接地系统的结论，如合格、不合格等。

结论经过接地试验，我们得出以下结论：1. 变电站接地系统的电阻值符合相关标准和要求。

2. 接地系统的连接牢固，无松动、腐蚀等问题。

3. 变电站接地系统的工作状态和性能良好，能够保障其安全可靠性。

建议根据接地试验的结果，我们建议：1. 定期进行接地试验，以评估接地系统的工作状态和性能。

2. 如发现接地系统存在问题，及时进行修复和调整，确保其安全可靠性。

3. 提高变电站接地系统的维护管理水平，保护和延长系统的使用寿命。

参考资料1. 相关标准和规范。

2. 变电站接地系统的设计文件和图纸。

3. 接地试验设备和仪器的操作手册。

大型地网接地电阻测试方法
目前测试接地电阻的仪器根据测试方法和现场测试情况的不同大致分为接地电阻表法、工频大电流法、异频法三种。

根据测试方法和对象的不同，应采用不同的方法。

1.小型变电站接地网接地电阻的测试可以选用DER2571接地电阻测试仪。

2.对于大、中型变电站和电厂采用工频大电流或异频法。

在实际测量中有远离法和补偿法两种常用的方法可以满足测量要求。

（1）远离法。

通过增大接地网与电流级、电压级的距离来达到满足上式的目的。

对于大型地网，满足远离法要求的电流极到变电
站之间的距离将很大，所要求的间距很难在实际测量中达到。

通过人工敷设电流和电压线的方法不可能实现，只有借助于已
有的架空线路才能满足要求，但是目前可借用的线路牵扯到停
电，因而实施较为困难。

（2）补偿法。

如果将电流极和电压极放置在合适的位置，这时测量得到的接地电阻即为接地网的真实接地电阻。

通过分析知道，
确定电极后，在存在一个可得出待测接地极真实接地阻抗的电
压极位置，这里将对应真实接地电阻的电压极位置称为补偿点。

为了能将地网等效为半球形，通过大量试验验证，电流线的长
度选取为被测试地网最长对角线的3倍以上，可以满足工程测
量的要求。

（3）远离补偿法。

此法综合了上述两种方法，地网中心、电压极、电流呈一条直线。

此法可减少土壤电阻率不均匀带来的误差，
其测量误差在工程上是可以接受的。

变电站接地网导通及接地电阻测量方法分析摘要：接地是保证电力系统可靠运行和人身安全的基础。

当电力系统发生故障时，故障电流会通过接地系统迅速排入地面，将地电位降低到接触电压和人步电压的安全值以下，不会对二次设备造成反击，从而确保人员和设备的安全。

因此，接地系统在变电站的运行中起着重要的作用。

本文根据工作中的实践经验，对变电站接地网导通测试及接地电阻测量方法进行分析研究，并总结了变电站接地网日常运维的要点。

关键词：变电站；接地网导通；接地电阻；测量方法；分析导言；目前，变电站建设呈现多元化趋势。

例如，变电站的小型化和高土壤电阻率地区变电站的建设在一定程度上优化了变电站工程建设的市场环境。

具体来说，采取降阻措施控制接地网降阻，使接地网参数符合既定规范和标准。

然而，在变电站接地降阻技术的实际应用过程中，所采用的复合接地网不能满足接地网设计的控制要求。

因此，在确定接地网参数的过程中，应遵循相关规范和标准，在明确技术应用现状的前提下，提高系统运行的安全性和可靠性。

这样，变电站的接地降阻技术可以在可持续状态下应用于实践。

1变电站接地网导通试验方法1.1工具和仪器的准备有hvd1套传导测量仪表、1个接线端子、1圈长距离电源线、1圈金属带插接式电压电流线、1圈金属带连接式电压电流线、1把螺丝刀。

1.2接地网导通测试步骤1.2.1 选择220 V交流电源（尽可能小地检查悬架对地电压以减少错误），将电源线插入220 V输入插孔，将测试仪连接到电源，打开钥匙并检查测试仪是否完好。

1.2.2 在传导测试仪上，将金属带插件夹的电压和电流线的一端插入传导测试仪的C1和P1端子，并将金属带连接的电压和电流线的连接端连接到传导测试仪的C2和P2端子（黑色和红色）。

1.2.3 测试仪C1和P1的另一端夹在站中，以找到良好的接地参考点（参考点是固定的）。

1.2.4 一个人拿着一片金属线，用C2和P2插头触点移动间隔测试。

应记录车站内的每个间隔。

变电站设备接地引下线导通测试方法一、引言在变电站中，设备接地引下线的导通性能是保证设备正常运行和人身安全的重要因素。

因此，进行设备接地引下线导通测试是非常必要的。

二、测试前的准备工作1. 确保测试仪器的正常工作，包括导通测试仪、接地电阻测试仪等。

2. 检查测试仪器的电源电压是否正常，并确保测试仪器接地良好。

3. 检查变电站设备接地引下线的连接情况，确保接地引下线与设备接地体之间的连接良好。

三、测试步骤1. 准备导通测试仪，将测试仪的探头连接到变电站设备接地引下线的起始端，确保连接牢固。

2. 将测试仪的另一端的探头连接到变电站设备接地体，确保连接良好。

3. 打开导通测试仪的电源，确保仪器处于正常工作状态。

4. 设置导通测试仪的测试参数，包括测试电流和测试时间等。

5. 按下导通测试仪的启动按钮，开始测试。

6. 观察导通测试仪的显示屏，如果显示屏上显示导通状态为“通过”或“导通”，则表示设备接地引下线与设备接地体之间导通正常；如果显示屏上显示导通状态为“不通过”或“不导通”，则表示设备接地引下线与设备接地体之间导通异常。

7. 根据测试结果进行判断和处理，如果导通异常，需要进行故障排除和修复。

四、注意事项1. 在进行设备接地引下线导通测试时，应确保测试仪器的准确性和稳定性。

2. 在测试过程中，应注意测试仪器的显示和报警信息，及时处理异常情况。

3. 在测试过程中，应注意安全防护，避免触电和其他意外事故的发生。

五、测试结果的分析和处理根据测试结果的显示，可以对设备接地引下线的导通性能进行评估和处理。

如果导通正常，则表示设备接地引下线与设备接地体之间的连接良好；如果导通异常，则需要进行故障排除和修复。

六、测试的重要性和意义设备接地引下线导通测试是保证变电站设备正常运行和人身安全的重要手段之一。

通过测试可以发现设备接地引下线导通异常的问题，并及时采取措施进行修复，提高设备的可靠性和安全性。

七、总结本文介绍了变电站设备接地引下线导通测试的步骤和方法。
