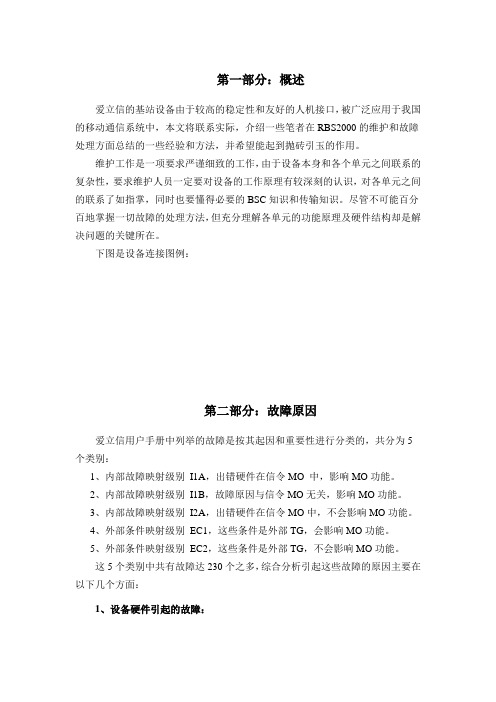

第一部分：概述爱立信的基站设备由于较高的稳定性和友好的人机接口，被广泛应用于我国的移动通信系统中，本文将联系实际，介绍一些笔者在RBS2000的维护和故障处理方面总结的一些经验和方法，并希望能起到抛砖引玉的作用。
维护工作是一项要求严谨细致的工作，由于设备本身和各个单元之间联系的复杂性，要求维护人员一定要对设备的工作原理有较深刻的认识，对各单元之间的联系了如指掌，同时也要懂得必要的BSC知识和传输知识。
尽管不可能百分百地掌握一切故障的处理方法，但充分理解各单元的功能原理及硬件结构却是解决问题的关键所在。
下图是设备连接图例：第二部分：故障原因爱立信用户手册中列举的故障是按其起因和重要性进行分类的，共分为5个类别：1、内部故障映射级别I1A，出错硬件在信令MO 中，影响MO功能。
2、内部故障映射级别I1B，故障原因与信令MO无关，影响MO功能。
3、内部故障映射级别I2A，出错硬件在信令MO中，不会影响MO功能。
4、外部条件映射级别EC1，这些条件是外部TG，会影响MO功能。
5、外部条件映射级别EC2，这些条件是外部TG，不会影响MO功能。
这5个类别中共有故障达230个之多，综合分析引起这些故障的原因主要在以下几个方面：1、设备硬件引起的故障：因为设备本身电路的高集成度和对工作环境的苛刻要求，设备硬件引起的故障是最常见的，在整个基站故障中占了相当大的比例。
例如载波永久性故障。
2、人为引起的故障：1) 对软件操作错误，包括IDB中的TEI定义不对，BSC中的传输定义的不够多，MO与CELL没有连接起来，频率设置或功率设置错误等等。
2) 对硬件操作错误，主要是连线连接错误或接口没有拧紧造成。
常见的包括馈线口没有打紧出现的驻波比告警，接反引起的掉话等等。
3、软件问题引起的故障：随着设备软件版本的不断更新，这类故障一般出现较少。
现在比较常见的大多是设备在升版过程中引起的故障，DXU多次升版不成功引起的设备坏，TRU 升/降版过程中引起的CF 2A 41 等等。

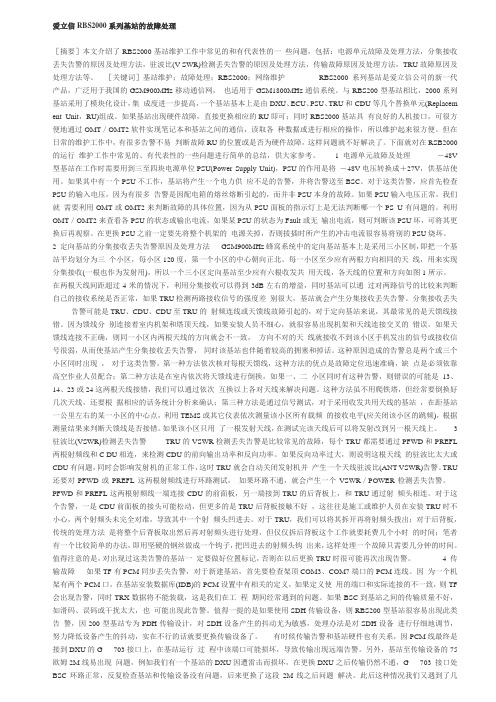

爱立信RBS2000系列基站的故障处理［摘要］本文介绍了RBS2000基站维护工作中常见的和有代表性的一些问题，包括：电源单元故障及处理方法，分集接收丢失告警的原因及处理方法，驻波比(V SWR)检测丢失告警的原因及处理方法，传输故障原因及处理方法，TRU故障原因及处理方法等。
［关键词］基站维护；故障处理；RBS2000；网络维护 RBS2000系列基站是爱立信公司的新一代产品，广泛用于我国的GSM900MHz移动通信网，也适用于GSM1800MHz通信系统。
与RBS200型基站相比，2000系列基站采用了模块化设计，集成度进一步提高，一个基站基本上是由DXU、ECU、PSU、TRU和CDU等几个替换单元(Replacem ent Unit，RU)组成。
如果基站出现硬件故障，直接更换相应的RU即可；同时RBS2000基站具有良好的人机接口，可很方便地通过OMT／OMT2软件实现笔记本和基站之间的通信，读取各种数据或进行相应的操作，所以维护起来很方便。
但在日常的维护工作中，有很多告警不易判断故障RU的位置或是否为硬件故障，这样问题就不好解决了。
下面就对在RSB2000的运行维护工作中常见的、有代表性的一些问题进行简单的总结，供大家参考。
1 电源单元故障及处理 －48V 型基站在工作时需要用到三至四块电源单位PSU(Power Supply Unit)，PSU的作用是将－48V电压转换成＋27V，供基站使用。
如果其中有一个PSU不工作，基站将产生一个电力供应不足的告警，并将告警送至BSC。
对于这类告警，应首先检查PSU的输入电压，因为有很多告警是因配电箱的熔丝熔断引起的，而并非PSU本身的故障。
如果PSU输入电压正常，我们就需要利用OMT或OMT2来判断故障的具体位置，因为从PSU面板的指示灯上是无法判断哪一个PS U有问题的。
利用OMT／OMT2来查看各PSU的状态或输出电流，如果某PSU的状态为Fault或无输出电流，则可判断该PSU坏，可将其更换后再观察。
status”－ 在TG内所有现行故障：“System view /Select RBS 2000/Operations/Monitor/Fault 来自OMT－ 对MO而言故障记录：RXELP:MO＝RXO…； － 在MO内所有现行故障：RXMFP:MO＝RXO…； － 在TG内所有现行故障（1级）：RXMFP:MO＝RXOTG－x，FAULTY，SUBORD； － 在MO内所有现行告警：RXASP:MO＝RXO…；来自BSC注意2：有关IDB，RBS D B ，RU DB和内部配置（亦称本地配置）在http://www.eral.ericsson.se/～erafima/idb.html 网站上可以找到。
注意3：由于重新设置故障代码在http://www3－rmog－bts.ericsson.se/～erafima/startcause. 故障的位置，但是要记住有时是哪个单元检出故障，那个单元就指示，而不表明该单元就是故 注意：TRXC上的2A级故障可能表明1级故障存在次要的MO上。
一直读CF／TRXC上RU映射就会找到 2A 级：BSC／OSS发出告警A2或A3。
MO继续运行。
1B 级：除非故障停止或操作员介入，否则MO将永久退出运行。
BSC／OSS发出告警A2。
OSS 发出告警A2。
－ 如果测试结果表明MO有故障，除非故障停止或者操作员介入，否则MO将永久退出运行。
BSC/ 障曲线，如果间断故障的数目太大，则MO将永久退出运行。
－ 如果测试结果表明MO无故障，MO恢复运行并认为故障是间断出现的。
故障计数器保留间断故 1A级：MO退出运行，并测试。
根据接收到的BTS故障报告，BSC采取下列措施： 2A级：MO 内部，不影响MO功能的故障。
1B级：MO 外部，影响MO功能的故障。
1A级：MO 内部，影响MO功能的故障。
BTS 故障信息可以从具有MML（人－机对话）指令的BSC上或具有OMT的基站上重新得到。
绪论:BTS的故障是按故障的起因和重要性进行分类的:▪ 1A级:MO内的故障,它会影响MO的功能特性.▪ 1B级:MO外的故障,它也会影响MO的功能特性.▪ 2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:▪ 1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪ 1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪ 2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换. BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
▪从BSC上获得：- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障（1级）: RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- MO的故障记录: RXELP:MO=RXO…;▪从OMT上获得:- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) /Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生ＲＵ单元的故障映象，其上的红灯将会发亮. 但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障。

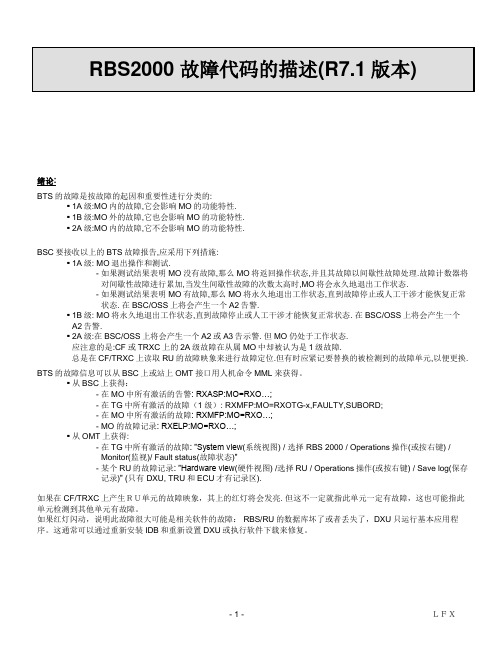

RBS2000 故障代码的描述版本)绪论:BTS的故障是按故障的起因和重要性进行分类的:1A级:MO内的故障,它会影响MO的功能特性.1B级:MO外的故障,它也会影响MO的功能特性.2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
从BSC上获得：- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障（1级）: RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- MO的故障记录: RXELP:MO=RXO…;从OMT上获得:- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) / Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生ＲＵ单元的故障映象，其上的红灯将会发亮. 但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障。
ERICSSON WIDE INFORMATIONRBS2000 ALARM DESCRIPTIONRBS 2000 Fault Codes Description(CME R7.1)The purpose of this document is to give a description of the different fault codes, list possible reasons and suggest corrective actions. Further information on fault finding and corrective actions is provided in maintenance manual.本文章给出了故障码的描述，列出可能的故障原因和解决的一些方法。
在维护手册里提供了更多的查找和改正故障的方法。
BTS Fault Reporting BTS 故障报告SW subsystems in BTS supervise their environment and report faults to the O&M Subsystem (OMS). After fault filtering, OMS sets a fault on the Managed Object (MO) responsible for the faulty area. The MO sends a fault report to BSC indicating importance and origin of fault:BTS 的软件子系统监控环境并将故障报告到操作维护子系统（OMS）。
OMS过滤故障后，将其放置到与故障区域相对应的管理对象（MO）中，并将故障报告发送到BSC指示出故障的原因和重要性：o Class I1A: fault inside MO, affecting MO functionality.等级l1A：MO中的故障，影响MO的功能。
RBS2000故障代码rbs2000系列（rbs2202、rbs2301、rbs2302、Rbs2206）故障代码1socf，externalconditionmapclass1故障代码：socfec1:4故障名称：l/rswi（btsinlocalmode）故障原因：dxu处于本地模式，BSC对其失去控制。
故障处理：按dxu上的local/remote按钮，使dxu进入remote远端模式。
故障代码：socfec1:5故障名称：l/rti（localtoremotewhilelinklost）故障原因：当dxu从本地状态切换到远程状态时，传输中断，导致告警产生。
故障排除：在保证正常传输的情况下复位dxu。
2socf，externalconditionmapclass2故障代码：socfec2:10故障名称：mailsfail（externalpowersourcefail）说明：适用r8a软件版本故障原因：PSU的直流或交流电源存在断路等问题。
故障处理：检查以下方面：基站交流是否停电- 48vpsu的直流输入开关是否跳闸？230V交流PSU的交流输入开关是否跳闸？Accu 故障或连接错误（仅适用于室外基站）故障代码：socfec2：11故障名称：alna/TMA故障描述：适用于R8a软件版本相关故障：aorxi1b：1―alna/tmafault故障原因：TMA塔顶放大器可能有故障。
使用TMA的接收信道较弱的接收信号，相当于减少了3.5db的灵敏度。
如果其它接收边也出现故障，会导致告警aorxi1b：1的产生。
tma的电流消耗可被cdu监测，可通过omt进行监控。
当tma的电流超出范围33-147ma，此告警产生。
tma的电流值门限可以通过omt在idb中设置。
故障处理：分别进行以下处理：检查馈线、跳线及接头是否正常?检查idb中tma相关参数的设置?更换tma注：如果TMA有两个放大器，如果其中一个发生故障，将产生电流值波动，cdu监测到这个情况，就会产生告警socfec2：12。
2000中文故障码表绪论:BTS的故障是按故障的起因和重要性进行分类的:▪1A级:MO内的故障,它会影响MO的功能特性.▪1B级:MO外的故障,它也会影响MO的功能特性.▪2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:▪1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS 上将会产生一个A2告警.▪2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.▪应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.▪总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
▪从BSC上获得：- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障（1级）: RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- MO的故障记录: RXELP:MO=RXO…;▪从OMT上获得:- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) /Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生ＲＵ单元的故障映象，其上的红灯将会发亮. 但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障。
