MM440报警代码表

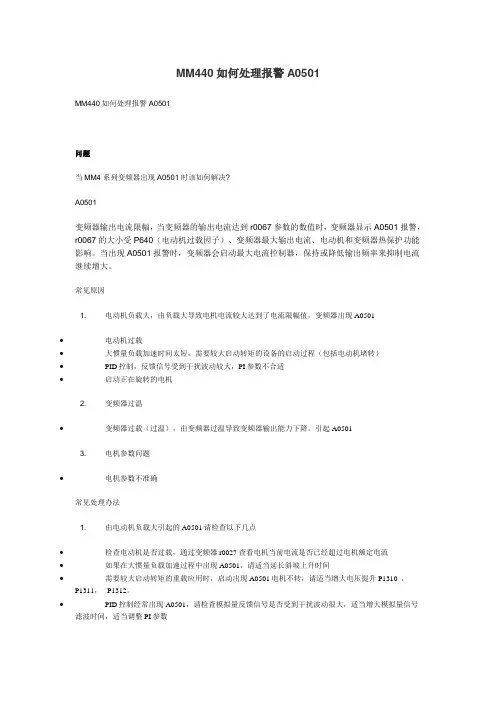

MM440如何处理报警A0501MM440如何处理报警A0501问题当MM4系列变频器出现A0501时该如何解决?A0501变频器输出电流限幅，当变频器的输出电流达到r0067参数的数值时，变频器显示A0501报警，r0067的大小受P640（电动机过载因子）、变频器最大输出电流、电动机和变频器热保护功能影响。

当出现A0501报警时，变频器会启动最大电流控制器，保持或降低输出频率来抑制电流继续增大。

常见原因1. 电动机负载大，由负载大导致电机电流较大达到了电流限幅值，变频器出现A0501∙电动机过载∙大惯量负载加速时间太短，需要较大启动转矩的设备的启动过程（包括电动机堵转）∙PID控制，反馈信号受到干扰波动较大，PI参数不合适∙启动正在旋转的电机2. 变频器过温∙变频器过载（过温），由变频器过温导致变频器输出能力下降。

引起A05013. 电机参数问题∙电机参数不准确常见处理办法1. 由电动机负载大引起的A0501请检查以下几点∙检查电动机是否过载，通过变频器r0027查看电机当前电流是否已经超过电机额定电流∙如果在大惯量负载加速过程中出现A0501，请适当延长斜坡上升时间∙需要较大启动转矩的重载应用时，启动出现A0501电机不转，请适当增大电压提升P1310 ，P1311，P1312。

∙PID控制经常出现A0501，请检查模拟量反馈信号是否受到干扰波动很大，适当增大模拟量信号滤波时间，适当调整PI参数∙如果变频器启动本身就在旋转的电动机，启动时有可能出现A0501，严重情况可能导致F0001，需要激活捕捉再启动功能∙注意：潜水泵、压缩机、罗茨风机不同于普通的供水泵和离心风机和属于重负载应用2. 由变频器过温引起的A0501请检查以下几点∙变频器的输出电流是否已经超过变频器额定电流∙变频器工作环境温度是否过高∙变频器风扇是否工作正常3. 由电机参数问题引起的A0501∙检查设置的电机铭牌数据与电机接线方式（星接/角接）是否一致案例集注意以上内容仅作为故障报警排查的指导，不具有绝对性，导致变频器故障报警的原因很多，情况也较复杂，本文只是对常见的故障报警原因和处理方法进行说明，供参考。

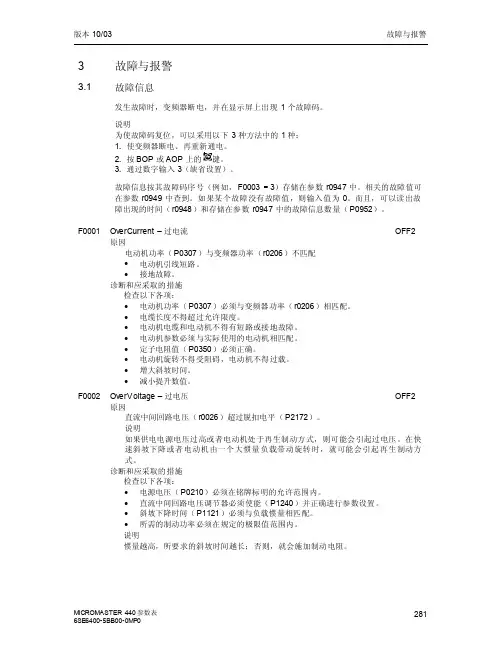

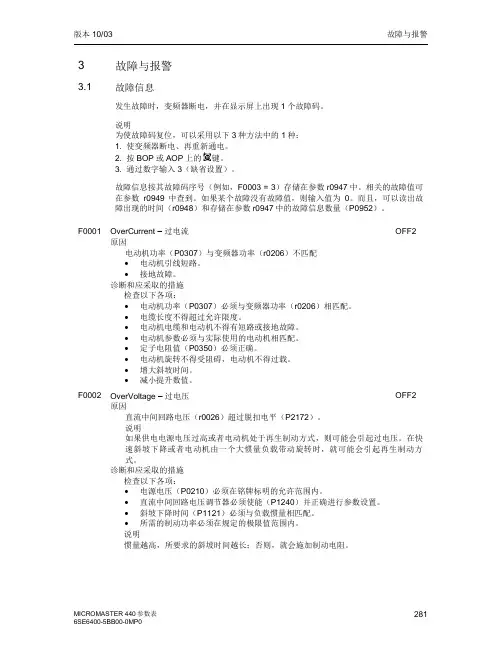

3 故障与报警3.1 故障信息发生故障时，变频器断电，并在显示屏上出现1个故障码。

说明为使故障码复位，可以采用以下3种方法中的1种：1. 使变频器断电、再重新通电。

2. 按BOP或AOP上的键。

3. 通过数字输入3（缺省设置）。

故障信息按其故障码序号（例如，F0003 = 3）存储在参数r0947中。

相关的故障值可在参数r0949中查到。

如果某个故障没有故障值，则输入值为0。

而且，可以读出故障出现的时间（r0948）和存储在参数r0947中的故障信息数量（P0952）。

F0001 OverCurrent –过电流OFF2 原因电动机功率（P0307）与变频器功率（r0206）不匹配∙电动机引线短路。

∙接地故障。

诊断和应采取的措施检查以下各项：∙电动机功率（P0307）必须与变频器功率（r0206）相匹配。

∙电缆长度不得超过允许限度。

∙电动机电缆和电动机不得有短路或接地故障。

∙电动机参数必须与实际使用的电动机相匹配。

∙定子电阻值（P0350）必须正确。

∙电动机旋转不得受阻碍，电动机不得过载。

∙增大斜坡时间。

∙减小提升数值。

F0002 OverVoltage –过电压OFF2 原因直流中间回路电压（r0026）超过脱扣电平（P2172）。

说明如果供电电源电压过高或者电动机处于再生制动方式，则可能会引起过电压。

在快速斜坡下降或者电动机由一个大惯量负载带动旋转时，就可能会引起再生制动方式。

诊断和应采取的措施检查以下各项：∙电源电压（P0210）必须在铭牌标明的允许范围内。

∙直流中间回路电压调节器必须使能（P1240）并正确进行参数设置。

∙斜坡下降时间（P1121）必须与负载惯量相匹配。

∙所需的制动功率必须在规定的极限值范围内。

说明惯量越高，所要求的斜坡时间越长；否则，就会施加制动电阻。

F0003 UnderVoltage –欠电压OFF2 原因∙供电电源发生故障。

∙出现超出规定极限值范围的冲击负载。

诊断和应采取的措施检查以下各项：∙电源电压（P0210）必须在铭牌标明的允许范围内。

西门子品牌变频器的MM430系列故障代码详表故障代码故障现象/类型故障原因解决对策F0001 过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5.输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载增加斜坡时间减少“提升”的数值F0002 过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3.斜坡下降时间（P1121）必须与负载的惯量相匹配西门子品牌变频器的MM430系列故障代码详表西门子品牌变频器的MM430系列故障代码详表西门子品牌变频器的MM430系列故障代码详表A0923 同时请求正向和反向点动已有向前点动和向后点动（P1055/P1056）的请求信号这将使RFG的输出频率稳定在它的当前值A0952 检测到传动皮带故障电动机的负载状态表明皮带有故障或机械有故障检查以下各项： 1.驱动装置的传动系统有无断裂，卡死或堵塞现象2.外接的速度传感器（如果采用速度反馈的话）工作应正常P0409（额定速度下每分钟脉冲数） P2191（回线频率差）和 P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果使用转矩控制功能，请检查以下参数的数值必须正确无误： P2182（频率门限值F1）P2183（频率门限值F2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）和P2192（与允许偏差相对应的延迟时间）4.必要时加润滑西门子品牌变频器的MM440系列故障代码详表西门子品牌变频器的MM440系列故障代码详表安川变频器G7系列故障代码详表故障代码故障现象/类型故障原因解决对策OC 过电流变频器的输出电流超过了过电流检出值（约为额定电流的200（%））·变频器输出侧发生了短路、接地短路（因电机烧损、绝缘劣化、电缆破损所引起的接触、接地短路等）·负载过大加减速时间过短·使用特殊电机和最大适用容量以上的电机·在变频器输出侧开闭电磁接触器·PG配线断线·PG配线错误·未向PG供电·控制回路端子＋V、－V、AC短路·控制回路端子过载调查原因、采取对策后复位(注)再接通电源前，请务必确认变频器输出侧没有短路、接地短路修正断线部位修正配线进行正确供电·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）GF 输出接地故障接地短路在变频器输出侧的接地短路电流超过变频器额定输出电流的约50（%）变频器输出侧发生了接地短路（因电机烧损、绝缘劣化、电缆破损所引起的接触、接地短路等）·控制回路端子＋V、－V、AC短路·控制回路端子过载调查原因、采取对策后复位(注)再接通电源前，请务必确认变频器输出侧没有短路、接地短路·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配（＋V、-V电流应在20mA以下）PUF 保险丝熔断保险丝熔断插入主回路的保险丝熔断·由于变频器输出侧的短路、接地短路，使输出晶体管被破坏确认以下的端子间是否短路如短路则引起输出晶体管的损坏B1（+3）←→U,V,W- ←→U,V,W·从输出侧接入了输入电源（配线错误、商用电源切换顺控不良）调查原因、采取对策后更换变频器OV 主回路过电压主回路过电压主回路直流电压超过过减速时间过短，来自电机的再生能量过大电机接地（接地电流通过电源对变频器内的主回路电容进行充电延长减速时间或连接制动电阻器（制动电阻器单元）或使减速中防止失速功能选择（L3-04）有效（1）电压检出值200V级：约410V 400 V级：约82 0V （E1-0 1≧400V）约720V （E 1-01<400 V））有关速度搜索的参数设定值不当（包括瞬时停电恢复时及故障重试时）PG电缆的连接不当（PG噪音、PG断线）加速结束后超调时的再生能量过大电源电压过高确认输出电缆、转接端子、电机端子盒等，修改接地部位·使用速度搜索重试功能·调整速度搜索动作电流（b3-02）、速度搜索减速时间（b3-03）·使用速度推定形搜索功能（实施电机线间电阻自学习）确认PG电缆的连接状态使过电压控制功能选择（L3-11）有效（1）（矢量控制时）在电源规格范围内降低电压UV1 主回路欠电压主回路欠电压主回路直流电压低于L2-05（欠电压检出值）的设定值200V级：约190V 400V级：约380V主回路电磁接触器动作不良变频器运行中无电磁接触器的响应适用变频器容量200V级：37～110kW400V级：75～300kW·输入电源时发生缺相·发生了瞬时停电·输入电源的接线端子松动·输入电源的电压波动过大·发生冲击防止回路的动作不良·运行中主回路接触器被打开（辅助接点接触不良）·粉尘、气体造成主回路接触器接点腐蚀·调查原因、采取对策后复位·检查电源（确认电源插头是否插错位置）·改善使用环境状况·更换变频器UV2 控制回控制电源故障·控制电源的接线不当·试着开闭电源路欠电压控制电源的电压降低·在无瞬时停电补偿单元（200V／400V级、7.5kW以下）的情况下，将补偿时间参数（l2-02）从初始值进行了延长·若连续出现故障，则更换变频器·设置瞬时停电补偿单元UV3 冲击防止回路故障冲击防止回路故障发生冲击防止回路的动作不良虽然发出了接点ON信号，但10秒钟没有收到接点响应·主回路接触器的动作不良·接触器励磁线圈的损伤·试着开闭电源·若连续出现故障，则更换变频器PF 输入缺相主回路电压故障主回路直流电压在再生以外发生异常振动相对变频器最大适用电机容量，检出约80％以上的负载（设定为L8-05=1时进行检出）·输入电源时发生缺相·发生了瞬时停电·输入电源的接线端子松动·输入电源的电压波动过大·相间电压失衡调查原因、采取对策后复位LF 输出缺相输出缺相变频器输出侧发生缺相设定为L8-07=1或2时进行检出·输出电缆断线·电机线圈断线·输出端子松动使用了容量低于变频器额定输出电流的5％的电机调查原因、采取对策后复位重新设定变频器容量或电机容量OH （O H1）散热片过热散热片过热变频器散热片的温度超过L8-02的设定值或过环境温度过高周围有发热体变频器冷却风扇停止运行·控制回路端子＋V、－V、AC短路·控制回路端子过载设置冷却装置去除发热体更换冷却风扇（请与本公司联系）·确认控制回路端子是否有热保护值0H:超过L8 -02 （可用L8-03选择停止模式）0H1:超过约100℃（停止模式为自由运行停止）变频器内部冷却风扇故障（200V7.5 kW以上,40 0V级5.5k W以上）（设定为L8-32 =1时进行检出）·变频器冷却风扇停止运行·冷却风扇堵转接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）·更换冷却风扇（请与本公司联系）·清扫冷却风扇FAN 内部风扇故障变频器内部冷却风扇故障检出变频器内部冷却风扇的故障后，变频器的电子热敏器使变频器的过载保护动作（设定为L8-32=1时进行检出）变频器内部冷却风扇停止后，在过载状态下继续运行更换冷却风扇（请与本公司联系）OH3 电机过热警告电机过热警报按照L1-03的设定，变频器继续运行或停止电机过热重新设定负载的大小、加减速时间、周期时间重新设定V/f特性确认E2-01（电机额定电流）的设定OH4 电机过热警告2 电机过热故障根据L1-04的设定值，变频器将停止电机过热重新设定负载的大小、加减速时间、周期时间重新设定V/f特性确认E2-01（电机额定电流）的设定RH 制动电阻过热安装型制动电阻器过热设额定在L8-01中的制动电阻器的保护发生动作减速时间过短，来自电机的再生能量过大·减轻负载增加减速时间降低速度·变更为制动电阻器单元RR 制动晶体管故障内置制动晶体管故障制动晶体管动作故障·制动晶体管破损·变频器控制回路不良·试着开闭电源·若连续出现故障，则更换变频器OL1 电机过载电机过载由电子热敏器使电机过载保护动作负载过大加减速时间、周期时间过短有关速度搜索的参数设定值不当（因电机失调而造成的过载）·低速运行时过载（当为通用电机时，即使是不满额定电流的运行，也有在低速运行时发生过载的危险）·使用专用电机时，电机保护功能选择（L1-01）为1（通用电机的保护）PG与电机的旋转方向相反（有PG的控制）V/f特性的电压过高E2-01（电机额定电流）的设定值不当·控制回路端子＋V、－V、AC短路·控制回路端子过载重新设定负载的大小、加减速时间、周期时间·使用速度搜索重试功能·调整速度搜索动作电流（b3-02）、速度搜索减速时间（b3-03）·使用速度推定形搜索功能（实施电机线间电阻自学习）·重新检查负载及设定状态·使用容量更大的变频器·更正PG配线·更正电机配线·变更PG旋转方向设定（F1-05）重新设定V/f特性确认E2-01（电机额定电流）的设定·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA 以下）OL2 变频器过载变频器过载由电子热敏器使变频器过载保护动作负载过大加减速时间、周期时间过短有关速度搜索的参数设定值不当（因电机失调而造成的过载）PG与电机的旋转方向相反（有PG的控制）V/f特性的电压过高变频器容量过小·控制回路端子＋V、－V、AC短路·控制回路端子过载低速（不足6Hz）运行时过载重新设定负载的大小、加减速时间、周期时间·使用速度搜索重试功能·调整速度搜索动作电流（b3-02）、速度搜索减速时间（b3-03）·使用速度推定形搜索功能（实施电机线间电阻自学习）·更正PG配线·更正电机配线·变更PG旋转方向设定（F1-05）重新设定V/f特性更换容量大的变频器·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）·降低低速（不足6Hz）运行时的负载·使用容量更大的变频器·降低载波频率OL3 过转矩检出1 过转矩检出1高于设定值（L6-02）的电流并持续超过了规定的时间（L6-03）－·确认L6-02、L6-03的设定是否适当·确认机器的使用状况，排除故障原因OL4 过转矩检出2 过转矩检出2高于设定值－·确认L6-05、L6-06的设定是否适当G回路故障出在变频器输出频率的状态下，PG脉冲不能输入PG接线错误PG无供电电源电机处于制动状态修正接线进行正确供电确认制动器（电机）是否处于“打开”状态DEV 电机速度偏差过大速度偏差过大设定值（F1-10）以上的速度偏差且持续时间超过规定时间（F1-11）负载过大加减速时间过短负载为锁定状态F1-10、F1-11的设定不当电机处于制动状态减轻负载增加加减速时间检查机械系统确认F1-10、F1-11的设定值确认制动器（电机）是否处于“打开”状态CF 控制故障控制故障在无PG矢量1控制模式下的减速停止中，持续3秒钟以上达到转矩极限在无PG矢量控2制模式下，速度推定计算值错误电机参数的设定不当请参照发生CF（控制故障）时的措施（7-12页）·检查电机参数·进行自学习请参照发生CF（控制故障）时的措施（7-12页）FBL 反馈丧失PID的反馈指令丧失在有PID反馈指令丧失检出（b5-12=2）时，PID反馈输入＜b5-13（PID反馈丧失检出值）的状态并持续b5-14（PID反b5-13、b5-14的设定不当PID反馈的接线不良确认b5-13、b5-14的设定值修正接线CPF00操作器故障1 数字式操作器通信故障1接通电源5秒后，也不能和数字式操作器进行通信CPU的外部RAM不良数字式操作器的插头接触不良变频器控制回路不良控制回路损坏拆下数字式操作器后再重新安装更换变频器试着开闭电源更换变频器CPF01操作器故障2 数字式操作器通信故障2与数字式操作器开始通信后，发生了2秒以上的通信故障数字式操作器的插头接触不良变频器控制回路不良拆下数字式操作器后再重新安装更换变频器CPF02 BB回路故障基极封锁回路不良控制回路损坏试着开闭电源更换变频器CPF03 EEPR OM 故障EEPROM不良通过通信选购卡，在输入参数写入指令（ENTER指令）的过程中切断了变频器的电源控制回路损坏试着开闭电源进行初始化（A1-03）更换变频器CPF04内部A /D1 故障CPU内部A/D转换器不良控制回路损坏·控制回路端子＋V、－V、AC短路·控制回路端子过载试着开闭电源更换变频器·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）CPF05外部A /D2 故障CPU外部A/D转换器不良控制回路损坏·控制回路端子＋V、－V、AC短路·控制回路端子过载试着开闭电源更换变频器·确认控制回路端子是否有接线错误·确认频率设定用可变电阻关闭电源，重新插卡VCF V CF 主回路电容器中性点电位故障主回路电容器的中性点电位失衡过大主回路电容器因时效变化等而导致容量不足变频器部件不良输出缺相载波频率的设定值（C6-03，C6-04）不当在V/f和无PG的矢量控制模式下，电机连续失调（输出电流超过了变频器额定电流的200％）更换主回路电容器（请与本公司联系）更换变频器请参照LF（输出缺相）的章节确认C6-03，C6-04的设定值另外，当为400V级变频器时，根据载波频率的设定，可设定的最高输出频率会受到制约请参照6-36页减轻负载延长加速时间重新设定V/f的设定值更换为容量更大的变频器OPER ATOR ERRR AM C HECK ERR 操作器故障（内部RAM不良）接通电源时，对内部RAM的Write/Read进行校验的结果，检出了故障更换操作器OPER ATOR ERRR OM C HECK ERR 操作器故障（CPU内部的ROM不良）接通电源时及动作中，对内部ROM进行校验，检出了故障更换操作器OPER ATOR ERRD 操作器异常（通信回路不良）更换操作器ATA S ENDE RR 在动作中，未在500m s以内完成发送处理的情况持续了10次以上OPER ATOR ERRR AM C HECK ERR 操作器故障（内部RAM不良）在动作中，对内部RAM中保存的文字代码80～8F的显示方式进行校验的结果，检出了故障更换操作器OPER ATOR ERRW ATCH DOGE RR 操作器故障（Watchdog错误）在动作中，检出了程序的运行故障更换操作器操作器熄灭控制电源电压下降·控制回路端子+V、-V、AC短路·控制回路端子过载主回路端子之间的+1及+2端子间的短路片已被拆除制动单元的P及N端子接反控制电源回路故障控制电源回路误动作·确认控制回路端子的配线是否有误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）安装短路片·确认包括连接制动单元的电缆和转接端子等在内的配线·更换变频器（充电指示灯点亮）·更换操作器·更换电路板或变频器（充电指示灯熄灭）·确认输入电源电压·更换变频器电源切断后，经过5分钟以后再接通电源EF （闪烁）正反转同时输入正转、反转指令同时输入正转指令和反转指令同时在0.5秒以上的时间内被输入－重新设定正转指令和反转指令的顺序发生这一警报时，电机将减速并停止运行（因旋转方向不明）UV （闪烁）主回路欠电压主回路欠电压无运行信号时，发生以下状况·主回路直流电压低于L2-05（欠电压检出值）的设定值·控制冲击电流用接触器被打开·控制电源为欠电压（CUV值）以下参照前项“故障检出”UV1、UV2、UV3的原因参照前项“故障检出”UV1、UV2、UV3的对策OV （闪烁）主回路过电压主回路过电压主回路直流电压超过过电压检出值200V级：约410V 400V级：约820V电源电压过高在电源规格范围内降低电压OH （闪烁）散热片过散热片过热变频器散热片的温度大于L8-02的环境温度过高周围有发热体变频器冷却风扇停止运行·控制回路端子＋V、－V、AC短路设置冷却装置去除发热体更换冷却风扇（请与本公司联系）热设定值·控制回路端子过载·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）FAN （闪烁）内部风扇故障变频器内部冷却风扇故障检出了变频器内部冷却风扇的故障（设定为L8-32=0时进行检出）变频器内部冷却风扇停止运行更换冷却风扇（请与本公司联系）OH2 （闪烁）过热2 变频器过热预警从多功能输入端子（S3～S12）输入了“变频器过热预警OH2”－解除多功能输入端子的变频器过热预警输入OH3 （闪烁）电机过热警告电机过热H3-05、H3-09设定为E，输入的电机温度（热敏电阻）的输入超过了警报检出值电机过热重新设定负载的大小、加减速时间、周期时间重新设定V/f特性确认由端子A2/A3输入的电机温度输入OL3 （闪烁）过转矩检出1 过转矩1高于设定值（L6-02）的电流并持续超过了规定的时间（L6-03）－·确认L6-02、L6-03的设定是否适当·确认机器的使用状况，排除故障原因OL4 （闪烁）过转矩检出2 高于设定值（L6-05）的电流并持续超过了规定的时间（L6-06）－·确认L6-05、L6-06的设定是否适当·确认机器的使用状况，排除故障原因UL3 （闪烁）欠转矩检出1 转矩不足1低于设定值（L6-02）的电流并持续超过了规定的时间（L6-03）－·确认L6-02、L6-03的设定是否适当·确认机器的使用状况，排除故障原因UL4 （闪烁）欠转矩检出2 转矩不足2低于设定值（L6-05）的电流并持续超过了规定的时间（L6-06）－·确认L6-05、L6-06的设定是否适当·确认机器的使用状况，排除故障原因OS （闪烁）过速过速设定值（F1-08）以上的速度且持续时间超过规定时间（F1-09）发生了超调／欠调指令速度过高F1-08、F1-09的设定值不当再次调整增益重新设定指令回路及指令增益确认F1-08、F1-09的设定值故障代码故障现象/类型故障原因解决对策PGO （闪烁）P G断线检出PG断线检出在变频器输出频率的状态下，PG脉冲不能输入PG接线已断开PG接线错误PG无供电电源电机处于制动状态修理断线处修正接线进行正确供电确认制动器（电机）是否处于“打开”状态DEV （闪烁）电机速度偏差过大大设定值（F1-10）以上的速度偏差且持续时间超过规定时间（F1-11）负载过大加减速时间过短F1-10、F1-11的设定值不当电机处于制动状态减轻负载增加加减速时间确认F1-10、F1-11的设定值确认制动器（电机）是否处于“打开”状态EF0 （闪烁）选件卡外部故障SI-K2以外的通信卡的外部故障检出中将EF0的动作选择选定（F6-03=3）为继续运行，从选购卡输入外部故障－排除外部故障原因EF3（闪烁）端子S3 故障外部故障（输入端子S3）从多功能输入端子S3输入了“外部故障”·解除各多功能输入的外部故障输入·排除外部故障原因EF4 （闪烁）外部故障（输入端子S4）从多功能输入端子S4输入了“外部故障”·解除各多功能输入的外部故障输入·排除外部故障原因EF5 （闪烁）外部故障（输入端子S5）从多功能输入端子S5输入了“外部故障”·解除各多功能输入的外部故障输入·排除外部故障原因EF6 （闪烁）外部故障（输入端子S6）从多功能输入端子S6输入了“外部故障”·解除各多功能输入的外部故障输入·排除外部故障原因EF7 外部故障从多功能输入端子S7输入了“外部故障”OPE07参数设定故障7 多功能模拟量输入的选择不当在模拟量输入选择和PID的功能选择上设定了相同功能·H3-09或H3-05=B且H6-01=1时·H3-09或H3-05=C且H6-01=2时将b1-01（频率指令的选择）设定为4（脉冲输入），同时将H6-01（脉冲序列输入功能选择）设定为0（频率指令）以外的值OPE08参数设定故障8 参数选择不当设定了不能在选择中的控制模式下使用的功能例如，在无PGV/f控制中选择了仅在无PG的矢量控制中才能使用的功能故障显示中时，如输入操作器的ENTER键，则显示（U1-34）“OPE故障的参数No.”OPE09参数设定故障9 PID控制的选择不当同时进行以下设定·将b5-01（PID控制的选择）设定为0以外（有效）·将b5-15（滑差功能动作值）设定为0以外·将b1-03（停止方法选择）设定为2或3OPE10参数设定故障10 V/f数据的设定不当E1-04、06、07、09不满足以下的条件·E1-04（FMAX）≥E1-06（FA）＞E1-07（FB）≥E1-09（FMIN）·E3-02（FMAX）≥E1-06（FA）＞E1-07（FB）≥E1-09（FMIN）OPE11参数设定故障11 参数的设定不当发生了以下任意一个设定不当·C6-05（载波频率比例增益）＞6且C6-04（载波频率下限）＞C6-03（载波频率上限）·C6-03～C6-05的上下限错误·C6-02为7～EERR E EPRO M读写故障EEPROM写入不当EEPROM写入时的对照不一致·试着开闭电源·重新设定参数。

MM440变频器非正常运行时，会发生故障或者报警。

当发生故障时，变频器停止运行，面板显示以F字母开头相应故障代码，故障过电流限幅电机内部有短路 2. 检查电机绝缘接地故障 3. 检查变频器的电机参数，补偿电压，加减速时间电机参数不正确设置是否正确电机堵转补偿电压过高启动时间过短A0502线电压过高或者不稳 1. 测量三相输入电压过电压限幅再生能量回馈 2. 加降速时间P11213. 安装制动电阻。

4. 检查负载是否平衡A0503电网电压低 1. 测量变频器输入电压.欠电压报警输入缺相 2. 如果变频器在轻载时能正常运行，但重载时报欠冲击性负载电压故障，测量三相输入电流。

可能缺相，可能变频器整流桥故障。

3. 检查负载A0504冷却风量不足，机柜通风 1. 检查变频器的冷却风机变频器过温不好， 2. 改善环境温度环境温度过高 3. 适当降低调制脉冲的频率A0505变频器过载可以通过检查变频器实际输出电流r0027是否接线变频器过载工作/停止周期不符合求变频器的最大电流r0209，如果接近，说明变频器电动机功率（P0307）过载，建议减小负载超过变频器的负载能力（P0206）A0511电动机过载 1. 检查负载的工作/停机周期必须正确电动机 I2T负载的“工作 — 停止” 2. 检查电动机的过温参数（P0626-P0628）必须正确过载周期中，工作时间太长 3. 检查电动机的温度报警电平（P0604）必须匹配4.检查所连接传感器是否是KTY 84型A0512至电动机温度传感器的信如果已检查出信号线断线，温度监控开关应切换到电动机温度号线断线。

采用电动机的温度模型进行监控信号丢失A521运行环境温度超出报警值 1. 检查环境温度必须在允许限值以内运行环境 2. 检查变频器运行时，冷却风机必须正常转动过温 3. 检查冷却风机的进风口不允许有任何阻塞A0541已选择电动机数据的自动如果此时P1910＝1，需要马上启动变频器激活自电动机数据检测（P1910）功能，或动检测自动检测检测正在进行检测已激活A0590从编码器来的反馈信号丢失 1. 检查编码器的安装及参数设置编码器反馈 2. 检查变频器与编码器之间的接线信号丢失的 4. 手动运行变频器，检查r0061是否有反馈信号报警 5. 增加编码器信号丢失的门限值（P0492）A0910电源电压一直太高检查电源输入最大电压电机由负载带动旋转，使安装制动单元、制动电阻Vdc-max电动机处于再生制动方式控制器未下运行激活负载的惯量特别大A0911直流母线电压超过P2172所最大电压设定的门限值Vdc-max控制器激活A0922变频器无负载输出没接电机，或者电机功率过小。

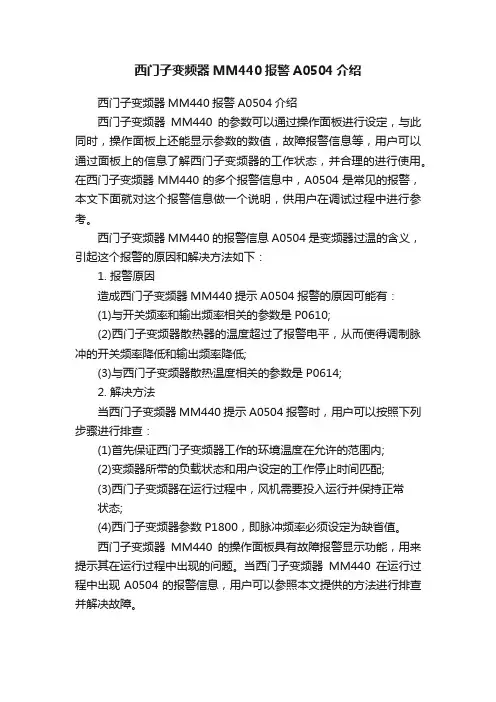

西门子变频器MM440报警A0504介绍
西门子变频器MM440报警A0504介绍
西门子变频器MM440的参数可以通过操作面板进行设定，与此同时，操作面板上还能显示参数的数值，故障报警信息等，用户可以通过面板上的信息了解西门子变频器的工作状态，并合理的进行使用。

在西门子变频器MM440的多个报警信息中，A0504是常见的报警，本文下面就对这个报警信息做一个说明，供用户在调试过程中进行参考。

西门子变频器MM440的报警信息A0504是变频器过温的含义，引起这个报警的原因和解决方法如下：
1. 报警原因
造成西门子变频器MM440提示A0504报警的原因可能有：
(1)与开关频率和输出频率相关的参数是P0610;
(2)西门子变频器散热器的温度超过了报警电平，从而使得调制脉冲的开关频率降低和输出频率降低;
(3)与西门子变频器散热温度相关的参数是P0614;
2. 解决方法
当西门子变频器MM440提示A0504报警时，用户可以按照下列步骤进行排查：
(1)首先保证西门子变频器工作的环境温度在允许的范围内;
(2)变频器所带的负载状态和用户设定的工作停止时间匹配;
(3)西门子变频器在运行过程中，风机需要投入运行并保持正常
状态;
(4)西门子变频器参数P1800，即脉冲频率必须设定为缺省值。

西门子变频器MM440的操作面板具有故障报警显示功能，用来提示其在运行过程中出现的问题。

当西门子变频器MM440在运行过程中出现A0504的报警信息，用户可以参照本文提供的方法进行排查并解决故障。

F0001 Overcurrent —过电流STOP II解除消除故障并用下列方法复位故障存储器切断传动变频器电源然后再合闸按压BOP 或AOP上的Fn 键用P2103，P2104 确认故障P0952(清空故障存储器)原因输出短路接地故障电动机太大(电动机额定功率P0307 大大超过变频器额定功率r0206)最后阶段(终结阶段)出现故障诊断和应采取的措施请检查以下各项：电缆长度是否在极限值之内电动机电缆或电动机是否有短路或接地电动机的参数是否同正在使用的电动机一致电动机有否过载或失步(转子堵转)增大加速时间减小增益使用一台有较小功率的电动机定子电阻值(P0350)是否正确F0002 Overvoltage —过电压STOP II解除参看F0001原因直流中间回路电压(r0026)大于过电压阈值(参看参数r0026)接地故障诊断和应采取的措施电源电压是否在允许范围内直流中间回路的直流电流监控是否已使能(P1240)和已正确参数设置拉长减速斜坡(斜坡下降时间P1121，P1135)消除接地故障是否所要求的制动功率是在允许极限内说明一个较大的转动惯量需要较长的减速时间；如需要，使用一个制动电阻。

过电压的起因可能是电源电压太高或电动机正处于发电运行(再生方式)。

如果电动机减速太快或一个激活的负载去驱动电动机，则电动机可能处于发电状态。

故障与报警版本01/06308 MICROMASTER 440 参数表6SE6400-5BB00-0MP0F0003 Undervoltage —欠电压STOP II解除参看F0001原因电源电压故障冲击负载已在允许极限之外。

诊断和应采取的措施请检查以下各项：电源电压是否在允许范围内是否电源电压偶尔出现故障与电压瞬时跌落(电压下降)F0004 Inverter overtemperature —变频器过热STOP II解除参看F0001原因不充分的冷却环境温度太高诊断和应采取的措施请检查以下各项：是否脉冲频率P1800设定为工厂设定值如需要，复位P1800。

MM440变频器非正常运行时,会发生故障或者报警。

当发生故障时,变频器停止运行,面板显示以F字母开头相应故障代码,故障过电流限幅电机内部有短路 2. 检查电机绝缘接地故障 3. 检查变频器的电机参数,补偿电压,加减速时间电机参数不正确设置是否正确电机堵转补偿电压过高启动时间过短A0502线电压过高或者不稳 1. 测量三相输入电压过电压限幅再生能量回馈 2. 加降速时间P11213. 安装制动电阻。

4. 检查负载是否平衡A0503电网电压低 1. 测量变频器输入电压.欠电压报警输入缺相 2. 如果变频器在轻载时能正常运行,但重载时报欠冲击性负载电压故障,测量三相输入电流。

可能缺相,可能变频器整流桥故障。

3. 检查负载A0504冷却风量不足,机柜通风 1. 检查变频器的冷却风机变频器过温不好, 2. 改善环境温度环境温度过高 3. 适当降低调制脉冲的频率A0505变频器过载可以通过检查变频器实际输出电流r0027是否接线变频器过载工作/停止周期不符合求变频器的最大电流r0209,如果接近,说明变频器电动机功率(P0307过载,建议减小负载超过变频器的负载能力(P0206A0511电动机过载 1. 检查负载的工作/停机周期必须正确电动机 I2T负载的“工作—停止” 2. 检查电动机的过温参数(P0626-P0628必须正确过载周期中,工作时间太长 3. 检查电动机的温度报警电平(P0604必须匹配4.检查所连接传感器是否是KTY 84型A0512至电动机温度传感器的信如果已检查出信号线断线,温度监控开关应切换到电动机温度号线断线。

采用电动机的温度模型进行监控信号丢失A521运行环境温度超出报警值 1. 检查环境温度必须在允许限值以内运行环境 2. 检查变频器运行时,冷却风机必须正常转动过温 3. 检查冷却风机的进风口不允许有任何阻塞A0541已选择电动机数据的自动如果此时P1910=1,需要马上启动变频器激活自电动机数据检测(P1910功能,或动检测自动检测检测正在进行检测已激活A0590从编码器来的反馈信号丢失 1. 检查编码器的安装及参数设置编码器反馈 2. 检查变频器与编码器之间的接线信号丢失的 4. 手动运行变频器,检查r0061是否有反馈信号报警 5. 增加编码器信号丢失的门限值(P0492A0910电源电压一直太高检查电源输入最大电压电机由负载带动旋转,使安装制动单元、制动电阻Vdc-max电动机处于再生制动方式控制器未下运行激活负载的惯量特别大A0911直流母线电压超过P2172所最大电压设定的门限值Vdc-max控制器激活A0922变频器无负载输出没接电机,或者电机功率过小。

西门子变频器MM440故障报警A0590简介
西门子变频器MM440的参数可以通过操作面板进行设定，与此同时，操作面板上还能显示参数的数值，故障报警信息等，用户可以通过面板上的信息了解西门子变频器的工作状态，并合理的进行使用。

在西门子变频器MM440的多个报警信息中，A0590是常见的报警，本文下面就对这个报警信息做一个说明，供用户在调试过程中进行参考。

西门子变频器MM440的报警信息A0590是编码器反馈信号丢失的报警，引起这个报警的原因和解决方法如下：
1. 报警原因
造成西门子变频器MM440提示A0590报警的原因可能有：
(1)从编码器来的反馈信号丢失;
(2)西门子变频器MM440已经切换到无传感器矢量控制方式运行;
2. 解决方法
当西门子变频器MM440提示A0590报警时，用户首先停止变频器，然后可以按照下列步骤进行排查：
(1)检查编码器的安装情况，如果没有安装编码器，应设定P0400 = 0，并选择SLVC运行方式，即P1300 = 20或22;
(2)如果装有编码器，请检查编码器的选型是否正确，即检查参数P0400的编码器设定;
(3)检查变频器与编码器之间的接线;
(4)检查编码器有无故障，即选择P1300 = 0，使变频器在某一个
固定速度下运行，检查r0061的编码器反馈信号;
(5)增加编码器信号丢失的门限值，即调整参数P0492。

当西门子变频器MM440在运行过程中出现A0590的报警信息，用户可以参照本文提供的方法进行排查并解决故障。

MM440变频器发生非正常运行时，会发出故障和报警，当发生故障时，变频器停止运行，且面板显示以F字母开头的相应故障代码，需要故障复位才能重新运行。

发生报警时，变频器继续运行，面板显示以A字母开头的相应报警代码，报警消除后代码自然消除。

故障代码故障原因分析故障诊断及处理一、F0001过电流1、电机电缆过长2、电机绕组短路3、输出接地4、电机堵转5变频器硬件故障6加速时间过短P11207电机参数不正确8启动提升电压过高P13109矢量控制参数不正确1、变频器上报F0001故障且不能复位，请拆除电机并将变频器参数恢复为出厂设定值，如果此故障依然出现，请联系西门子维修部门；2、启动过程中出现F0001故障，可以适当加大加速时间，减轻负载，同时要检查电机接线，检查机械抱闸是否打开；3、检查负载是否突然波动；4、用钳形电流表检查变频器的三相输出电流是否平衡；5、对于变频器输出端安装了接触器的，检查是否在变频器运行中有通断动作；6、对于一台变频器带动多台电机的情况，确认电机电缆总长度和总电流。

7、对于特殊电机，需要确认电机参数，并正确修改V/F曲线二、F0002过电压1、输入电压过高或者不稳2、再生能量回馈3、PID参数不合适。

1延长降速时间P1121，快能最大电压控制器P1240=12测量直流母线电压，并且与r0026显示值比较，如果相差太大，建议维修；3负载量是否平稳；4测量三相输入电流5检查制动单元，制动电阻是否工作6如果使用PID功能，检查PID参数。

三、F0003欠电压1、输入电压低2、冲击负载3、输入缺相1、测量三相输入电压2、测量三相输入电流，是否平衡3测量变频器直流母线电压，并且与r0026显示值比较，如果相差太大，建议维修；4检查制动单元是否正确投入5输出是否有接地情况四、F0004变频器过温1、冷却风量不足，机柜通风不好2环境温度过高1、检查变频器自身的冷却风机2、可以适当降低调制脉冲的频率3、降低环境温度五、F0005变频器过载1、电机功率P0307大于变频器的负载能力P0206；2、负载有冲击1、检查变频器的实际输出电流r0027是否超过变频器的最大电流r0209六、F0011电机过热1、负载的工作/停止周期不符合要求2、电机超载运行3、电机参数不对；1、检查变频器输出电流2、重新进行电机参数识别P1910-13、检查温度传感器七、P0022功率组件故障1、制度单元短路，制动电阻阻值过低2、电机接地3、IGRT短路4、组件接触不良1、如果P0022在变频器上电时就出现并且不能复位，重新插拔I/O板或者维修2、如果故障出现在变频器启动的瞬间，检查斜坡上升时间是否过短；3检查制动单元和制动电阻；4、检查电机或电缆是否接地八、F0041电机参数检测失败1、电动机参数自动检测故障1、检查电机类型，接线，内部是否有短路2、手动检测电机阻抗写入数P0350九、F0042速度控制优化失败1、电动机动态优化故障1、检查机械负载是否脱开，重新优化。

故障代码故障现象/类型故障原因解决对策F0001过电流电动机功率（P0307）与变频器的功率（r0206）不匹配电动机的导线短路有接地故障检查以下各项情况：电动机功率（P0307）与变频器的功率（r0206)相匹配电缆的长度不得超过允许的最大值电动机的电缆和电动机内部不得有短路或接地故障输入变频器的电动机参数必须与实际使用的电动机参数相符合输入变频器的定子电阻值（P0350)必须正确无误电动机的冷却风道必须通畅,电动机不得过载增加斜坡上升时间（P1120)减少“起动提升"的强度(P1312)F0002过电压直流回路的电压(r0026)超过了跳闸电平(2172）检查以下各项情况：电源电压（P0210）必须在变频器铭牌规定的范围以内直流回路电压控制器必须投入工作（P1240），而且正确地进行了参数化斜坡下降时间（P1121)必须与负载的转动惯量相匹配实际要求的制动功率必须在规定的限定值以内F0003 欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项：供电电源电压(P0210)必须在变频器铭牌规定的范围以内检查供电电源是否短时掉电，或有短时的电压降低F0004 变频器过温变频器运行时冷却风量不足环境温度太高检查以下各项情况：变频器运行时冷却风机必须正常运转调制脉冲的频率必须设定为缺省值检查环境温度是否太高，超过了变频器的允许值F0005 变频器I2T过温变频器过载变频器负载工作周期时间太长电动机功率（P0307）超过了变频器的功率（r0206）检查以下各项情况：负载的工作周期时间必须在规定的限制值以内电动机功率（P0307)必须与变频器的功率（r0206）相匹配F0011电动机I2T过温电动机过载检查以下各项情况：负载过大或负载的工作周期时间太长标称的电动机温度超限值(P0626—P0628）必须正确电动机I2T过温报警太平(P0604）必须与电动机的实际过温情况相匹配F0012变频器温度信号丢失变频器(散热器）的温度传感器断线F0015电动机温度信号丢失电动机的温度传感器开路或短路，如果检测到温度信号已经丢失，温度监控开关便切换为监控电动机的温度模型F0020电源断相如果三相输入电源电压中有一相丢失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载检查输入电源各项的线路F0021 接地故障如果三相电流的总和超过变频器额定电流的5（％）时，便出现这一故障F0022功率组件故障下列情况下将引起硬件故障（r0947=22和r0949=1)：（1）直流回路过流=IGBT短路（2）制动斩波器短路（3）接地故障（4）I/O板插入不正确永久性的F0022故障：检查I/O板必须完全插入插座中如果在变频器的输出侧或IGBT中有接地故障或短路故障时,断开电动机电缆就能确定是哪种故障在所有外部接线都已断开(电源接线除外）,而变频器仍然出现永久性故障的情况下，几乎可以断定变频器一定存在缺陷,应该进行检修偶尔发生的F0022故障：突然的负载变化或机械阻滞斜坡时间很短采用无传感器矢量控制功能时参数优化运行的很差安装有制动电阻时，制动电阻的阻值太低F0023 输出故障输出的一相断线F0024 整流器过温通风风量不足冷却风机没有运行运行环境的温度过高检查以下各项情况:变频器运行时冷却风机必须处于运转状态脉冲频率必须设定为缺省值环境温度可能高于变频器运行的允许值F0030冷却风机故障风机不再工作检查以下各项情况:在装有操作面板选件AOP或BOP时，故障不能被屏蔽需要更换新风机F0035在重试再起动时自动再起动故障试图制动再起动的次数超过了P1211确定的数值F0041电动机参数自动检测故障电动机参数自动检测故障报警值=0：负载消失报警值=1：进行自动检测时已达到电流限制值的电平报警值=2：自动检测得出的定子电阻小于0。
