变频器中直流电抗器的作用嘿，朋友们！今天咱们来聊聊变频器里的直流电抗器，这可是个相当有趣又特别重要的小玩意儿呢。
我有个朋友，小李，他是搞电机设备维修的。
有一次，他跟我吐槽说，他们厂里的变频器老是出问题，电机运行起来也是时好时坏的，可把他愁坏了。
我就问他，那你有没有检查变频器里的直流电抗器呀？他一脸疑惑，直流电抗器？那是干啥的？我当时就想，哎呀，这直流电抗器的作用看来很多人都不太清楚呢。
那这直流电抗器在变频器里到底起啥作用呢？咱们先打个比方吧。
把变频器比作是一个交通枢纽，各种电能的信号就像是来来往往的车辆。
这直流电抗器呢，就像是交通枢纽里的交警，指挥着电能的走向，让一切都井然有序。
从专业的角度来说，直流电抗器能够改善变频器的输入电流波形。
你想啊，如果输入电流波形乱七八糟的，就像一群调皮捣蛋的孩子到处乱跑，这肯定会出问题的。
直流电抗器就像是一个严厉的老师，把这些调皮的“孩子”管得服服帖帖的，让输入电流的波形变得平滑。
这样一来，电网的功率因数就提高了。
功率因数这东西可重要啦，就好比是你干活的效率。
功率因数高了，就像是你干活又快又好，没有做无用功。
要是功率因数低呢，那就像你在那瞎忙活，真正有效的工作没做多少。
这时候，直流电抗器的作用不就像一个得力的助手，帮着我们把工作效率提高了嘛。
还有哦，直流电抗器可以减小变频器产生的谐波电流。
谐波电流这东西就像是噪音一样，是一种干扰。
如果把变频器比作是一个安静的音乐会场，谐波电流就是那些刺耳的杂音。
直流电抗器就像是一个隔音屏障，把这些“杂音”给挡在外面，让音乐会场里保持纯净的音乐。
这对整个电气系统来说是非常重要的。
你想啊，如果到处都是这种“杂音”，其他的电气设备能正常工作吗？就像你在一个嘈杂的环境里，能安心做事情吗？肯定不能呀。
我又跟小李说起这些，他眼睛一下子就亮了起来。
他说，那这直流电抗器还真是个宝贝呢。
我说是呀。
我还给他举了个例子，假如变频器是一个人的身体，那直流电抗器就像是人的肝脏。
变频器增加输出电抗器的作用是什么?
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
变频器设备为什么总是要求有接地线不接是有时会有麻手的感觉能否从原理的角度给予解释如果不接对设备或人员会有啥坏处？
防漏电、抗干扰。
提高功率因数，稳压，整流，主要用于对付高次谐波。
输出线圈一般在电压型变频器用于一拖多时，解决部分电机起停的浪涌电压问题。
输出电抗器技术参数变频器输出电抗器（1%压降）1、作用◆降低电机的噪音，降低涡流损耗。
◆降低输入高次谐波造成的漏电流。
◆用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。
◆保护变频器内部的功率开关器件。
2、技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB（与电抗器水平距离点1米测试）6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器出线电抗器型号变频器调速器功率KW额定电流（A）外形尺寸长*宽*高mm安装尺寸mm绝缘等级压降孔径OCL-80.75(1.5)8140*80*14075*60F，H1%6 OCL-102.510140*80*14075*60F，H1%6 OCL-103.7(4.0)10140*80*14075*60F，H1%6 OCL-155.515140*80*14075*60F，H1%6 OCL-207.520170*130*13578*75F，H1%6 OCL-301130170*130*13578*75F，H1%6 OCL-401540210*130*170112*75F，H1%8 OCL-5018.550210*130*170112*75F，H1%8 OCL-602260210*130*170112*75F，H1%8 OCL-803080210*160*170112*90F，H1%8 OCL-11037110210*160*170112*90F，H1%8 OCL-12045120210*160*170112*90F，H1%8 OCL-150*********200*210133*120F，H1%10 OCL-20075200240*200*210133*120F，H1%10 OCL-25090250300*220*240172*130F，H1%10 OCL-280110280300*220*240172*130F，H1%10 OCL-300132300310*230*250190*130F，H1%10 OCL-400160400320*230*270190*130F，H1%10 OCL-450187450330*240*270210*135F，H1%10 OCL-500200(220)500330*250*270210*135F，H1%10OCL-600250(280)600340*240*290210*155F，H1%12 OCL-800315800315*270*300210*155F，H1%12 OCL-10004001000390*250*360245*160F，H1%12。
变频器输入电抗器和输出电抗器的作用变频器是一种能够改变交流电源频率的电气设备，它由输入电抗器和输出电抗器两部分组成。
输入电抗器和输出电抗器在变频器的正常运行中起到了不可或缺的作用。
下面将分别介绍这两个部分的功能和作用。
输入电抗器主要有两个作用：过滤和限流。
首先，输入电抗器对电网电流进行过滤。
电网中存在着各种电磁干扰，比如高频干扰、谐波干扰等。
这些干扰会影响变频器的正常运行，甚至对电机造成损害。
通过输入电抗器的电感性质，它能够吸收和抑制这些干扰，从而保证了变频器输入端电流的净化和纯正。
其次，输入电抗器的另一个作用是限流。
在变频器启动过程中，电机可能需要短时间内吸收较大的电流，而这可能会对电网造成冲击负荷。
为了避免这种情况，输入电抗器通过限制电流的流动，使电机启动时的电流逐渐增大，从而降低对电网的冲击，保护电网和电机。
此外，输入电抗器还能够平衡电流负载，增加系统的稳定性。
总的来说，输入电抗器能够对电网电流进行过滤和限流，确保电流纯正和稳定，保护变频器和电机，并保证整个系统的正常运行。
输出电抗器主要有两个作用：保护电机和减小谐波。
首先，输出电抗器能够保护电机免受变频器输出电流的损害。
变频器输出的电流中会存在一些高频成分和谐波成分，这些成分会对电机产生很大的冲击和热损耗。
通过输出电抗器，可以对这些高频成分和谐波进行滤除和吸收，使电流趋近于正弦波，从而减少对电机的损害，延长电机的使用寿命。
其次，输出电抗器能够减小谐波。
变频器输出的电流在频率调整时，会产生一些不同频率的谐波。
这些谐波会影响到其他设备的正常运行，甚至可能对电网造成负荷干扰。
通过输出电抗器，可以有效地减小这些谐波的影响，保证电网和其他设备的正常运行。
总的来说，输出电抗器能够保护电机免受变频器输出电流的损害，减小输出电流中的谐波成分，保证电机和系统的正常运行。
在变频器的使用过程中，输入电抗器和输出电抗器都起到了重要的作用。
它们能够保护电网和电机，减小谐波干扰，保证系统的稳定性和可靠性。

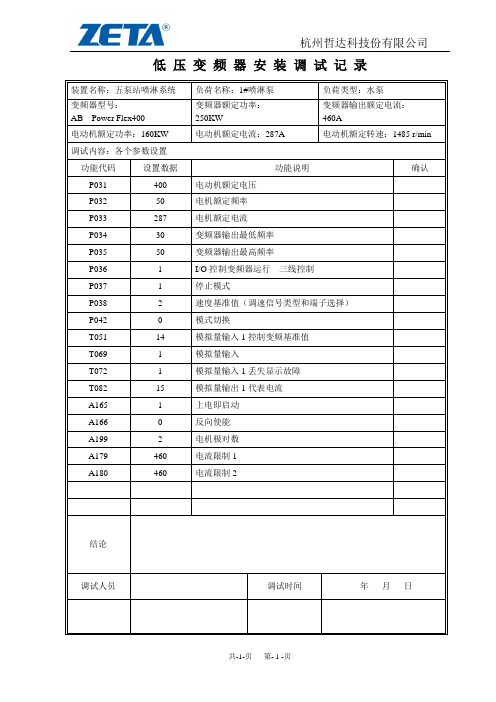

罗克韦尔AB（PowerFlex400系列）变频器常用参数：一：与参数相关的功能键：上电时，最后一次用户选择的显示组参数编号短暂地闪烁显示，然后显示成该参数的当前值。
按一次ESC键将显示上电时的显示组参数编号，再次按ESC键进入参数编辑组菜单，组菜单字母将会闪烁，此时SeL键可以用于左右位移，上下键用于改变参数值或参数组编号。
回车键可确认并保存更改的参数值，参数保存后连续按两次ESC键退出参数编辑画面。
参数菜单共有7类分别为：b基本显示组（只读）、P基本编程组、t控制端子编程组、C通迅组、A高级编程组、R辅助继电器编程组、d高级显示组。
二：控制回路端子功能：R1-R2-R3：1#继电器R4-R5-R6：2#继电器01-04：停止/功能丢失02-04：起动/正转03-04：方向/反转05~08-04：多功能输入1~411：SRC灌电流模式时+24v电源端12-13-14电位器模拟（1~10k）13-14模拟量输入1（Al1）15/16-14：模拟量输岀1（Ao1）/2（Ao2）17-18：模拟量输入2（Al2）19-10：光耦合输岀（19接正极）注：电路板上的四个拔动开关AO1、AO2、Al1和Al2分别对应模拟量输出1、2和模拟量输入1、2是选用电压模式还是电流模式。
三：常用参数：b基本显示组（只读）：*1*b001/002：输出/命令频率*2*b003/004：输出电流/电压*3*b007：最近一次故障代码P基本编程组：*1*P033：电机过载电流设定*2*P034/035：频率下/上限*3*P036/C108：第一/第二运转命令来源。
《0：面板控制；1：三线制；2/3/4/6：二线制普通级/灵敏级/高速级/使能级；5：通迅控制。
（注：当P036设为以上1、2或4时，只有上升沿脉冲才能触发，而设为3或6时为开关型连续扫描触发。
）》*4*P037：停车方式：《0/1/2/3：斜坡/自由惯性/直流制动/自动直流制动，同时“停止”命令均可复位激活的故障；4/5/6/7：斜坡/惯性/直流制动/自动直流制动》*5*P038/C109：第一/第二频率命令来源：《0：键盘；1：由参数A142设定（由多功能输入端子外接按钮作加或减频率时P038必须设为1，也叫MOP功能。
