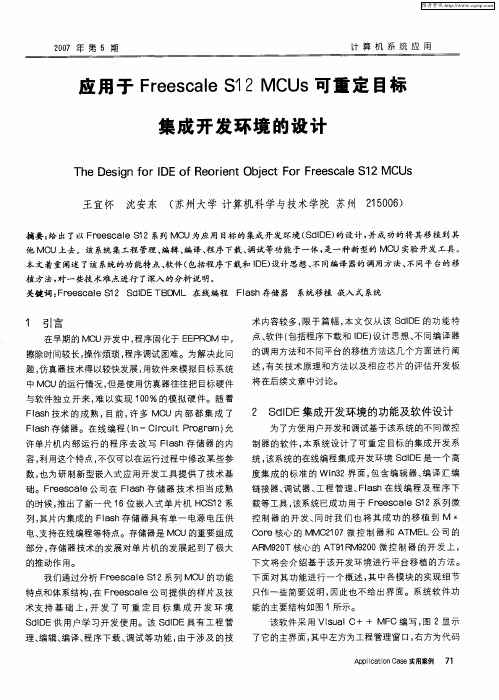

应用于Freescale S12 MCUs可重定目标集成开发环境的设计

应用于Freescale S12 MCUs可重定目标集成开发环境的设计

特点和体 系结构 ， Ｆ ｅ ｓ ａｅ公司提供 的样片 及技 在 ｒｅ ｃ ｌ
术支 持 基 础 上 ， 发 了可 重 定 目标 集 成 开 发 环 境 开
Ｓ ｌＥ供 用户学 习开发使 用。该 Ｓ ｌＥ具 有工 程 管 ｄＤ ｄＤ
理、 编辑 、 编译 、 程序 下载 、 调试等 功能 ， 由于 涉及 的技
度集 成 的标准 的 Ｗ ｉ ２界 面 ， 含编 辑器 、 译 汇编 ｎ ３ 包 编 链接 器、 调试 器 、 程 管理、 ｌｓ 线编 程及 程序 下 工 Ｆａ ｈ在
载等 工具 ， 系统 已成 功 用于 Ｆ ｅ ｓ ａｅＳ 该 ｒ ｅ ｃ ｌ １ ２系列微
控 制 器 的开 发 、 时我 们 也 将其 成 功 的移 植 到 Ｍ ＊ 同 Ｃｒ ｏ ｅ核心 的 ＭＭＯ １ ７微 控 制 器 和 Ａ ＭＥ ２０ Ｔ Ｌ公 司 的 ＡＲ ２ Ｔ核心 的 Ａ ９ Ｍ９ ０ Ｍ９ ０ Ｔ１ Ｒ ２ ０微 控 制器 的 开 发上 ， 下文将会 介绍基 于该开发 环境进行 平台移植 的方法 。 下面对其 功能进行 一个概述 ， 中各模 块 的实现细节 其 只作一些 简要说 明 ， 因此也不 给 出界面 。系 统软件 功 能 的主要结构如 图 １所示 。 该软件 采 用 Ｖｉｕ ｌ － ＭＦ ｓ ａ Ｃ４ ４ － Ｏ编写 ， ２显示 图
下 ：
切 、 制、 复 查找 、 换、 替 注释 ， 完全 支持 中文和 语法 高亮
显示 （ ｙ ｔ ｘＨ ｇ ｌ ｈ ） Ｓ ｎ ａ ｉｈｉ ｔ 。此部分主要的技术难题是 ｇ
语法高 亮显示 ， 已有 的一 些控 件虽 然语 法高亮功 能 比 （） １ 标准 Ｗｉ３ 视窗界面 ， ｎ２ 充分利 用到 Ｗｉｄ ｗｓ ｎｏ 较全 ， 但是对中文支持不是很好 ， 最突 出的就是半 个汉

MC9S12XS128单片机

1.MC9S12XS128单片机介绍
2.CodeWarrior IDE 12 应用
MC9S12XS128单片机
• MC9S12XS128(以下简称XS128)是Freescale公 司推出的S12XS系列单片机中的一款增强型16位 单片机，S12XS系列单片机是在S12XE系列基础 上去掉XGate协处理器的单片机，该系列单片机 采用 CPU12X V2内核，可运行在40MHz总线频 率上。不仅在汽车电子、工业控制、中高档机电 产品等应用领域具有广泛的用途，而且在FLASH 存储控制及加密方面呢也有很强的功能。
PWM模块 特点：
1. 它有 8 个独立的输出通道，并且通过编程可控 制其输出波形的周期。 2. 每一个输出通道都有一个精确的计数器。 3. 每一个通道的 PWM 输出使能都可以由编程来控 制。 4. PWM 输出波形的翻转控制可以通过编程来实现。 5. 周期和脉宽可以被双缓冲。当通道关闭或 PWM 计数器为 0 时，改变周期和脉宽才起作用。 6. 8 字节或 16 字节的通道协议。 7. 有4 个时钟源可供选择（A、SA、B、SB），他 们提供了一个宽范围的时钟频率。
ECT初始化程序：
以0通道为例：
void ECT_Init(void) { TIE = 0x00; //通道0~7的使能屏蔽 TIOS = 0x00; // 所有的端口设置成输入捕获模式 TSCR1 = 0x90; // 使能时钟模块，定时器标志位 快速清零，读取数据自动清零 TCTL4_EDG0B = 0; TCTL4_EDG0A = 1; //捕捉 上升沿，0通道 TIE_C0I = 1; // 使能0通道中断，中断服务程序中 读取捕获数 }
ECT模块（增强型定时器模块）
• ECT特点相当于高速的I/O口，由一个16为自由计 数器、8个16为的输入捕捉/输出比较通道、一个 16为脉冲累加器及一个16位的模数递减计算器 （MDC）组成。

飞思卡尔16位单片机MC9S12XS128加密(程序下载不进去,正负极未短路,通电芯片不发烫)后解锁的方法及步骤w

飞思卡尔16位单片机MC9S12XS128加密（程序下载不进去，正负极未短路，通电芯片不发烫）后解锁的方法及步骤/*****************************************************************************/ *本人用此法成功解救了4块板子【窃喜！】，此说明是本人边操作边截图拼成的，有些是在别的说明上直接截图【有些图本人不会截取，就利用现成的了，不过那也是本人用豆和财富值换来的】，表达不清之处还望见谅，大家将就着看吧！如能有些许帮助，我心甚慰！！！————武狂狼2014.4.23 /*****************************************************************************/编译软件：CW5.1版本，下载器：飞翔BDMV4.6 【1】，连接好单片机，准备下载程序，单击下载按钮出现以下界面或（图1.1）图 1.1——4中所有弹出窗口均单击“取消”或红色“关闭”按钮依次进入下一界面（图1.2）（图1.3）（图1.4）******************************************************************************* *******************************************************************************【2】单击出现如下图所示下拉列表，然后单击（图2.1）出现下图（图2.2）对话框，按下面说明操作（图2.2）弹出图2.3，单击按钮，依次出现如图2.4--5窗口，均单击（图2.3）（图2.4）******************************************************************************* *******************************************************************************【3】单击出现下拉列表，然后单击下拉列表中单击按钮出现如下界面，单击选择相对应的单片机型号（我选的红色方框里的HCS12X….）,单击OK. PS:【此步骤是本人自己试出来的，若不进行此操作，图3.3中下拉列表中无要找选项】（图3.1）（图3.3）（图3.4）（图3.5）红色方框2中默认即为所要选的文件，此步只需单击确认按钮即可，如有不同读者酌情处置。

S12单片机模块应用及程序下载调试


维普资讯
装 的 单 片 机 没 有 引 出用 于扩 展 的 端 口 ， 引 出 式 ） 试 方 式 。在 ＢＤＭ 模 式 下 主 要 可 以 实 现 只 调
了一 个 ８ Ａ Ｄ 接 口。 路 ／ ３方 面的 功 能 ：
・
应 用 程 序 的 下 载 与 在 线 更 新
常阳接 Ｈ模块 及外部直阳
Ｓ Ｉ Ｃ 、Ｉ Ｐ 、Ｓ Ｉ Ｉ Ｃ、Ａ Ｄ、Ｐ Ｍ 等 ，在 汽 车 电子 ／ Ｗ
的 Ｆａｈ ｌ ８ Ｒ ｌ 有 ２ Ｋ， ＡＭ 有 ８ ｓ Ｋ，而 监 控 程 序 源
应 用 领域 具 有 广 泛 的 用 途 。ＤＧ１８ Ｆａｈ ２ 在 ｌ 存 代 码 占用 不 到 ３ Ｌ Ｈ， ｓ Ｋ Ｆ ＡＳ 占用 ２ 字 节 Ｒ Ｍ 。 ３ Ａ 储 控 制 及 加 密 方 面 也 有 很 强 的功 能 ， 解 密 可 这 对 用 户 程 序 的 空 间 影 响 并 不 大 。 步 串 行 口 加 异
配 合 第 三 方 软 件使 用 。
是要用来做与 Ｐ Ｃ通 讯 服 务 的 ，监 控 程 序 可 以
ＤＧｌ ８单 片 机 采 用 增 强 型 １ ２ ６位 ＨＣＳ ２ 用 ，应 用 程 序 当然 也 可 以 使 用 。 ｌ Ｃ Ｕ， 内 总 线 时 钟 最 高 可达 ２ ＭＨｚ 片 内 资 Ｐ 片 ５ ；
￥ 单片机模块应用及程序 １ ２
下载调试
一 清华大学 Ｆｅ ｓ ａｅ单片机 ／ Ｓ ｒｅ ｃ ｌ Ｄ Ｐ应用开发研究中心 安鹛 马伟 摘要
Ｃ ｄ ｗ ｒｉ 软件使 飓 ｏ ｅ ａｒ ｒ ｏ
大 赛 中 采 用 Ｃ ｄｗａｒ ｒ ．ｆｒ Ｓ ２ ｏ ｅ ｒ ｏ １ ｏ ｉ ３ ＨＣ ｌ 作 为 推 荐 的程 序 编 译 软 件 。 ” ｄ Ｗ ａｒ ｒｆ ｒ Ｃｏ ｅ ｒｉ ｏ ｏ

单片机原理及应用-S12X单片机的结构与组成

单片机原理及应用-S12X单片机的结构与组成单片机原理及应用S12X 单片机的结构与组成在当今的电子技术领域，单片机的应用可谓无处不在。

从智能家居到工业控制，从汽车电子到医疗设备，单片机都扮演着至关重要的角色。

其中，S12X 单片机以其出色的性能和独特的结构组成，在众多单片机中脱颖而出。

S12X 单片机是飞思卡尔（现恩智浦）推出的一款高性能 16 位单片机。

它采用了增强型的 HCS12 内核，相较于传统的 8 位单片机，具有更强的处理能力和更丰富的功能。

从硬件结构上看，S12X 单片机主要由以下几个部分组成：1、中央处理器（CPU）：这是单片机的核心，负责执行指令和进行数据处理。

S12X 的 CPU 采用了 16 位的架构，具有较高的运算速度和处理能力。

2、存储器：包括程序存储器（Flash 或 ROM）和数据存储器（RAM）。

程序存储器用于存储用户编写的程序代码，而数据存储器则用于存储运行过程中的临时数据。

S12X 单片机通常具有较大的存储空间，以满足复杂应用的需求。

3、输入/输出（I/O）端口：用于与外部设备进行数据交换。

这些端口可以配置为不同的工作模式，如输入、输出、高阻态等，以适应各种接口需求。

4、定时器/计数器：用于实现定时、计数和脉冲宽度调制（PWM）等功能。

S12X 单片机通常配备多个定时器/计数器，以满足不同的定时和计数需求。

5、串行通信接口：如SCI（串行通信接口）、SPI（串行外设接口）和 IIC（集成电路间总线）等，用于与其他设备进行串行数据通信。

6、模数转换器（ADC）：用于将模拟信号转换为数字信号，以便单片机进行处理。

7、脉宽调制模块（PWM）：可以生成不同占空比的脉冲信号，用于控制电机、灯光等设备。

在软件方面，S12X 单片机通常使用特定的开发工具和编程语言进行编程。

常见的编程语言有 C 语言和汇编语言。

开发人员可以使用这些语言编写程序，并通过下载工具将程序烧录到单片机的存储器中。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自供电
2
闭合
（有跳线）
闭合
（有跳线）
+5V
由BDM供电（不推荐，因为USB供电不足）
3
断开
（无跳线）
闭合
（有跳线）
+3.3V
自供电
4
断开
（无跳线）
断开
（无跳线）
无效
5.2 安装和使用BDM for S12（TBDML）：
BDM for S12（TBDML）在PC上的配套软件是Freescale的CodeWarrio for S12的V4.1以上的版本。用户可调用该软件自带的Hiwave.exe程序，并通过BDM for S12（TBDML）来调试MC9S12各种型号单片机。当然，初次使用BDM for S12（TBDML）时，用户还需要在PC上安装相应的驱动程序和动态链接库。具体的使用方法，请参阅用户手册。
另外还需要对于工程文件中 Start12.c中函数 ：
void __interrupt 0 _Startup(void) 中
#ifdef _HCS12_SERIALMON
.......
.......
#endif
两句宏命令注释掉，使得其中的对于EEPROM,RAM起始位置控制寄存器初始化语句有效。这样，下载后程序可以运行正常。
下载用户程序至片内资源是监控程序的基本功能。清华大学FreescaleMCU&DSP应用研发中心开发的基于MC9S12DG128的监控程序代码小于4KB，起始地址为$F000处，它把$FF80的中断向量表移到EF80处，顺序不变。用户可以使用$EF80处的中断向量表，此中断向量表和MC9S12DG128手册上的中断向量表顺序相同，只是从$FF80移到了$EF80。监控程序起来时，如果串口在4秒内没有收到数据，就会检查$EFFE－$EFFF（用户复位向量表）是否为FFFF,如果不是,说明FLASH中有用户程序。程序自动调转到$EFFE－$EFFF所指向的用户程序。如果程序起来4秒内串口接到数据或者$EFFE-$EFFF为$FFFF,则进入DEBUG监控程序。
我们在监控程序中修改RAБайду номын сангаас空间：
RAM= READ_WRITE 0x2000 TO 0x3FFF;
当然也可以修改到：
RAM= READ_WRITE 0x1000 TO 0x2FFF。
建议用户采用我们的定义。
另外，我们使用：
STACKTOP 替代 STACKSIZE
因为STACKSIZE 0x100 在RAM低端留 0x100 空间，而使用 STACKTOP 0x3F00 可以将SP定义到RAM 高端。但是如果采用这种定义的方法，需要在前面定义RAM的时候，定义修改为：RAM=READ_WRITE 0x2000 TO 0x3EFF。 这样，工程连接的时候才不会出现错误。
DG128单片机采用增强型16位HCS12CPU，片内总线时钟最高可达25MHz；片内资源包括8KRAM、128K Flash、2K EEPROM； SCI、SPI、PWM串行接口模块；脉宽调制模块（PWM）可设置成4路8位或者2路16位，逻辑时钟选择频率宽。它包括两个8路10位精度A/D转换器，控制器局域网模块（CAN），增强型捕捉定时器并支持背景调试模式。DG128有112-pin和80-pin两种封装形式，80-pin封装的单片机没有引出用于扩展的端口，只引出了一个8路A/D接口。
【常见问题之二】驱动程序安装正常，跳线也没有问题，目标板也供电了，但BDM还是不工作。
应用程序的下载与在线更新
单片机内部资源的配置与修复
应用程序的动态调试
本中心提供面向S12系列单片机的BDM工具，即“BDM for S12(TBDML)”。该工具的硬件由本中心设计，软件采用Daniel Malik设计的TBDML（）。本文仅从用户的角度，讲述“BDM for S12(TBDML)”的使用方法以及常见问题的解决办法。详情请登陆本中心网站，并下载最新版本的“BDM for S12(TBDML)”用户手册。
【常见问题之一】正确安装了BDM for S12（TBDML）的驱动程序和动态链接库后，并用BDM连接了目标单片机后，在Hiwave.exe的【TBDML HCS12】菜单中，没有出现“Flash...”项，无法对目标单片机进行调试。
解决办法：首先，用户应该确保目标板供电正常，BDM for S12（TBDML）默认的电源工作方式是目标板自供电；如果，还有问题，用户应该打开BDM的包装小盒，查看跳线J4是否已经短接，原因见上文。
上述修改在大奖赛的官方网站上已有详细说明。
利用监控程序下载用户程序：
监控程序（Monitor）的主要功能是对应用系统硬件及底层软件进行调试，也称为Debug程序，是最基本的调试工具。MC9S12DG128的Flash有128K，RAM有8K，而监控程序源代码占用不到3K FLASH，占用23字节RAM。这对用户程序的空间影响并不大。异步串行口是要用来做与PC通讯服务的，监控程序可以用，应用程序当然也可以使用。
A/D（Analog/Digital）模块：A/D模数转换模块内部可分为三个部分：IP总线接口、转换模式控制/寄存器列表、自定义模拟量。IP总线接口负责该模块与总线的连接，实现A/D模块和通用I/O的目的。转换模式控制寄存器列表中有控制该模块的所有的寄存器。自定义模拟量负责实现模拟量到数字量的转换。为了与外部信号同步进行A/D转换，A/D有一个外部触发转换通道，用户可以选择触发方式（沿触发、电平触发）。
本次智能车邀请赛采用的MC9S12DG128（以下简称DG128）是Freescale公司推出的S12系列单片机中的一款增强型16位单片机，片内资源丰富，接口模块包括SPI、SCI、IIC、A/D、PWM等，在汽车电子应用领域具有广泛的用途。DG128在Flash存储控制及加密方面也有很强的功能，加解密可配合第三方软件使用。
5.1 BDM for S12（TBDML）硬件设置说明：
BDM for S12（TBDML）设计了跳线开关，允许用户对BDM for S12（TBDML）进行一些特定的设置，以此满足用户的特定要求。打开BDM for S12（TBDML）硬件包装盒，可以看到有3个跳线可以进行设置，分别是J4、J5和J6。
5.3 使用BDM for S12（TBDML）的常见问题及解决办法。
车模大赛启动之处，中心在为广大参赛选手提供培训的同时，按照Freescale的安排，为各参赛队提供了S12开发系统、BDM调试功能、车模等等一系列完整的参赛资源。时隔数月，从反馈信息来看，各参赛队基本上都能熟练地使用BDM for S12（TBDML）。但也有个别队伍遇到了一些问题，中心也及时进行了解答和总结，这里简单汇总了各种问题，以期对参赛队伍有所帮助。
目标板供电方式选择 （ 跳线J5和J6）
默认状态是目标板由＋5V外部电源供电。跳线J5、J6用于选择目标板的工作电压，以及供电方式。J5、J6跳线具体设置如表1所示。
表1 跳线J5、J6设置目标板工作电压
设置类型
跳线J5
跳线J6
目标板工作电压
目标板供电方式
1（默认）
闭合
（有跳线）
断开
（无跳线）
+5V
BDM引脚定义（跳线J4）
跳线J4用于选择BDM电缆的信号定义。
默认状态为J4闭合。
当J4闭合（有跳线）时，BDM电缆的信号定义如图1所示；
当J4断开（无跳线）时，BDM电缆的信号定义如图2所示。
注意：图3是Motorola（Freescale）对HC/S12 BDM的定义，即引脚1为BKGD信号，在这种定义方式，一旦BDM插头被接反，则目标CPU的BKGD引脚会被短接到VDD上，由此将会造成芯片烧毁。因此，BDM for S12（TBDML）建议用户在设计目标S12系统时，采用J4断开，即图2所示的BDM电缆信号定义方式。为兼容过去的BDM定义，BDM for S12（TBDML）设计了图1所示的BDM兼容模式。
工程建立以后，需要定义装载地址。default.prm文件用于定义目标代码的装载地址，用户应当根据使用单片机的内存分配情况修改这个文件。CodeWarrior 自动生成的 .prm 文件默认MC9S12DG128 的RAM在：
RAM= READ_WRITE 0x0400 TO 0x1FFF;
这个默认区间必须修改，因为在这一空间有 1K 的I/O 寄存器空间 和2K EEPROM 空间。使用默认定义会丢失1KRAM和 2K EEPROM。
大奖赛中车模对跑道的识别有可能会用到A/D模块，识别电路的前端数据采集系统有很多种实现方案，如红外发光二极管或是CMOS摄像头来进行数据采集。
Codewarrior软件使用
大赛中采用Codewarrior 3.1 for HCS12作为推荐的程序编译软件。CodeWarrior for S12” 是面向以HC12或S12为CPU的单片机嵌入式应用开发的软件包。包括集成开发环境IDE、处理器专家库、全芯片仿真、可视化参数显示工具、项目工程管理器、C交叉编译器、汇编器、链接器以及调试器。在Codewarrior软件中可以使用汇编语言或C语言，以及两种语言的混合编程。
清华大学Freescale单片机/DSP应用开发研究中心 安鹏 马伟
摘 要：本文对邀请赛选用的主控芯片MC9S12DG128单片机的一些外围接口模块作了介绍，包括功能上的描述和例程及初始化的过程，对一些参赛队伍中遇到的Flash锁死问题也提供了解决的方案。
关键字： MC9S12DG128；CodeWarrior；TBDML；Flash解密
从PC寄存器的地址处，开始运行程序。可以用Ctrl P 命令修改PC指针到拟运行程序的起始地址。如果是汇编的代码从下载地址开始执行即可；但如果是C语言编译生成的代码，需要加29后的地址再执行。这是因为工程是从START12.C开始执行，然后再执行用户的main.c。这是codewarrior内部规定的。用户只需要知道就可以了。用户程序的入口地址是用户在default.prm文件中定义的代码地址加上29。
