西门子s7_300上载程序步骤

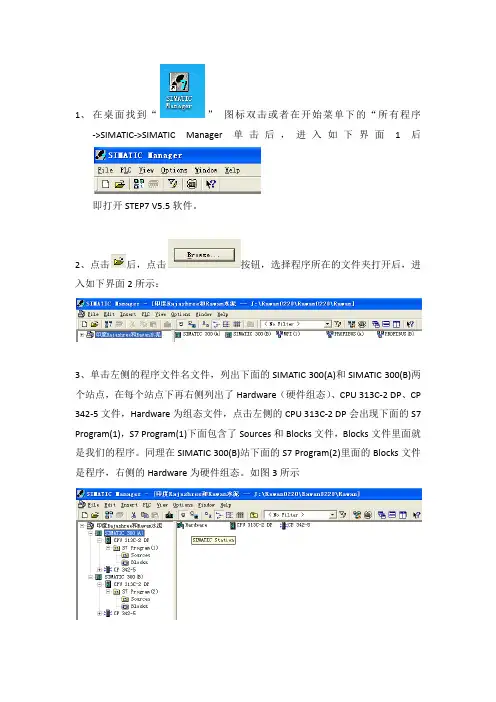

1、在桌面找到“”图标双击或者在开始菜单下的“所有程序->SIMATIC->SIMATIC Manager单击后，进入如下界面1后即打开STEP7 V5.5软件。

2、点击后，点击按钮，选择程序所在的文件夹打开后，进入如下界面2所示：3、单击左侧的程序文件名文件，列出下面的SIMATIC 300(A)和SIMATIC 300(B)两个站点，在每个站点下再右侧列出了Hardware（硬件组态）、CPU 313C-2 DP、CP 342-5文件，Hardware为组态文件，点击左侧的CPU 313C-2 DP会出现下面的S7 Program(1)，S7 Program(1)下面包含了Sources和Blocks文件，Blocks文件里面就是我们的程序。

同理在SIMATIC 300(B)站下面的S7 Program(2)里面的Blocks文件是程序，右侧的Hardware为硬件组态。

如图3所示4、先双击SIMATIC 300(A)站的Hardware（硬件组态），进入组态界面，如图4所示。

将光标选中CPU313C-2DP后，点击中的“”按钮后下载，等待CPU组态文件下载完成。

（下载前建议将CPU拨至STOP位置）5、点击SIMATIC 300(A)站的Blocks,光标点击到右侧位置，同时按下“CTRL”与”A”键后，选中所有的BLOCKS文件后进入如图5所示，点击上面一排按钮中的“”按钮后下载所有的程序文件。

如果仅需下载某个功能块如FC1，只需选中FC1后再按下载即可。

6、下载A路的组态Hardware和BLOCKS后，再下载B路的Hardware和BLOCKS后。

注意下载组态和程序前必须对西门子的PG/PC适配器进行设置。

点击上面的Options后选择最下面的“Set PG/PC Interface”进入如图6所示的界面设置。

选择PC Adapter(MPI)后点击OK,注意修改properties(属性)下面的端口设置，如为USB适配器请选择适配器。

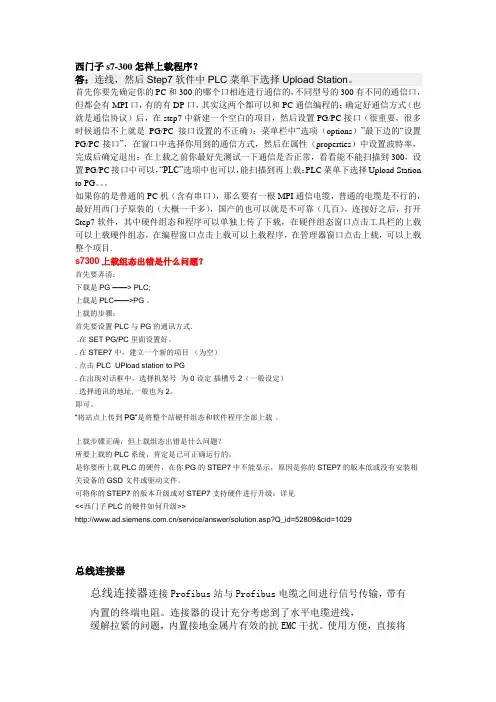

西门子s7-300怎样上载程序？答：连线，然后Step7软件中PLC菜单下选择Upload Station。

首先你要先确定你的PC和300的哪个口相连进行通信的，不同型号的300有不同的通信口，但都会有MPI口，有的有DP口，其实这两个都可以和PC通信编程的；确定好通信方式（也就是通信协议）后，在step7中新建一个空白的项目，然后设置PG/PC接口（很重要，很多时候通信不上就是PG/PC接口设置的不正确）：菜单栏中“选项（options）”最下边的“设置PG/PC接口”，在窗口中选择你用到的通信方式，然后在属性（properties）中设置波特率，完成后确定退出；在上载之前你最好先测试一下通信是否正常，看看能不能扫描到300，设置PG/PC接口中可以，“PLC”选项中也可以，能扫描到再上载：PLC菜单下选择Upload Station to PG。

如果你的是普通的PC机（含有串口），那么要有一根MPI通信电缆，普通的电缆是不行的，最好用西门子原装的（大概一千多），国产的也可以就是不可靠（几百），连接好之后，打开Step7软件，其中硬件组态和程序可以单独上传了下载，在硬件组态窗口点击工具栏的上载可以上载硬件组态，在编程窗口点击上载可以上载程序，在管理器窗口点击上载，可以上载整个项目.s7300上载组态出错是什么问题？首先要弄清：下载是PG ——> PLC;上载是PLC——>PG 。

上载的步骤：首先要设置PLC与PG的通讯方式..在 SET PG/PC里面设置好。

. 在STEP7中，建立一个新的项目（为空）. 点击 PLC UPload station to PG. 在出现对话框中，选择机架号为0 设定插槽号 2（一般设定）. 选择通讯的地址,一般也为2。

即可。

“将站点上传到PG”是将整个站硬件组态和软件程序全部上载。

上载步骤正确，但上载组态出错是什么问题？所要上载的PLC系统，肯定是已可正确运行的。

S7如何上载完整的程序包括硬件组态包括
从站

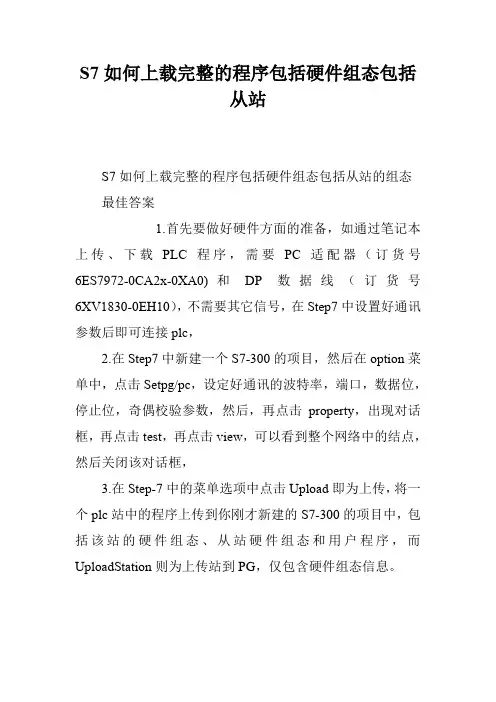

S7如何上载完整的程序包括硬件组态包括从站的组态
最佳答案
1.首先要做好硬件方面的准备，如通过笔记本上传、下载PLC程序，需要PC适配器（订货号6ES7972-0CA2x-0XA0)和DP数据线（订货号6XV1830-0EH10），不需要其它信号，在Step7中设置好通讯参数后即可连接plc，
2.在Step7中新建一个S7-300的项目，然后在option菜单中，点击Setpg/pc，设定好通讯的波特率，端口，数据位，停止位，奇偶校验参数，然后，再点击property，出现对话框，再点击test，再点击view，可以看到整个网络中的结点，然后关闭该对话框，
3.在Step-7中的菜单选项中点击Upload即为上传，将一个plc站中的程序上传到你刚才新建的S7-300的项目中，包括该站的硬件组态、从站硬件组态和用户程序，而UploadStation则为上传站到PG，仅包含硬件组态信息。

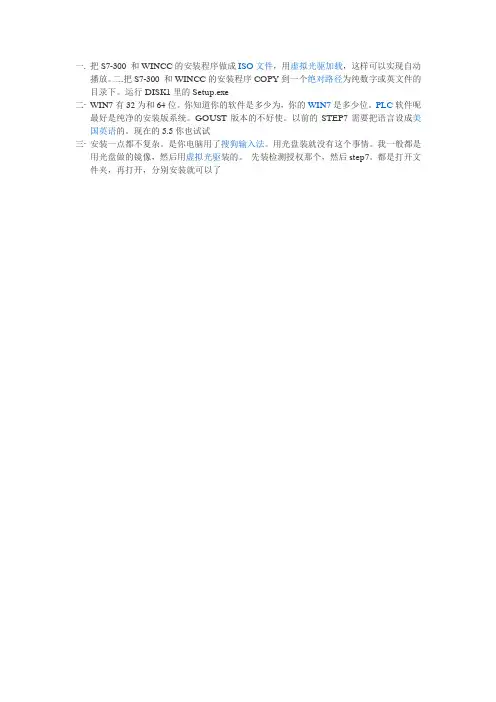

一.把S7-300 和WINCC的安装程序做成ISO文件，用虚拟光驱加载，这样可以实现自动
播放。

二.把S7-300 和WINCC的安装程序COPY到一个绝对路径为纯数字或英文件的目录下。

运行DISK1里的Setup.exe
二 WIN7有32为和64位。

你知道你的软件是多少为，你的WIN7是多少位。

PLC软件呢
最好是纯净的安装版系统。

GOUST版本的不好使。

以前的STEP7需要把语言设成美国英语的。

现在的5.5你也试试
三 安装一点都不复杂。

是你电脑用了搜狗输入法。

用光盘装就没有这个事情。

我一般都是
用光盘做的镜像，然后用虚拟光驱装的。

先装检测授权那个，然后step7。

都是打开文件夹，再打开，分别安装就可以了。

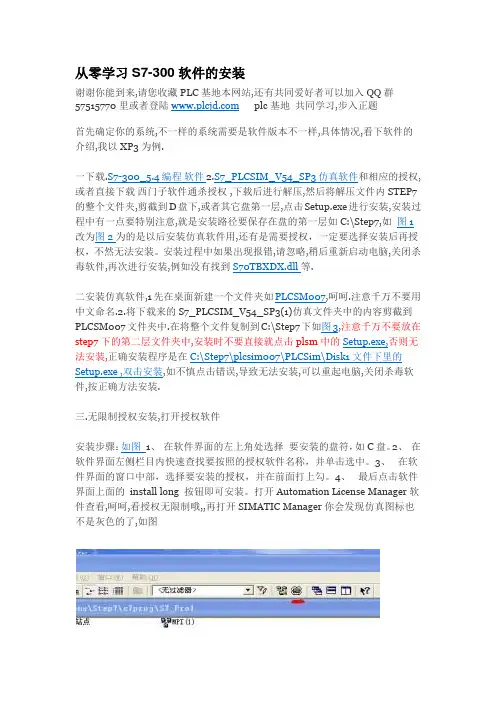

从零学习S7-300软件的安装谢谢你能到来,请您收藏PLC基地本网站,还有共同爱好者可以加入QQ群57515770里或者登陆 plc基地共同学习,步入正题首先确定你的系统,不一样的系统需要是软件版本不一样,具体情况,看下软件的介绍,我以XP3为例.一下载.S7-300_5.4编程软件2.S7_PLCSIM_V54_SP3仿真软件和相应的授权,或者直接下载西门子软件通杀授权 ,下载后进行解压,然后将解压文件内STEP7的整个文件夹,剪截到D盘下,或者其它盘第一层,点击Setup.exe进行安装,安装过程中有一点要特别注意,就是安装路径要保存在盘的第一层如C:\Step7,如图1改为图2为的是以后安装仿真软件用,还有是需要授权，一定要选择安装后再授权，不然无法安装。

安装过程中如果出现报错,请忽略,稍后重新启动电脑,关闭杀毒软件,再次进行安装,例如没有找到S70TBXDX.dll等.二安装仿真软件,1先在桌面新建一个文件夹如PLCSM007,呵呵.注意千万不要用中文命名.2.将下载来的S7_PLCSIM_V54_SP3(1)仿真文件夹中的内容剪截到PLCSM007文件夹中.在将整个文件复制到C:\Step7下如图3,注意千万不要放在step7下的第二层文件夹中,安装时不要直接就点击plsm中的Setup.exe,否则无法安装,正确安装程序是在C:\Step7\plcsim007\PLCSim\Disk1文件下里的Setup.exe ,双击安装,如不慎点击错误,导致无法安装,可以重起电脑,关闭杀毒软件,按正确方法安装.三.无限制授权安装,打开授权软件安装步骤：如图1、在软件界面的左上角处选择要安装的盘符，如C盘。

2、在软件界面左侧栏目内快速查找要按照的授权软件名称，并单击选中。

3、在软件界面的窗口中部，选择要安装的授权，并在前面打上勾。

4、最后点击软件界面上面的install long 按钮即可安装。

打开Automation License Manager软件查看,呵呵,看授权无限制哦,,再打开SIMATIC Manager你会发现仿真图标也不是灰色的了,如图。

1、把该文件拷到c盘2、如下图，鼠标右键解压选择该项进行解压下3、解压后重新命名，即删除024--，重命名后如Array如果以上3步未操作将会导致软件安装时提示未找到SSF 文件,导致无法安装,所以请大家务必按照提示操作4、双击打开step75.5sp2cn，如下图双击即可开始安装step7 v5.5sp2如果安装过程出现如下图的提示，那么请重新启动电脑，有的需要重启两次。

重启完成后，再重新开始安装软件5、安装过程不需要做任何设置，都选择默认，并且都安装在c盘，工控软件大家都知道，不安装在c盘，到时候通讯很可能出问题，所以没有特殊情况，请务必安装到c盘，不要修改默认安装位置6、安装过程会提示是否在安装过程传送密钥，此时选择否。

选择否安装完成,会提示是否重启,选择是,立即重启电脑选择立即重启电脑这样即可完成软件的安装，此时桌面上会出现如下图标：该图标既是s7-300软件的图标，双击即可打开软件如果双击后出现如下提示：那么请从我给你发的四个文件中找到，解压后如下图：找到西门子授权,解压后打开文件夹，再解压里面的Simatic_EKB_Install_2011_05_22，解压后打开Simatic_EKB_Install_2011_05_227、双击打开Simatic_EKB_Install_2011_05_22使用时最好关闭杀毒软件及防火墙，防止发生错误，造成授权过期！！运行后，如下图所示界面：安装步骤：1、 在软件界面的左上角处选择 要安装的盘符，如C 盘。

2、 在软件界面左侧栏目内快速查找要按照的授权软件名称，并单击选中。

3、 在软件界面的窗口中部，选择要安装的授权，并在前面打上勾。

4、 最后点击软件界面上面的 install long 按钮即可安装。

第二：安装s7-300的仿真1、打开我给你发的这个文件夹，找到第一步：选择step7第二步：勾选v5.5前面的小框第三步：点击Install long ，此时V5.5前面变蓝，到此授权完成，重启电脑即可打开软件里面的，解压后直接进去找到，进入DISK1,找到stepup，如下图，双击安装即可安装过程会提示你重启电脑，重启一次电脑，再安装。

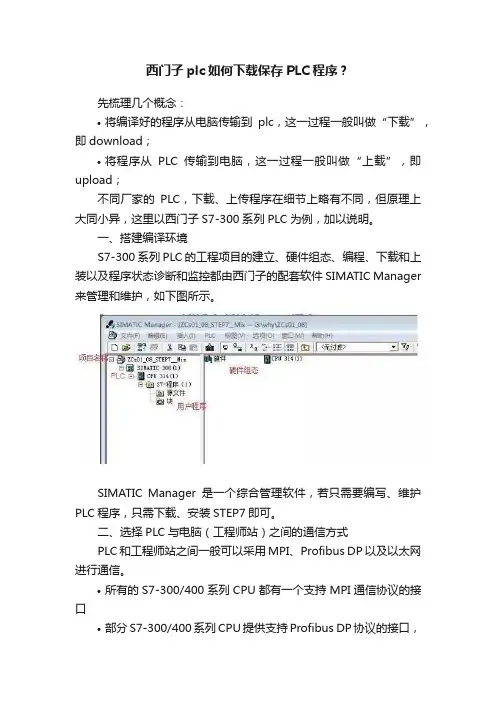

西门子plc如何下载保存PLC程序？先梳理几个概念：•将编译好的程序从电脑传输到plc，这一过程一般叫做“下载”，即download；•将程序从PLC传输到电脑，这一过程一般叫做“上载”，即upload；不同厂家的PLC，下载、上传程序在细节上略有不同，但原理上大同小异，这里以西门子S7-300系列PLC为例，加以说明。

一、搭建编译环境S7-300系列PLC的工程项目的建立、硬件组态、编程、下载和上装以及程序状态诊断和监控都由西门子的配套软件SIMATIC Manager 来管理和维护，如下图所示。

SIMATIC Manager是一个综合管理软件，若只需要编写、维护PLC程序，只需下载、安装STEP7即可。

二、选择PLC与电脑（工程师站）之间的通信方式PLC和工程师站之间一般可以采用MPI、Profibus DP以及以太网进行通信。

•所有的S7-300/400系列CPU都有一个支持MPI通信协议的接口•部分S7-300/400系列CPU提供支持Profibus DP协议的接口，如果CPU没有该接口，可在硬件组态上配置一块Profibus DP网卡，比如CP342-5•部分S7-300/400系列CPU提供支持TCP/IP协议的接口，如果CPU没有该接口，可在硬件组态上配置一块以太网模块，比如CP343-1•如果选择MPI或Profibus DP的方式进行通讯，工程师站必须安装一块CP5611或CP5613网卡，或者买一个USB适配器，通过USB接口进行通信•如果选择以太网方式进行通讯，只需要工程师站端配置了以太网卡即可。

下面以MPI通讯方式为例，来说明如何进行通信配置。

•假定PLC与工程师站之间的物理连接已经完成，即二者之间通过DP电缆连接起来。

•在“SIMATIC Manager”中，通过菜单命令：“选项->设置PG/PC接口”，进行网络端口设置，如下图所示。

这一步，也可以在“控制面板”中的“设置PG/PC接口”中设定。

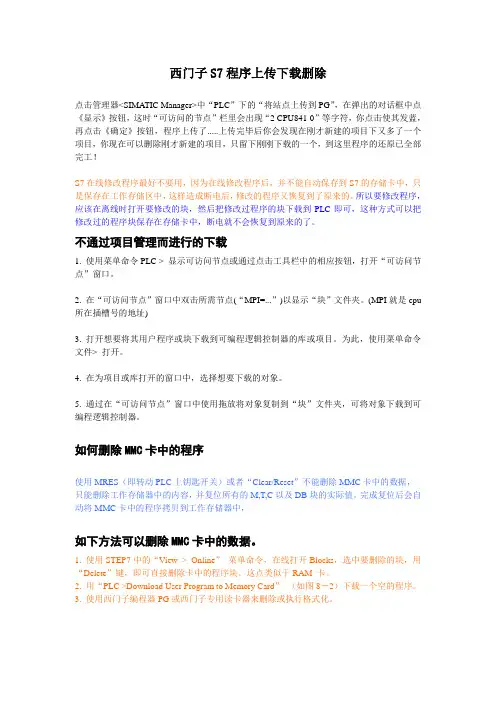

西门子S7程序上传下载删除点击管理器<SIMA TIC Manager>中“PLC”下的“将站点上传到PG”，在弹出的对话框中点《显示》按钮，这时“可访问的节点”栏里会出现“2 CPU841-0”等字符，你点击使其发蓝，再点击《确定》按钮，程序上传了.....上传完毕后你会发现在刚才新建的项目下又多了一个项目，你现在可以删除刚才新建的项目，只留下刚刚下载的一个，到这里程序的还原已全部完工！S7在线修改程序最好不要用，因为在线修改程序后，并不能自动保存到S7的存储卡中，只是保存在工作存储区中，这样造成断电后，修改的程序又恢复到了原来的。

所以要修改程序，应该在离线时打开要修改的块，然后把修改过程序的块下载到PLC即可，这种方式可以把修改过的程序块保存在存储卡中，断电就不会恢复到原来的了。

不通过项目管理而进行的下载1. 使用菜单命令PLC > 显示可访问节点或通过点击工具栏中的相应按钮，打开“可访问节点”窗口。

2. 在“可访问节点”窗口中双击所需节点(“MPI=...”)以显示“块”文件夹。

(MPI就是cpu 所在插槽号的地址)3. 打开想要将其用户程序或块下载到可编程逻辑控制器的库或项目。

为此，使用菜单命令文件> 打开。

4. 在为项目或库打开的窗口中，选择想要下载的对象。

5. 通过在“可访问节点”窗口中使用拖放将对象复制到“块”文件夹，可将对象下载到可编程逻辑控制器。

如何删除MMC卡中的程序使用MRES（即转动PLC上钥匙开关）或者“Clear/Reset”不能删除MMC卡中的数据，只能删除工作存储器中的内容，并复位所有的M,T,C以及DB块的实际值。

完成复位后会自动将MMC卡中的程序拷贝到工作存储器中，如下方法可以删除MMC卡中的数据。

1. 使用STEP7中的“View > Online”菜单命令，在线打开Blocks，选中要删除的块，用“Delete”键，即可直接删除卡中的程序块。

利用STEP7监视输入输出量的方法DP：高速数据传送1、打开PLC软件。

运行STEP7，打开PLC软件，将左侧的文件夹层层展开直到选中Blocks，如下列图所示：2、找到VAT块。

在右侧找到V AT_？？的块，双击打开。

一般此块排列在所有块的最后面，名称以V AT开头，后跟的下划线后的名称可能不一样，可以不管，如有不止一个，可以任意打开一个。

如下列图：3、插入VAT块。

如没有找到此块，可以在自行添加一个，操作如下列图，在右侧窗口空白处点击鼠标右键，选择Insert New Object(插入新对象)——Variable Table(变量表)4、选中后将出现如下窗口5、打开VAT块。

点击OK按钮即可生成V A T_1块。

打开V A T块，如下列图：6、查找监视点地址。

在Address一列中输入想要监视的地址，如需要监视第一流自动转换开关状态，那么观察接口表7、监视数字量输入点。

如上图，观察接口表得知，第一流转换开关的自动档输入点为I0.0，第二流转换开关的自动档输入点为I4.0。

将这两个地址输入到V AT窗口中的Address一栏中，如图：8、判断监视结果。

在第一行中输入I0.0后，回车后，光标自动移到第二行，第三列的Display format自动设为BOOL 类型。

在保证工控机与PLC联接正常的情况下，可以点上图方框所示的Monitor Variable按钮，那么情况应如下列图所示，窗口的标题栏变为高亮的青色，窗口右下角的RUN状态栏有绿色状态条不断闪动。

下列图所示的监视结果，I0.0结果为绿色，true，I0.4结果为灰色，false，说明第一流转换开关处于手动档，第二流转换开关不处于手动档。

9、错误判断。

如在Address栏中输入要监视的量后字变为红色，说明输入有误，例如：10、修改显示格式。

所有的数字量输入输出点的数据类型都是BOOL型，即输入要监视的点后，使用系统给出的默认Display format〔显示格式〕BOOL就可以了，如要监视模拟量输入点〔模拟量输出点无法用VAT 监视〕，应该将显示格式改为Decimal如下列图所示，如需要监视第一流的液位采样输入点，看接口表得知，此点地址为386，那么在V A T窗口的Address〔地址〕一栏中输入PIW386，在Display format一栏中点右键，选择Decimal：11、监视模拟量输入。

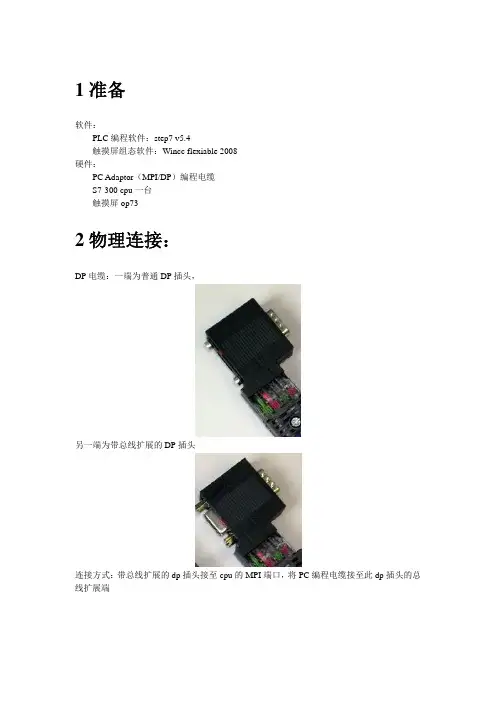

1准备
软件：
PLC编程软件：step7 v5.4
触摸屏组态软件：Wincc flexiable 2008
硬件：
Adaptor（MPI/DP）编程电缆
PC
cpu一台
S7-300
触摸屏op73
2物理连接：
DP电缆：一端为普通DP插头，
另一端为带总线扩展的DP插头
连接方式：带总线扩展的dp插头接至cpu的MPI端口，将PC编程电缆接至此dp插头的总线扩展端
3软件配置：
CPU程序下载
打开simatic manager，即可以看到已经配置好的软件组态如图
在选项中设置PG/PC接口
如图
选择PC adaptor，再单击属性
如图所示
一路点击确定，回到simatic manager界面，选择下载，如图所示
一路点击确定，即可。

此时，cpu的程序已经灌好。

触摸屏程序下载
1首先应当在触摸屏配置，
然后选择channel2 mpi/dp
地址为1，
然后退回主界面，选择transfer，等待上位机发出命令
2上位机配置
在simatic manager右键点击wincc flexible RT，选择打开对象
即可启动wincc flexible
然后单机下载按钮，如图所示
即可弹出下载配置说明
传送即可。

西门子s7-300上载程序步骤
1、首先用编程电缆将电脑和PLC的CPU连接好
2、数据线需安装驱动一般自动安装
打开电脑上SIMATIC Manager，笔记本在关机过后有一个启动项未打开，需手动打开，不然开程序会报密钥不对
打开计算机的控制面板，双击“管理工具”，再双击“服务”，打开“服务”对话框双击“Automation License Manager Server”（自动化许可证管理器服务），打开它的属性对话框（见图2）。

用“启动类型”选择框，将启动类型由“手动”改为“自动”。

点击“启动”按钮，启动“Automation License Manager Server”，其状态变为“已启动”。

最后点击“确定”按钮。

之后再重新启动程序。

3、点击“选项”然后最底下“设置PG/PC接口”进入设置。

找到图片所示点击“确定”。

4、然后按下面步骤操作
第一步，打开编程软件，新建项目
第二步，输入名称（可以随意写一个），记住保存路径，然后确定。

第三步，右键选择插入新对象，添加300站点
第四步，先左键双击站点，右边会出现硬件，然后双击硬件，进入硬件配置界面
第五步，点击上载到编程设备,注意是右边一个，千万不要选成下载。

第六步，选择刚才新建的文件
第七步，点击显示
第八步，点击确定，等待上载完成
第九步，直接关闭硬件组态，会提示是否需要保存，选择是
第十步，重新打开工程，即可看到上载出来的程序。

5、或者直接。

S7-300程序上传到电脑的操作
1、首先是打开SIMATIC Manager STEP7软件，有时候会提示秘钥错误，需要进行以下操作修改以下，在计算机控制面板中，双击“管理工具”再双击“服务”，打开“服务”对话框双击“Automation License Manager Server”将启动类型改为“自动”点击确定关闭。

2、将编程电缆与PC 和PLC 连接好，因为你的电脑已经安装了SIMATIC Manager STEP7 所以插上编程线后会自动更新编程线驱动。

我使用的编程线是西门子原装编程线
3、打开SIMATIC Manager STEP7软件，新建项目并输入项目名称及项目存储路径。

点击“选项”，选择“设置PG/PC接口”（这个也可以在控制面板中选择）
进入“设置PG/PC接口”，选择“PC Adapter USB A2.MPI.1”对他进行激活，点击“属性”对波特率进行设置，如果连接不上的话，波特率可以逐个试一试，设置完点击确定。

4、右键项目名称，选择插入新对象，选择SIMATIC 300站点
点击“SIMATIC 300”在右边对话框出现“硬件”，双击“硬件”
出现“HW Config”，点击“上载到编程设备”（右边那个图标），千万不要点错了，如果点击了左边的，会将你现在PLC中的程序覆盖。

点击“上次到编程设备”，出现“打开项目”对话框，选择你之前新建的项目名称，打开确定。

确定后，出现“选择节点地址”对话框，一般“机架”和“插槽”为0和0，也有是0和2的，“目标站点”选择：本地，点击“显示”会出现模块。

点击确定后进入，因为我这个程序编程设备厂家对PLC程序加密了，所以出现这个对话框。

西门子s7—300上载程序步骤
1、首先用编程电缆将电脑和PLC的CPU连接好
2、数据线需安装驱动一般自动安装
打开电脑上SIMATIC Manager，笔记本在关机过后有一个启动项未打开，需手动打开，不然开程序会报密钥不对
打开计算机的控制面板，双击“管理工具”,再双击“服务”，打开“服务"对话框双击“Automation License Manager Server”（自动化许可证管理器服务）,打开它的属性对话框（见图2）.用“启动类型”选择框,将启动类型由“手动"改为“自动". 点击“启动"按钮,启动
“Automation License Manager Server”，其状态变为“已启动”。

最后点击“确定”按钮.之后再重新启动程序。

3、点击“选项”然后最底下“设置PG/PC接口”进入设置。

找到图片所示点击“确定"。

4、然后按下面步骤操作
第一步,打开编程软件，新建项目
第二步，输入名称(可以随意写一个），记住保存路径，然后确定。

第三步，右键选择插入新对象，添加300站点
第四步，先左键双击站点，右边会出现硬件，然后双击硬件，进入硬件配置界面第五步,点击上载到编程设备,注意是右边一个,千万不要选成下载.
第六步,选择刚才新建的文件第七步，点击显示
第八步，点击确定，等待上载完成
第九步,直接关闭硬件组态，会提示是否需要保存，选择是
第十步，重新打开工程,即可看到上载出来的程序。

5、或者直接。
