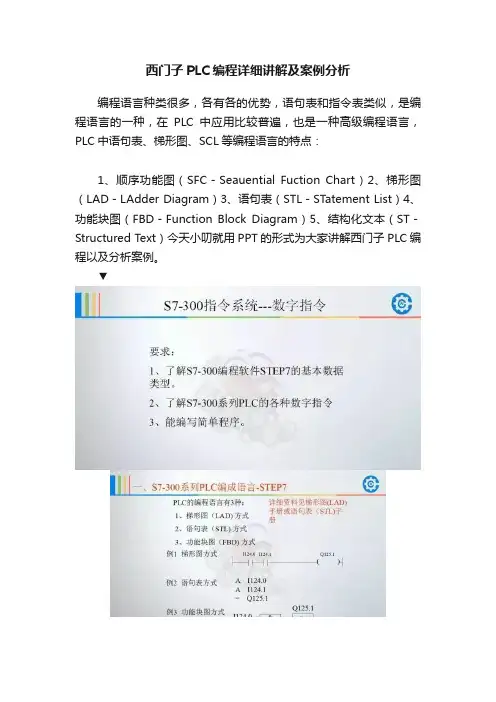

西门子PLC编程详细讲解及案例分析

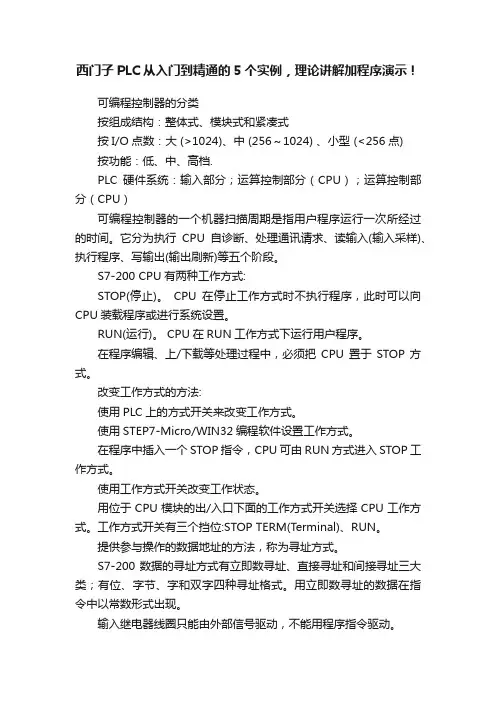

西门子PLC从入门到精通的5个实例，理论讲解加程序演示！可编程控制器的分类按组成结构：整体式、模块式和紧凑式按I/O点数：大 (>1024)、中 (256～1024) 、小型 (<256点)按功能：低、中、高档.PLC硬件系统：输入部分；运算控制部分（CPU）；运算控制部分（CPU）可编程控制器的一个机器扫描周期是指用户程序运行一次所经过的时间。

它分为执行CPU自诊断、处理通讯请求、读输入(输入采样)、执行程序、写输出(输出刷新)等五个阶段。

S7-200 CPU有两种工作方式:STOP(停止)。

CPU在停止工作方式时不执行程序，此时可以向CPU装载程序或进行系统设置。

RUN(运行)。

CPU在RUN工作方式下运行用户程序。

在程序编辑、上/下载等处理过程中，必须把CPU置于STOP方式。

改变工作方式的方法:使用PLC上的方式开关来改变工作方式。

使用STEP7-Micro/WIN32编程软件设置工作方式。

在程序中插入一个STOP指令，CPU可由RUN方式进入STOP工作方式。

使用工作方式开关改变工作状态。

用位于CPU模块的出/入口下面的工作方式开关选择CPU工作方式。

工作方式开关有三个挡位:STOP TERM(Terminal)、RUN。

提供参与操作的数据地址的方法，称为寻址方式。

S7-200数据的寻址方式有立即数寻址、直接寻址和间接寻址三大类；有位、字节、字和双字四种寻址格式。

用立即数寻址的数据在指令中以常数形式出现。

输入继电器线圈只能由外部信号驱动，不能用程序指令驱动。

输出继电器用来将PLC的输出信号传递给负载，只能用程序指令驱动。

数据存储区及元件功能（1）输入/输出映像寄存器（2）变量存储器(V)（3）内部标志位(M)存储区（4）顺序控制继电器(S)存储区（5）特殊标志位(SM)存储器（6）局部存储器(L)（7）定时器（8）计数器（9）模拟量输入/输出映像寄存器(AI/AQ)（10）累加器(AC)（11）高速计数器(HC)定时器的主要参数有定时器预置值，当前计时值和状态位。

几个西门子PLC经典实例详解（含程序）
十字路口的交通指挥信号灯布置如下图：
一、控制要求
（1）信号灯系统由一个启动开关控制，当启动开关接通时，该信号灯系统开始工作，当启动开关关断时，所有信号灯都熄灭。

（2）南北绿灯和东西绿灯不能同时亮。

如果同时亮应关闭信号灯系统，并立刻报警。

（3）南北红灯亮维持25s。

在南北红灯亮的同时东西绿灯也亮，并维持20s。

到20s 时，东西绿灯闪亮，闪亮3s 后熄灭，此时，东西黄灯亮，并维持2s。

到2s 时，东西黄灯熄灭，东西红灯亮。

同时，南北红灯熄灭，南北绿灯亮。

（4）东西红灯亮维持30s。

南北绿灯亮维持25s，然后闪亮3s 后熄灭。

同时南北黄灯亮，维持2s 后熄灭，这时南北红灯亮，东西绿灯亮。

（5）以上南北、东西信号灯周而复始地交替工作状态，指挥着十字路口的交通，其时序如下所示。

二、PLC 接线
三、定义符号地址
四、梯形图程序。

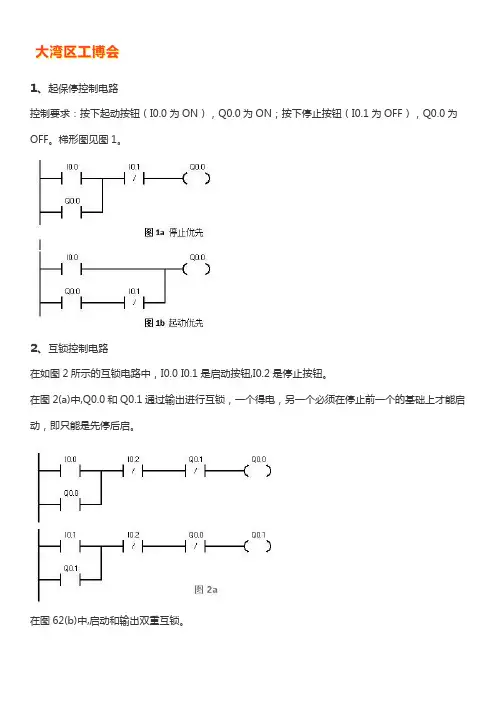

1、起保停控制电路控制要求：按下起动按钮（I0.0为ON），Q0.0为ON；按下停止按钮（I0.1为OFF），Q0.0为OFF。

梯形图见图1。

2、互锁控制电路在如图2所示的互锁电路中，I0.0 I0.1是启动按钮,I0.2是停止按钮。

在图2(a)中,Q0.0和Q0.1通过输出进行互锁，一个得电，另一个必须在停止前一个的基础上才能启动，即只能是先停后启。

在图62(b)中,启动和输出双重互锁。

3、多地控制电路图3所示是一个多地控制电路梯形图。

I0.0、I0.1、I0.2是多地启动按钮，I0.3、I0.4、I0.5是多地停止按钮。

4、顺序控制电路比如有3台电动机，按启动按钮I0.0,3台电动机Q0.0、Q0.1、Q0.2依次启动；按停止按钮I0.1,3台电动机Q0. 0\Q0.1、Q0.2依次反向停止。

这个程序在诸如皮带机控制等顺序控制机械中应用广泛。

顺序控制梯形图如图4所示。

在图中，启动时,I0. 0为ON,用通电延时时间继电器T37通过比较指令来依次启动电动机，当T37的当前值等于100时，即定时10 s时，启动Q0.1，20 s时，启动Q0.2。

停止时，I0.1为ON,用断电延时时间继电器T38通过比较指令来依次反向停止电动机。

5、二分频电路二分频电路也叫单按钮电路。

在许多控制场合，需要对控制信号进行分频，有时为了节省一个输人点，也需要采用此种电路。

图5是实现二分频运行时序控制的两种梯形图。

在图5(a)中,10.0第一一个脉冲到来时,PC第一次扫描，MO.0为ON ,Q0.0为ON ,第二次扫描,00.0自锁;10.0第二个脉冲到来时,PC第一次扫描，MO.0 为ON ,MO.1为ON,Q0.0断开,第二次扫描,M0.0断开,Q0.0保持断开;依次类推。

图5b前面梯形图的原理差不多，不再作说明。

此电路多用于一个按钮控制一盏灯的两种状态。

I0.0下面可并联多个输入按钮，就可实现多个开关控制一盏灯。

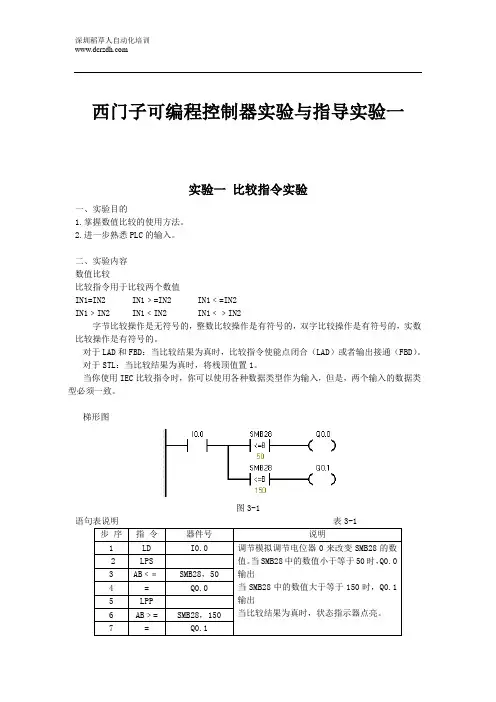

西门子可编程控制器实验与指导实验一实验一 比较指令实验一、实验目的1.掌握数值比较的使用方法。

2.进一步熟悉PLC 的输入。

二、实验内容数值比较比较指令用于比较两个数值IN1=IN2 IN1﹥=IN2 IN1﹤=IN2IN1﹥IN2 IN1﹤IN2 IN1﹤﹥IN2字节比较操作是无符号的，整数比较操作是有符号的，双字比较操作是有符号的，实数比较操作是有符号的。

对于LAD 和FBD ：当比较结果为真时，比较指令使能点闭合（LAD ）或者输出接通（FBD ）。

对于STL ：当比较结果为真时，将栈顶值置1。

当你使用IEC 比较指令时，你可以使用各种数据类型作为输入，但是，两个输入的数据类型必须一致。

梯形图图3-1语句表说明 表3-1 步 序指 令 器件号 说明 1LD I0.0 调节模拟调节电位器0来改变SMB28的数值。

当SMB28中的数值小于等于50时，Q0.0输出 当SMB28中的数值大于等于150时，Q0.1输出 当比较结果为真时，状态指示器点亮。

2LPS 3AB ﹤﹦ SMB28，50 4= Q0.0 5LPP 6AB ﹥= SMB28，150 7 = Q0.1实验二计数/高速计数指令实验一、实验目的1.掌握计数器指令的使用和设置2.了解高速计数器不同的操作模式下，模块的功能。

3.进一步的熟悉PLC的指令输入。

二、实验内容1.增计数器增计数指令（CTU）从当前计数值开始，在每一个（CU）输入状态从低到高时递增计数，当CXX的当前值大于等于预置值PV时，计数器位CXX置位，当复位端（R）接通或者执行复位指令后，计数器被复位，当它达到最大值（32，767）后，计数器停止计数。

STL操作：（1）复位输入：栈顶（2）计数输入：其值被装载在第二个堆栈中。

2.减计数器减计数指令（CTD）从当前计数值开始，在每一个（CD）输入状态的低到高时递减计数。

当CXX的当前值等于0时，计数器位CXX置位。

当装载输入端（LD）接通时，计数器的当前值设为预置值PV。

在PLC发展的初期，沿用了设计继电器电路图的方法来设计比较简单的PLC 的梯形图，即在一些典型电路的基础上，根据被控对象对控制系统的具体要求，不断地修改和完善梯形图。

有时需要多次反复地调试和修改梯形图，增加一些中间编程元件和触点，最后才能得到一个较为满意的结果。

这种PLC梯形图的设计方法没有普遍的规律可以遵循，具有很大的试探性和随意性，最后的结果不是唯一的，设计所用的时间、设计的质量与设计者的经验有很大的关系，所以有人把这种设计方法叫做经验设计法，它可以用于较简单的梯形图(如手动程序)的设计。

梯形图的经验设计法是目前使用比较广泛的一种设计方法，该方法的核心是输出线圈，这是因为PLC的动作就是从线圈输出的(可以称为面向输出线圈的梯形图设计方法)。

其基本步骤如下：（1）分解控制功能，画输出线圈梯形图。

根据控制系统的工作过程和工艺要求，将要编制的梯形图程序分解成独立的子梯形图程序。

以输出线圈为核心画输出位梯形图，并画出该线圈的得电条件、失电条件和自锁条件。

在画图过程中，注意程序的启动、停止、连续运行、选择性分支和并联分支。

（2）建立辅助位梯梯形图。

如果不能直接使用输入条件逻辑组合作为输出线圈的得电和失电条件，则需要使用工作位、定时器或计数器以及功能指令的执行结果作为条件，建立输出线圈的得电和失电条件。

（3）画出互锁条件和保护条件。

互锁条件是可以避免同时发生互相冲突的动作，保护条件可以在系统出现异常时，使输出线圈动作，保护控制系统和生产过程。

在设计梯形图程序时，要注意先画基本梯形图程序，当基本梯形图程序的功能能够病足要求后，再增加其他功能，在使用输入条件时，注意输入条件是电平、脉冲还是边沿。

调试时要将梯形图分解成小功能块调试完毕后，再调试全部功能。

经验设计法具有设计速度快等优点，但是，在设计问题变得复杂时，难免会出现设计漏洞。

下面介绍两个程序设计实例。

例：运货小车的自动控制1.运货小车的动作过程图1运货小车在限位开关SQ0装料(见图1)10s后，装料结束。

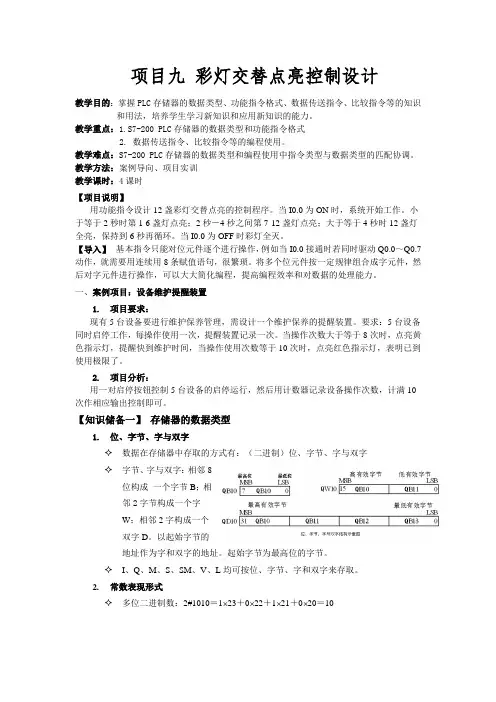

项目九彩灯交替点亮控制设计教学目的：掌握PLC存储器的数据类型、功能指令格式、数据传送指令、比较指令等的知识和用法，培养学生学习新知识和应用新知识的能力。

教学重点：1.S7-200 PLC存储器的数据类型和功能指令格式2. 数据传送指令、比较指令等的编程使用。

教学难点：S7-200 PLC存储器的数据类型和编程使用中指令类型与数据类型的匹配协调。

教学方法：案例导向、项目实训教学课时：4课时【项目说明】用功能指令设计12盏彩灯交替点亮的控制程序。

当I0.0为ON时，系统开始工作。

小于等于2秒时第1-6盏灯点亮；2秒－4秒之间第7-12盏灯点亮；大于等于4秒时12盏灯全亮，保持到6秒再循环。

当I0.0为OFF时彩灯全灭。

【导入】基本指令只能对位元件逐个进行操作，例如当I0.0接通时若同时驱动Q0.0～Q0.7动作，就需要用连续用8条赋值语句，很繁琐。

将多个位元件按一定规律组合成字元件，然后对字元件进行操作，可以大大简化编程，提高编程效率和对数据的处理能力。

一、案例项目：设备维护提醒装置1.项目要求：现有5台设备要进行维护保养管理，需设计一个维护保养的提醒装置。

要求：5台设备同时启停工作，每操作使用一次，提醒装置记录一次。

当操作次数大于等于8次时，点亮黄色指示灯，提醒快到维护时间，当操作使用次数等于10次时，点亮红色指示灯，表明已到使用极限了。

2.项目分析：用一对启停按钮控制5台设备的启停运行，然后用计数器记录设备操作次数，计满10次作相应输出控制即可。

【知识储备一】存储器的数据类型1.位、字节、字与双字✧数据在存储器中存取的方式有：（二进制）位、字节、字与双字✧字节、字与双字：相邻8位构成一个字节B；相邻2字节构成一个字W；相邻2字构成一个双字D。

以起始字节的地址作为字和双字的地址。

起始字节为最高位的字节。

✧I、Q、M、S、SM、V、L均可按位、字节、字和双字来存取。

2.常数表现形式✧多位二进制数：2#1010＝1⨯23＋0⨯22＋1⨯21＋0⨯20＝10✧十六进制数：用于简化二进制数的表示方法，“逢16进1”，用0～9和A～F来表示16个数，16#2F对应的十进制数为2⨯161＋15⨯160＝47✧十进制数：正数用二进制原码表示，负数用二进制补码表示。

例1：循环灯程序要求：按下启动按钮时，三只灯每隔1s轮流闪亮，并循环。

按下停止I0.1时，三只灯都熄灭。

分析：此程序是简单的循环类程序，循环周期长为3s,即第1s第一只灯亮，第2s第二只灯亮，第3s 第三只灯亮，第4s又变成第一只灯亮（可加N个灯），如此循环。

I/O分配如下：启动按钮，I0.0；停止按钮，I0.1；第一只灯，Q0.0；第二只灯，Q0.1；第三只灯，Q0.2。

控制程序如图1所示。

图1例2：多级皮带控制程序如图2所示是一个四级传送带系统示意图。

整个系统有四台电动机，控制要求如下：(1)落料漏斗YO启动后，传送带M1应马上启动，经6s后须启动传送带M2；(2)传送带M2启动5s后应启动传送带M3；(3)传送带M3启动4s后应启动传送带M4；(4)落料停止后，为了不让齐级皮带上有物料维积，应根据所需传送时间的差别，分别将四台电机停车。

即落料漏斗YO断开后过6s再断M1, M1断开后再过5s断M2，M2断开4s后再断M3,M3断开3s后再断开M4。

此程序为典型的时间顺序控制。

I/O分配如下：启动，I0.0；停止，I0.1；落料YO，Q0.0；传送带M1，Q0.1；传送带M2，Q0.2；传送带M3，Q0.3；传送带M4，Q0.4。

控制程序如图2-1所示，程序中M0.0控制启动过程，M0.1 控制停止过程。

图2-1例3：编写交通信号灯控制程序图3对如图3所示十字路口交通灯进行编程控制，该系统输入信号有：一个启动按钮SB1和一个停止按钮SB2。

输出信号有东西向红灯、绿灯、黄灯，南北向红灯、绿灯、黄灯。

控制要求：按下启动按钮，信号灯系统按图3-1的时序开始工作(绿灯闪烁的周期为1s)，并能循环运行。

按一下停止按钮，所有信号灯都熄灭。

图3-1 PLC的I/O分配，I/O接线图如图3-2所示。

图3-2该程序是一个循环类程序，交通灯执行一周的时间为60s，可把周期60s分成0~25s、25~ 28s、28~30s、30~55s、55~58s、58~60s 共6段时间，在25~ 28s、55~58s段编写一个周期为1s 的脉冲程序串入其中。

对输入、输出模拟量的PLC编程的探讨及编程实例解析对于初学PLC编程的人来说，模拟量输入、输出模块的编程要比用位变量进行一般的程序控制难的多，因为它不仅仅是程序编程，而且还涉及到模拟量的转换公式推导与使用的问题。

不同的传感变送器，通过不同的模拟量输入输出模块进行转换，其转换公式是不一样的，如果选用的转换公式不对，编出的程序肯定是错误的。

比如有3个温度传感变送器：（1）、测温范围为 0~200，变送器输出信号为4～20ma（2）、测温范围为 0~200，变送器输出信号为0～5V（3）、测温范围为－100~500，变送器输出信号为4～20ma（1）和（2）二个温度传感变送器，测温范围一样，但输出信号不同，（1）和(3)传感变送器输出信号一样，但测温范围不同，这3个传感变送器既使选用相同的模拟量输入模块，其转换公式也是各不相同。

一、转换公式的推导下面选用S7-200的模拟量输入输出模块EM235的参数为依据对上述的3个温度传感器进行转换公式的推导：对于(1)和（3）传感变送器所用的模块，其模拟量输入设置为0～20ma电流信号 ,20ma对应数子量=32000，4 ma对应数字量=6400；对于（2）传感变送器用的模块，其模拟量输入设置为0～5V电压信号，5V 对应数字量=32000，0V对应数字量=0；这3种传感変送器的转换公式该如何推导的呢？这要借助与数学知识帮助，请见下图：上面推导出的（2-1）、（2-2）、（2-3）三式就是对应（1）、（2）、（3）三种温度传感变送器经过模块转换成数字量后再换算为被测量的转换公式。

编程者依据正确的转换公式进行编程，就会获得满意的效果。

二、变送器与模块的连接通常输出4～20ma电流信号的传感变送器，对外输出只有 +、- 二根连线，它需要外接24V电源电压才能工作，如将它的+、- 二根连线分别与24V电源的正负极相连，在被测量正常变化范围内，此回路将产生4～20ma电流，见下左图。

PLC编程实例西门子PLC控制变频器实现3段速控制电路发现更多电气知识电气达人今天和大家一起学习西门子PLC控制变频器实现3段速控制电路，首先我们先看下原理图。

从上面的原理图中我们先来分析下所需要的元件都有哪些，给大家做了个图片：Pr.77：参数禁止写入选择：参数值为1（停止过程中可以写入）ALLC：功能：参数全部清除：设定值为1（参数恢复初始值）。

Pr.79：功能：操作模式选择：设定值为3（外部与面板PU组合运行）。

Pr.178：功能：正转运行STF：参数值60（为端子STF设置为正转运行指令功能）。

Pr.184：功能：端子4输入选择AU：参数值：4（讲AU端子设置为端子4输入有效无效选择，只有当ON时候才有效）。

数字输入公共端SD：数字输入的公共端入SD,STF,STOP等数字量输入。

模拟量公共端5：频率设定信号端子2,14的公共端子，ON状态输入有效Pr.267：功能：端子4频率输入模式选择：参数值：2（在端子4-5之间输入0-10V信号有效）。

Pr.195：功能：多功能端子功能选择：参数设定99（端子异常时候输出我们选用的是常开点A1,C1）。

接下来就需要把程序传到PLC中，程序给大家截图了：原理分析：一、变频合闸1.闭合总电源空开QF1，PLC控制电源QF3，以及变频器输入接触器控制电源QF2,控制器PLC是将输出输出的电压信号(0-10V) 或电流信号（4-20mA）转换成中间变量（0-32000）。

程序中把频率10HZ,20HZ,40HZ,换算成了6400,12800,25600.2.变频器上电，按下变频器合闸按钮SB1，梯形图中的I0.0闭合，输出继电器Q0.0得电，PLC外接接点Q0.0与1L接点接通，主交流接触器KM线圈得电，主触点闭合，变频器得电。

同时梯形图中Q0.0动合触点闭合自锁，保证KM持续吸合。

3.根据参数表设定好变频参数二、PLC控制变频运行按下变频器运行按钮SB3，梯形图中的I0.2闭合，输出继电器Q4.0得电，PLC外接接点Q4.0与2L接通，变频端子STF与SD端子闭合，同时Q4.0常开点闭合自锁，梯形图中所有的Q4.0都闭合，准备多段速运行三、3段速运行1.按下频率1按钮SB5，梯形图中的I0.4闭合，上升沿触发并输出，内部继电器M0.0,M0.1,M0.2复位一次，各频率输出复位，同时内部继电器M0.0得电，将频率1赋值给了PLC的模拟量输出，输出2V的电压加在与变频器外接端子的4和5上，变频器按照频率10HZ 运行。

一、小车往返运动用S7-200实现小车往返的自动控制 ，控制过程为按下启动按钮，小车从左边往右边（右边往左边运动）当运动到右边（左边）碰到右边（左边）的行程开关后小车自动做返回运动，当碰到另一边的行程开关后又做返回运动。

如此的往返运动，直到当按下停车按钮后小车停止运动。

▲电气接线图I/O分配表梯形图程序PLC接线图程序调试及结果分析▲控制平台操作面板当按下SB2即i0.0（鼠标点击i0.0f）接通后，Q0.0接通，小车右行（即指示 灯 Q0.0 亮）。

当小车运行碰到右限位开关SQ2即i0.4（用鼠标点击i0.4f，模拟SQ2被压下）接通，此时小车左行（指示灯Q0.0灭，指示灯Q0.1亮），当运行到左边碰到左限位SQ1即i0.3（鼠标点击i0.3f）接通，此时小车又往右运行（指示灯Q0.1灭，指示灯Q0.0亮）。

如此往返运动下去直到按下SB1即i0.2（鼠标点i0.2f）接通，小车停止运行。

附：二、闪光电路当按下启动按钮后，要求在两秒钟内有一秒亮有一秒灭，如此反复，灯一闪一闪 发光。

I/O分配表梯形图程序PLC接线图程序调试及结果分析把编写好的程序下载到西门子s7-200PLC中进行调试。

观察运行结果和实验要求是否相同。

通过在线控制面板进行调试，当按下在线控制面板上的I0.0f（即 I0.0接通）此时Q0.0有输出，Q0.0所接负载灯就亮，同时启动定时器T37开始计时， 当计时一秒后因T37动作，其常闭触点断开，所以Q0.0无输出，所接负载灯灭。

灯灭的同时启动定时器 T38，T38 计时一秒后，把串联在定时器T37的常闭触点断开，所以T37复位，T37常闭触点恢复常闭。

此时Q0.0 又有输出， 所接负载灯又亮。

这样，输出Q0.0上所接的负载灯以接通一秒，断开一秒频率不停的闪烁，直到按下在线控制面板上的 I0.1f(即I0.1接通)，闪光电路不在继续工作。

若想改变灯闪烁的频率只要改变定时器的时间就能够达到改变要求。
