首层平网、层间网、安全通道

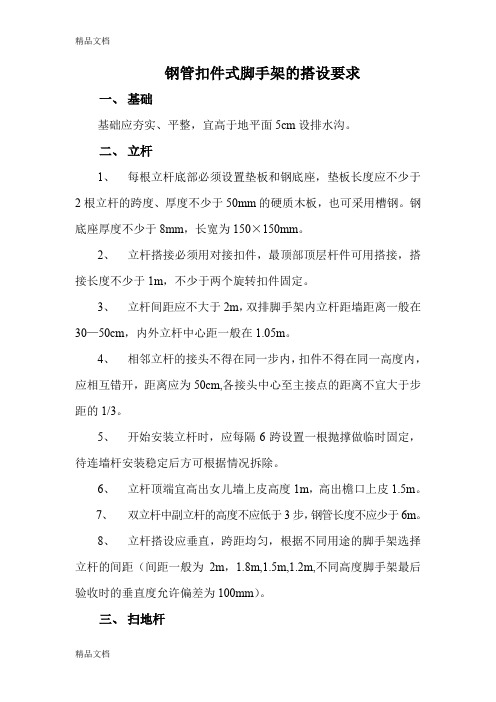

钢管扣件式脚手架的搭设要求一、基础基础应夯实、平整，宜高于地平面5cm设排水沟。

二、立杆1、每根立杆底部必须设置垫板和钢底座，垫板长度应不少于2根立杆的跨度、厚度不少于50mm的硬质木板，也可采用槽钢。

钢底座厚度不少于8mm，长宽为150×150mm。

2、立杆搭接必须用对接扣件，最顶部顶层杆件可用搭接，搭接长度不少于1m，不少于两个旋转扣件固定。

3、立杆间距应不大于2m，双排脚手架内立杆距墙距离一般在30—50cm，内外立杆中心距一般在1.05m。

4、相邻立杆的接头不得在同一步内，扣件不得在同一高度内，应相互错开，距离应为50cm,各接头中心至主接点的距离不宜大于步距的1/3。

5、开始安装立杆时，应每隔6跨设置一根抛撑做临时固定，待连墙杆安装稳定后方可根据情况拆除。

6、立杆顶端宜高出女儿墙上皮高度1m，高出檐口上皮1.5m。

7、双立杆中副立杆的高度不应低于3步，钢管长度不应少于6m。

8、立杆搭设应垂直，跨距均匀，根据不同用途的脚手架选择立杆的间距（间距一般为2m，1.8m,1.5m,1.2m,不同高度脚手架最后验收时的垂直度允许偏差为100mm）。

三、扫地杆1、脚手架必须设纵、横向扫地杆。

2、纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。

3、横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

4、当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差应不大于1米，靠边坡上方的立杆轴线到边坡的距离不应少于500mm。

四、大横杆（纵向杆）1、纵向水平杆宜设置在立杆内侧，其长度不宜少于三跨。

2、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。

3、纵向水平杆的对接扣件应交错布置，两根相邻的纵向水平杆的接头不宜设置在同步或是同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应少于500mm，各接头的中心至最近主节点的距离不宜大于纵距的1/3。

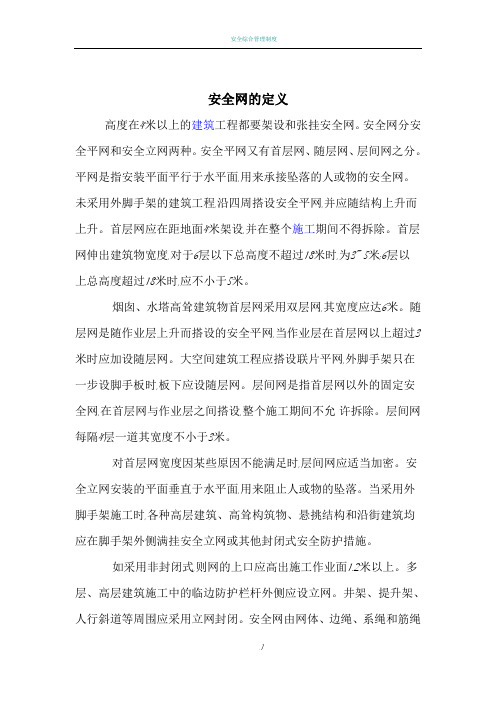

安全网的定义高度在4米以上的建筑工程都要架设和张挂安全网。

安全网分安全平网和安全立网两种。

安全平网又有首层网、随层网、层间网之分。

平网是指安装平面平行于水平面,用来承接坠落的人或物的安全网。

未采用外脚手架的建筑工程,沿四周搭设安全平网,并应随结构上升而上升。

首层网应在距地面4米架设,并在整个施工期间不得拆除。

首层网伸出建筑物宽度,对于6层以下总高度不超过18米时,为3~5米;6层以上总高度超过18米时,应不小于5米。

烟囱、水塔高耸建筑物首层网采用双层网,其宽度应达6米。

随层网是随作业层上升而搭设的安全平网,当作业层在首层网以上超过3米时应加设随层网。

大空间建筑工程应搭设联片平网,外脚手架只在一步设脚手板时,板下应设随层网。

层间网是指首层网以外的固定安全网,在首层网与作业层之间搭设,整个施工期间不允许拆除。

层间网每隔4层一道其宽度不小于3米。

对首层网宽度因某些原因不能满足时,层间网应适当加密。

安全立网安装的平面垂直于水平面,用来阻止人或物的坠落。

当采用外脚手架施工时,各种高层建筑、高耸构筑物、悬挑结构和沿街建筑均应在脚手架外侧满挂安全立网或其他封闭式安全防护措施。

如采用非封闭式,则网的上口应高出施工作业面1.2米以上。

多层、高层建筑施工中的临边防护栏杆外侧应设立网。

井架、提升架、人行斜道等周围应采用立网封闭。

安全网由网体、边绳、系绳和筋绳组成。

网体由断裂力为1471~1961牛顿的网绳组成,形成方形或菱形网目,网目边长不得大于100毫米。

边绳的直径是网绳直径2倍以上,并不小于7毫米平网边绳断裂强力不低于7354牛顿,立网边绳不低于2942牛顿。

系绳是固定安全网于支撑物的,其断裂强力同边绳。

筋绳是在网体中用来增加安全网强度的,其抗拉强力不超过2942牛顿,最小距离不得小于300毫米。

要求每张安全网不超过15千克,能承受800牛顿冲击力。

平网宽度不小于3米,长度一般为6米。

安全平网架设应做成里低外高,网与网之间拼接严密,并要求网内无杂物。

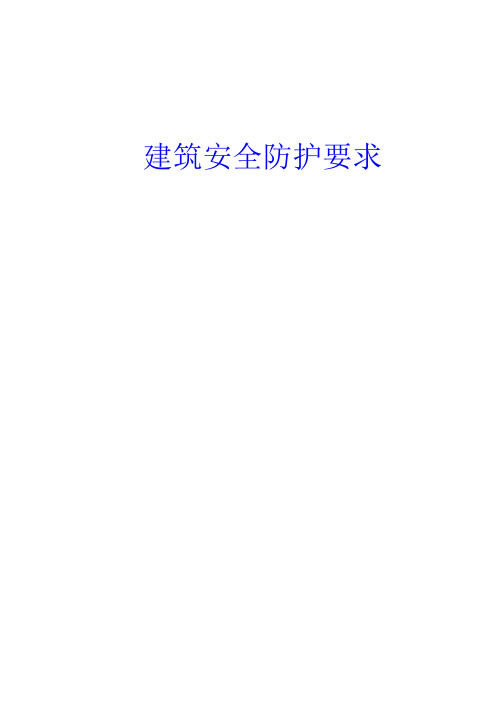

建筑安全防护要求目录（一）安全通道 ................................................................................ （二）临边、洞口防护 .................................................................... （三）施工电梯防护 ........................................................................ （四）卸料平台防护 ........................................................................ （五）外脚手架防护 ........................................................................（一）安全通道1、在进入建筑物入口处，或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。

2、安全通道防护采用Ф48钢管搭设，长度为3000～6000mm（根据建筑物高度确定危险半径），宽度4000mm，高度为3800mm。

3、通道采用双层防护，两层之间间距无为800mm，顶层满铺脚手板，下层铺设50×100@350木坊，上订18mm厚木胶合板。

4、安全通道防护棚顶层设置防护栏杆，高度1200mm，两道水平杆，栏杆间距为400mm红白相间警示油漆，并满挂密目网。

5、安全通道防护棚两侧应设置斜撑，并满挂密目网，所有水平杆控制伸出立杆外侧100mm。

6、安全通道防护棚进口两侧应搭设钢管立柱（900×900），在通道防护棚进口处张挂安全警示标志牌和安全宣传标语。

安全通道效果图平面图1-1剖面图 2-2剖面图3-3剖面图（二）临边、洞口防护1、水平洞口（1）边长在25～200mm（含200mm）的洞口防护洞口楔紧两根木方，洞口上盖18mm厚木胶合板，并用铁钉定牢，面刷红白相间的警示油漆，间距20cm，角度45°。

楼梯安全防护策略楼梯安全防护策略主要包括以下几个方面：1. 安全通道防护：在楼梯口设置防护栏杆，高度一般为1.2米，并设置两道水平杆，栏杆间距为40厘米。

这样可以有效保障行人的安全，避免发生坠楼等意外事故。

2. 分层施工的楼梯口和梯段边防护：对于正在施工的楼梯口和梯段边，必须安装光管或定性化护栏。

顶层楼梯口应随工程结构进度安装正式防护栏杆，防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度不小于1.2米，下杆离地高度不大于0.6米。

对于特殊的楼梯，如圆弧、单跑、梯井过大的，应采用预埋件焊接临时栏杆。

3. 楼梯挡脚防护：采用30厘米以上的木板用螺钉固定在梯板两侧砼上，并刷上红白或黄黑油漆以警示行人。

4. 安全门及防坠落措施：电梯井口应设置高度为1.5米至1.8米的立式钢筋防护门，竖向钢筋间距不大于15厘米，底部设置高度为20厘米的挡脚板，中部设置明显的警示标语。

电梯井内首层和首层以上每隔两层应设置一道水平安全网，安全网应封闭严密。

在未得到上级主管技术、安全部门批准时，不得利用电梯井做垂直运输和垃圾通道。

5. 预留洞口防护：在施工过程中，可能会留下一些预留洞口，为了避免其对结构造成破坏，需要采取相应的防护措施。

例如，可以在洞口周围设置钢筋网或混凝土墙等措施。

此外，对于中小学校建筑的楼梯、走道，在应急情况下要承担疏散的功能，宽度最少应为2人同时通过（每人的宽度应按0.60米计算），超过1.20米的楼梯、走道应按0.60米为单位按比例增加。

同时，学生用楼梯不得采用螺旋楼梯和扇形踏步。

总的来说，楼梯安全防护策略需要综合考虑多个方面，包括安全通道防护、分层施工的楼梯口和梯段边防护、楼梯挡脚防护、安全门及防坠落措施、预留洞口防护等。

同时，还需要特别注意中小学校建筑楼梯的特殊要求，以确保在紧急情况下能够有效地进行疏散。

安全网安全操作规程1 各类建筑施工中必须按规定搭设安全网，安全网分为平网和立网两种。

安全网搭设应搭接严密、牢固、外观整齐，网内不得存留杂物。

2 安全网不得损坏和腐朽，搭设好的平网在承受长1米，底面积2800平方厘米，重100公斤的模拟人形沙包，从10米高处的冲击后，网绳、边绳、系绳不断。

平网的支撑点间距不得大于4米。

3 无外脚手架或采用单排外脚手架和工具式脚手架时，凡高度在4米以上的建筑物，首层四周必须搭设3米宽的平网（20米以上的建筑物搭设6米宽双层网），网底距下方物体表面不得小于3米（20米以上的建筑物不得小于5米）。

支搭的平网直至无高处作业时方可拆除。

4 在施工程20米以上的建筑每隔4层（10米）应搭设一道3米宽的平网。

平网的外边沿应明显高于内边沿500～600毫米。

5 扣件式、门式和碗扣式钢管脚手架，必须在外立杆的内侧搭设立网进行封闭，立网之间必须连接牢固，并与脚手架固定。

6 外挂架、吊篮架在使用过程中，其下方必须按高处作业的标准设置首层平网。

7 20米以上建筑施工的平网一律用组合钢管角架挑支，用钢丝绳绷拉，其外沿应高于内口，并尽量绷直，内口应与建筑锁牢。

8 在施工程的电梯井、采光井、螺旋式楼梯口，除必须设金属可开启式安全防护门外，还应在井口内首层并每隔4层搭设一道平网。

9 无法搭设平网的，必须逐层搭设立网全封闭。

搭设的平网，直至没有高处作业时方可拆除。

《建筑施工安全检查标准》（JGJ59-2011）对安全生产、文明施工作出了明确规定，各省市相继出台了实施细则，通过几年的实施，在安全生产文明施工管理方面有了普遍提高，施工现场对临时用电的布置、脚手架的搭设、物料提升机的安装等都比较重视。

特别是文明施工管理成效比较显著，主要表现在：现场大门的设置、围挡的封闭、五小设施（公室、宿舍、食堂、厕所、沐浴室）的建设、道路的硬化、材料的堆放与标识，八牌三图标牌的布置、场区的绿化以及建筑物周围绿色立网的封闭，进入现场给人以整洁舒适的感觉。

一、现场安全防护设施标准化1.1 脚手架防护做法1、脚手架使用Φ48钢管扎设，并使用符合国家标准要求的密目式安全网进行全封闭。

密目安全网应用符合要求的棕绳、尼龙绳或18#以上金属丝绑扎在脚手架内侧，绷紧绑牢。

2、架体内必须设首层安全平网，每隔两层且高度不超过10米设层间安全平网，操作层满铺脚手板下设随层安全平网。

自顶层往下计，宜每隔12米满铺一层脚手板。

脚手板、平网、立网不得随意拆除。

3、附着式（整体提升式）脚手架必须使用登记备案产品，并由具有相应资质的单位安装。

架体底层的脚手板必须铺设严密，且应用平网及密目安全网兜底。

应设置架体升降时底脚手板可折起的翻板构造，保持架体底层脚手板与建筑物表面在升降和正常使用中的间隙，防止物料坠落。

4、脚手架上应设置方便施工人员作业上下的斜道。

5、脚手架杆件必须涂黄色漆，防护栏杆涂红白相间警示色。

1.2施工现场安全通道、木工棚、搅拌机、砂浆机、分配电箱防护棚采用工具式做法。

具体做法如下：1、工具式安全通道：规格6×2×3m，采用4根Φ100无缝钢管作为立柱；2道由2榀桁架梁组成的支撑系统通过法兰盘使用螺栓与钢管立柱进行固定；上部铺设单层50mm厚木板或双层25mm木板、竹笆、竹胶板作为防雨防砸防护；下部两侧采用钢筋焊接1200mm 高防护栏杆进行封闭，也可采用竹胶板全封闭；正立面上挂400mm高有关警示标志，两侧各400mm书写企业经营理念。

2、工具式木工棚：规格6×6×3m，采用6根Φ100无缝钢管作为立柱；3道由2榀桁架梁组成的支撑系统通过法兰盘使用螺栓与钢管立柱进行固定；上部铺设50mm厚木板作为防雨防砸防护。

（如设备较大，也可根据实际情况增大尺寸）3、工具式搅拌机、砂浆机安全防护棚：规格3×3×3m，采用4根Φ100无缝钢管作为立柱；2道桁架梁支撑系统通过法兰盘使用螺栓与钢管立柱进行固定；上部铺设50mm厚木板作为防雨防砸防护。

安全通道、防护棚搭设方案XXX建设本文旨在介绍玺樾府3#、4#、5#、6#、7#、8#、9#、14#、15#、19#楼、S-6#、S-7#、S-8#、S-9#、S-10#及地下车库二区的临时安全防护棚搭设，以确保施工现场的安全。

编制依据包括多项标准和规范，如《建筑施工脚手架安全技术统一标准》、《建筑施工安全检查标准》等。

本工程总建筑面积约.08㎡，其中地下㎡，地上㎡。

施工现场塔吊大臂下的办公室活动房是安全工作的重要一环，因此必须搭设临时安全防护棚。

施工准备包括场地准备和材料准备。

场地已经进行了硬化，现场为混凝土地面。

临时安全通道、防护棚主体骨架采用Ø48×3.0脚手钢管，并采用直角扣件、旋转扣件进行连接。

棚面采用竹笆铺设。

安全通道、防护棚的搭设步骤包括混凝土地面、锚地钢管、扫地杆、外围立杆、纵向水平杆、横向水平杆、铺第一层竹笆片、棚顶钢管、横向水平杆、铺第二层竹笆片、防护栏杆、围竹笆片。

在搭设过程中，剪刀撑应随架体搭设高度同步进行。

具体搭设细节包括钢管打入地下1m深作为锚固用，扫地杆与锚入地下的钢管用直角扣件连接，立杆间距2.1m，水平管高度1.8m。

安全通道、防护棚架的棚顶离地高度应≥6米，棚顶应设置二层，棚顶间隔高度≥0.6米。

首层棚顶上部应选用不漏尘、符合抗冲击强度的板材予以全覆盖，确保无坠落粉尘和杂物。

钢管材料上必须涂刷警示漆。

安全通道的两侧采用密目式安全网进行封闭，该网挂设在外排架的内侧。

通道门口设置“安全通道”标示牌，并张贴悬挂醒目的安全提醒警示标志。

在工程主体完成后，塔吊拆除后，即进行拆除施工。

拆除施工原则上应从搭设标高位置向下进行。

在拆除前，施工班组应对防护棚进行全面检查，确定无严重变形的情况后，方可进行拆除施工。

如遇到强风、雨雪等特殊气候，不得进行脚手架的拆除施工，夜间也不允许进行拆除施工。

实施拆除作业班组进入现场后，应先进行检查加固松动部位，并清除棚顶垃圾及各种物体。

工程项目部安全防护标准化管理工作细则第一章总则第一条为加强项目部安全管理工作，切实增强安全防范意识，全面提高作业现场安全防护规范化、标准化、制度化，根据《项目安全生产标准化管理手册》，并参考《中铁二局房建工程项目安全质量和文明施工标准指南》，编制此制度。

第二条本制度包括作业现场的安全标识、临边防护、脚手架防护、防护棚、安全通道、围挡和安全防护用品。

第二章安全标识第一节安全禁止标识第三条定义与样式：为确保安全，在特殊的地方悬挂相应的禁止性标识牌，杜绝不安全行为的发生。

禁止标识牌的基本样式是长方形白色衬底，涂写红色圆形带斜杠的禁止标识，下方文字辅助标识衬底色为红色，字体为黑体字，白色字。

第四条标识牌采用镀锌铁板、PVC板或塑料板制作，面层采用不干胶制作。

第五条标识牌尺寸为：宽×高=400×500mm。

第六条禁止内容根据图标自定。

第七条根据《安全标识及其使用导则》（GB2894-2008）的要求，不同类型标识牌同时设置时，应按警告、禁止、指令、提示的顺序，先左后右，先上后下的排列。

第二节安全警示标识第八条定义与样式：为确保安全，在特殊的地方悬挂相应的警告性标识牌，杜绝不安全行为的发生。

警告标识牌的基本样式是白色长方形衬底，涂写黄色正三角形及黑色标识符警告标识，下方为黑框白底，黑体黑字。

第九条标识牌采用镀锌铁板、PVC板或塑料板制作。

第十条标识牌尺寸为：宽×高=400×500mm。

第十一条禁止内容根据图标自定。

第三节 安全指令标识第十二条 定义与样式：在必须穿着保护用品的地方悬挂相应的指令标识牌，提示使用保护性用具，防止发生意外。

指令标识牌为白色长方形衬底，上面涂写蓝色圆形标识，标识符为白色，下方文字辅助标识衬底色为蓝色，字体为黑体，白色字。

第十三条 标识牌采用镀锌铁板、PVC 板或塑料板制作。

第十四条 标识牌尺寸为：宽×高=400×500mm 。
