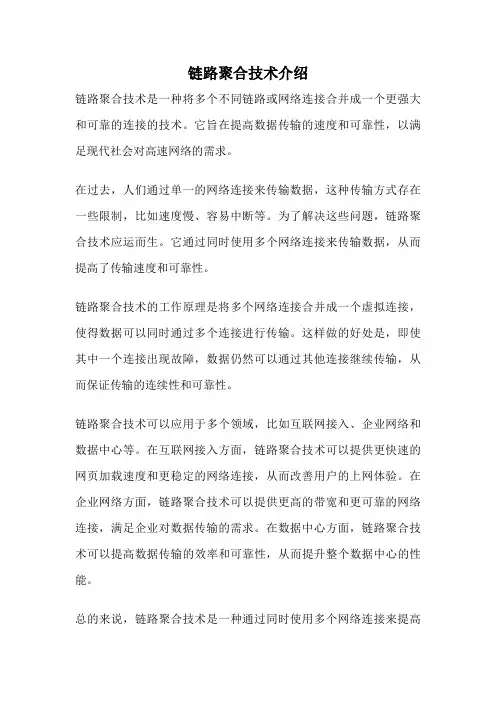

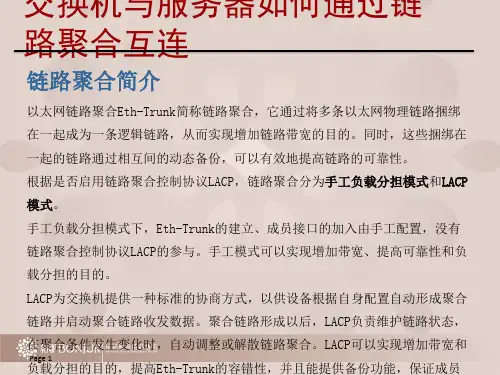

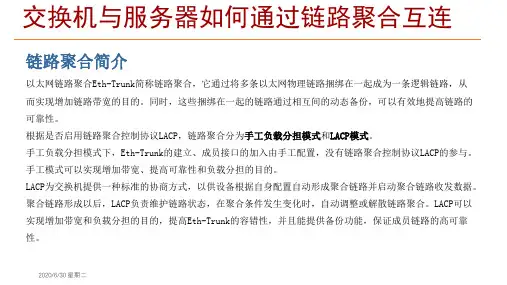

链路聚合技术介绍
链路聚合技术是一种将多个不同链路或网络连接合并成一个更强大和可靠的连接的技术。
它旨在提高数据传输的速度和可靠性，以满足现代社会对高速网络的需求。
在过去，人们通过单一的网络连接来传输数据，这种传输方式存在一些限制，比如速度慢、容易中断等。
为了解决这些问题，链路聚合技术应运而生。
它通过同时使用多个网络连接来传输数据，从而提高了传输速度和可靠性。
链路聚合技术的工作原理是将多个网络连接合并成一个虚拟连接，使得数据可以同时通过多个连接进行传输。
这样做的好处是，即使其中一个连接出现故障，数据仍然可以通过其他连接继续传输，从而保证传输的连续性和可靠性。
链路聚合技术可以应用于多个领域，比如互联网接入、企业网络和数据中心等。
在互联网接入方面，链路聚合技术可以提供更快速的网页加载速度和更稳定的网络连接，从而改善用户的上网体验。
在企业网络方面，链路聚合技术可以提供更高的带宽和更可靠的网络连接，满足企业对数据传输的需求。
在数据中心方面，链路聚合技术可以提高数据传输的效率和可靠性，从而提升整个数据中心的性能。
总的来说，链路聚合技术是一种通过同时使用多个网络连接来提高
传输速度和可靠性的技术。
它可以应用于多个领域，提供更快速、更稳定和更可靠的网络连接。
随着科技的不断发展，链路聚合技术有望在未来得到更广泛的应用。
相信通过不断的创新和发展，链路聚合技术将为人们的生活带来更多便利和可能性。

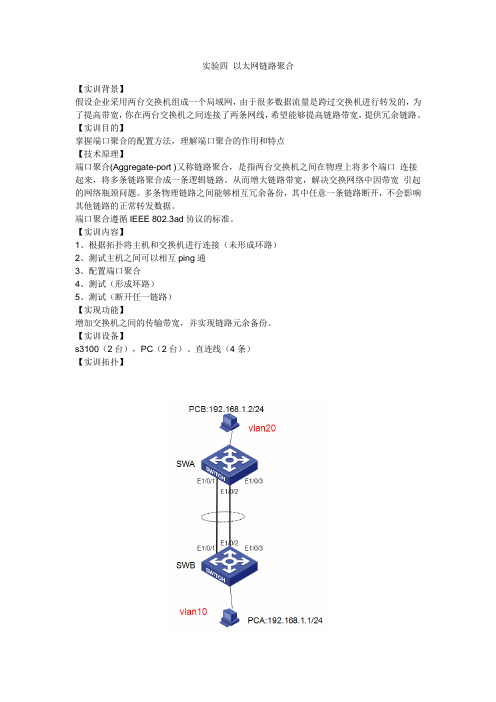

实验四以太网链路聚合【实训背景】假设企业采用两台交换机组成一个局域网，由于很多数据流量是跨过交换机进行转发的，为了提高带宽，你在两台交换机之间连接了两条网线，希望能够提高链路带宽，提供冗余链路。
【实训目的】掌握端口聚合的配置方法，理解端口聚合的作用和特点【技术原理】端口聚合(Aggregate-port )又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路。
从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。
多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。
端口聚合遵循IEEE 802.3ad协议的标准。
【实训内容】1、根据拓扑将主机和交换机进行连接（未形成环路）2、测试主机之间可以相互ping通3、配置端口聚合4、测试（形成环路）5、测试（断开任一链路）【实现功能】增加交换机之间的传输带宽，并实现链路元余备份。
【实训设备】s3100（2台），PC（2台）、直连线（4条）【实训拓扑】【实训步骤】1、在交换机SwitchA 上创建Vlan 10，并将端口划分到Vlan 10 中。
<h3c><h3c>system-view ！进入全局配置模式[h3c]sysname SwitchA[SwitchA] vlan 10 ！创建Vlan 10[SwitchA-vlan10]name caiwu ！将Vlan 10 命名为caiwu[SwitchA-vlan10] port Ethernet1/0/3 to Ethernet1/0/10 ！将端口划分到Vlan 10 [SwitchA-vlan10]quit验证测试：验证已创建了Vlan 10，并将端口已划分到Vlan 10 中SwitchA#display vlan id 102、在交换机SwitchA 上配置聚合端口。
<SwitchA>system-view[SwitchA] link-aggregation group 1 mode manua ！创建聚合接口AG1 模式为manua [SwitchA] quit[SwitchA] interface e 1/0/1 ！进入接口0/1[SWITCHA-Ethernet1/0/1]port link-type trunk ：设置为trunk模式[SwitchA-ethernet0/1] port link-aggregation group 1 ！配置接口1/0/1 属于AG1 [SwitchA] interface E 0/2！进入接口0/2[SWITCHA-Ethernet1/0/2]port link-type trunk ：设置为trunk模式[SwitchA-ethernet0/2] port link-aggregation group 1 ！配置接口1/0/2 属于AG1 [SwitchA-ethernet0/2] quit验证测试：验证接口ethernet 0/1和0/2 属于AG1[SwitchA]disp aggregatePort verbose3、在交换机SwitchB 上创建Vlan 10，并将0/10 端口划分到Vlan 10 中。
实验五交换机链路聚合【实验名称】交换机链路聚合（802.3ad冗余备份测试）【实验目的】理解链路聚合的配置及原理。
【背景描述】假设某企业采用２台交换机组成一个局域网，由于很多据流量是跨过交换机进行传送的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在２台交换机之间采用２根网线互连，并将相应的２个端口聚合为一个逻辑端口，现要在交换机上做适当配置来实现这一目标。
【实现功能】增加交换机之间的传输带宽，并实现链路冗余备份。
【实验拓扑】SwitchA F0/1 F0/1SwitchBF0/2 F0/2【实验设备】S2126G【实验步骤】步骤１．在交换机SwitchA上创建Vlan10,并将０／５端口划分到Vlan 10中switchA#configure terminal ！进入全局配置模式switchA(config)#vlan 10 ！创廚VLAN10switchA(config-vlan)#name sales ！将其命名为salesswitchA(config-vlan)#exitswitchA(config)#interface fastethernet 0/5 !进入接口配置模式switchA(config-if)#switchport access vlan 10 ！将0/5端口划分到VLAN 10中步骤２．在交换机SwitchA 上配置聚合端口switchA(config)#interface aggregateport 1 !创建聚合接口AG1switchA(config-if)#switchport mode trunkswitchA(config-if)#exitswitchA(config)#interface range fastethernet 0/1-2 ！进入接口0/1和0/2 switchA(config-if-range)#port-group 1 ！配置接口0/1和0/2属于AG1验证测试：验证接口fastethernet 0/1和0/2属于AG1switchA#show aggregateport 1 summaryAggregatePort MaxPorts SwitchPort Mode Ports------------- -------- ---------- ------ -----------------------Ag1 8 Enabled Trunk Fa1/0/1, Fa1/0/2步骤３．在交换机SwitchB 上创建Vlan 10,并将0/5端口划分到Vlan 10中SwitchB#configure terminal ！进入全局配置模式SwitchB(config)#vlan 10 ！创建VLAN10SwitchB(config-vlan)#name sales ！将其命名为salesSwitchB(config-vlan)#exitSwitchB(config)#interface fastethernet 0/5 !进入接口配置模式SwitchB(config-if)#switchport access vlan 10 ！将0/5端口划分到VLAN 10中步骤４．在交换机SwitchB 上配置聚合端口SwitchB(config)#interface aggregateport 1 !创建聚合接口AG1SwitchB(config-if)#switchport mode trunk ！SwitchB(config-if)#exitSwitchB(config)#interface range fastethernet 0/1-2 ！进入接口0/1和0/2 SwitchB(config-if-range)#port-group 1 ！配置接口0/1和0/2属于AG1步骤５．验证当交换机之间的一条链路断开时，PC1与ＰＣ2仍能互相通信c:\ping 192.168.10.20 -t【注意事项】只有同类型端口才能聚合为一个端口。

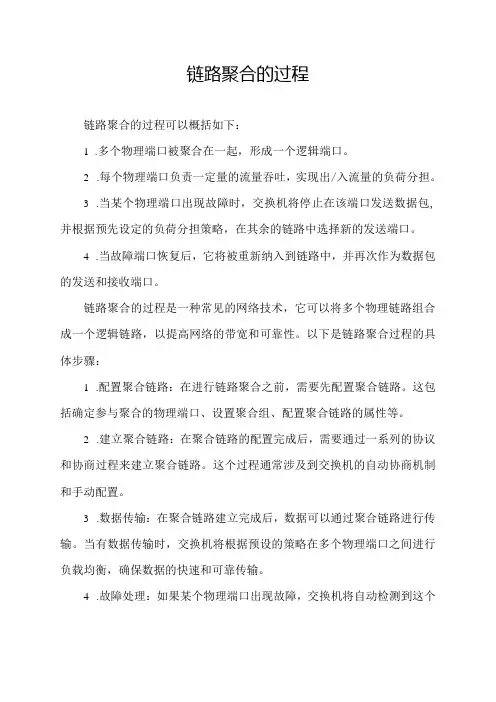

链路聚合的过程链路聚合的过程可以概括如下：1.多个物理端口被聚合在一起，形成一个逻辑端口。
2.每个物理端口负责一定量的流量吞吐，实现出/入流量的负荷分担。
3.当某个物理端口出现故障时，交换机将停止在该端口发送数据包,并根据预先设定的负荷分担策略，在其余的链路中选择新的发送端口。
4.当故障端口恢复后，它将被重新纳入到链路中，并再次作为数据包的发送和接收端口。
链路聚合的过程是一种常见的网络技术，它可以将多个物理链路组合成一个逻辑链路，以提高网络的带宽和可靠性。
以下是链路聚合过程的具体步骤：1.配置聚合链路：在进行链路聚合之前，需要先配置聚合链路。
这包括确定参与聚合的物理端口、设置聚合组、配置聚合链路的属性等。
2.建立聚合链路：在聚合链路的配置完成后，需要通过一系列的协议和协商过程来建立聚合链路。
这个过程通常涉及到交换机的自动协商机制和手动配置。
3.数据传输：在聚合链路建立完成后，数据可以通过聚合链路进行传输。
当有数据传输时，交换机将根据预设的策略在多个物理端口之间进行负载均衡，确保数据的快速和可靠传输。
4.故障处理：如果某个物理端口出现故障，交换机将自动检测到这个故障，并停止在该端口发送数据。
同时，交换机将根据预设的策略在其余的链路中选择新的发送端口，以保证数据的可靠传输。
5.维护和监控：为了确保聚合链路的正常运行，需要定期进行维护和监控。
这包括检查物理端口的状态、监视数据传输的质量、定期检查配置等。
总的来说，链路聚合的过程是一个复杂的过程，需要仔细的配置和监控。
通过使用链路聚合技术，可以提高网络的带宽和可靠性，满足不断增长的网络需求。

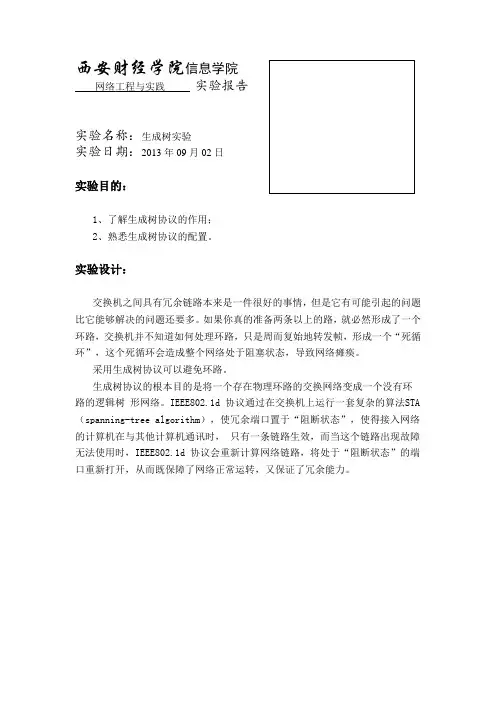

西安财经学院信息学院Array网络工程与实践实验报告实验名称：生成树实验实验日期：2013年09月02日实验目的：1、了解生成树协议的作用；2、熟悉生成树协议的配置。
实验设计：交换机之间具有冗余链路本来是一件很好的事情，但是它有可能引起的问题比它能够解决的问题还要多。
如果你真的准备两条以上的路，就必然形成了一个环路，交换机并不知道如何处理环路，只是周而复始地转发帧，形成一个“死循环”，这个死循环会造成整个网络处于阻塞状态，导致网络瘫痪。
采用生成树协议可以避免环路。
生成树协议的根本目的是将一个存在物理环路的交换网络变成一个没有环路的逻辑树形网络。
IEEE802.1d 协议通过在交换机上运行一套复杂的算法STA （spanning-tree algorithm），使冗余端口置于“阻断状态”，使得接入网络的计算机在与其他计算机通讯时，只有一条链路生效，而当这个链路出现故障无法使用时，IEEE802.1d 协议会重新计算网络链路，将处于“阻断状态”的端口重新打开，从而既保障了网络正常运转，又保证了冗余能力。
下图为实验时的操作内容图和拓扑结构：设备配置记录：网线连接：步骤：一、正确连接网线，恢复出厂设置之后，做初始配置交换机A：switch#configswitch(Config)#hostname switchAswitchA(Config)#interface vlan 1switchA(Config-If-Vlan1)#ip address 192.168.1.1 255.255.255.0switchA(Config-If-Vlan1)#no shutdownswitchA(Config-If-Vlan1)#exitswitchA(Config)#交换机B：switch#configswitch(Config)#hostname switchBswitchB(Config)#interface vlan 1switchB(Config-If-Vlan1)#ip address 10.1.157.101 255.255.255.0switchB(Config-If-Vlan1)#no shutdownswitchB(Config-If-Vlan1)#exitswitchB(Config)#二、“PC1 ping PC2 –t ”观察现象1、ping不通；2、所有连接网线的端口的绿灯很频繁地闪烁，表明该端口收发数据量很大，已经在交换机内部形成广播风暴。
交换机端口链路聚合交换机端口链路聚合描述：链路聚合就是将交换机上多个端口物理上连接起来，逻辑捆绑在一起。
1、形成较大宽带的端口。
2、实现负载分担，并提供冗余链路下面使用华为交换机进行配置步骤讲述一：配置手工负载分担模式链路聚合示例图1. 配置手工负载分担模式链路聚合组网图SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，创建Eth-Trunk接口并加入成员接口，为VLAN间通信提供较大的链路带宽及一定的冗余度，保证数据传输和链路的可靠性。
操作步骤配置前链路端口先不物理连接端口或将端口Shutdown，避免出现广播风暴。
在SwitchA创建Eth-Trunk接口并加入成员接口。
SwitchB配置与SwitchA类似，不再赘述。
<HUAWEI> system-view [HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3[SwitchA-Eth-Trunk1] quit创建VLAN并将接口加入VLAN。
SwitchB配置与SwitchA类似，不再赘述。
[SwitchA] vlan batch 10 20[SwitchA] interface gigabitethernet 0/0/4[SwitchA-GigabitEthernet0/0/4] port link-type trunk[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10[SwitchA-GigabitEthernet0/0/4] quit[SwitchA] interface gigabitethernet 0/0/5[SwitchA-GigabitEthernet0/0/5] port link-type trunk[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20[SwitchA-GigabitEthernet0/0/5] quit配置Eth-Trunk1接口允许VLAN10和VLAN20通过[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] port link-type trunk[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20配置Eth-Trunk1的负载分担方式，。

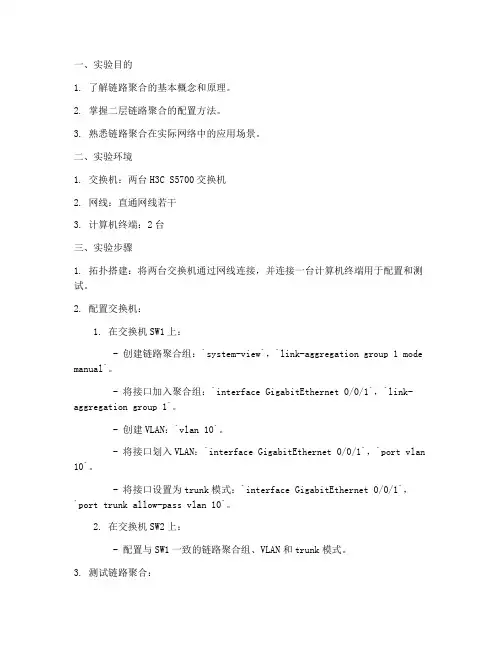

一、实验目的1. 了解链路聚合的基本概念和原理。
2. 掌握二层链路聚合的配置方法。
3. 熟悉链路聚合在实际网络中的应用场景。
二、实验环境1. 交换机：两台H3C S5700交换机2. 网线：直通网线若干3. 计算机终端：2台三、实验步骤1. 拓扑搭建：将两台交换机通过网线连接，并连接一台计算机终端用于配置和测试。
2. 配置交换机：1. 在交换机SW1上：- 创建链路聚合组：`system-view`，`link-aggregation group 1 mode manual`。
- 将接口加入聚合组：`interface GigabitEthernet 0/0/1`，`link-aggregation group 1`。
- 创建VLAN：`vlan 10`。
- 将接口划入VLAN：`interface GigabitEthernet 0/0/1`，`port vlan 10`。
- 将接口设置为trunk模式：`interface GigabitEthernet 0/0/1`，`port trunk allow-pass vlan 10`。
2. 在交换机SW2上：- 配置与SW1一致的链路聚合组、VLAN和trunk模式。
3. 测试链路聚合：1. 在计算机终端上配置IP地址，并确保与交换机SW1的VLAN 10在同一网段。
2. 使用ping命令测试计算机终端与另一台计算机终端之间的连通性。
四、实验结果与分析1. 链路聚合成功：在配置完成后，使用ping命令测试计算机终端之间的连通性，结果显示连通性良好，说明链路聚合配置成功。
2. 带宽提升：链路聚合将多个物理接口聚合为一个逻辑接口，从而提高了链路的带宽。
在实际应用中，可以根据需要配置链路聚合组中的端口数量，以实现更高的带宽。
3. 故障备份：链路聚合支持故障备份功能，当其中一个链路出现故障时，其他链路可以自动接管流量，保证网络的稳定性。
五、实验结论1. 链路聚合是一种提高网络带宽和稳定性的有效方法。
