欧家科普轻钢别墅技术知识近期，轻钢别墅房屋在国家的大力推广之下越发火热，但随之而来的是对传统建房的冲击，各种谣言纷纷而至，有说不安全的，有说不环保的，价格贵的，不隔音的...为了让大家对轻钢别墅的技术知识有更具体的了解，特找到以下相关的技术参考资料简文与大家分享。
1.轻钢别墅地板施工：欧家轻钢别墅的地面空间由冷弯薄壁钢框架或组合梁，地板OSB 结构板，支撑和连接件组成。
使用的材料是定向刨花板（缩写：OSB 板）、水泥纤维板、胶合板。
以上这些轻质地板可承受每平方米316至365千克的负荷。
轻钢别墅的地板结构重量仅为中国传统混凝土板体系重量的四分之一到六分之一。
2、轻钢别墅屋面系统：欧家轻钢别墅顶系统是由屋架、结构OSB面板、防水层、轻型屋瓦（金属或沥青瓦片，我们一般使用沥青瓦片，当然，这都是根据顾客的要求来选择的）组成。
轻钢结构的屋顶外观可以有多种组合，也有多种材料。
在保证防水技术的前提下，外观有多种选择。
3、轻钢结构房屋的墙体结构：轻钢别墅的墙体主要由墙框架柱、墙顶梁、墙底梁、墙墙、板支撑、和连接件组成。
轻钢别墅一般采用内横墙作为结构的承重墙，墙柱为C形轻钢龙骨构件，其壁厚取决于荷载，通常为0.75~1.5mm，墙柱间距一般为400~600 mm。
欧家轻钢别墅的墙体结构布置能有效地承受并可靠地传递竖向荷载，且布置方便灵活。
4、轻钢别墅建筑保温节能技术：为了保证轻钢别墅的保温效果，建筑外墙和屋顶使用的保温隔热材料（我们可以根据客户要求提供多种选择，但通常我们使用吸音玻璃棉、挤塑板等）可以长期使用。
在欧家轻钢别墅中，除了在墙与柱之间填充玻璃纤维外，在墙的外侧还附着一层保温材料，有效地将从墙柱到外墙板热桥隔断了；在楼层之间搁栅内填充玻璃纤维，以减少通过墙体的热传递；所有内墙的墙和柱之间填充玻璃纤维，以减少家庭墙之间的热传递。
5、轻钢别墅建筑防火技术：欧家轻钢别墅在墙体两侧和楼板天花板上贴防火石膏板，普通防火墙和家庭墙壁采用25.4 mm厚（1英寸）石膏板保护，满足1小时防火要求。
轻钢别墅构成系统
一、轻钢别墅的墙体系统
轻钢结构住宅的墙体主要由墙架柱、墙顶梁、墙底梁、墙体支撑、墙板和连接件组成。
轻钢结构住宅一般将内横墙作为结构的承重墙，墙柱为C形轻钢构件，其壁厚根据所受的荷载而定，通常为0.8～1.2毫米，墙柱间距一般为400～600毫米，结构内外使用石膏板结构板组成密肋板式墙体结构，该结构建筑整体性好、结构自重轻。
二、轻钢别墅的楼面系统
轻钢结构住宅的楼面由冷弯薄壁型钢架或组合梁、楼面OSB结构板，支撑、连接件等组成。
所用的材料是定向刨花板，水泥纤维板，以及胶合板。
在这些轻质楼面上每平方米可承受300～500公斤的荷载。
轻钢结构住宅的楼面结构体系重量仅为国内传统的混凝土楼板体系的四分之一到六分之一，但其楼面的结构高度将比普通混凝土板高100～200毫米。
楼面可以根据您的需要来做处理，瓷砖，木地板都是可以选择的材料。
三、轻钢别墅的屋面系统
轻钢结构住宅屋面系统是由屋架、结构OSB面板、防水层、轻型屋面瓦组成的。
轻钢结构的屋面，外观可以有多种组合，材料可以选用沥青瓦，金属瓦，树脂瓦，陶瓦，琉璃瓦等等。
轻型房屋钢结构体系1.M B建筑体系概况轻型房屋钢结构体系，又称MB《MB的英文全称modern building》建筑体系，是采用合金钢方管钢内灌混凝土为柱，帽型钢管内灌注混凝土为梁及压型钢板或帽型钢井格梁上铺设一次性模板与混凝土组合成楼板的一种新结构建筑体系《MB建筑体系——钢包混凝土构造的建筑体系》2.其与传统的施工区别主要实现建筑产品的规格化、工业化生产，实现建筑施工中的整体吊装、实现建筑施工由湿作业向干作业转化、实现建筑围护结构的轻质化、环保化等。
3.MB建筑体系按其使用范围可分为俩种MB—1体系（低层1–3层轻钢轻板住宅）适用于市郊豪宅和农村经济住宅建筑。
采用薄壁轻钢龙骨为受力构件组成的空间桁架结构作为承重体系MB—2体系（多、高层轻钢轻板住宅）。
适用于城市多、高层住宅建筑。
采用钢与混凝土组合框架结构作为承重体系。
3.MB建筑体系主要新型材料如耐候钢、铝合金板、稻草板﹙传热系数符合节能住宅的标准﹚等，不用粘土砖4.MB建筑体系优点与缺点优点 1 建设速度快﹙施工工厂化，产业化，实现从湿作业法到干作业法转化﹚2抗震性能好﹙自重轻，梁柱连接整体性好﹚3标准高成本低﹙施工工厂生产规格化﹚4节能，节材，环保﹙新型材料传热系数符合节能住宅的标准、拆迁房屋材料可二次利用、工地施工噪声小等﹚5解决建设项目资金短缺﹙与甲方合作协议相关﹚缺点 1 维护系统和墙面维护的蒙皮效应设计不成熟2 对风荷载敏感﹙主要是维护结构较薄弱﹚3 墙、门、屋面新型材料需要更多突破4规范不完善5 缺乏绿色建材评判标准和检验方法6 防火、防锈5.MB建筑体系相关软件STS 3D3S SFCAD MESTEEL STRAPSTAAD XSTEEL SCIL STRUCADSAP2000。
轻钢别墅建筑施工方案范本轻钢别墅建筑施工方案范本一、工程概况轻钢别墅工程项目位于XX市，总占地面积XXX平方米，工程建筑面积XXX平方米，是一座X层的轻钢结构别墅，建筑高度X米。
二、施工组织方案1. 施工组织机构：本项目由总工程师、总监理工程师、总施工员、安全员、材料员、施工人员等组成施工组织机构，各人员职责明确，密切配合，确保施工进度和质量。
2. 临时设施：提供临时办公地点和生活设施，配备必要的设备和工具，保证施工期间作业人员的正常工作和生活需求。
3. 安全防护：设立施工现场安全警示标志，确保施工场地的安全，严格执行国家安全生产法规和相关施工安全标准，强化施工现场管理，提供必要的安全防护设施。
4. 施工计划：制定详细的施工计划，包括物料供应计划、材料和设备进场计划、工期计划等，确保施工进度的合理安排和有效控制。
三、工程施工方案1. 地基工程：进行现场勘测，按照设计要求进行基础开挖、回填、夯实，确保地基稳定可靠。
2. 框架结构工程：按照设计图纸，进行轻钢结构的加工制作和现场组装，确保结构牢固、稳定。
3. 构筑物施工：包括墙体施工、屋面施工、外墙装饰等，采用轻钢材料进行施工，确保施工质量和施工速度。
4. 防水工程：进行屋顶、墙体、地下室等防水处理，采用专业防水材料和工艺，确保建筑物的防水性能。
5. 电气工程：按照设计要求进行电缆敷设、开关插座安装、照明设备安装等工作，确保电气设备安全可靠。
6. 给排水工程：进行卫生间、厨房等给排水管道安装，根据设计图纸进行管道走向布置和设备安装，确保给排水系统正常运行。
7. 室内装饰工程：进行地板铺装、墙面涂料、门窗安装、卫浴设备安装等，按照设计要求进行细节施工，确保装饰效果和使用功能。
8. 绿化工程：进行庭院绿化、植被种植等工作，提升建筑物的环境效果和景观价值。
四、质量控制方案1. 建立质量管理体系，明确施工中各阶段的质量控制要求和检测标准。
2. 加强施工过程中的技术交底和工艺指导，确保施工人员操作规范。

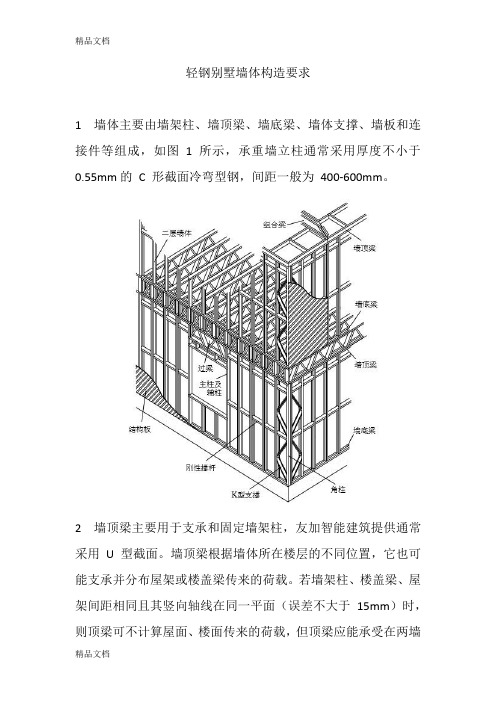

轻钢别墅墙体构造要求1 墙体主要由墙架柱、墙顶梁、墙底梁、墙体支撑、墙板和连接件等组成，如图 1 所示，承重墙立柱通常采用厚度不小于0.55mm的C 形截面冷弯型钢，间距一般为400-600mm。
2 墙顶梁主要用于支承和固定墙架柱，友加智能建筑提供通常采用U 型截面。
墙顶梁根据墙体所在楼层的不同位置，它也可能支承并分布屋架或楼盖梁传来的荷载。
若墙架柱、楼盖梁、屋架间距相同且其竖向轴线在同一平面（误差不大于15mm）时，则顶梁可不计算屋面、楼面传来的荷载，但顶梁应能承受在两墙架柱之间一个1.1kN 集中荷载（施工荷载）。
若屋架或楼盖梁设置在两个墙架柱之间时，则顶梁应能承受屋架或楼盖梁传来的荷载并将其分布与相邻的墙架柱上。
3 墙底梁主要用于墙体与基础或下部墙体固定件或锚栓的连接，可不计算屋面、楼面和墙面等传来的荷载，通常墙底梁采用与墙顶梁相同的尺寸。
4 为保证建筑物在施工期间和建成后的整体稳定性，友加智能建筑提供且具有承担平行于墙面的水平风荷载、地震作用的能力，应在建筑物承重墙平面内设置支撑。
支撑宜布置在承重墙两端，支撑可采用以下几种形式，如图4 所示。
1 墙板支撑（蒙皮支撑）（图4a）：起支撑作用的墙板必须是布满整块墙面的墙面板，友加智能建筑提供墙板应与墙架柱通过连接件连成整体，墙板支撑是利用墙体抗剪蒙皮效应来承受水平荷载。
当采用墙板支撑时，在施工阶段，应对墙架设置临时附加支撑。
2 冷弯薄壁型钢支撑（刚性支撑）（图4b）：在墙体骨架内采用冷弯薄壁型钢构件做成交叉支撑或K 型支撑，友加智能建筑提供刚性支撑不仅可承受拉力也可承受压力。
3 钢带支撑（柔性支撑）（图4c）：在墙架内采用钢带构件做成交叉支撑，钢带截面尺寸不宜小于40mm×0.75mm，两个交叉钢带可布置在墙架柱同一外侧，也可分别布置在墙架柱两侧，钢带支撑两端用自攻螺钉与墙架柱连接。
钢带支撑宜设置张紧装置，只承受拉力。
5 为避免工厂组装的整块墙体在运输和安装期间出现菱形松动变形并确保墙架柱垂直度和准确就位，友加智能建筑提供宜在墙架柱中部沿墙体水平方设置水平系杆（又称刚性撑杆），水平系杆采用U 型或 C 型截面构件，设置附加角钢连接件，并在角钢两肢分别用自攻螺钉与系杆和墙架柱腹板连接（图5a）。
轻钢屋面荷载一、金属屋面1、0、9mm铝镁锰合金屋面板4、5 kg/㎡2、屋面板主、次檩条9、5 kg/㎡（按规范取值初步估算为□200*100* 3、C120*60*20*3）3、1、5mm厚PVC防水卷材2、0 kg/㎡4、100㎜厚的保温棉3、2 kg/㎡（按容重32kg/m3的玻璃棉计算）5、隔气层 0、2 kg/㎡6、 0、8mm瓦楞压型钢板8、0 kg/㎡7、底板檩条C120*60*20*32、1 kg/㎡8、配件辅材（铝支架、螺丝等）3、0 kg/㎡合计：金属屋面自重为32、5 kg/㎡（未包含钢主檩）二、屋面檐口1、20mm厚铝蜂窝板7、5 kg/㎡2、结构龙骨8、0 kg/㎡3、1、5mm厚PVC防水卷材2、0 kg/㎡4、100㎜厚的保温棉3、2 kg/㎡（按容重32kg/m3的玻璃棉计算）5、100㎜厚的保温玻璃棉2、4kg/㎡6、隔气层 0、2 kg/㎡7、底板檩条C120*60*20*32、1 kg/㎡8、配件辅材（收边板、螺丝等）3、0 kg/㎡合计：檐口部分自重为28、4 kg/㎡三、屋面天沟1、1、5mm厚PVC防水卷材2、6 kg/m2、4mm厚不锈钢板42、9 kg/m3、100㎜厚的保温棉4、2 kg/m（按容重32kg/m3的玻璃棉计算）4、隔气层 0、3 kg/m5、0、8mm瓦楞压型钢板9、2 kg/m6、结构檩条C120*60*20*328 kg/m合计：屋面天沟自重为87、2kg/m （未包含钢主檩）建议：1、天沟不锈钢板采用2mm厚即可满足使用要求；2、天沟内可取消1、5mm厚PVC防水卷材。
不锈钢板采用氩弧焊接，并且须做闭水试验保证水密性。
另外，在施工期间，屋面天沟兼有运送马道的作用，铺设的PVC材料容易被损坏。
轻钢结构中日荷载主要分为屋面荷载（恒载及活载）、楼面荷载（恒载及活载）、地面堆载（活载）及墙体荷载（恒载及活载）。
各种恒载取值以建筑设计说明（条件图）中注明的材料为准；各种活载取值根据建筑图（条件图）中注明的使用功能确定。
最全轻钢别墅详细预算表1.土地准备费用
-土地测量和勘察费用
-土地平整和清理费用
-土地围栏和道路建设费用
2.设计费用
-建筑设计和结构设计费用
-室内设计和装修设计费用
-景观设计费用
3.基础工程费用
-地基处理费用（如填方、挖土、土石方平衡等）-基础建设费用（如地下排水、通风、电线等）4.结构工程费用
-轻钢结构材料费用（如轻钢梁、柱、墙等）
-防水、防潮材料费用
-钢结构制作和安装费用
5.建筑工程费用
-墙体、屋面和门窗材料费用
-内外墙粉刷材料费用
-地板和吊顶材料费用
6.电气工程费用
-电线、插座和开关费用
-照明和电器设备费用
-电气工程安装费用
7.管道工程费用
-给排水管道材料费用
-水槽、水龙头和洁具费用-给排水工程安装费用
8.室内装修费用
-墙壁和地板砖材料费用
-洗手间和厨房装修材料费用-室内家具和装饰品费用
9.通风与空调工程费用
-空调设备和管道费用
-通风设备和管道费用
-空调和通风工程安装费用10.绿化工程费用
-花园设计和园林建设费用
-草坪和植物费用
-灌溉设备和管道费用11.其他费用
-管理费用和安全费用-税费和保险费用
-不可预测的意外费用。
轻钢别墅使用说明书一、建设该别墅资质等级为钢构三级：建设该别墅单位：二、本别墅的结构类型为：轻钢龙骨设防烈度为9级。
三、本别墅各部分结构性能、标准及使用须知：1、地基基础：本住宅采用的基础为筏板基础。
要处理好房屋周边的排水，防止地表水渗入地基下，不可以在基础周边乱开挖等等。
2、墙体：本住宅为轻钢龙骨体系+结构板结合形成的结构体系，所有墙体均为称重墙体。
因此严禁重物撞击或改动。
3、墙面：外墙为水泥纤维木纹板+文化石+EPS装饰线条均为装饰材料，请勿重物撞击、开洞、乱刻乱画以免损坏墙面装修。
4、门窗：入户门使用欧式仿铜门，后门采用普通仿铜门，阳台门为铝合金门，窗户为断桥铝中空玻璃窗。
门窗使用请勿用力过大，不得随意拆装，应轻开轻关，以免损坏零部件。
5、屋面：采用轻钢龙骨体系+防水卷材+滤清瓦+天沟落水系统结构层。
严禁私自在屋面安装太阳能或其它设施，以免破坏屋面防水层或影响屋面排水系统。
6、阳台：活荷载为200KG/㎡，不得超过此限值。
7、楼面：使用荷载不得超过设计标准 250KG/㎡，除卫生间地面外，其它楼面严禁用水泡。
四、室内主要设施类型、使用材料、性能、标准及使用须知：1、给水管采用PPRD25管预埋。
2、排水管采用PVC-U管预埋，排便管D110，生活污水管D50，便器及地漏口不得扔卫生巾、塑料袋、杂物及易赌物，排水口的污物应及时处理，以免造成堵塞，影响正常使用。
3、室内供电采用国标铜芯线，暗线预埋，入户线10㎡，厨卫空调插座4㎡，其余插座2.5㎡，灯具为1.5㎡。
住户要做到安全用电，不得超过线路及户表的最大允许负荷量，不乱动电表及室内线路，以免造成线路和电器设备的损坏，造成安全隐患和正常使用。
4、空调、热水器设施位置不得随意拆卸和安装。
5、燃气管道不得私自改装移位，阀门不得拆卸以免影响您及家人的安全。
6、室内插座及有关线路，请不要随意改动，以免影响正常使用。
7、室内配有消防管道及消防栓、电梯间配有紧急按钮不得随意拆改，平时严禁乱动，遇有紧急情况方可启动。
结构布置与结构计算、构件计算1 结构布置1.1 低层建筑冷弯薄壁型钢结构体系的建筑平面布置应充分考虑钢结构构件生产的工业化、规格化、标准化，便于装配，在抗震设防区，其平面和竖向布置应符合抗震设计对结构规则性的要求，避免偏心较大或在角部开设洞口的平面布置。
友加智能建筑提供。
1.2 墙体、楼面以及屋面的承重构件宜等间距布置，相对应的墙架柱、楼盖梁、屋架或屋面梁宜在同一平面内，构件形心之间的偏差不宜超过15mm，如下图所示。
1.3 承重墙体、楼面及屋面的冷弯薄壁型钢结构构件应与结构面板、支撑构件可靠连接，将水平和垂直荷载经较短的途径传递到基础上。
1.4 抗剪墙体应均匀布置在结构的两个主方向，友加智能建筑提供，形成明确的抗侧力体系。
注：抗剪墙体指能同时承受竖向和水平作用的承重墙体。
1.5 结构体系中应布置足够的临时和永久支撑，防止结构或构件失偏差立柱的形心线水平构件的形心线稳破坏。
1.6 在承重墙体的转角部位和洞口附近应设置抗拔锚栓。
2 结构计算2.1 规则布置的低层建筑冷弯薄壁型钢结构体系可按平面结构进行计算，风荷载及地震作用可按抗剪墙体的相对刚度进行分配。
2.2 结构构件的内力、位移可由一阶弹性静力分析求得。
进行结构整体分析时，构件的截面特性取毛截面特性。
2.3 结构分析时，可考虑剪力墙板、楼板和屋面的蒙皮效应，有关参数应通过试验确定。
2.4 构件中的受压板件的有效截面应按现行国家标准《冷弯薄壁型钢结构技术规范》GB50018 的有关规定进行计算。
3 构件计算3.1 受弯构件、拉弯构件的强度和稳定可按现行国家标准《冷弯薄壁型钢结构技术规范》GB50018 的有关规定计算。
对单跨楼盖梁，当受压上翼缘与结构面板通过自攻螺钉紧密连接时，梁的整体稳定可不进行验算，同时也可不考虑双力矩的影响。
3.2 墙体中的墙架柱应按下列规定，采用《冷弯薄壁型钢结构技术规范》的有关公式进行计算：1 承重墙体中的墙架柱在进行施工阶段验算时（墙板未安装），可按轴心受压构件计算其强度和稳定性。
轻钢别墅项目报告书轻钢生产线项目投资计划:进口生产线及其其他设备;350万流动资金不低于150万办公设备等50万生产厂房3000平米办公室500平米办公室管理人员10人生产线工人8人(单班)生产线的加工能力是:每个月可以加工600吨。
按照每平米30kg计算，可以加工20000平米房屋的轻钢结构，按照国内的平均价格计算1200元/平米，产值可以达到2400万元。
当然这是理论计算的，利润15%为360万元。
实际的产值是根据实际销售的面积计算的，估计每年都产值在30000平米左右，产值在3600万元，利润可以达到540万元。
中国轻钢结构住宅:“曙光”在前我国第一部有关轻钢结构住宅领域的技术规程——《轻钢结构住宅技术规程》将于10月1日正式施行。
该规程的出台将对轻钢结构住宅的发展起到积极的推动作用。
轻钢结构住宅的发展现状和未来前景如何它的发展将给传统住宅带来何种影响……本刊将从今日起开设专栏“关注轻钢结构住宅发展”，就业界关注的问题展开深入探讨，敬请关注。
据权威资料显示，我国建筑业将带动钢结构行业迅速发展，市场需求将以更快的速度增长。
据了解，轻钢结构住宅的研发已在全国各地试点，目前已经有多种低层、多层和高层设计方案和实例。
因轻钢结构具有大跨度、大空间、分隔使用灵活、施工速度快、抗震性能好、可循环利用等特点，有专家预测，它将对我国传统的住宅结构模式产生一定冲击。
轻钢结构住宅占有率有待提高从上世纪80年代中期，我国就开始从国外大量引进轻钢结构建筑系统。
这种钢结构建筑的结构形式为门式钢架为基础衍生出的多种形式，围护系统为彩色压型钢板、复合板及保温棉等轻体材料为主，至今形成了包括采光、通风、密封等在内的成体系的新型钢结构建筑体系，被称为轻钢结构建筑。
业内资深专家这样定义轻钢结构住宅——它主要是指以镀锌轻钢龙骨为结构建造的住宅，这种结构在国外多为1层、两层的独户式小住宅，也有用其建造6层以下集合式住宅的，明显区别于采用H型钢等厚壁钢材的结构，因而称为轻钢结构住宅。
