塔基断面测量图

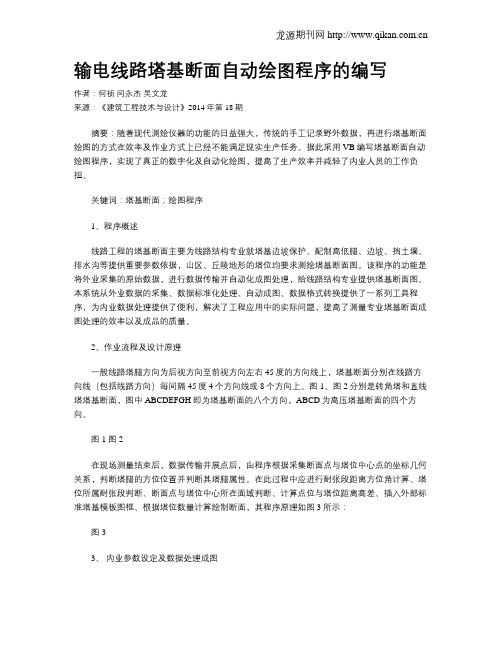

输电线路塔基断面自动绘图程序的编写作者：何祯闫永杰吴文龙来源：《建筑工程技术与设计》2014年第18期摘要：随着现代测绘仪器的功能的日益强大，传统的手工记录野外数据，再进行塔基断面绘图的方式在效率及作业方式上已经不能满足现实生产任务。

据此采用VB编写塔基断面自动绘图程序，实现了真正的数字化及自动化绘图，提高了生产效率并减轻了内业人员的工作负担。

关键词：塔基断面；绘图程序1、程序概述线路工程的塔基断面主要为线路结构专业就塔基边坡保护、配制高低腿、边坡、挡土墙、排水沟等提供重要参数依据，山区、丘陵地形的塔位均要求测绘塔基断面图。

该程序的功能是将外业采集的原始数据，进行数据传输并自动化成图处理，给线路结构专业提供塔基断面图。

本系统从外业数据的采集、数据标准化处理、自动成图、数据格式转换提供了一系列工具程序，为内业数据处理提供了便利，解决了工程应用中的实际问题，提高了测量专业塔基断面成图处理的效率以及成品的质量。

2、作业流程及设计原理一般线路塔腿方向为后视方向至前视方向左右45度的方向线上，塔基断面分别在线路方向线（包括线路方向）每间隔45度4个方向线或8个方向上。

图1、图2分别是转角塔和直线塔塔基断面，图中ABCDEFGH即为塔基断面的八个方向，ABCD为高压塔基断面的四个方向。

图1 图2在现场测量结束后，数据传输并展点后，由程序根据采集断面点与塔位中心点的坐标几何关系，判断塔腿的方位位置并判断其塔腿属性。

在此过程中应进行耐张段距离方位角计算、塔位所属耐张段判断、断面点与塔位中心所在面域判断、计算点位与塔位距离高差、插入外部标准塔基模板图框、根据塔位数量计算绘制断面，其程序原理如图3所示：图33、内业参数设定及数据处理成图无论是采用全站仪还是GPS测量，都应该在整个的线路坐标系内采用数字化采集方式进行，采集完成后应统一成标准的数据格式后在导入程序。

操作过程首先应注意测量的精度达到程序设定的范围，按误差约束角度的方式进行断面点判断。

龙源期刊网

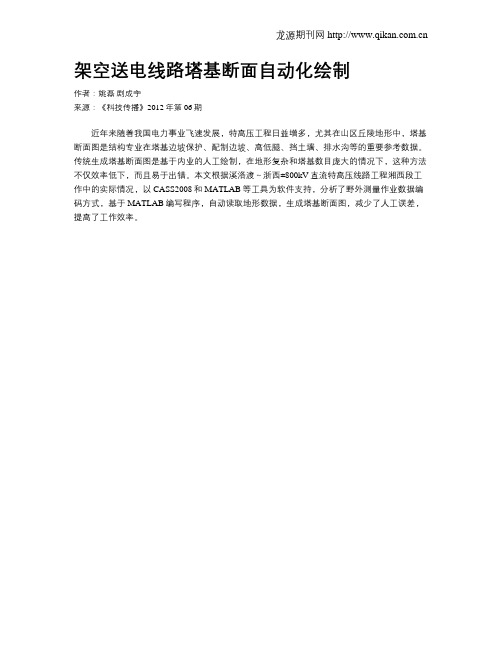

架空送电线路塔基断面自动化绘制
作者：姚磊剧成宇
来源：《科技传播》2012年第06期
近年来随着我国电力事业飞速发展，特高压工程日益增多，尤其在山区丘陵地形中，塔基断面图是结构专业在塔基边坡保护、配制边坡、高低腿、挡土墙、排水沟等的重要参考数据。

传统生成塔基断面图是基于内业的人工绘制，在地形复杂和塔基数目庞大的情况下，这种方法不仅效率低下，而且易于出错。

本文根据溪洛渡～浙西±800kV直流特高压线路工程湘西段工作中的实际情况，以CASS2008和MATLAB等工具为软件支持，分析了野外测量作业数据编码方式，基于MATLAB编写程序，自动读取地形数据，生成塔基断面图，减少了人工误差，提高了工作效率。

GPS测量送电线路塔基断面程序说明书一.送电线路塔基断面程序功能1、塔基断面的GPS测量数据格式要求①塔基断面：是指以铁塔中心桩O为中心，向ABCD四个方向辐射约16米测量的成果。

下图为塔基断面测量放样示意图。

图中的角度a为线路转角，角度b为铁塔横担与铁塔C腿交叉角。

角度b与铁塔本身结构有关，由线路设计人员输入(本工程角度a等于45度)。

图1-1 塔基断面测量上图为塔基断面测量成果图。

图中的四个曲折线，代表自O点向ABCD四个方向测量的地形断面，O点以上为正，以下为负。

②塔基断面的测量数据，由多行数据组成。

第一行为铁塔中心桩的坐标，其余行是塔基断面数据。

各数据之间以逗号分隔。

见下例。

J12,3793946.642,501061.883,422.572a1,3793945.762,501063.806,421.503a1,3793945.762,501063.806,422.503a2,3793946.803,501066.027,423.340a3,3793946.833,501068.059,424.975a4,3793946.899,501069.932,425.041a5,3793946.997,501072.399,426.287a6,3793947.227,501076.832,425.554b1,3793944.532,501061.886,420.508b2,3793942.287,501062.021,421.562b3,3793939.000,501062.120,422.561b4,3793936.162,501062.308,423.535b5,3793931.544,501062.516,426.582c1,3793946.587,501061.368,420.557c2,3793946.553,501060.159,421.572c3,3793946.579,501059.296,422.624c4,3793946.476,501058.479,423.642d1,3793947.993,501061.838,420.592d2,3793948.987,501061.777,422.617d3,3793950.006,501061.679,423.626d4,3793950.623,501061.730,424.651序号: 3桩号: JZ塔型: HJYF241-24ZYaz1,3797836.59,502220.85,353bz1,3797838.26,502222.33,352.8by1,3797837.71,502222.13,352.8cz1,3797839.22,502222.37,352.8cy1,3797838.58,502222.35,352.8◆中心桩号一般以J,Z或其它字符开始，后面跟随X,Y,H坐标。

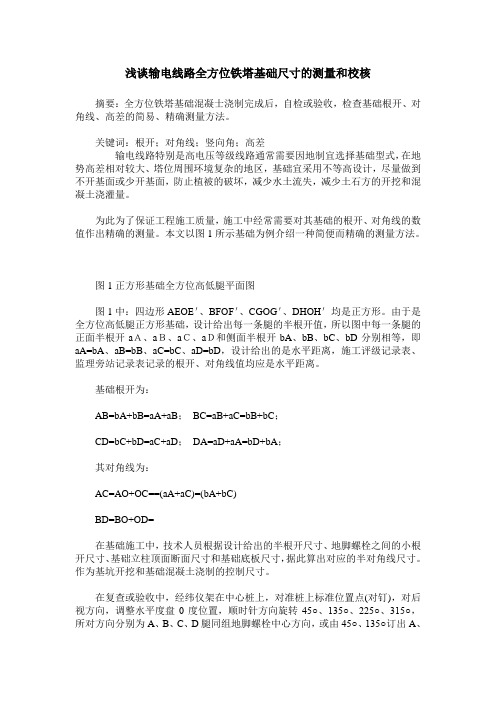

浅谈输电线路全方位铁塔基础尺寸的测量和校核摘要：全方位铁塔基础混凝士浇制完成后，自检或验收，检查基础根开、对角线、高差的简易、精确测量方法。

关键词：根开；对角线；竖向角；高差输电线路特别是高电压等级线路通常需要因地制宜选择基础型式，在地势高差相对较大、塔位周围环境复杂的地区，基础宜采用不等高设计，尽量做到不开基面或少开基面，防止植被的破坏，减少水土流失，减少土石方的开挖和混凝土浇灌量。

为此为了保证工程施工质量，施工中经常需要对其基础的根开、对角线的数值作出精确的测量。

本文以图1所示基础为例介绍一种简便而精确的测量方法。

图1正方形基础全方位高低腿平面图图1中：四边形AEOE＇、BFOF＇、CGOG＇、DHOH＇均是正方形。

由于是全方位高低腿正方形基础，设计给出每一条腿的半根开值，所以图中每一条腿的正面半根开aＡ、aＢ、aＣ、aＤ和侧面半根开bA、bB、bC、bD分别相等，即aA=bA、aB=bB、aC=bC、aD=bD，设计给出的是水平距离，施工评级记录表、监理旁站记录表记录的根开、对角线值均应是水平距离。

基础根开为：AB=bA+bB=aA+aB；BC=aB+aC=bB+bC；CD=bC+bD=aC+aD；DA=aD+aA=bD+bA；其对角线为：AC=AO+OC==(aA+aC)=(bA+bC)BD=BO+OD=在基础施工中，技术人员根据设计给出的半根开尺寸、地脚螺栓之间的小根开尺寸、基础立柱顶面断面尺寸和基础底板尺寸，据此算出对应的半对角线尺寸。

作为基坑开挖和基础混凝土浇制的控制尺寸。

在复查或验收中，经纬仪架在中心桩上，对准桩上标准位置点(对钉)，对后视方向，调整水平度盘0度位置，顺时针方向旋转45○、135○、225○、315○，所对方向分别为A、B、C、D腿同组地脚螺栓中心方向，或由45○、135○订出A、B腿同组地脚螺栓中心方向，再分别打倒镜，订出C、D腿同组地脚螺栓中心方向。

在基础腿混凝土浇制过程中，可用此法复查相关尺寸；在基础工程验收中，也可用此法测量出相关尺寸，现分两种情况叙述。

电力架空线路平断面测量测点编码规则1.转角桩编码规则转角桩的编码一般以J开头，后接两位数的桩序号，如J01,J02。

如果是设计人员给出的理论坐标，编码为J01, J02等。

选线过程中，由于需要反复调整线路走向，可能会导致该转角桩有多个版本，此时将转角桩编码为NJ01、NNJ01、NNNJ01等，前导N最多者为最后一个版本。

2.直线桩编码规则直线桩的编码一般以Z开头，后接四位数的桩序号，前两位为该直线段的开头转角桩序号，后两位数为该直线段直线桩的流水号，如Z0101表示J01-J02直线段的第一个直线桩。

流水号可空，但不能倒置。

3．塔位桩以G开头，G01,G02,G11,G12依此类推，如果遇到设计塔位G07无法到达，如在水田里，则在附近相同高程地方定一点G07.H。

若直线桩同时也是塔位桩则复测直线桩时命名ZG07 4．地面断面点编码规则普通地形起伏的特征点用DM1，DM2等表示，如果左右边线与中心断面有高差，则应测较高处的边线点，如果侧坡超过15度或者有突出部分，则应加测风偏断面点。

断面点编码DM1.1、DM2.1等5．塔基断面点编码规则6．地面地物编码规则(1)地面建筑物房子等由于房子一般为长方形，测量时可三点法表示，以f开头，第一个房子三个角分别为如图：f1.1，f1.2，f1.3表示 1号房子的第1、2、3…等多个测点；f1.1h8，表示 1号房子的第1个测点，房子估计高度8米。

一般在房子的第一点估算房子的高度，农村房子一层高度3.5m（尖顶算一层）(2)悬空线形地物含通信线、电力线、架空管道等，应沿悬空线形地物的边沿测多个点，以便勾画出悬空线形地物的形状。

要点：一般应测出地面线形地物在中心断面上的点。

一般应估算悬空物离地面的高度。

方法是人拿着对2m中杆站线旁或杆旁，目测线（杆）高于对中杆比例从而推算出高度。

通信线( tx) tx2.1h6，tx 2.2gh6表示 2号跨越通信线的线和杆的点名。

2送电表格目录(2008-5-1)Q/CSG10017.1--2007 表A.1路径复测记录表(线记1)监理：质检员：施工负责人：检查人：表A.2被跨越物及地形凸起点测量记录表(线记2)监理：质检员：施工负责人：检查人：表A.3普通（掏挖）基础和拉线基础分坑及开挖检查记录表(线记3)监理：质检员：施工负责人：检查人：表A.4地基基坑(槽)检查记录表 (线记4)监理：质检员：施工负责人：检查人：表A.5杆塔号对照表 (线记5)监理：质检员：施工负责人：检查人：表B.1 现浇、掏挖（等高）铁塔基础检查及评级记录 (线基1)监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007监理：质检员：施工负责人：检查人：表B.3铁塔拉线(含锚杆)基础检查及记录(线基3)监理：质检员：施工负责人：检查人：表B.4 岩石铁塔基础检查及评级记录(线基4)监理：质检员：施工负责人：检查人：表B.5混凝土电杆基础检查及评级记录（线基5）监理：质检员：施工负责人：检查人表B.6 角钢插入式（等高）基础检查及评级记录(线基6)监理：质检员：施工负责人：检查人：表B.7 角钢插入式（不等高）基础检查及评级记录(线基7)监理：质检员：施工负责人：检查人：表B.8 灌注桩基础桩身检查及评级记录(线基8)监理：质检员：施工负责人：检查人：表B.9 灌注桩基础承台、连梁检查及评级记录(线基9)监理：质检员：施工负责人：检查人：表B.10 贯入桩基础检查及评级记录(线基10)监理：质检员：施工负责人：检查人：表B.11挖孔桩基础检查及评级记录(线基11)监理：质检员：施工负责人：检查人：表B.12自立式铁塔组立检查及评级记录(线塔1)监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007 表B.13拉线铁塔组立检查及评级记录(线塔2)监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007表B.14铁塔拉线压接管施工检查及评级记录（线塔3）d监理：质检员：施工负责人：检查人：表B.15混凝土电杆组立检查及评级记录（线塔4）监理：质检员：施工负责人：检查人：表B.16自立式钢管杆组立检查及评级记录（线塔5）监理：质检员：施工负责人：检查人：表B.17 导、地线展放施工检查及评记录表（线线1）监理：质检员：施工负责人：检查人：表B.18 导、地线直线液压管施工检查及评级记录（线线2）设计耐张段号号至号导线规格地线规格施工日期年月日压接管设计桩号相别线别压前铝管mm压前钢管mm 压后铝管mm压后钢管mm外观检查压接人钢印代号评定外径d2 需压长度外径d1 需压长度对边距压接长度对边距压接长度最大最小最大最小最大最小1 2 最大最小注1：d1 d2分别为压前钢管和铝管外径。

输电线路杆塔定位手册（结构部分）目录一、杆塔定位原则 (1)二、杆塔结构明细表中降基面数值的表述 (2)三、自立式铁塔基面测量范围的确定 (2)四、自立式铁塔施工基面的确定 (4)五、定位时需注意的几个问题 (6)一、杆塔定位原则1．杆塔塔位应尽量避开：陡峭山体、不稳定的山坡、冲沟发育和易于坍塌的地质断层、地质条件差的沼泽地、大量积水或易积水的低洼地、严重的盐碱地带等不良地段及施工基面降基方量大、杆塔位边坡稳定受到威胁、地形地貌及地质条件复杂的地方。

此外，塔位定点应尽量不要迁移坟墓，无法避开时做好现场记录。

2．当塔位位于不平坦的山地（面包形山顶、马鞍形山脊、山腰的斜坡上以及梯田等），为减少基面土石开挖量，防止基面因大开挖造成冲刷及边坡不稳定等不利影响，应尽可能采用全方位长短腿塔或加高基础主柱的方法，必要时，全方位长短腿塔及加高基础主柱同时使用。

3．原则上基础主柱加高一般按0.5米至1.5米考虑，每级按0.5米递增，特殊情况另行考虑。

基础主柱加高值和长短腿级差之间的取舍搭配视具体情况而定，山高路远运输困难的山地，可使用级差较大的长短腿少加高主柱（可减少钢筋混凝土用量）。

对于地基坍塌、浅层滑坡及暴雨冲刷影响的处所，需考虑作必要的防护处理，例如砌筑护坡、挡土墙、开排水沟等。

有关设计人员应在现场勘测时确定，并作好记录。

个别塔位位于坡度很陡的地方，长短腿及加高主柱基础无法满足要求时，需在下边坡侧砌筑挡土墙以保证基础的埋深和减少降基。

4．杆塔位若不可避免必须要遇到的特殊地质情况，如膨胀土、湿陷性黄土、喀斯特溶岩、矿窑、空洞等，应作好详细记录，以便基础设计时考虑。

5．杆塔定位时，应根据定位现场实际地形，尽量避免破坏山坡的自然植被。

现场定位各专业设计人员必须到达每一塔位，了解塔位情况并作好记录，结构人员应认真、详细逐基填写“送电线路（结构专业）杆塔定位现场定位记录本”中的表格，以便于结构设计和配置基础时查阅，避免发生差错。
