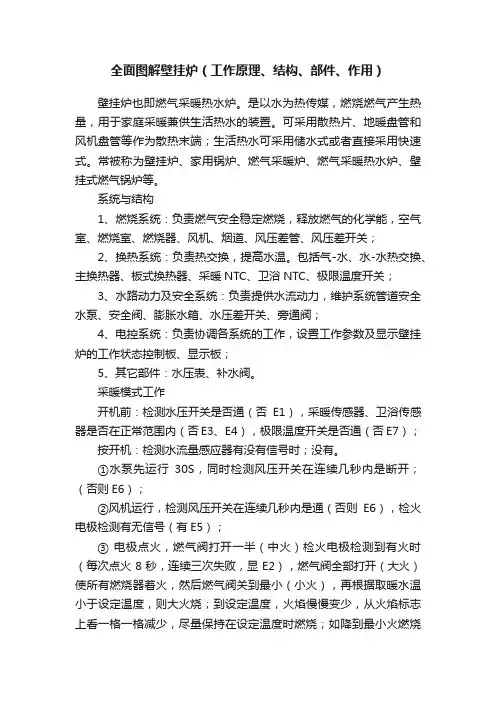

全面图解壁挂炉（工作原理、结构、部件、作用）壁挂炉也即燃气采暖热水炉。
是以水为热传媒，燃烧燃气产生热量，用于家庭采暖兼供生活热水的装置。
可采用散热片、地暖盘管和风机盘管等作为散热末端；生活热水可采用储水式或者直接采用快速式。
常被称为壁挂炉、家用锅炉、燃气采暖炉、燃气采暖热水炉、壁挂式燃气锅炉等。
系统与结构1、燃烧系统：负责燃气安全稳定燃烧，释放燃气的化学能，空气室、燃烧室、燃烧器、风机、烟道、风压差管、风压差开关；2、换热系统：负责热交换，提高水温。
包括气-水、水-水热交换、主换热器、板式换热器、采暖NTC、卫浴NTC、极限温度开关；3、水路动力及安全系统：负责提供水流动力，维护系统管道安全水泵、安全阀、膨胀水箱、水压差开关、旁通阀；4、电控系统：负责协调各系统的工作，设置工作参数及显示壁挂炉的工作状态控制板、显示板；5、其它部件：水压表、补水阀。
采暖模式工作开机前：检测水压开关是否通（否E1），采暖传感器、卫浴传感器是否在正常范围内（否E3、E4），极限温度开关是否通（否E7）；按开机：检测水流量感应器有没有信号时；没有。
①水泵先运行30S，同时检测风压开关在连续几秒内是断开；（否则E6）；②风机运行，检测风压开关在连续几秒内是通（否则E6），检火电极检测有无信号（有E5）；③ 电极点火，燃气阀打开一半（中火）检火电极检测到有火时（每次点火8秒，连续三次失败，显E2），燃气阀全部打开（大火）使所有燃烧器着火，然后燃气阀关到最小（小火），再根据取暖水温小于设定温度，则大火烧；到设定温度，火焰慢慢变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如降到最小火燃烧时，采暖水温不超过设定温度5度，电脑板拔码6在ON时过5分钟熄火，拔码6在OFF时不熄火，如降到最小火燃烧时，采暖水温还是大于设定温度5度，炉熄火；关闭燃气阀；④ 风机延迟30秒关；⑤ 拔码6在ON时水泵延迟60秒关，然后停7分钟运行3分钟；拔码在OFF时水泵不停；⑥拔码2在ON时直至水温低于设定温度15度，拔码2在OFF 时直至水温低于设定温度8度，同时过3分钟后，重新进入启动程序。
