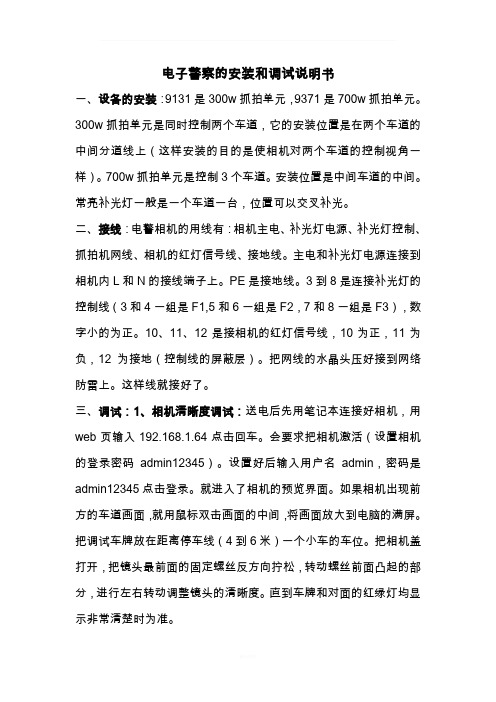

电子警察的安装和调试说明书一、设备的安装：9131是300w抓拍单元，9371是700w抓拍单元。

300w抓拍单元是同时控制两个车道，它的安装位置是在两个车道的中间分道线上（这样安装的目的是使相机对两个车道的控制视角一样）。

700w抓拍单元是控制3个车道。

安装位置是中间车道的中间。

常亮补光灯一般是一个车道一台，位置可以交叉补光。

二、接线：电警相机的用线有：相机主电、补光灯电源、补光灯控制、抓拍机网线、相机的红灯信号线、接地线。

主电和补光灯电源连接到相机内L和N的接线端子上。

PE是接地线。

3到8是连接补光灯的控制线（3和4一组是F1,5和6一组是F2，7和8一组是F3），数字小的为正。

10、11、12是接相机的红灯信号线，10为正，11为负，12为接地（控制线的屏蔽层）。

把网线的水晶头压好接到网络防雷上。

这样线就接好了。

三、调试：1、相机清晰度调试：送电后先用笔记本连接好相机，用web页输入192.168.1.64点击回车。

会要求把相机激活（设置相机的登录密码admin12345）。

设置好后输入用户名admin，密码是admin12345点击登录。

就进入了相机的预览界面。

如果相机出现前方的车道画面，就用鼠标双击画面的中间，将画面放大到电脑的满屏。

把调试车牌放在距离停车线（4到6米）一个小车的车位。

把相机盖打开，把镜头最前面的固定螺丝反方向拧松，转动螺丝前面凸起的部分，进行左右转动调整镜头的清晰度。

直到车牌和对面的红绿灯均显示非常清楚时为准。

2、相机的水平、上下、左右距离调试：调试好清晰度后，进行相机水平调试。

用相机图像的上边缘与停车线在一条直线上，水平就调试好了，把相机鸭嘴前后的螺丝固定好。

再调试相机的上下距离，相机的图像上边缘略高于红绿灯的上边缘（这样可以在大风的时候给相机一个上下摆动的空间）。

调整好后把相机鸭嘴左右两侧的螺丝固定好。

再调试相机的左右位置。

根据相机左右两边车道线的距离来进行调整，要使两边车道线出现在图像的距离一致，调好后固定鸭嘴和托盘的螺丝。

嵌入式一体机移动电子警察系统(Move-DZ 3000)目录一、移动电子警察系统概述 (2)1．1背景和现状 (2)1．2与其它移动的不同之处 (2)1．3系统的功能与特点 (3)二系统设计 (4)2．1系统设计依据 (4)2．2系统设计原则 (5)2．3系统的硬件组成 (9)三车载系统软件管理 (9)1、登录系统 (9)2、路段名选择和配置 (9)3、设置参数 (10)4、雷达模式的切换 (10)5、启动检测 (10)6、手动抓拍 (11)7、状态显示的观察 (11)8、退出系统 (12)9、车辆数据库管理 (12)10、处罚打印 (13)12、数据库统计及导出管理 (13)11、黑名单数据库管理 (13)12、数据接口导出 (14)13、数据库参数管理 (14)14、用户管理 (14)15、在线帮助 (14)16、关于声明 (15)17、系统操作快捷键说明表 (28)一、移动电子警察系统概述1．1背景和现状随着国民经济的持续高速发展，引发了城市机动车运营量的急需增加；城市道路的迅速蔓延和使用的时间延长。

从而使迅猛增长的交通需求与交通管理的矛盾日趋尖锐。

为缓解这一矛盾，必须在现有道路条件下，加强城市道路交通的管理。

城市机动车违法、违章行为是造成交通事故和影响正常交通秩序造成城市道路交通的堵塞的主要原因之一。

处罚、纠正和教育机动车违法、违章行为一直是公安交通管理部门的重要工作。

过去这项工作主要依靠人海战术，即增派大量警力在路面实施管理。

虽然也能够收到一定的效果，但其效率低、手段落后。

随着通信技术、无线网络技术、视频技术和计算机技术等在道路交通管理领域的引入，使自动监测机动车超速违法行为成为可能，并在近些年里逐步的从各个方面趋于完善。

经全国各地使用移动电子警察系统的情况来看，该系统的建立不仅仅扩大了公安交通管理部门对道路的控管范围和时间、节省了警力，更重要的是促使驾驶员遵纪守法自觉性的提高，大幅度地改善了当地交通秩序，取得了良好的社会效益，也为改善我国道路交通的技术方式起到了积极的作用。

电子警察的安装和调试说明书一、设备的安装：9131是300w抓拍单元，9371是700w抓拍单元。

300w抓拍单元是同时控制两个车道，它的安装位置是在两个车道的中间分道线上（这样安装的目的是使相机对两个车道的控制视角一样）。

700w抓拍单元是控制3个车道。

安装位置是中间车道的中间。

常亮补光灯一般是一个车道一台，位置可以交叉补光。

二、接线：电警相机的用线有：相机主电、补光灯电源、补光灯控制、抓拍机网线、相机的红灯信号线、接地线。

主电和补光灯电源连接到相机内L和N的接线端子上。

PE是接地线。

3到8是连接补光灯的控制线（3和4一组是F1,5和6一组是F2，7和8一组是F3），数字小的为正。

10、11、12是接相机的红灯信号线，10为正，11为负，12为接地（控制线的屏蔽层）。

把网线的水晶头压好接到网络防雷上。

这样线就接好了。

三、调试：1、相机清晰度调试：送电后先用笔记本连接好相机，用web页输入192.168.1.64点击回车。

会要求把相机激活（设置相机的登录密码admin12345）。

设置好后输入用户名admin，密码是admin12345点击登录。

就进入了相机的预览界面。

如果相机出现前方的车道画面，就用鼠标双击画面的中间，将画面放大到电脑的满屏。

把调试车牌放在距离停车线（4到6米）一个小车的车位。

把相机盖打开，把镜头最前面的固定螺丝反方向拧松，转动螺丝前面凸起的部分，进行左右转动调整镜头的清晰度。

直到车牌和对面的红绿灯均显示非常清楚时为准。

2、相机的水平、上下、左右距离调试：调试好清晰度后，进行相机水平调试。

用相机图像的上边缘与停车线在一条直线上，水平就调试好了，把相机鸭嘴前后的螺丝固定好。

再调试相机的上下距离，相机的图像上边缘略高于红绿灯的上边缘（这样可以在大风的时候给相机一个上下摆动的空间）。

调整好后把相机鸭嘴左右两侧的螺丝固定好。

再调试相机的左右位置。

根据相机左右两边车道线的距离来进行调整，要使两边车道线出现在图像的距离一致，调好后固定鸭嘴和托盘的螺丝。
