东元变频器维修只需七大步骤介绍

变频器的运行维护一、变频器的操作流程1、安装变频器，变频器配线，通电前检查，上电检查，参数初始化。

2、正确输入电动机铭牌参数，设置电动机和变频器保护参数，自动调谐，设置行控制参数。

3、空载试运行检查。

4、带负载试运行检查，正常运行，运行中检查。

二、变频器的调试内容1、对变频器进行调试前，应首先检查变频器的型号、随机附件及说明书是否齐全，安装环境是否符合要求，接线是否正确等。

为保证通电后变频器不会出现异常或发生其他异常动作，特别要检查输出端子是否误接电源线、屏蔽线接线是否正确和制动单元用端子是否正确。

变频器通电后，需注意观察显示屏显示的内容、内部风机的工况和测量三相进线电压是否正常。

2、变频器空载试验的主要内容有设置电动机的功率、极数、工作电流和容量，根据系统工作状况要求来选择设定功率和过载保护值；设置变频器的操作模式，按运行键、停止键，观察电动机是否能正常启动、停止。

3、将电动机的输出轴与机械传动装置连接起来后，要进行启转、启动、停机试验。

变频器启动试验是将给定信号调至最大，按启动键，观察启动电流的变化及整个拖动系统在升速过程中运行是否平稳。

停机试验是将运行频率调至最高工作频率，按停止键，观察停机过程是否出现因过电压或过电流而跳闸。

三、变频器的空载试验1、先将频率设为“0”，合上电源后微微提升工作频率，观察电动机的启转情况及旋转方向是否正确。

2、将频率上升至额定频率，使电动机运行一段时间。

如果电动机运行正常，再选若干个常用的工作频率，也使电动机运行一段时间。

3、将给定频率信号突降至“0”或按停止按钮,观察电动机的制动情况。

四、变频器的测量方法1、由于变频器的电压平均值正比于电压基波有效值，变频器输入电压的测量可使用电磁系电压表，整流式电压表。

0.5级整流式电压表最适合用来测量输出电压。

数字式电压表不适合测量变频器的输出电压。

测量变频器输出侧U、V、W的线电流应使用电磁系仪表。

2、变频器的输入、输出功率应使用电动系功率表、数字式功率表测量。

东元变频器，可以通过改变电机工作电源频率的方式来控制交流电动机的电力控制设备。

但是随着电路不断更新，变频器也会出现过流、过压、欠压、过载、过热、输出不平衡、无显示等故障。

一旦出现这种情况，我们就需要及时维修。

所以接下来，我们就来给大家介绍一些维修方面的知识。

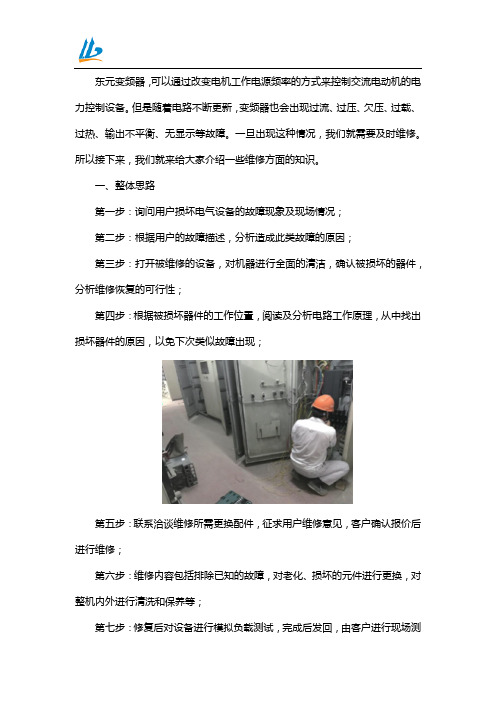

一、整体思路第一步：询问用户损坏电气设备的故障现象及现场情况；第二步：根据用户的故障描述，分析造成此类故障的原因；第三步：打开被维修的设备，对机器进行全面的清洁，确认被损坏的器件，分析维修恢复的可行性；第四步：根据被损坏器件的工作位置，阅读及分析电路工作原理，从中找出损坏器件的原因，以免下次类似故障出现；第五步：联系洽谈维修所需更换配件，征求用户维修意见，客户确认报价后进行维修；第六步：维修内容包括排除已知的故障，对老化、损坏的元件进行更换，对整机内外进行清洗和保养等；第七步：修复后对设备进行模拟负载测试，完成后发回，由客户进行现场测试。

二、维修方法1、上电后键盘无显示（1）检查输入电源是否正常，若正常，可测量直流母线p、n端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路。

（2）经查p、n端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的26p排线是否有松脱现象或损坏断路；（3）若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘；2、输出不平衡在实际维修中变频器u、v、w输出不平衡一般可分为三种情况：（1）变频器显示器显示：输出缺相，如排除检测电路故障，则通过直接检查IGBT模块和驱动电路，模块损坏的同时驱动电路也有问题。

通过更换IGBT 模块和驱动电路上元器件如光耦，PNP，NPN一对驱动晶体管，电解电容，稳压管等基本能解决问题。

（2）变频器输出u、v、w之间相差100v左右，(输出380v为例)驱动电路中s1~s6中间的某一路驱动电路无驱动电压和驱动信号波形，通过测量输出端子u、v、w—p之间。

变频器常用维修方法与步骤
变频器是工业生产中常用的设备，用于调节电机的转速和输出功率。

由于使用频繁，变频器可能会出现各种故障，需要进行维修。

以下是变频
器常用的维修方法和步骤。

1.停电：首先，确保变频器和相应设备处于停电状态，以确保维修安全。

2.检查供电：检查供电电源是否正常。

检查电源线路、开关断路器和
保险丝，确保电源供应稳定。

3.观察显示屏：变频器通常配有显示屏，用于显示故障代码和工作状态。

观察显示屏，检查是否有任何故障代码出现。

4.检查电缆连接：检查变频器的电缆连接是否稳固，没有松动的连接。

检查各个连接是否干净，无腐蚀和断裂。

5.检查散热系统：变频器在使用过程中会产生热量，散热系统的正常
运作对于变频器的稳定性至关重要。

检查散热器是否干净，并确保风扇正
常工作。

6.检查电机：检查变频器控制的电机是否正常工作。

检查电机是否有
异常声音、异味或过热的迹象。

7.重启变频器：如果显示屏上有故障代码出现，尝试重新启动变频器。

有时，故障代码只是因为暂时的问题而出现，重新启动变频器可能会清除
故障。

8.检查编程参数：如果变频器的显示屏上没有故障代码，但设备仍然无法正常工作，可能是编程参数设置错误。

检查编程参数，确保各项参数设置正确。

10.维修报告：在完成维修后，应对维修过程进行记录。

记录发生的故障、采取的措施和维修结果，以备将来参考。

变频器的维修流程
图1变频器维修流程图
1、先外部后内部
先对变频器进行外观检查再对产品内部各电路板进行检查。

详细说明见本手册第六章。

2、先静态后动态检修
先检修有明显损坏的元器件，再加电检修其各部分性能。

详细说明见本手册第七、八章。

3、静态检修时，先主电路后控制电路
先检修变频器主电路单元再对控制电路单元进行检修；详细说明见本手册第七章。

4、动态检修时，先控制电路后主回路
先检修控制电路，再检修主回路。

详细说明见本手册第八章。

5、先弱电后强电
给电源部分和IGBT分别加电，IGBT的PN上加20VDC，运行CPU板，测量其U，V，
W之间的波形输出。

详细说明见本手册第八章。

6、先直流后交流
先给变频器（开关电源单元）加直流电源进行动态测试再加给变频器（主电路单元）交流电源进行带载测试。

详细说明见本手册第八章。

变频器检修流程一、检查、维护作业时的准备步骤结束装置→主电路电源OFF→控制电源OFF→确认主电路电源放电→验电二、日常检查（1）检查周期：每月一次。

（2）检查项目：①确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；②确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；③确认有无异味、绝缘物的气味及各电路元件特有的气味；④确认设备内部脏污情况，根据脏污情况减少清洁周期；对于以上项目，以目测检查为中心实施，有异常时应立即开展维修。

三、定期检查（1）检查周期：按机组小修周期开展。

（2）检查的项目如下：①柜内的清洁；②设备内部的清洁；③电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）确实认；④基板（电阻电容的变色变形，基板变色、变形、脏污、焊接的老化等）确实认和清洁；⑤配线（有无因发热导致的变色、腐蚀）确实认；⑥紧固部分（螺栓，螺帽，螺钉类的松动）确实认；开展装置的主电路部分的检查时，应在断开输入电源后，经过约5分钟以上，在验电后开展。

请注意：装置内部的电容器在将输入电源断开后电荷仍会残留一段时间，会有触电的危险。

另外，为防止发生触电事故，在设备运转的状态下不要打开门。

四、维护重点（一）主电路部及控制电路部的清洁。

维护，检查的第一步就是清洁。

清洁应根据设备的状态实施。

清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内的尘埃取去。

注意：如果压缩空气的压力太强，有可能会损坏部件和配线。

另外，吹扫无法除去的附着物应用布擦掉。

清洁原则上从上部开始，在下部结束。

灰尘，金属的切屑从上面落下，如果从先从下部检查，则无法发现和除去上面的落下物。

（二）柜体，构造用品。

①冷却风扇（随时）。

确认风量有无异常，风扇的噪声是否�加。

特别是拆掉后重新安装时，如果忘记拧紧螺栓等，会因为振动使轴承叶片等受到损坏，因此要特别小心。

②主电路部件，柜内全体（1次/月～1次/年）。

检查机壳内有无灰尘堆积，电抗器，导体紧固部分、保险丝、电容器、电阻有无变色、发热、异常声音、异味、损坏。

变频器检修方法变频器是现代工业中广泛应用的一种电子设备，广泛应用于各种机械设备中。

变频器可以控制电机的运动，使其运行更加稳定、高效等优点。

变频器在工业生产中的应用越来越广泛，由于常年使用和环境因素的影响，变频器很容易出现各种问题，此时就需要进行检修。

本文将详细介绍变频器检修的具体方法。

一、变频器检修方法基础知识在对变频器进行检修之前，需要掌握一些基础知识。

变频器由电源电路、控制电路和输出电路三部分组成，并且还要考虑到不同的测试仪器。

在进行变频器检修前需要做以下工作：1、变频器的输入电源中是否存在电压，电源是否正常2、变频器的故障现象和表现3、变频器的启动和运行状态二、变频器检修步骤1、检查电源电路是否正常电源电路是变频器运行的关键，如果该部分出现故障，则变频器不可能正常运行。

首先需要仔细检查连接变频器的电源电缆是否接触良好，电源电缆是否有漏电现象，以及变频器的电源运行状态是否正常。

如果确定电源电路出现故障，那么需要对其进行检修。

2、检查控制电路是否正常变频器的控制电路是变频器正常运行的另一个重要部分，所以需要对其进行仔细检查。

控制电路的故障表现通常是无法控制电机的转速或方向，这时需要检查电路是否存在断路、短路等现象。

如果确定控制电路有问题，那么需要针对故障直接进行检修。

3、检查输出电路是否正常输出电路是变频器输出电流的核心部分，需要特别注意背离的检查和测试。

输出电路的故障表现通常是电机不能正常工作。

需要关注电路中的连接是否正确，输出电路是否有电压转换等情况，如果变频器故障是在输出电路，那么需要重新检查连接并进行更换。

三、变频器检修过程中的注意事项1、变频器检修必须在电气工程师的指导下进行。

2、在检修过程中，请先了解设备的使用说明，确保操作的合法性。

3、检修过程中需要放置工具、仪器，动态监测电压，接线时请勿触碰电气设备。

4、变频器检修前请关闭断路器，以及高速锁入。

5、更换电子元件时，需要特别注意防止静电电击造成电子更换之后无法使用。

维修变频器主要步骤维修变频器是一项复杂的工作，通常需要经验丰富的工程师来完成。

变频器是一种用于控制电动机转速的装置，它们通常用在工业生产中，如制造业和采矿业。

当变频器出现故障或需要维修时，可以按照以下步骤进行维修。

1.安全措施在进行任何维修工作之前，首先要确保安全措施得到了充分的考虑和遵守。

这包括穿戴适当的个人防护装备（PPE），如手套、护目镜和耳塞。

此外，还需要确保断开电源，并使用万用表测试电路是否真的断电。

2.确定故障在开始维修工作之前，需要先对变频器进行诊断，找出故障的具体原因。

这可能需要使用测试设备，如万用表和示波器。

通过仔细观察和测试，可以确定出现故障的部件和位置。

3.检查电源和电缆变频器的故障往往可以与电源和电缆有关。

因此，首先要检查电源和电缆是否正常工作。

这包括检查供电线路是否正常，电缆是否受损，以及是否存在接地故障。

4.检查散热系统变频器的散热系统对其正常运行至关重要。

如果散热系统存在问题，可能会导致变频器过热并出现故障。

因此，需要检查散热风扇、散热片和散热管道是否正常工作，并清理灰尘和杂物。

5.检查电子元件和线路变频器的电子元件和线路可能会出现故障或损坏。

这包括电容器、电阻器、晶体管等内部元件。

需要使用万用表和示波器对这些元件进行测量和测试，找出故障原因。

6.更换故障部件一旦确定了故障的部件，就需要将其更换。

这可能需要携带备件和工具，如螺丝刀、焊接设备等。

在更换部件时，需要格外小心，确保不会损坏周围的元件和线路。

7.调试和测试在更换故障部件后，需要对变频器进行调试和测试。

这包括重新连接电源，然后逐步增加负载，观察变频器的运行情况。

如果变频器能够正常工作，并且没有出现任何问题，就可以认为维修工作完成。

8.记录和报告最后，需要记录维修过程和结果，并向上级汇报。

这些记录可以作为将来维修工作的参考，也可以用来分析和预防类似故障的发生。

维修变频器是一项复杂的工作，需要经验丰富的工程师来完成。

对于东元变频器不少人应该都有所了解，作为大功率的电子元件，在日常使用过程中，是很容易受到工作温度的影响，直接影响就是出现故障。

那么，面对这样的情况，我们应该采取相应的措施。

接下来，就给大家介绍一下变频器一些常见故障已经相应地处理方法吧。

一、故障简述
7200MA变频器具有丰富的异常讯息显示及保护机能。

这些异常讯息显示可分成二类，(1)异常故障。

(2)警告及自我诊断机能。

当发生异常故障时，异常原因会显示余数位操作器，同时异常接点输出端子(RA-RB-RC或R1A-R1B-R1C，DO1，DO2或R2A-R2C)动作，变频器停止输出。

而当发生警告机能动作时，数位操作器上闪烁示警告內容(有些例外)，异常接点输出端子不动作。

二、异常原因及处理对策
