导线点复测记录表中误差计算《导线点复测记录》表中误差计算中国第四冶金建设工程有限责任公司安顺西秀智能终端产业园区项目部在《导线点复测记录》表（施记表1）中涉及到“角度闭合差、坐标增量闭合差、导线相对闭合差”这三项，这也是最普通评定导线施测误差的项目。

1、角度闭合差由于市政工程中最常用的是附和导线，所以在此重点阐述附和导线角度闭合差。

附和导线如图：附和导线角度闭合差计算：从理论上说，αCD =αAB +∑β-（n-1）×180°也就是说， αCD =αAB +（β1+β2+β3+β4）-（n-1）×180° 这里的n 是指转角数，即是上图中A 、J1、J2、C 四个点。

但是在实际测量中，观测角β1、β2、β3和β4都存在观测的误差，因此就存在了角度观测值和角度理论值存在差异。

这就是角度闭合差（f 测）。

f 测=∑β- （αCD -αAB +（n-1）×180°） 角度闭合差允许范围（f 容）要分为几种等级。

一级：f 容=±10n （″） 二级：f 容=±16n （″） 三级：f 容=±24n （″）施工控制：f 容=±40n （″）f 测≤f 容2、坐标增量闭合差理论上在上图的附和导线中，点A 的坐标与点C 的坐标相减应和A 到J1、J1到J2、J2到C 坐标增量相加值相符。

但由于测量的误差，这两个值存在一定的误差，这就是坐标增量闭合差。

fx=（Cx-Ax ）-（ΔX (A-J1)+ ΔX (J1-J2)+ ΔX (J2-C)） fy=（Cy-Ay ）-（ΔY (A-J1)+ ΔY (J1-J2)+ ΔY (J2-C)） 3、导线相对闭合差f=22)f f y x （）（K= f/∑D D ——导线的边长，在上图中为A-J1、J1-J2、J2-C 因此 ∑D=D (A-J1)+ D (J1-J2)+ D (J2-C)K值要小于规范要求。

路基放样原始记录承包单位：合同号：第页共页监理单位：编号： C—施工中线放样原始记录承包单位：合同号：第页共页监理单位：编号： C—宽度、中线偏位检查记录承包单位：合同号：第页共页监理单位：纵断高程、横坡测量检查记录承包单位：中交第三公路工程局有限公司合同号：ZX-SA12桥（涵）施工测量检测原始记录承包单位：中交第三公路工程局有限公司合同号：ZX-SA12号：平面控制测量成果一览表承包单位：合同号：第页共页监理单位：技术负责人：复核：制表：日期：导线加密控制测量成果一览表承包单位：合同号：第页共页监理单位：编号： C—087导线计算一览表承包单位：合同号：第页共页技术负责人：复核：制表：日期：导线加密控制测量成果一览表承包单位：合同号：第页共页监理单位：编号： C—087导线计算一览表承包单位：合同号：第页共页监理单位：编号： C—088技术负责人：复核：制表：日期：导线测量原始记录表承包单位：合同号：第页共页监理单位：编号： C—089测量：大、中桥控制网点测量成果表承包单位：合同号：第页共页技术负责人：复核：制表：日期：高程控制测量成果一览表承包单位：合同号：第页共页监理单位：技术负责人：复核：制表：水准控制点复测（检查）成果对照表承包单位：合同号：第页共页监理单位：技术负责人：复核：制表：水准加密控制成果一览表承包单位：合同号：第页共页监理单位：技术负责人：复核：制表：闭（附）合路线水准测量平差计算表承包单位：合同号：第页共页监理单位：技术负责人：复核：制表：四等水准观测记录表承包单位：合同号：第页共页监理单位：测量：记录：复核：水准测量原始记录承包单位：中交第三公路工程局有限公司合同号：ZA-SA12测量：复合：监理：审核：。

工程

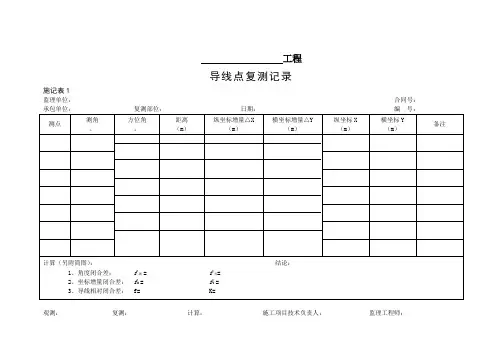

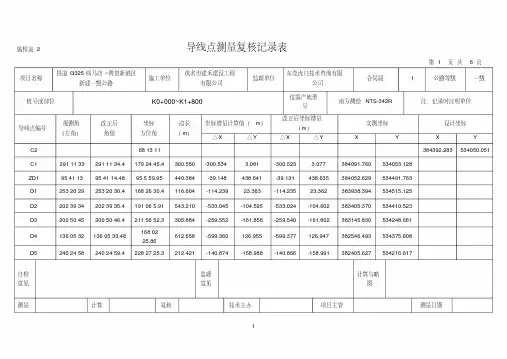

导线点复测记录
施记表1
监理单位：合同号：承包单位：复测部位：日期：编号：
观测：复测：计算：施工项目技术负责人：监理工程师：
工程
水准点复测记录
施记表2
监理单位：合同号：
观测：复测：计算：施工项目技术负责人：监理工程师：
工程
施工增加水准点测量报表
施记表4
承包单位: 合同号:
技术负责人: 日期: 测量监理工程师: 日期:
工程
施工放线测量记录
施记表5
监理单位：合同号：承包单位：编号：
技术负责人：测量：测量监理工程师：
工程
测量复核记录
施记表6
监理单位：合同号：
复测：计算：施工项目技术负责人：监理工程师：
工程
横断面测量记录表
施记表7 第页共页监理单位：合同号：
测量：复核：技术负责人：监理：
设计代表：投资方：项目业主：。

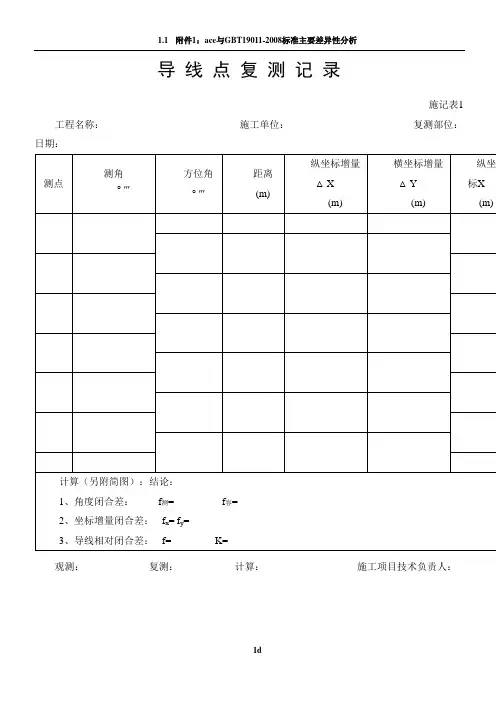

导线点复测记录施记表1 工程名称：施工单位：复测部位：日期：观测：复测：计算：施工项目技术负责人：水准点复测记录施记表2 工程名称：施工单位：复测部位：日期：观测：复测：计算：施工项目技术负责人：测量复核记录施记表3沉井工程下沉记录施记表4施工员（工长）填表：打桩记录施记表5 工程名称：桩号：桩机型号：施工单位：设计桩尖标高(m)：设计最后50cm贯入度(cm/次数)：记录：施工项目技术负责人：每根桩打桩时间（分）：钻孔桩钻进记录（冲击钻）施记表6 工程名称施工单位8d施工项目技术负责人：工序负责人：记录人：年月日9d钻孔桩钻进记录（旋转钻）施记表7 施工单位：10d1.1 附件1：ace与GBT19011-2008标准主要差异性分析施工项目技术负责人：工序负责人：记录人：年月日11d钻孔桩记录汇总表施记表8 工程名称：施工项目技术负责人：填表：施工员：年月日钻孔桩成孔质量检查记录施记表9年月日施工项目技术负责人：质检员：监理：钻孔桩水下混凝土灌注记录施记表10 日期：15d施工项目技术负责人：工序负责人：记录：监理：预应力张拉数据表施记表11 工程名称：施工单位：16d17d施工项目技术负责人：填表人：制表日期：年月日预应力张拉记录（一）施记表1218d监理工程师：施工项目技术负责人：复核：记录：19d1.1 附件1：ace与GBT19011-2008标准主要差异性分析预应力张拉记录（二）施记表13 工程名称：施工单位：监理工程师：施工项目技术负责人：复核：记录：预应力张拉记录施记表14（后张法一端张拉）构件名称：施工单位：张拉日期：年月日监理工程师：施工项目技术负责人：复核：记录：预应力张拉记录（后张法两端张拉）施记表15 工程名称：施工单位：监理工程师：施工项目技术负责人：复核：记录：预应力张拉孔道压浆记录施记表16纪录审核混凝土浇注记录施记表17 施工单位：注：本记录每浇注一次混凝土，记录一张。

导线点复测记录施记表1观测：复测：计算：施工项目技术负责人：水准点复测记录施记表2观测：复测：计算：放工项目技术负责人：测量复核记录沉井工程下沉记录打桩记录表施记表5工程名称：桩号：桩机型号：施工单位：设计桩尖标高(m)：设计最后50cm平均贯入度(cm次)记录：施工项目技术负责人：钻孔桩钻进记录（冲击钻）施记表6施工项目技术负责人：工序负责人：记录人：年月日钻孔桩钻进记录表（旋转钻）施记表7 施工单位：施工项目技术负责人：工序负责人：记录：年月日钻孔桩记录总表施记表8施工项目技术负责人：填表：施工员：年月日钻孔桩成孔质量检查记录施记表9施工项目技术负责人：质检员：监理：钻孔桩水下混凝土灌注记录施记表10预应力张拉数据表施记表11施工项目技术负责人：填表人：制表日期：年月日预应力张拉孔道压浆记录施记表16混凝土浇注记录施记表17施工项目技术负责人填表人构件吊装施工记录施工项目技术负责人：记录人：顶进工程顶进记录施记表19 工程名称：顶进工作坑位置井箱涵顶（推）进记录施工负责人：记录人：施工员：质检员：沉降观测记录施记表21复核：计算：测量：冬施混凝土搅拌测温记录施记表23冬施混凝土养护测温记录施记表24沥青混合料到场及摊铺温度记录施记表25测温人：沥青混合料到场及摊铺温度记录施记表26测温人：预制安装水池壁板缠绕纲丝应力测定记录施工项目技术负责人：记录：补偿器安装记录施记表28补偿器冷拉记录施记表29供水、供热管网清洗记录施记表30管道吹（冲）洗记录施记表31管道系统吹洗脱脂记录施记表32 单位工程名称：预应力张拉记录（一）监理工程师：施工项目技术负责人：复核：记录：预应力张拉记录（二）施记表13预应力张拉记录（后张法一端张拉）施记表14。
